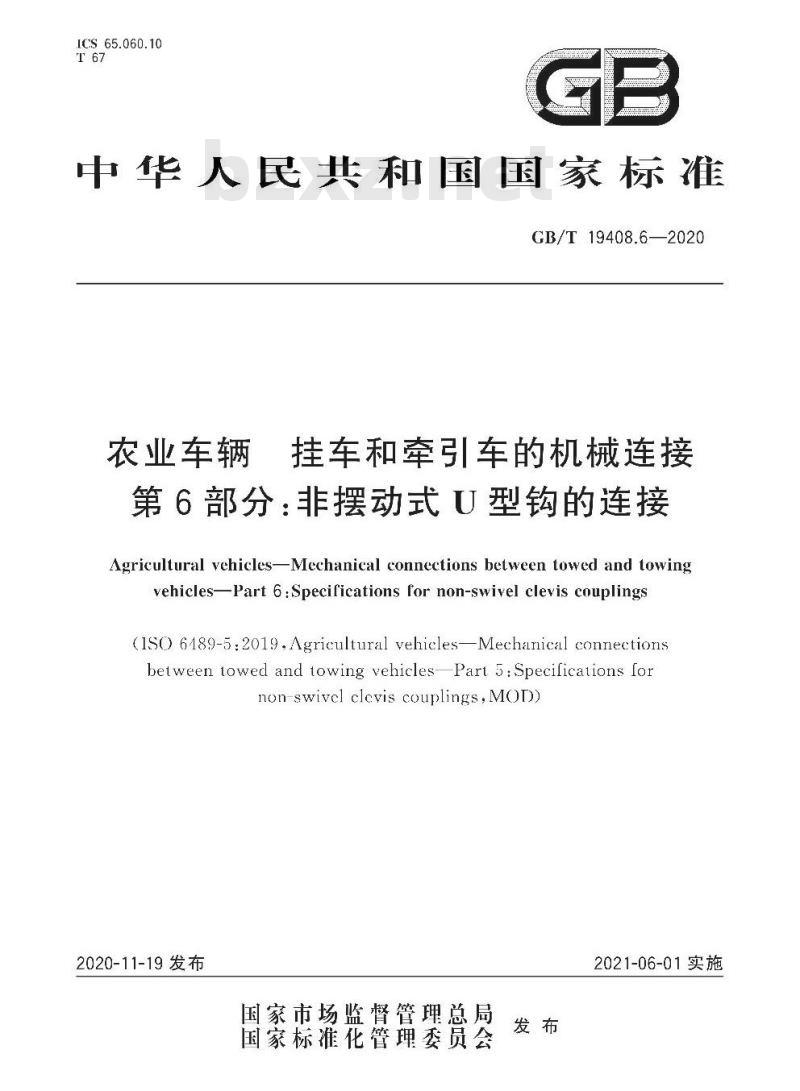

【GB国家标准】 农业车辆 挂车和牵引车的机械连接第6部分:非摆动式U型钩的连接

GB/T 19408.6-2020.Agricultural vehicles-Mechanical connections between towed and towing vehicles-Part 6: Specifications for non-swivel clevis couplings.

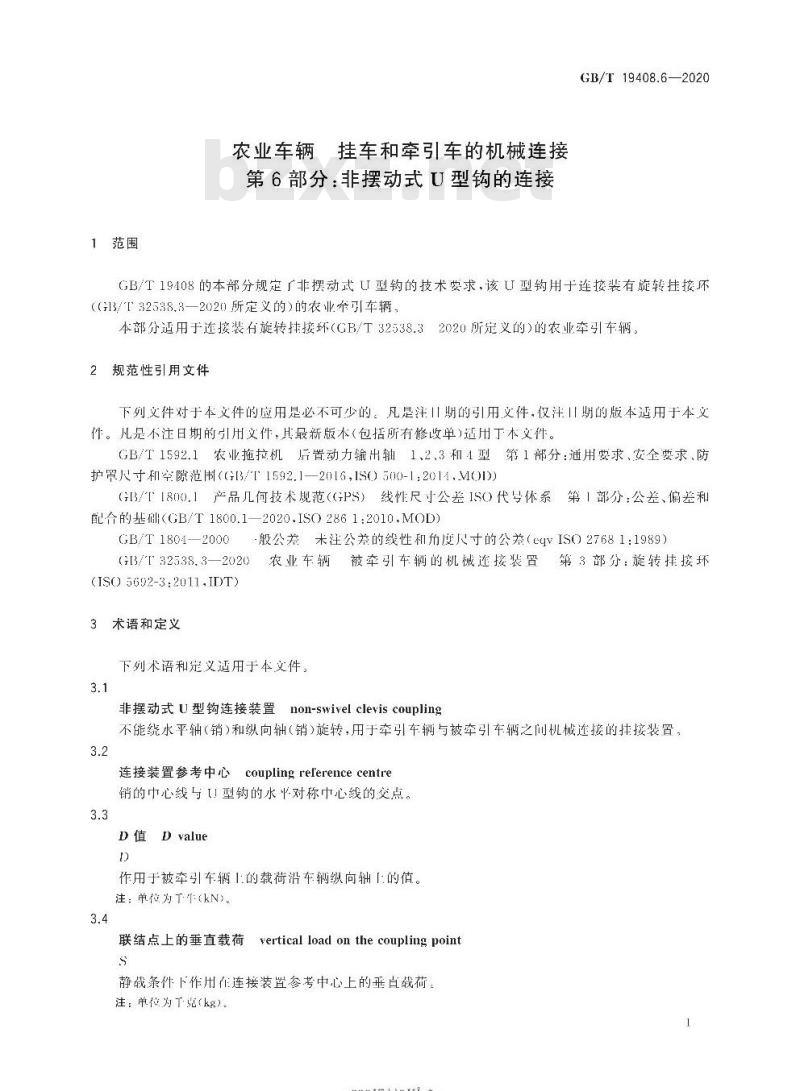

1范围
GB/T 19408的本部分规定了非摆动式U型钩的技术要求,该U型钩用于连接装有旋转挂接环(GB/T 32538.3-2020 所定义的)的农业牵引车辆。
GB/T 19408.6适用于连接装有旋转挂接环(GB/T 32538.3-2020所定义的)的农业牵引车辆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有修改单)适用于本文件。
GB/T 1592.1农业拖拉机后置动力输出轴1.2.3和4型 第1 部分:通用要求、安全要求、防护罩尺寸和空隙范围(GB/T 1592.1-2016,ISO 500-1:2014 , MOD)
GB/T 1800.1产 品几何技术规范(GPS)线性尺寸公差 ISO代号体系第1部分:公差、偏差和配合的基础(GB/T 1800.1-2020, ISO 286-1 :2010,MOD)
GB/T 1804-2000一般公差未注公差的线性和角度尺寸的公差(eqv ISO 2768-1:1989)
GB/T 32538.3-2020 农业车辆 被牵引 车辆的机械连接装置第 3部分:旋转挂接环(ISO 5692-3 :2011.IDT)
3术语和定义
下列术语和定义适用于本文件。
3. 1
非摆动式U型钩连接装置 non swivel clevis coupling
不能绕水平轴(销)和纵向轴(销)旋转,用于牵引车辆与被牵引车辆之间机械连接的挂接装置。
