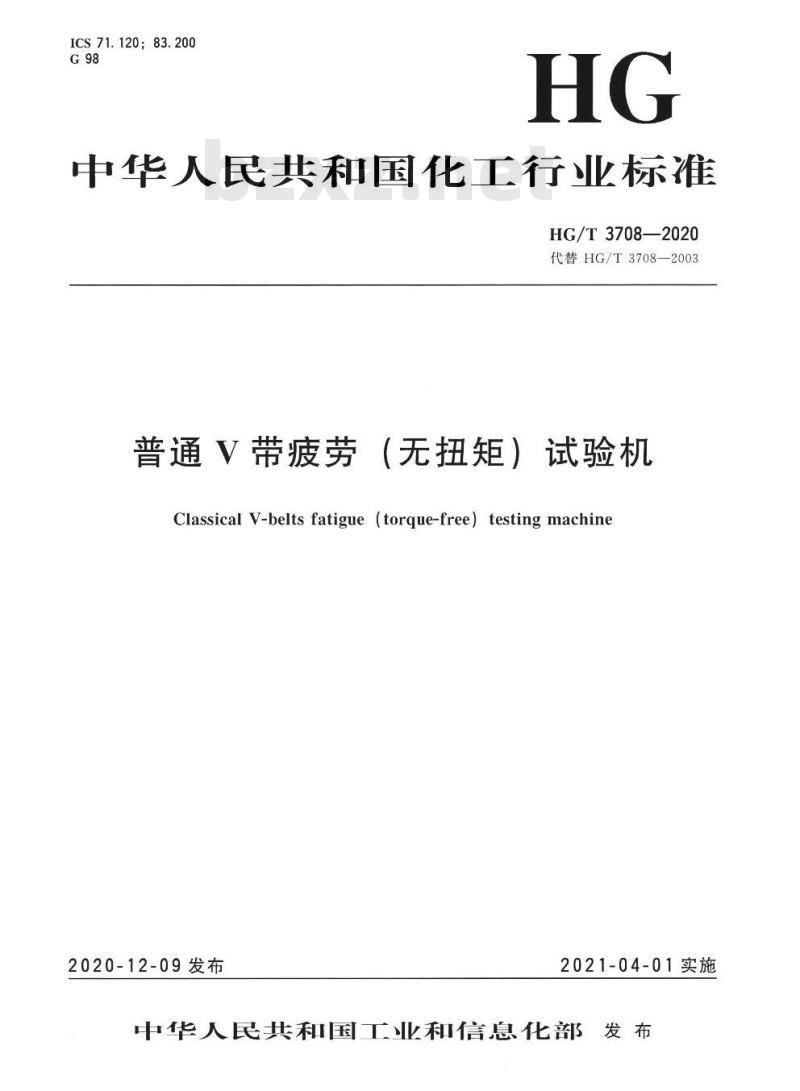

- HG/T 3708-2020 代替HG/T 3708-2003 普通V带疲劳(无扭矩)试验机
【HG化工标准】 代替HG/T 3708-2003 普通V带疲劳(无扭矩)试验机
本网站 发布时间:
2023-06-09 19:18:52
- HG/T 3708-2020
- 现行
标准号:
HG/T 3708-2020
标准名称:
代替HG/T 3708-2003 普通V带疲劳(无扭矩)试验机
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 3708-2020.Classical V-belts fatigue ( torque-free ) testing machine.

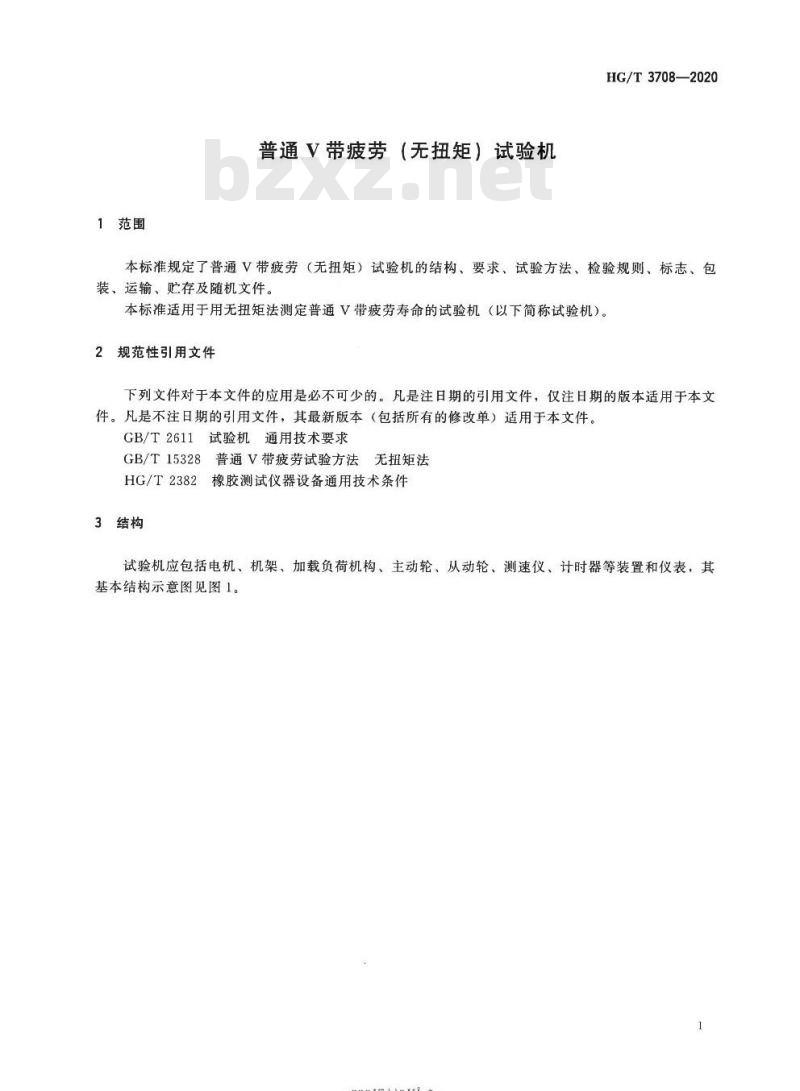

1范围
HG/T 3708规定了普通V带疲劳(无扭矩)试验机的结构、要求、试验方法、检验规则、标志、包装、运输、贮存及随机文件。
HG/T 3708适用于用无扭矩法测定普通V带疲劳寿命的试验机(以下简称试验机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2611试验机通用技术要求
GB/T 15328普通V带疲劳试验方法无扭矩法
HG/T 2382橡胶测试仪器设备通用技术条件.
3结构

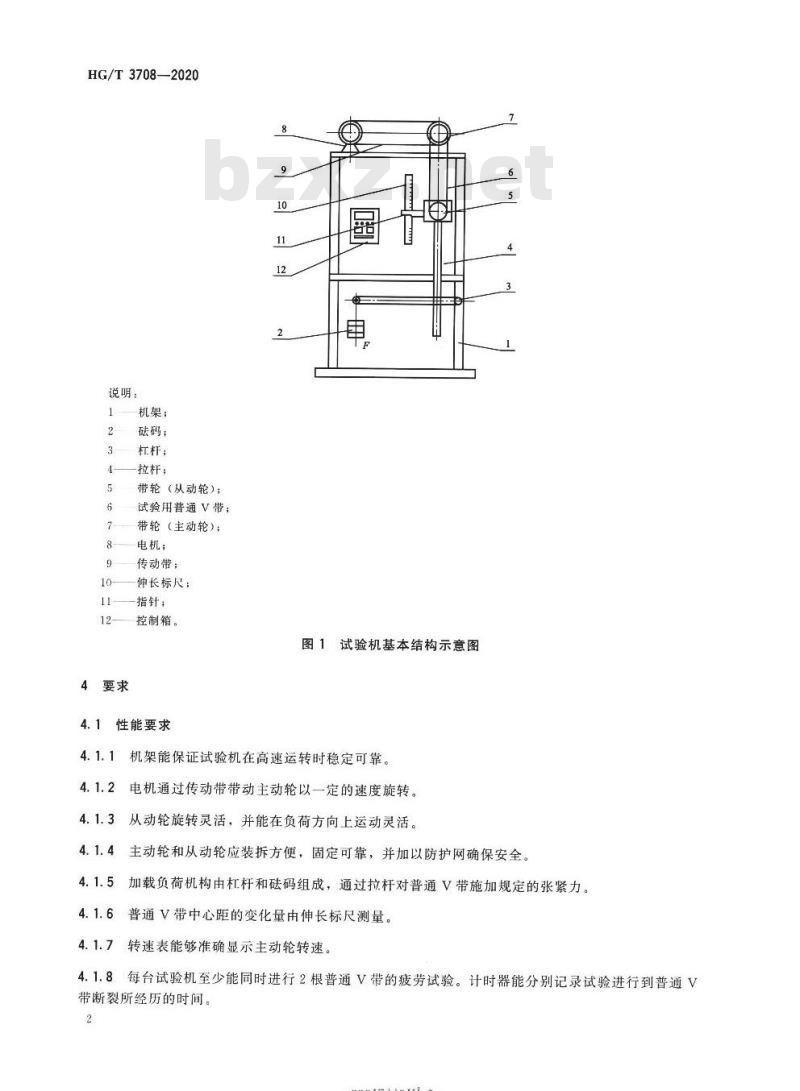

试验机应包括电机、机架、加载负荷机构、主动轮、从动轮、测速仪、计时器等装置和仪表,其基本结构示意图见图1。
5试验方法.
5.1试验条件
试验机应在4.2规定的条件下进行试验。

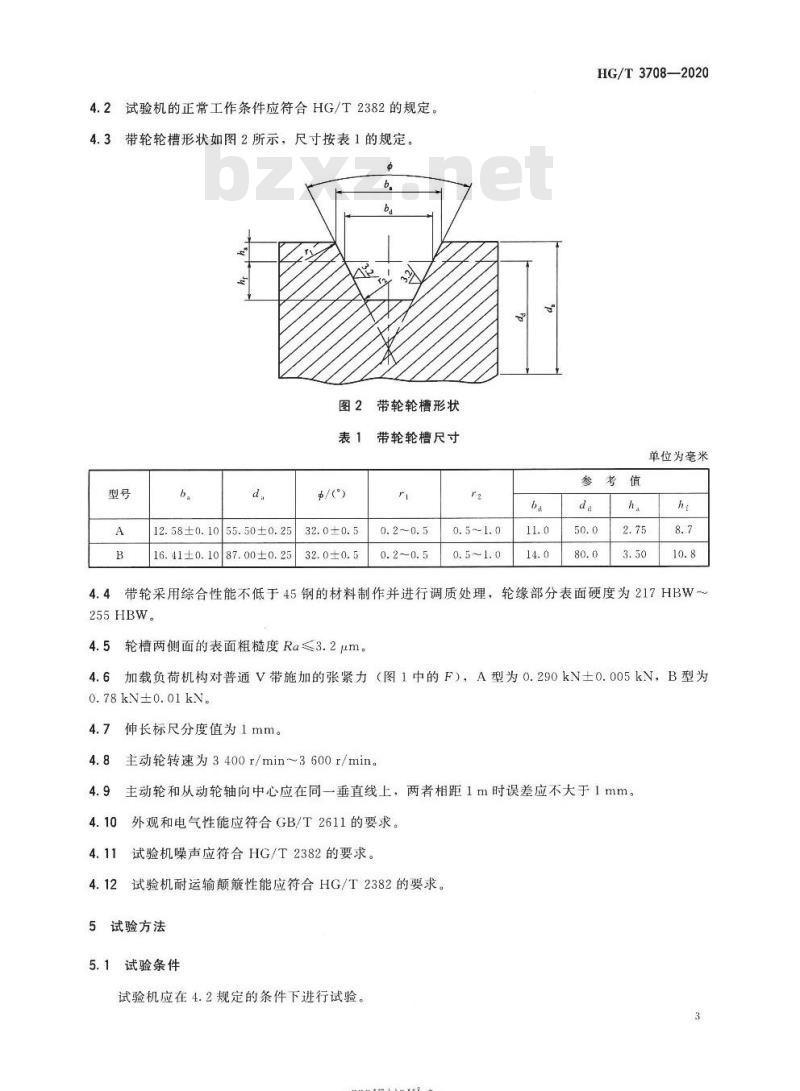

5.3带轮槽 形试验
按GB/T15328的规定测量带轮的形状和尺寸。
5.4带轮硬度试验
用硬度计测量带轮非工作面硬度。
5.5轮槽两侧面的表面粗糙度试验
用表面粗糙度比较样块对比轮槽两侧面的表面粗糙度。
5.6 张紧力试验
在主动轮和从动轮间装.上普通V带,卸去拉杆,换上测力传感器及连接件,开动试验机使普通V带运转,增减砝码,由传感器及连接件测量张紧力。
5.7 伸长标尺分度值试验
用游标卡尺测量伸长标尺分度值。
5.8转速试验
用转速表测量主动轮转速。
5.9主动轮和从动轮轴向中心线误差试验
用钢直尺标出距离主动轮1 m的垂直位置,从动轮移动到该位置。铅垂线从主动轮的中心引出,用游标卡尺测量从动轮的中心与垂线的距离。
1范围
HG/T 3708规定了普通V带疲劳(无扭矩)试验机的结构、要求、试验方法、检验规则、标志、包装、运输、贮存及随机文件。
HG/T 3708适用于用无扭矩法测定普通V带疲劳寿命的试验机(以下简称试验机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2611试验机通用技术要求
GB/T 15328普通V带疲劳试验方法无扭矩法
HG/T 2382橡胶测试仪器设备通用技术条件.
3结构
试验机应包括电机、机架、加载负荷机构、主动轮、从动轮、测速仪、计时器等装置和仪表,其基本结构示意图见图1。
5试验方法.
5.1试验条件
试验机应在4.2规定的条件下进行试验。
5.3带轮槽 形试验
按GB/T15328的规定测量带轮的形状和尺寸。
5.4带轮硬度试验
用硬度计测量带轮非工作面硬度。
5.5轮槽两侧面的表面粗糙度试验
用表面粗糙度比较样块对比轮槽两侧面的表面粗糙度。
5.6 张紧力试验
在主动轮和从动轮间装.上普通V带,卸去拉杆,换上测力传感器及连接件,开动试验机使普通V带运转,增减砝码,由传感器及连接件测量张紧力。
5.7 伸长标尺分度值试验
用游标卡尺测量伸长标尺分度值。
5.8转速试验
用转速表测量主动轮转速。
5.9主动轮和从动轮轴向中心线误差试验
用钢直尺标出距离主动轮1 m的垂直位置,从动轮移动到该位置。铅垂线从主动轮的中心引出,用游标卡尺测量从动轮的中心与垂线的距离。
