【GB国家标准】 鞋类 鞋带试验方法 抗松脱性能

ICS61.060www.bzxz.net
iiiKAa~cJouaKAa

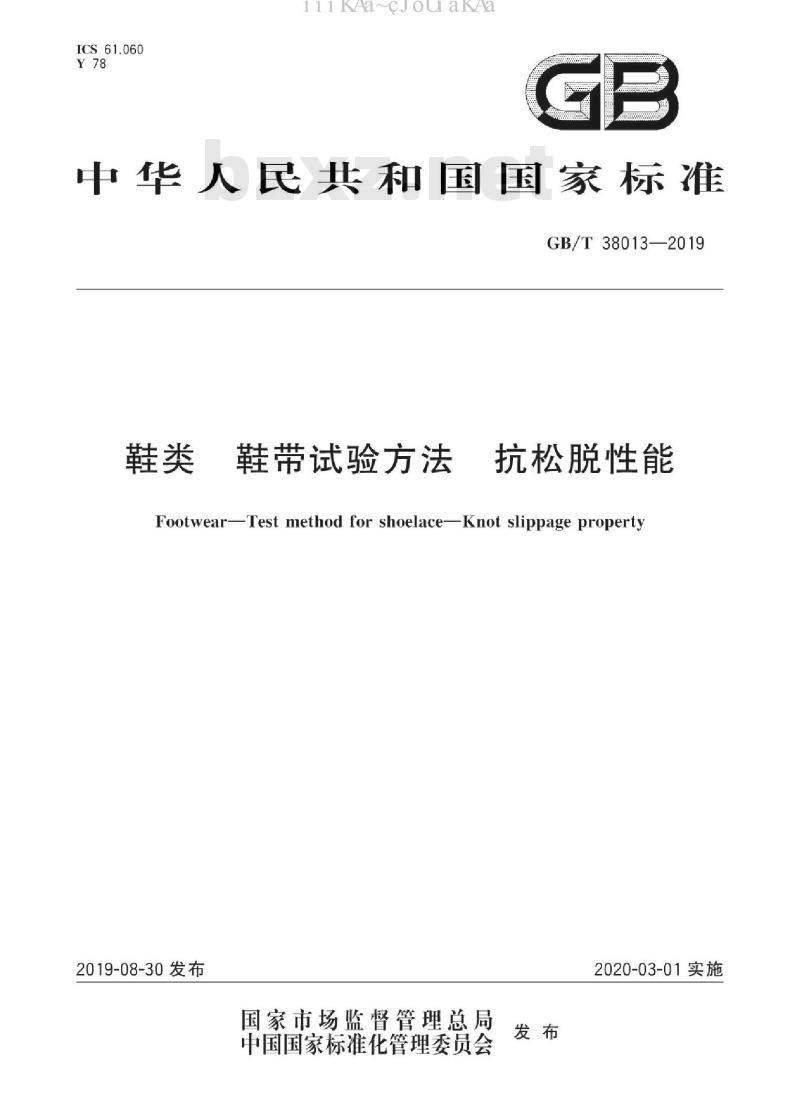

中华人民共和国国家标准
GB/T38013—2019
鞋带试验方法
抗松脱性能
FootwearTest method for shoelaceKnot slippage propert2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施
iiiKAa~cJou aKAa
iiiKAacJouaKAa

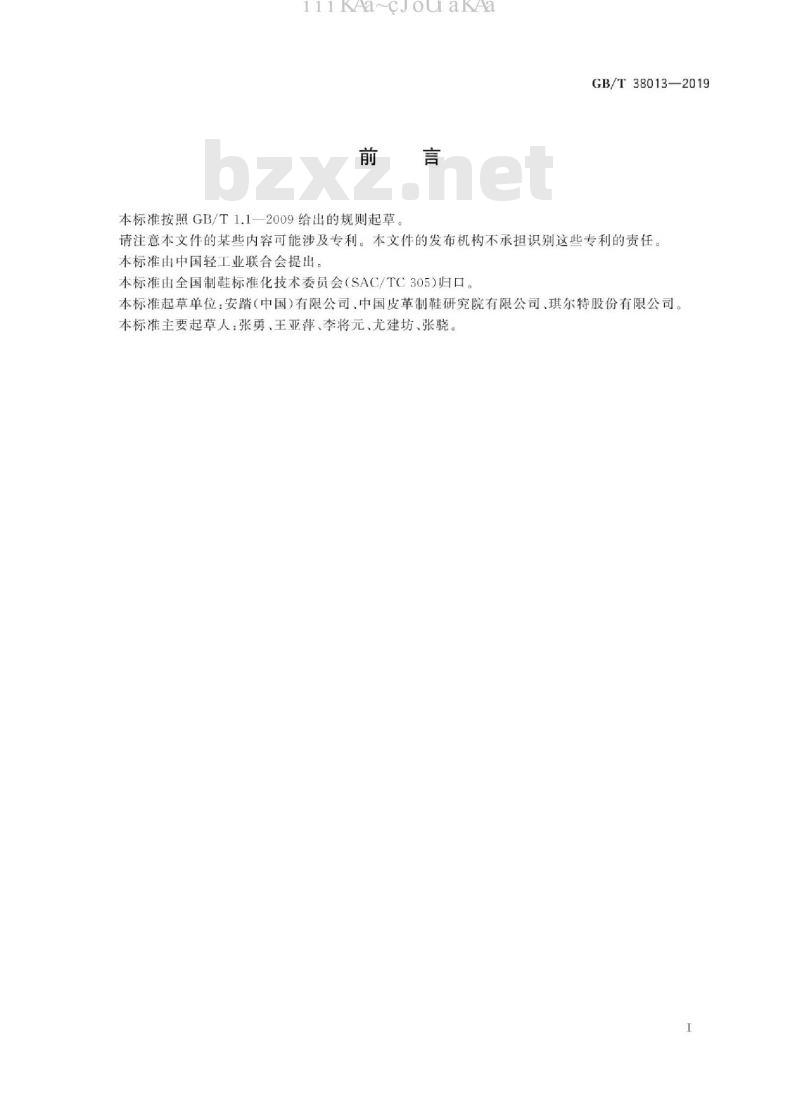

本标准按照GB/T1.1—2009给出的规则起草GB/T38013—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国制鞋标准化技术委员会（SAC/TC305)归口。本标准起草单位：安踏（中国）有限公司、中国皮革制鞋研究院有限公司、琪尔特股份有限公司。本标准主要起草人：张勇、王亚萍、李将元、尤建坊、张骁。I
iiiKAa~cJou aKAa

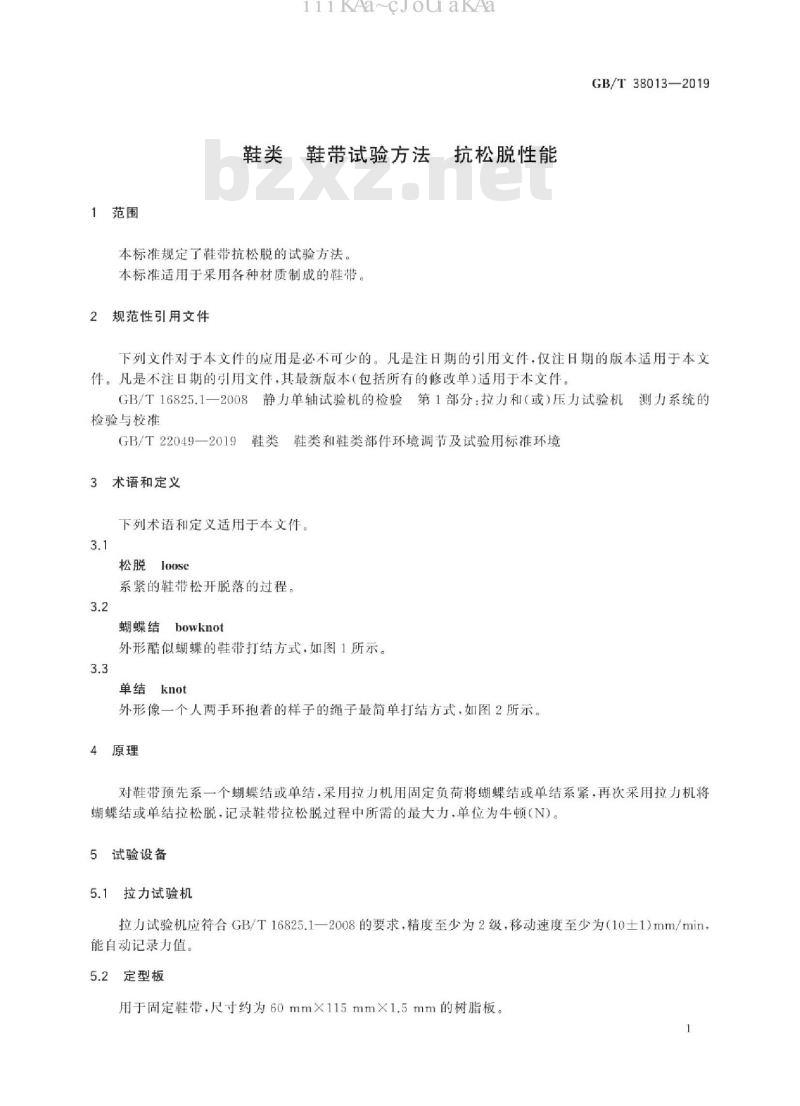

1范围
iiiKAa~cJouaKAa
鞋类鞋带试验方法抗松脱性能
本标准规定了鞋带抗松脱的试验方法。本标准适用于采用各种材质制成的鞋带。规范性引用文件
GB/T38013—2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16825.1一2008静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准
GB/T22049—2019
3术语和定义
鞋类鞋类和鞋类部件环境调节及试验用标准环境下列术语和定义适用手本文件。3.1
系紧的鞋带松开脱落的过程。
蝴蝶结bowknot
外形酷似蝴蝶的鞋带打结方式，如图1所示。3.3
外形像一个人两手环抱着的样子的绳子最简单打结方式，如图2所示。4原理
对鞋带预先系一个蝴蝶结或单结，采用拉力机用固定负荷将蝴蝶结或单结系紧，再次采用拉力机将蝴蝶结或单结拉松脱，记录鞋带拉松脱过程中所需的最大力，单位为牛顿（N）。试验设备
拉力试验机
拉力试验机应符合GB/T16825.1一2008的要求，精度至少为2级，移动速度至少为（10士1)mm/min，能自动记录力值。
2定型板
用于固定鞋带，尺寸约为60mm×115mm×1.5mm的树脂板。1
GB/T38013—2019
5.3钢直尺
iiiKAa~cJouaKAa
量程不低于300mm，精度为1mm
6试样与调节环境
6.1试样
试样为3根无瑕疵、无破损的完整鞋带。6.2试样调节
测试前应将所有试样放置于符合GB/T22049—2019规定的参考标准环境条件下调节至少24h。7试验步骤
7.1总则
所有试验应在GB/T22049一2019规定的参考标准环境条件下进行。若不在此环境中进行试验时，试样从标准环境中取出15min内应进行试验，并在试验报告中记录试验时环境的温度湿度。7.2方法1（蝴蝶结法）
7.2.1取一根鞋带，用钢直尺量取距鞋带两端长度各（240士10）mm处，并用笔做好标记。7.2.2将鞋带中间部位围定型板缠绕数圈（圈数视鞋带长短而定，鞋带尽可能与定型板吻合），按系鞋带方式在（240士20）mm处预系一个蝴蝶结（见图1），蝴蝶结两端长度应尽可能保持一致，两端鞋带头伸出长度（80士10）mm，然后将鞋带从定型板上取下。图1蝴蝶结示意图
7.2.3调整拉力机上，下夹持器距离为（50土5）mm，将系好的蝴蝶结A端和B端分别夹持于拉力机上，下夹持器上，设置拉力机最大拉伸力（251）N和拉伸速度（10土1）mm/min启动拉力机，达到最大拉伸力后拉力机自动停机且上、下夹持器自动回位，此时蝴蝶结已完全系紧，然后将试样从上、下夹持器上取下。若有需要可选择其他拉伸力进行试验，但应记录在报告中。7.2.4将C端和D端分别夹持于拉力机上，下夹持器上，然后启动拉力机，以（100土10）mm/min的速度进行拉伸，待蝴蝶结完全松脱，记录拉伸过程的最大拉力值，精确到0.1N。7.2.5按7.2.1～7.2.4步骤对其余2个试样进行试验。2
7.3方法2（单结法）
iiiKAa~cJouaKAa
GB/T38013—2019
7.3.1取一根鞋带，用钢直尺量取距鞋带两端长度各（240土10）mm处，并用笔做好标记。7.3.2将试样打一个单结，标记点应位于打结处，调节单结的松紧度使鞋带头伸出长度（80士10）mm，此时单结应不拉紧（见图2）。
图2单结示意图
7.3.3调整拉力机上、下夹持器距离为（50土5）mm，将系好的单结A端和B端分别夹持于拉力机上、下夹持器上，设置拉力机最大拉伸力（25士1）N和拉伸速度（10士1）mm/min，启动拉力机，达到最天拉伸力后拉力机自动停机且上、下夹持器自动回位，此时单结已完全系紧，然后将试样从上，下夹持器上取下。若有需要可选择其他拉伸力进行试验，但应记录在报告中。7.3.4将A端和C端分别夹持于拉力机上，下夹持器上，然后启动拉力机，以（100土10)mm/min的速度进行拉伸，待单结完全松脱，记录拉伸过程的最大拉力值，精确到0.1N。7.3.5按7.3.1～7.3.4步骤对其余2个试样进行试验。结果表达
计算三个试样测试结果的算术平均值，精确到0.1N。8.1
8.2单个试样测试结果与平均值相对偏差的绝对值应不大于20%，若超出偏差，应舍去该结果并补测，直至有三个试样测试结果符合要求。9试验报告
试验报告应包含以下内容：
a）本标准编号；
b）试样的详细描述，包括试样编号、名称、规格、货号等；试验结果，按第8章表示：
试样进行环境调节及试验时的环境条件、时间；d)
试验时选择方法1或方法2：
试验人员及试验日期：
与本试验方法的任何偏差。
GB/T38013-2019
iiiKAacJouaKAa
中华人民共
国家标准
鞋带试验方法
抗松脱性能
GB/T38013—2019
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年8月第一版
书号：155066-1-63246
版权专有
侵权必究
