- TB/T 3517-2018 铁路电力变配电所综合自动化系统装置
【TB铁路运输标准】 铁路电力变配电所综合自动化系统装置
- TB/T3517-2018
- 现行
标准号:
TB/T 3517-2018
标准名称:
铁路电力变配电所综合自动化系统装置
标准类别:
铁路运输行业标准(TB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
5.33 MB
点击下载
标准简介:
标准号:TB/T 3517-2018
标准名称:铁路电力变配电所综合自动化系统装置
英文名称:Integrated automation system and devices of railway power distribution substation
标准格式:PDF
发布时间:2018-07-16
实施时间:2019-02-01
标准大小:5.93M
标准介绍:范围
本标准规定了铁路电力变配电所综合自动化系统装置的技术要求,检验方法,检验规则,标志、包装、运输、储存。
本标准适用于铁路电力10kV配电所、35kV-110kV变电所的综合自动化系统装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文。凡是不注日期的引用文件,其最新版本(包括所有的修改单适用于本文件。
GB/T191-2008包装储运图示标志(ISO780:1997,MOD
GB/T2423.1-2008电工电子产品环境试验第2部分:试验方法试验A:低温(IEC600682-1:2007,IDT)
GB/T2423.2—2008电工电子产品环境试验第2部分:试验方法试验B:高温(IEC600682-2:2007,IDT)
GB/T2423.4-2008电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h循环)(IEC60068-2-30:2005,IDT)
GB/T2887—2011计算机场地通用规范
GB/T4208-2017外壳防护等级(IP代码)(IEC60529:2013,IT)
GB/T7261-2016继电保护和安全自动装置基本试验方法
GB/T7267-2015电力系统二次回路保护及自动化机柜(屏)基本尺寸系列
GB/T9361-2011计算机场地安全要求
本标准按照GBT1.1—2009给出的规则起草。本标准由中铁电气化局集团有限公司提出并归口。本标准主要起草单位:中国铁路设计集团有限公司、中铁电气化局集团有限公司。本标准参加起草单位:天津凯发电气股份有限公司、南京恒星自动化设备有限公司。本标准主要起草人:郑桂林王作祥赵欣、高汝英、宋金川、张忠杰、钟滨。
部分标准内容:
iiikAa~cJouakAa

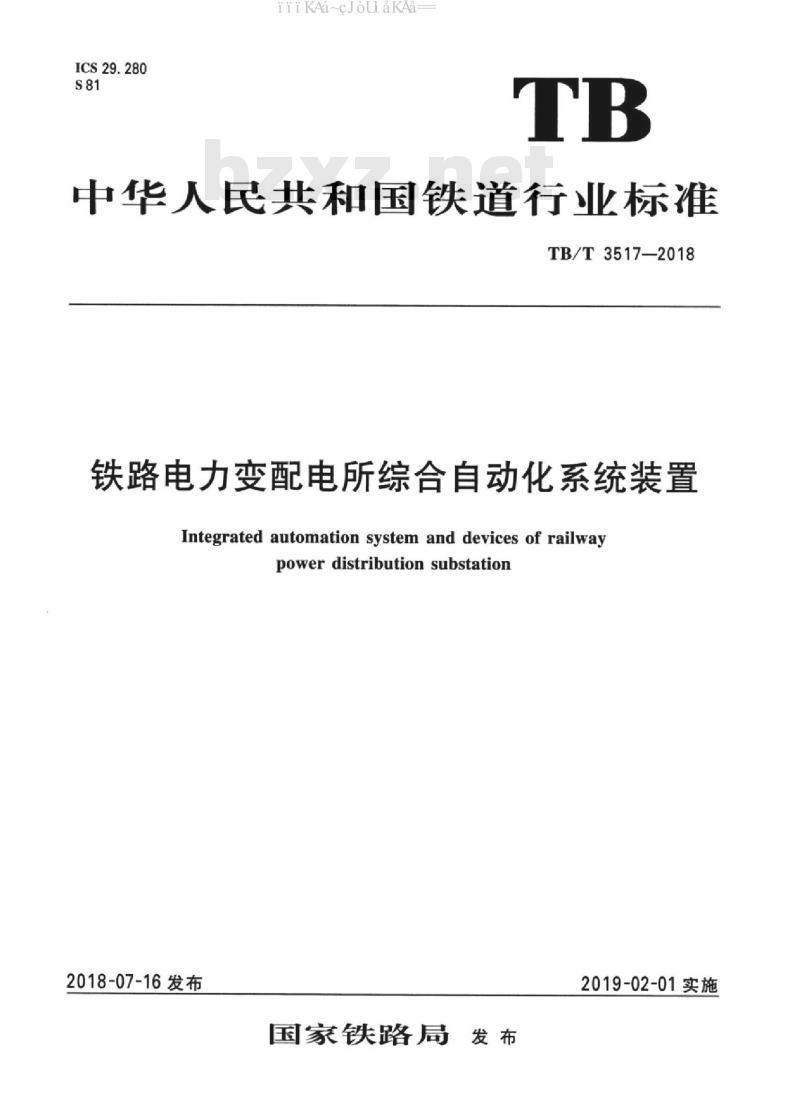

中华人民共和国铁道行业标准
TB/T3517—2018
铁路电力变配电所综合自动化系统装置Integrated automation system and devices of railwaypowerdistribution substation2018-07-16发布
国家铁路局
2019-02-01实施
规范性引用文件
术语和定义
技术要求·
检验方法
检验规则
iiikAa~cJouakAa
标志、包装、运输、储存
........
附录A(资料性附录)
...........
系统功能典型模拟试验接线图
.................
TB/T3517-2018
......+......
TB/T3517-2018
iiiKAa~cJouaKAa

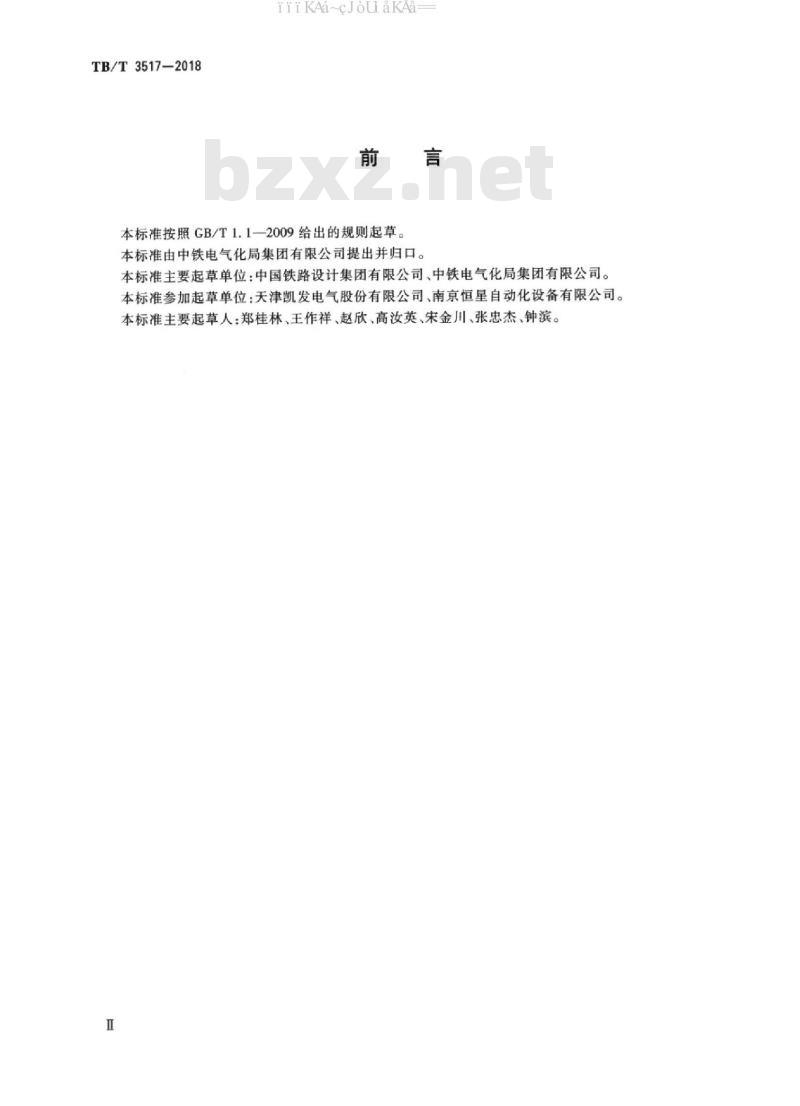

本标准按照GB/T1.1—2009给出的规则起草。本标准由中铁电气化局集团有限公司提出并归口。本标准主要起草单位:中国铁路设计集团有限公司、中铁电气化局集团有限公司。本标准参加起草单位:天津凯发电气股份有限公司、南京恒星自动化设备有限公司。本标准主要起草人:郑桂林、王作祥、赵欣、高汝英、宋金川、张忠杰、钟滨。Ⅱ

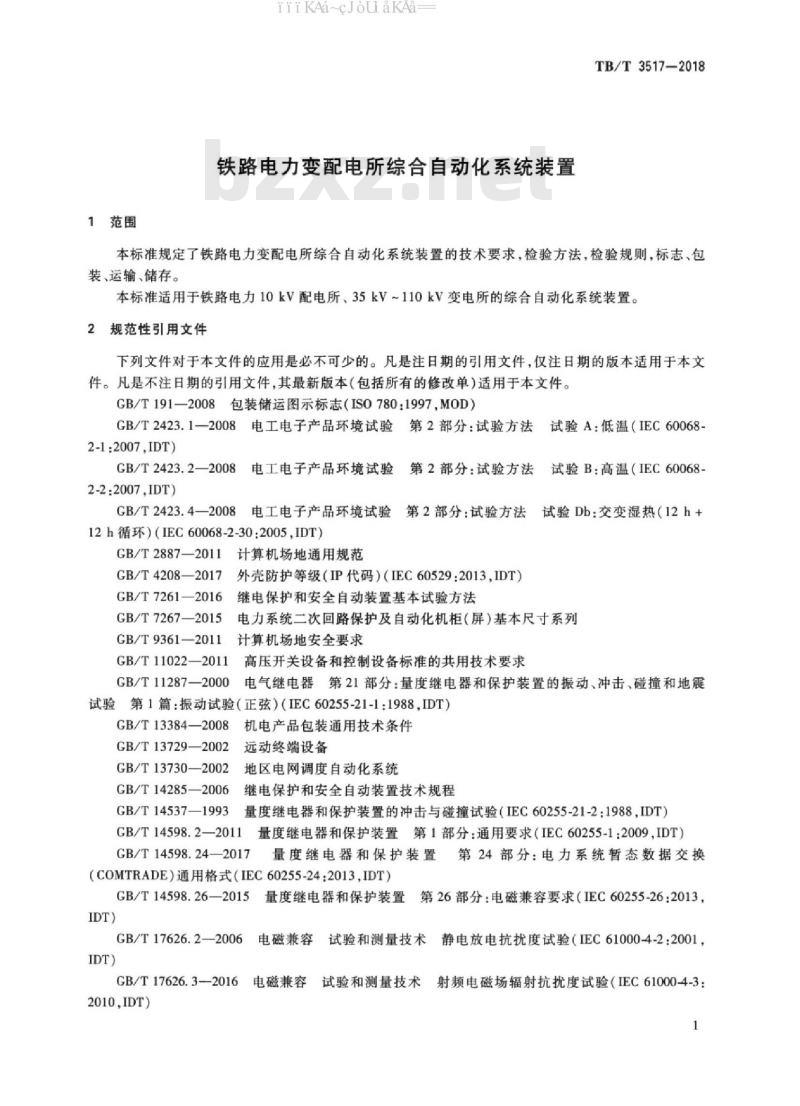

1范围
iiiKAa~cJouaKAa-
铁路电力变配电所综合自动化系统装置TB/T3517-2018
本标准规定了铁路电力变配电所综合自动化系统装置的技术要求,检验方法,检验规则,标志、包装,运输,储存。
本标准适用于铁路电力10kV配电所、35kV~110kV变电所的综合自动化系统装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191—2008包装储运图示标志(IS0780:1997,M0D)GB/T2423.1—2008电工电子产品环境试验第2部分:试验方法试验A:低温(IEC60068-2-1:2007,IDT)
GB/T2423.2—2008
电工电子产品环境试验
第2部分:试验方法试验B:高温IEC600682-2:2007,IDT)
电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+GB/T2423.42008E
12h循环)(IEC60068-2-30:2005,IDT)GB/T2887—2011计算机场地通用规范GB/T4208—2017
GB/T7261—2016
GB/T7267—2015
GB/T9361—2011
外壳防护等级(IP代码)(IEC60529:2013,IDT)继电保护和安全自动装置基本试验方法电力系统二次回路保护及自动化机柜(屏)基本尺寸系列计算机场地安全要求
GB/T11022—2011
GB/T11287—2000
高压开关设备和控制设备标准的共用技术要求电气继电器第21部分:量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇:振动试验(正弦)(IEC60255-21-1:1988,IDT)GB/T13384—2008
GB/T13729—2002
GB/T13730—2002
GB/T14285—2006
GB/T14537—1993
机电产品包装通用技术条件
远动终端设备
地区电网调度自动化系统
继电保护和安全自动装置技术规程量度继电器和保护装置的冲击与碰撞试验(IEC60255-21-2:1988,IDT)GB/T14598.2—2011
量度继电器和保护装置第1部分:通用要求(IEC60255-1:2009,IDT)GB/T14598.24—2017
量度继电器和保护装置第24部分:电力系统暂态数据交换(COMTRADE)通用格式(IEC60255-24:2013,IDT)GB/T14598.26—2015
量度继电器和保护装置第26部分:电磁兼容要求(IEC60255-26:2013,IDT)

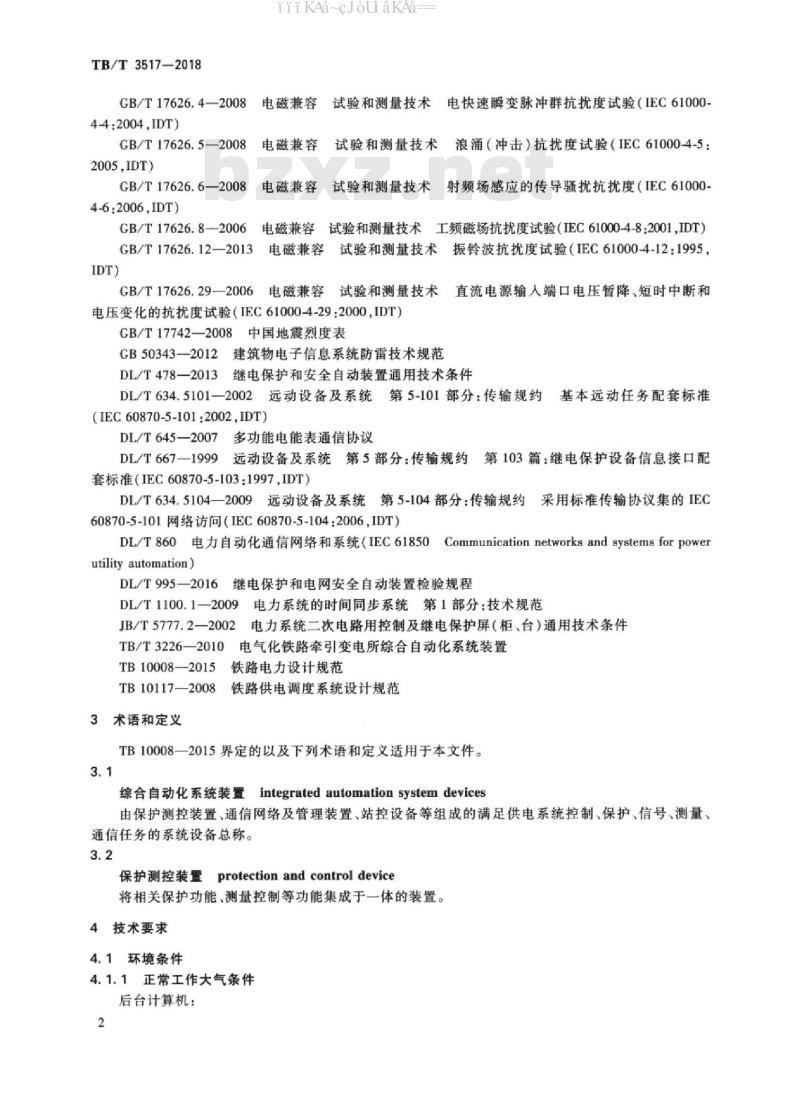

GB/T17626.2—2006
电磁兼容
试验和测量技术静电放电抗扰度试验(IEC61000-4-2:2001,GB/T17626.3—2016
试验和测量技术射频电磁场辐射抗扰度试验(IEC61000-4-3:电磁兼容
2010,IDT)
TB/T3517-2018bzxZ.net
iiiKAa~cJouaKAa=
电快速瞬变脉冲群抗扰度试验(IEC61000-GB/T17626.4—2008
3电磁兼容试验和测量技术
44:2004,IDT
GB/T17626.5—2008
2005IDT)
GB/T17626.6—2008
4-6:2006,IDT
GB/T17626.8—2006
电磁兼容
电磁兼容
试验和测量技术浪涌(冲击)抗扰度试验(IEC61000-4-5:试验和测量技术
射频场感应的传导骚扰抗扰度(IEC61000-工频磁场抗扰度试验(IEC61000-4-8:2001,IDT)电磁兼容
试验和测量技术
GB/T17626.12—2013
电磁兼容试验和测量技术振铃波抗扰度试验(IEC61000-4-12:1995,IDT)
GB/T17626.29—2006
试验和测量技术直流电源输人端口电压暂降、短时中断和电磁兼容
电压变化的抗扰度试验(IEC61000-4-29:2000,IDT)GB/T17742—2008中国地震烈度表GB503432012建筑物电子信息系统防雷技术规范DL/T478一2013继电保护和安全自动装置通用技术条件DL/T634.5101—2002远动设备及系统第5-101部分:传输规约基本远动任务配套标准
(IEC60870-5-101:2002,IDT)
DL/T645—2007多功能电能表通信协议远动设备及系统第5部分:传输规约第103篇:继电保护设备信息接口配DL/T6671999
套标准(IEC60870-5-103:1997,IDT)DL/T634.5104一2009远动设备及系统第5-104部分:传输规约采用标准传输协议集的IEC60870-5-101网络访问(IEC60870-5-104:2006,IDT)DL/T860电力自动化通信网络和系统(IEC61850Communicationnetworksandsystemsforpowerutility automation)
DL/T995—2016
继电保护和电网安全自动装置检验规程DL/T1100.1—2009电力系统的时间同步系统第1部分:技术规范JB/T5777.2一2002电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件TB/T3226一2010电气化铁路牵引变电所综合自动化系统装置TB10008—2015铁路电力设计规范TB10117-2008
3术语和定义
铁路供电调度系统设计规范
TB10008一2015界定的以及下列术语和定义适用于本文件。3.1
综合自动化系统装置integrated automation systemdevices由保护测控装置、通信网络及管理装置、站控设备等组成的满足供电系统控制、保护、信号、测量、通信任务的系统设备总称。
保护测控装置
protection and control device将相关保护功能、测量控制等功能集成于一体的装置。4技术要求
4.1环境条件
4.1.1正常工作大气条件
后台计算机:
iiiKAa~cJouaKAa=
环境温度:正常工作-10℃~+55℃;a)
相对湿度:40%~90%
c)大气压力:70kPa~106kPa。
保护测控装置及通信处理装置:环境温度:-25℃~+55℃;
相对湿度:5%~95%;
大气压力:70kPa~106kPa。
储存,运输环境温度
储存、运输环境温度为-40℃~+70℃。4.1.3周围环境
4.1.3.1电磁环境应符合4.10的规定。4.1.3.2场地应符合GB/T9361—2011中B类安全要求。TB/T3517-2018
4.1.3.3使用地点不出现超过GB/T11287—2000规定的严酷等级为1级的振动;不发生超过GB/T17742—2008规定的烈度为VI度的地震。4.1.3.4使用地点应无爆炸危险的物质,周围介质中不应包含有能腐蚀金属、破坏绝缘和表面敷层的介质及导电介质,不应有严重的霉菌存在。4.1.3.5应有防御雨、雪、风、沙、尘埃的措施。4.1.3.6接地电阻应符合GB/T2887—2011中4.8的要求。4.1.4特殊环境条件
当超出4.1.1~4.1.3规定的环境条件时,由用户与制造商协商确定。4.2额定电气参数
4.2.1直流电源
4.2.1.1额定电压:110V、220V。4.2.1.2允许偏差:-20%~+20%
4.2.1.3纹波系数:不大于5%。
4.2.2交流电源
4.2.2.1额定电压:单相220V,允许偏差-15%~+10%。频率:50Hz,允许偏差±0.5Hz。4.2.2.2
4.2.2.3谐波含量:不大于5%。
4.2.3交流回路
4.2.3.1交流电流:5A、1A。
4.2.3.2交流电压:100V、(100//3)V。频率:50Hz。
4.2.4状态量输入
接口电平:DC220V、DC110V、DC24V。4.2.4.1
4.2.4.2允许偏差:-20%~+20%。纹波系数:不大于5%。
5功率消耗
交流电流回路:当I.=5A时,每相不大于0.5V·A;当I.=1A时,每相不大于0.3V·A。交流电压回路:当电压为U,时,每相不大于0.5V·A。直流电源回路:正常工作时,不大于30W;装置动作时,不大于50W。
注:1.、U.为额定值。
TB/T3517—2018
4.3系统构成
4.3.1系统结构
iiiKAa~cJouakAa
各变配电所应采用分层分布式综合自动化系统,按照面向对象原则设计,由站控层、通信网络层和间隔层设备组成。综合自动化系统完成本所就地的运行管理(保护、控制、测量、通信等功能),与电力监控与数据采集(SCADA)调度所或供电段电力远动系统的调度主站交互四遥(遥测、遥信、遥控、遥调)信息,与综合维修系统交互维修管理信息。通信处理装置完成调度主站与站控层的控制闭锁,间隔层设备完成遥控与当地手动控制的闭锁。4.3.2站控层
站控层设备包括所内集中监控计算机、打印机和人机接口设备,可根据工程需求进行单机或双机配置。站控层设备故障不影响远方调度主站的通信和操作。4.3.3通信网络层
通信网络层包括通信处理装置、卫星同步时钟装置、远程通信接口及所内通信网络,具体通信拓扑结构可为总线网、自愈环形网或星形网,也可采用混合组网的模式。其他智能设备可通过通信处理装置接人系统。通信网络采用工业以太网或现场总线,具有实时性、可靠性,支持分布式控制,通信媒质为光纤或屏蔽通信电缆,远动通信通道按照TB10117一2008中4.7的要求执行。4.3.4间隔层
4.3.4.1基本组成
间隔层设备由各类保护测控装置组成,独立完成本单元保护测控功能。保护测控装置采用模块化结构,满足集中组屏和分散式安装的要求。通过与一次开关设备、电流互感器/电压互感器(CT/PT)等设备接口完成保护、控制、数据采集,并通过装置间的硬线连接实现所内安全联锁。4.3.4.210kV部分
10kV部分主要包括:
受电保护测控装置;
馈线保护测控装置:
电容器(电抗器)保护测控装置;母联保护测控及备自投装置:
调压器保护测控装置;
接地变压器保护测控装置;
贯通线保护测控装置:
变压器保护测控装置;
通用测控装置。
4.3.4.335kV110kv部分
35kV~110kV部分主要包括:
a)主变压器保护测控装置;
b)受电保护测控装置。
4.4系统功能
4.4.1站控层装置的主要功能
4.4.1.1—般要求
可完成对所内供电设备的集中监控管理,其功能包括但不限于4.4.1.2~4.4.1.19所述功能,如有要求应具备余热备切换功能。
4.4.1.2以太网接口功能
能够通过以太网口接人通信管理装置,与装置通信速率不低于10Mbit/s/100Mbit/s。4
4.4.1.3控制功能
iiiKAa~cJouaKAa=
TB/T3517-2018
对所内开关,切换装置及其他可控设备可以在计算机上进行集中控制。控制方式包括:a)单独控制包括:
1)改变某一对象运行状态的控制,包括开关合/分,自动装置投人/撤除等操作。2)具有保护定值切换、保护功能投退的控制功能,但必须由具有操作权限的人员通过密码口令的输人开放权限后方可进行。b)将某些固定的倒闸作业序列控制定义在一个顺序控制中,以简化操作步骤。程控的编制应用表格定义方式,充许加人执行条件判断,在执行过程中若出现限制执行条件,则自动终止程控,并给出提示。程控执行过程中充许用户终止执行程控。可对开关进行不下位模拟对位操作。并用不同符号或额色区别于正常状态。对控制对象进行的单个,批量闭锁控制操作。解锁为闭锁的反操作。d)
挂牌操作包括:
对某些检修设备通过挂牌操作,闭锁相应的控制操作。可以自动判别运行模式,实现自动安全闭锁功能,如:挂牌闭锁、防误操作闭锁等功能。2)
闭锁逻辑应可以根据用户的要求灵活定义。3)对各种重要命令和操作设置超时监视,超时时给出提示。4.4.1.4人工置数功能
仅在调试模式下,提供对模拟量、电度量、开关量等采集数据的人工置数功能。4.4.1.5信号监视及处理功能
信号监视及处理功能主要包括:a)通过用户画面应可直观显示变配电所设备及本系统各装置运行状态和网络通信状态,并可应用不同的颜色或其他显示方式,动态表示出设备状态的变化等。信号主要分为以下两类:
1)正常运行状态监视:对变配电所进行实时数据采集,并通过监视器对供电设备运行状态进行实时监视。
2)异常运行状态的监视:对变配电所内供电设备及相关设备非正常运行状态下的信息内容的实时监视。
信号内容包括:
供电系统异常:如保护动作信号等。2)
供电系统设备异常:如设备故障信号等。3)变配电所自动化设备故障:如各种自检信息等。4)
通道或变配电所电源故障。
4.4.1.6报警信息处理功能
报警信息处理功能主要包括:
a)对异常运行状态提供报警提示功能.报警提示将包括画面显示,文本信息和音响报警,并提供报警确认,打印、分类,归档、存储等管理手段。b)
所有信息将根据报警级别在报警表上区别显示。信息级别不少于5级,并在显示器上可以通过不同颜色及显示方式区别。
分别提供事故、预告报警,两种音响应有明显区别,音量应可调。音响报警可以实现投入/退出,音响可以实现延时复归功能,延时时间可调。报警显示和处理方式:
1)基本方式包括以下几种:
一产生可视信号及音响提示;
TB/T3517—2018
iiiKAa~cJouaKAa=
在显示器上显示报警信息:
一提供操作员确认手段;
一自动输人新的报警至相关记录。2)基本显示处理手段描述如下:可通过在显示器上的用户画面对供电系统及其设备的运行状态进行实时监视。一当发生事故跳闻时,可以推出主接线画面。同时在故障记录画面中记录有故障内容,故障内容应至少包括故障时刻,故障类型,故障开关编号及回路名称。故障后跳闸开关符号闪光,音响报警产生,等待操作员进行确认处理。操作员按复归键后停正闪烁及音响报警同时在故障报警画面显示的故障内容,经操作员确认后,若故障仍存在,则保留故障内容,确认与未确认的内容应有明显区别。应具有对多个报警提示处理的功能。
一当报警发生后,操作员可调出报警类型画面,判断报警情况,进行报警处理。提供事件记录、操作记录、报警记录,用于对各种信息的统计列表,用户可通过定义时间、站名、对象、报警级别等内容方便的检索所需信息。且具有实时打印、定时打印、随机打印等方式。
4.4.1.7测量量监视及处理功能
测量量监视及处理功能主要包括:a)
间隔设备通过交流采样方式对变配电所内电流,电压等模拟量进行实时采集,对电度量可以通过与电度测量智能设备接口方式实时获得,另外还可以通过召唤方式对测量量或数据(如整定值参数等)进行读取。
测量量显示及处理方式如下:
在显示器的主接线图上,以数字方式实时显示测量参数。2)设置专用图表画面用来显示遥测参数。3)电流、电压等曲线图。
4)电度量直方图:可以同时用不同颜色显示有功、无功电度量。定期统计报表:按每时(天、月、季、年)定期统计电度量、模拟量极值、开关动作次数(应5
区分操作与事故情况),主要设备的运行/退出时间,并列表存储。对模拟量越限进行统计列表,内容包括:越限出现、复限时间、持续时间、越限极值等。模拟量数据处理包括:
阀值监视:每个模拟量值的阀值域可参数化,并通过数据库进行修改。2)
刻度值处理:每个模拟量值均具有通过数据库定义的测量值转换成工程值的规则。限值校验:每个模拟量值均有超上限和下限校验,每个量与正常值的偏差限值由数据库3)
中定义,越限级别至少四级(上、下限各两级)。具有越限报警功能,当所测量的参数出现越限时,需在显示器画面该参数显示数值上给出变色或底色提示,以提醒操作员密切注意该参数的变化情况。
死区抑制报警功能。
最大最小值的计算:实时统计最大值、最小值,平均值等,并对所定时间范围内的最大和5)
最小值存人数据库中。
可处理带符号二进制数。
7)具有模拟量人工置数功能。
进行增量,累加和刻度的计算。9)
能按峰,容、平时段处理电度量,峰容时段可定义选择。d)监控设备可以读取保护设备记录的保护录波数据并以文件形式进行存放,进行故障录波波形6
iiiKAa~cJouaKAa=
TB/T3517-2018
显示;可以实现事故发生时各数据量变化的动态重现,并且可以对相关故障量的前后有效值进行统计和谐波分析。
4.4.1.8存储功能
由供需双方协商确定。
4.4.1.9统计计算功能
根据用户提供的各种公式进行数学、逻辑等运算。4.4.1.10画面显示功能
画面显示采用中文界面,功能主要包括:a)采用全图形、多窗口化显示风格,可同时监视多幅画面。b)画面的背景色应有多种颜色可供用户选择提供丰富的用户画面,配置各种图表显示方式。c)
主要用户画面种类和要求如下,但不限于此:综合自动化构成示意图:包括站级管理层、通信层、间隔层设备及所内监控网络等配置情1
况及各种模块运行状态信息。
主接线图:动态显示各电力变配电所的主接线和设备的运行状态及装置运行参数。2
3)利
程控显示画面:在主接线图中用鼠标点中程控操作菜单后,将显示该站的程控项目窗口。遥测曲线画面:显示各遥测量的趋势曲线。4)
电度量直方图:显示有功电度量和无功电度量。5)
e)显示各种报表,包括但不限于以下报表:1)事件记录、操作记录、报警记录;2)每日(月、季、年)电量及极值统计报表。4.4.1.11口令功能
对不同权限的运行管理人员进行不同的口令级别设置,以开放不同的系统资源。装置至少具备三级以上的口令级别:操作员、应用软件维护工程师、装置软件编程工程师。4.4.1.12值班管理功能
应提供值班记录功能,并具有根据需要编制运行调度操作卡片的功能。4.4.1.13
3数据库管理功能
具有实时数据库和历史数据库。监控设备提供对监控信息可提供存储、调用、检索等功能。数据存储至少包括时间、地点、对象、性质、结果、值班员等内容。4.4.1.14报表管理及打印功能
报表管理及打印功能主要包括:a)监控设备提供可交互定义各种格式的报表手段,应具有灵活的报表处理功能,可进行表格的各种数学运算,运算公式可在线设置和修改;可在报表上对报表数据进行修改。报表格式可由用户定义。
所有信息均可根据需要在打印机上打印出来,当不需要打印、打印机关机或故障时,各种信息b)
应自动保存在硬盘的指定目录内。打印分为实时打印、定时打印、随机打印。4.4.1.15信息导出功能
具有所有事件记录、操作记录、报警记录、故障录波、报表数据导出管理功能,可方便用记事本、通用文档报表编辑软件、配套工具软件等常用办公软件打开及编辑修改。4.4.1.16在线维护、修改、扩展功能在线维护、修改、扩展功能主要包括:监控设备应具备运行态和编辑态两种方式,编辑态下可对主接线图、各种图形/曲线图(历史/a)
实时)、装置配置图、常用数据表以及用户自定义各类画面等进行修改、增加和删除等编辑修7
TB/T3517-2018
iiiKAa~cJouakAa-
改工作,而不会影响装置正常运行。b)图形修改应操作简单,应提供专用图形工具板绘制各种图形;提供移动、拷贝、删除图元功能,改变颜色,改变图元宽度大小功能;提供改变文字字体、颜色功能,提供移动字符功能。c)图元数目不受限制。
4.4.1.17容错、自诊断、自恢复功能监控设备具有信息容错、程序自诊断、异常自动恢复功能。4.4.1.18装置参数查看修改功能主要应包括保护定值、保护配置、软压板、开人量、系统信息、测量值、保护动作报告等的查看。在具有相应修改权限的人员通过口令输人开放权限后可以对相应数据进行修改。4.4.1.19事故追忆及事故重演功能当事故发生后,后台监控系统应能记录事故前后保护动作、装置启动、开关、刀闸等变位情况,事后设备可以模拟事故过程中各种数据量的变化情况。4.4.2通信网络层装置的主要功能4.4.2.1一般要求
通信网络层装置根据工程实际应主要具备通信处理、通信切换、卫星同步时钟对时、远程通信及所内通信功能。
4.4.2.2穴余热备功能
各所通信处理装置原则上具备穴余热备功能。当一台通信处理装置故障后,自动切换到另一台通信处理装置。客运专线应具有双机热备用功能。4.4.2.3与控制中心通信的功能
通信处理装置可通过允余配置的远程通信接口模块实现与控制中心系统的通信,可具备实现双通道自动切换,完成通信规约的处理。通信规约遵循DL/T634.5101—2002或者DL/T634.5104—2009。装置应当采取不影响功能及技术指标的等电位联结、屏蔽、共用接地、合理布线和设置防雷保安器等措施进行综合防护,保证装置内外的隔离,防止将装置外部故障引入内部。传输信息内容满足TB10117—2008有关条款及工程实际要求。4.4.2.4站内智能设备通信接口功能通信处理装置具有与站内保护测控装置、交直流系统监控装置、计量表计等其他智能设备接口的功能。接口均应采用数字接口,接口规约应采用DL/T860、DL/T667—1999、DL/T645—2007等标准规约或由供需双方协商确定。
4.4.2.5当地维护功能
具有与计算机的接口,便于便携式维护监控笔记本电脑的接人,从而对装置进行监控维护。4.4.2.6时钟同步功能
所内宜配置卫星同步时钟装置,并通过卫星同步时钟对时网与所内通信设备及各间隔单元联网,实现系统时钟的准确同步。对时接口和格式满足DL/T1100.1一2009的要求。当卫星同步时钟装置故障或无卫星信号时,可通过通信网络实现软件对时。4.4.2.7具有看门狗、自诊断、自恢复功能装置的看门狗、自诊断、自恢复功能应符合TB/T3226一2010中4.6.5的规定。4.4.3间隔层装置设备主要功能
4.4.3.1综合自动化系统应实现变配电所主变压器、电源进线、馈线、电容器(电抗器)、调压器、自闭贯通线、所用变、母联等设备的控制、保护、测量、计量和远动功能,还可实现小电流接地选线、自诊断及调试维护等功能。
4.4.3.2系统配置的各种保护装置应满足选择性、速动性、灵敏性、可靠性的要求,实施对供电系统各种故障设备或故障区段的快速隔离,保证供电系统的可靠供电。8
iiiKAa~cJouakAa
TB/T3517-2018
4.4.3.3所有保护测控装置功能应具有独立性,应不依赖于所内通信网络。当通信网络故障时,不应影响装置本体的功能及所有通过硬线实现的安全自动控制功能。4.4.3.4变配电所控制方式采用远程控制、所内集中控制、设备本体控制三级控制方式。三种控制方式相互闭锁,以达到安全控制的自的。4.4.3.5间隔层装置基本功能主要包括:a)所有保护装置和保护测控装置应满足GB/T14598.2—2011中5.1~5.7规定的要求。b)
所有综合测控装置和保护测控装置应满足GB/T13729一2002中3.4.1规定的要求装置应具有在线自动检测功能,包括装置硬件损坏,功能失效和二次回路异常的自动检测。c)
在正常运行期间,除出口继电器外,装置内的任一元件损坏时,装置不应误动作,且应发出装d)
置异常信号并输出相应告警接点。装置应具有自复位能力。当软件工作不正常时,应能够自动复位。多次复位后仍不能正常工e)
作时,装置不应误动作。
在装置电源消失时,应有输出触点以启动告警信号。装置的所有引出端子同装置内部的工作电源系统应采取必要的隔离措施。装置交流采集、信g)
号输人,控制输出电源及通信接口均应设置隔离或过电压防护措施,必要时宜配置浪涌保护器。
h)装置应能在当地及远方进行保护配置及定值设置,应具备充足的容量可根据需要保证存储多套保护定值并具备保护定值区切换功能。装置各保护及自动功能应具有在当地及远方投退功能。i
装置应具有以时间顺序记录的方式记录事件的功能,记录应包括保护动作事件报告、装置操j)
作事件报告,状态量变位报告,装置异常报告等。k)
装置应设有当地信息液晶显示功能和信息输出接口。1)
装置应具有不少于16条故障报告记录功能,以记录保护的动作过程,包括故障时的输入模拟量和开关量、保护启动、保护动作时间,应具备充足的容量以保证可存储多次故障记录的信息。故障报告应能主动上送。
装置应能记录不少手128条的操作事件报告,如软压板切换,定值或参数修改,定值切换,遥控操作、装置掉电上电及装置复位等信息。n)
装置应能记录不少手8条故障录波数据。故障录波数据应能反映故障全过程,包括保护启动前、启动后、跳闸前、跳闸后,以及重合闸后加速等过程。其中故障后不少于10个周波。故障录波文件的数据格式应符合GB/T14598.24—2017的要求。o)装置的保护功能、测控功能以及通信等与自动化配合的其他功能,应相对独立。每套保护测控装置负责一台开关柜内断路器及一台隔离开关的保护,测量与控制,自带操作回路,不需附加设备和外加继电器即可直接跳合断路器,当与断路器防跳回路冲突时,应取消断路器防跳回路。
装置应设硬件时钟电路,装置在失去直流电源和电源恢复正常后,时钟应能正常工作;应具备p)
卫星同步时钟硬件对时及通信对时功能。q)
装置选用的硬件设备应具有良好的互换性和扩展能力。对小电流接地供电系统具备小电流接地选线功能,可以由独立装置或由线路保护测控装置分散采集集中判别实现。
4.4.3.6进线保护测控装置功能主要包括:a)电流速断保护;
b)过电流保护;
零序电流速断保护;
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
