【轻工行业标准(QB)】 剪切钳 顶切钳

QB/T 2441.2-1999

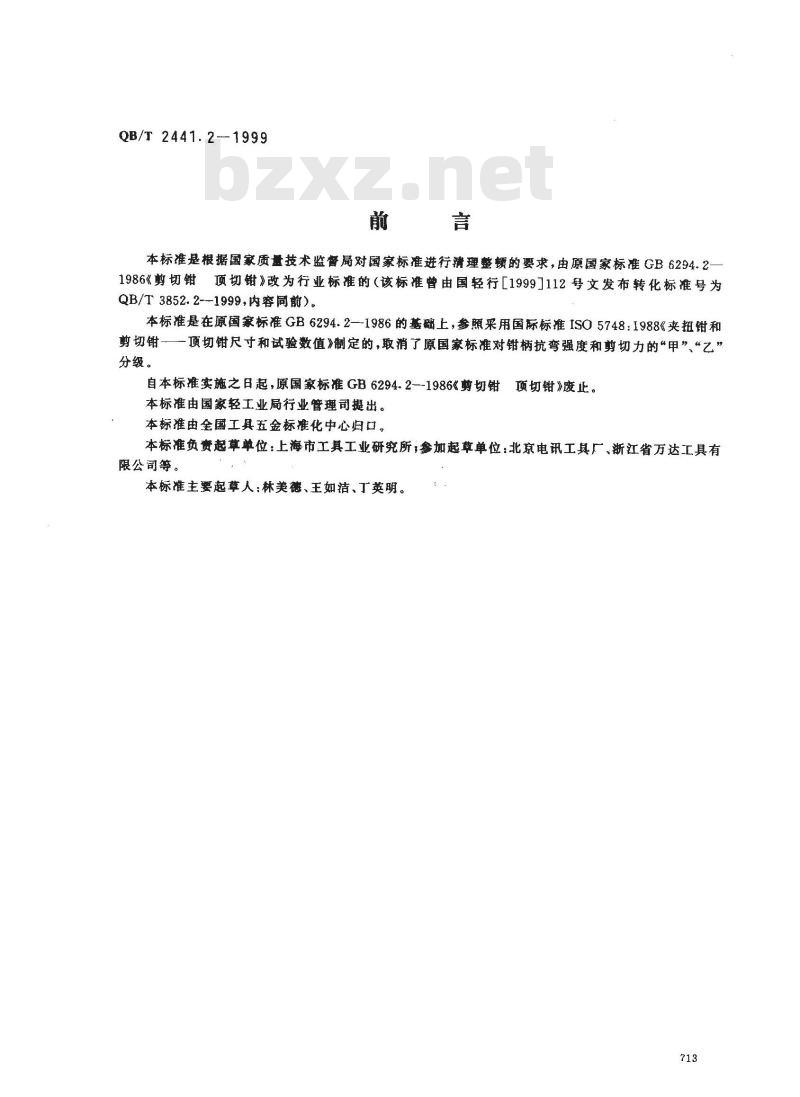

本标准是根据国家质量技术监督局对国家标准进行清理整频的要求，由原国家标准GB6294.21986《剪切钳项切钳》改为行业标准的（该标准曾由国轻行［1999]112号文发布转化标准号为QB/T 3852.2--1999,内容同前）。本标准是在源国家标准GB6294.2—1986的基础上，参照采用国际标准ISO5748：1988《夹扭钳和剪切钳一顶切钳尺寸和试验数值》制定的，取消了原国家标准对钳柄抗弯强度和剪切力的“甲”“乙”分级。
自本标准实施之日起，原国家标准GB6294.2-1986《剪切钳项切钳》废止。本标准由国家轻工业局行业管理司提出。本标准由全国工具五金标准化中心归口。本标准负贵起草单位：上海市工具工业研究所，参加起草单位：北京电讯工具厂、浙江省万达工具有限公司等。
本标准主要起草人：林美德、王如洁、丁英明。713
中华人民共和国轻工行业标准
剪切钳
顶切钳
QB/T 2441. 2-1999
代替QB/T3852.2-1999
本标准参照采用国际标准ISO5748：1988《夹扭钳和剪切钳一项切钳尺寸和试验数值》。范围
本标准规定了项切钳的产品分类、技术要求、试验方法。本标准适用于顶切钳。当产品有特殊要求时，可不受本标准限制。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6290--1999
夹扭钳和剪切钳通用技术条件
GB/T6291—1999夹扭钳和剪切钳试验方法3产品分类
3.1型式

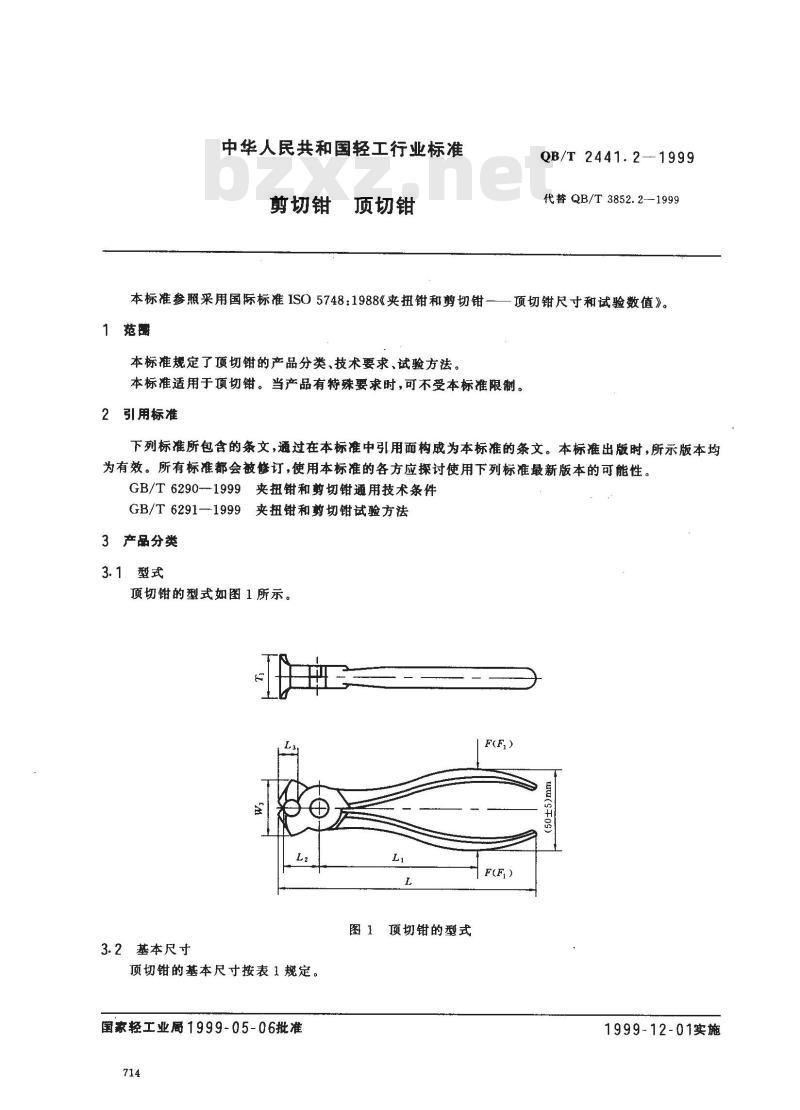

顶切钳的型式如图1所示。
3.2基本尺寸
顶切钳的基本尺寸按表1规定。
国家轻工业厨1999-05-06批准
顶切钳的型式
1999-12-01实施
100±5
125±6bZxz.net
140±7
160±8
180±8
200±10
QB/T2441.2-1999

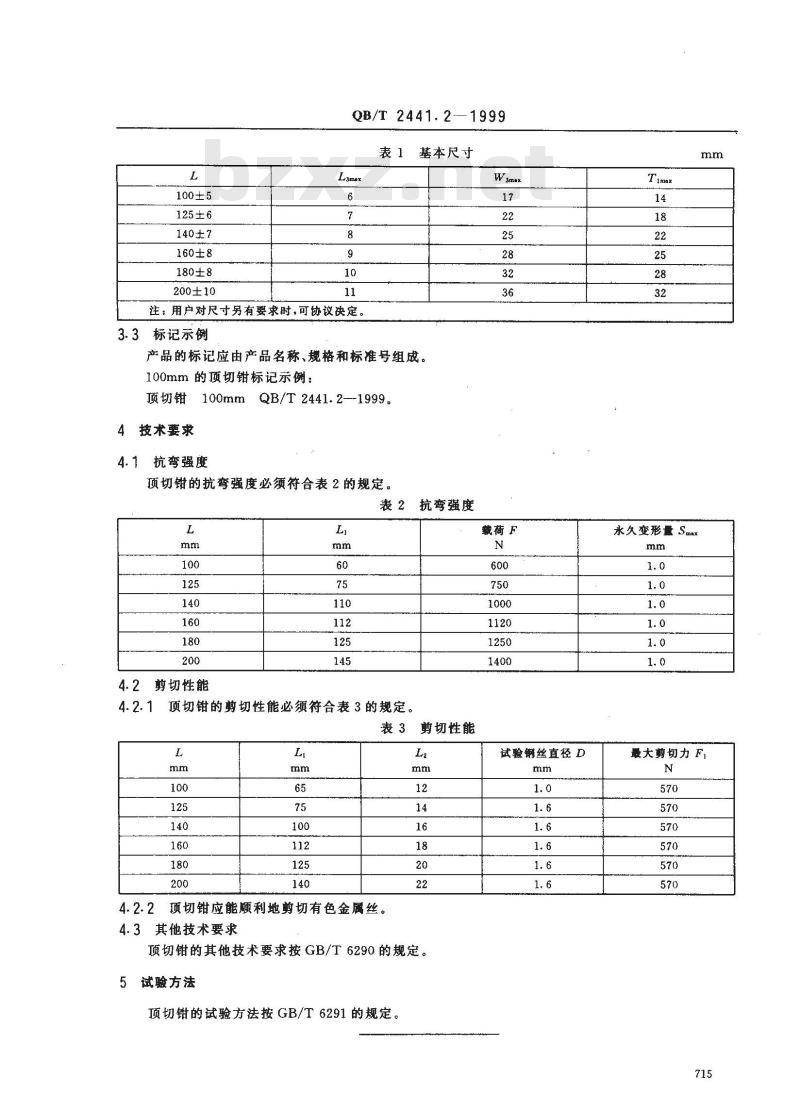

基本尺寸
注：用户对尺寸另有要求时，可协议决定。3.3标记示例
产品的标记应由产品名称、规格和标准号组成。100mm的顶切钳标记示例：
顶切钳
4技术要求
4.1抗弯强度
QB/T2441.2--1999。
顶切钳的抗弯强度必须符合表2的规定。表 2抗弯强度
剪切性能
顶切钳的剪切性能必须符合表3的规定。表3剪切性能
顶切钳应能顺利地剪切有色金属丝。4.2.2
4.3其他技术要求
顶切钳的其他技术要求按GB/T6290的规定。3
试验方法
顶切钳的试验方法按GB/T 6291的规定。Wsmnx
载荷F
试验丝直径D
水久变形量 Smx
最大剪切力 F,
