【GB国家标准】 技术制图 比例

中华人民共和国国家标准bzxZ.net
Technical drawings
Scales

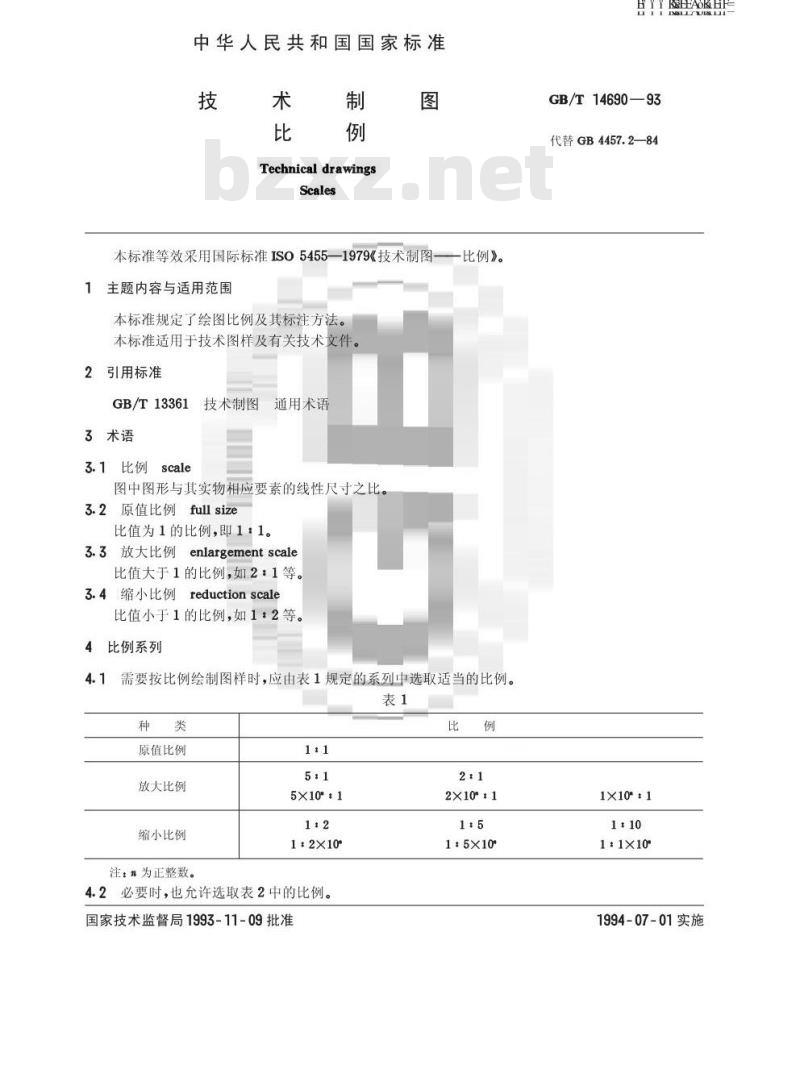

本标准等效采用国际标准ISO54551979《技术制图主题内容与适用范围
本标准规定了绘图比例及其标注方法。本标准适用于技术图样及有关技术文件。2引用标准
GB/T13361技术制图通用术语
3术语
3.1比例scale
图中图形与其实物相应要素的线性尺寸之比、3.2原值比例full size
比值为1的比例，即1：1。
3.3放大比例enlargementscale
比值大于1的比例，如2：1等
3.4缩小比例reductionscale
比值小于1的比例，如1：2等。
4比例系列
一比例》。
需要按比例绘制图样时，应由表1规定的系列中选取适当的比例。4.1
原值比例

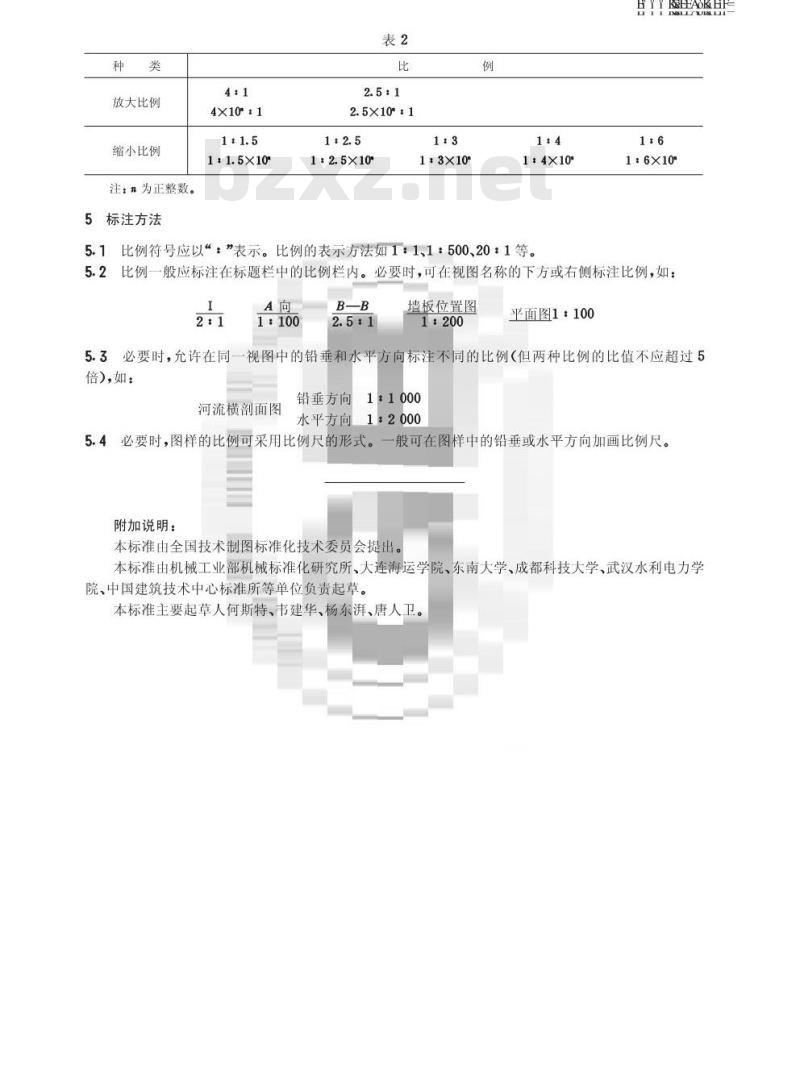

放大比例
缩小比例
注：n为正整数。
5×10：1
1:2×10*
4.2必要时，也允许选取表2中的比例。国家技术监督局1993-11-09批准FSEEAOMF
2×101
1:5×10*
BREEAOKER
GB/T14690—93
代替GB4457.2—84
1×10*1
1:1×10
1994-07-01实施
放大比例
缩小比例
注：n为正整数。
5标注方法
4×101
1:1.5×10
2.5×10*：1
1：2.5×10
1:3×10
1:4×10
5.1比例符号应以“：”表示。比例的表示方法如1：1、1：500、20：1等。BREEAOKER
1:6×10
5.2比例一般应标注在标题栏中的比例栏内。必要时，可在视图名称的下方或右侧标注比例，如：21
1：100
墙板位置图
1：200
平面图1：100
5.3必要时，允许在同一视图中的铅垂和水平方向标注不同的比例（但两种比例的比值不应超过5倍)，如：
河流横面图
铅垂方向
水平方向
1：1000
5.4必要时，图样的比例可采用比例尺的形式。一般可在图样中的铅垂或水平方向加画比例尺。附加说明：
本标准由全国技术制图标准化技术委员会提出。本标准由机械工业部机械标准化研究所、大连海运学院、东南大学、成都科技大学、武汉水利电力学院、中国建筑技术中心标准所等单位负责起草。本标准主要起草人何斯特、韦建华、杨东湃、唐人卫。FSEEAOMF
