【GB国家标准】 技术制图 字体

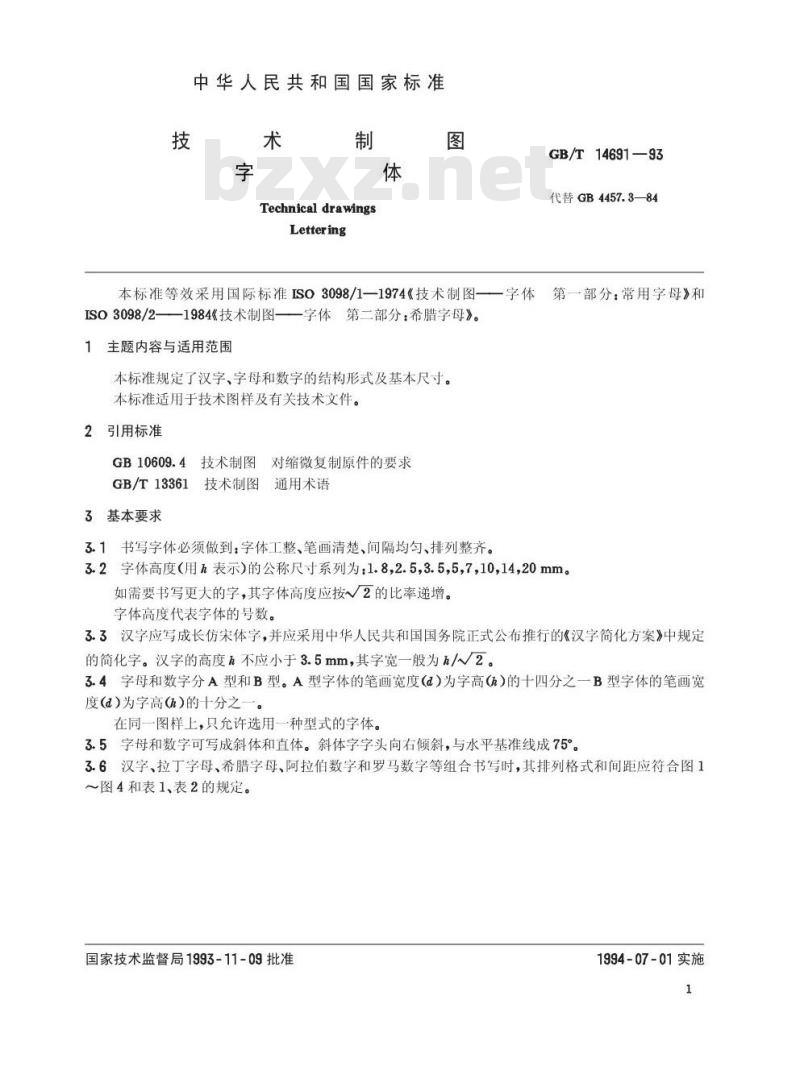

中华人民共和国国家标准
Technical drawings
Lettering
GB/T 14691—93
代替GB4457.3—84
本标准等效采用国际标准ISO3098/1—1974《技术制图一第一部分：常用字母》和
一字体
ISO3098/2——1984《技术制图——字体第二部分：希腊字母》。1主题内容与适用范围
本标准规定了汉字、字母和数字的结构形式及基本尺寸。本标准适用于技术图样及有关技术文件。2引用标准
GB10609.4技术制图对缩微复制原件的要求GB/T13361技术制图通用术语
3基本要求
3.1书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。3.2字体高度（用h表示）的公称尺寸系列为：1.8，2.5,3.5,5，7，10,14，20mm。如需要书写更大的字，其字体高度应按√2的比率递增。字体高度代表字体的号数。
3.3汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于3.5mm，其字宽一般为h/V2。3.4字母和数字分A型和B型。A型字体的笔画宽度a）为字高（h）的十四分之一B型字体的笔画宽度(a)为字高(h)的十分之一。
在同一图样上，只允许选用一种型式的字体。3.5字母和数字可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75°。3.6汉字、拉丁字母、希腊字母、阿拉伯数字和罗马数字等组合书写时，其排列格式和间距应符合图1～图4和表1、表2的规定。
国家技术监督局1993-11-09批准1994-07-01实施
GB/T14691—93
参|照采用7S03098
Part5特|殊|符号

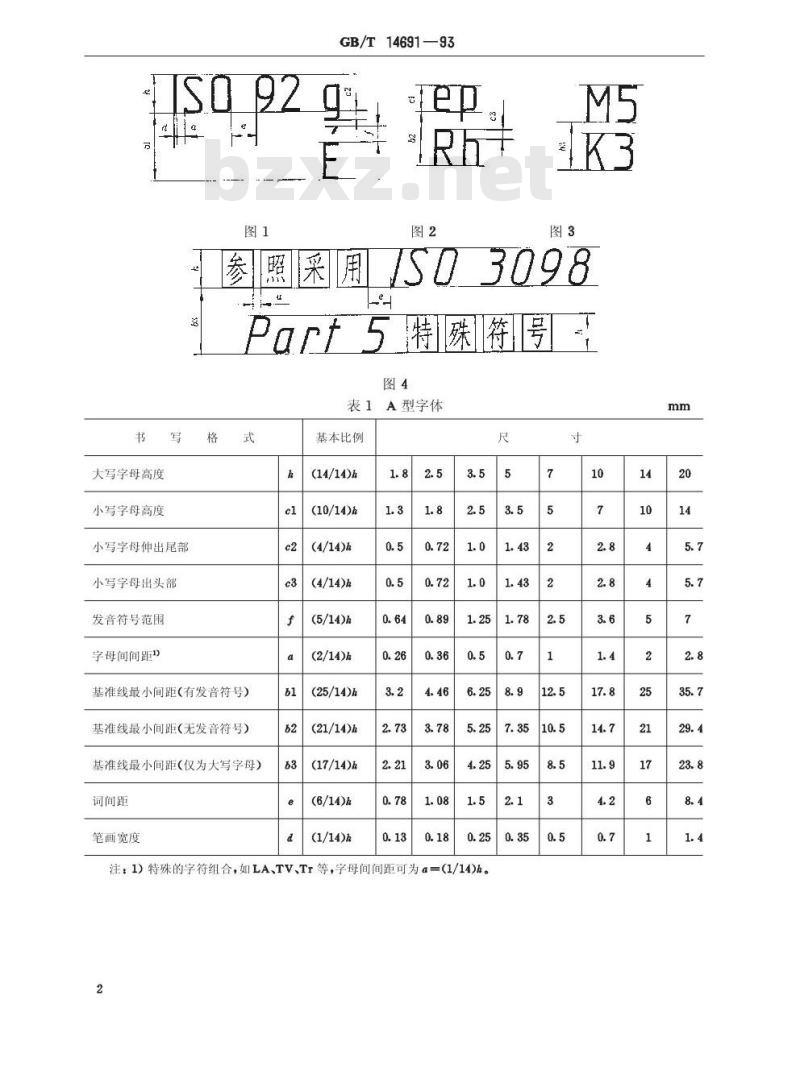

表1A型字体
大写字母高度
小写字母高度
小写字母伸出尾部
小写字母出头部
发音符号范围
字母间间距\)
基准线最小间距(有发音符号)
基准线最小间距(无发音符号)
基准线最小间距（仅为大写字母）词间距
笔画宽度
基本比例
(14/14)h
(10/14)h
（4/14)h
（4/14)h
（5/14）h
(2/14)h
(25/14)h
(21/14)h
(17/14)h
(6/14)h
(1/14)h
注：1）特殊的字符组合，如LA、TV、Tr等，字母间间距可为a=（1/14)h。2
大写字母高度
小写字母高度
小写字母伸出尾部
小写字母伸出头部
发音符号范围
字母间间距\)
基准线最小间距(有发音符号时)基准线最小间距(无发音符号时)基准线最小间距（仅为大写字母）词间距
笔画宽度
14691—93

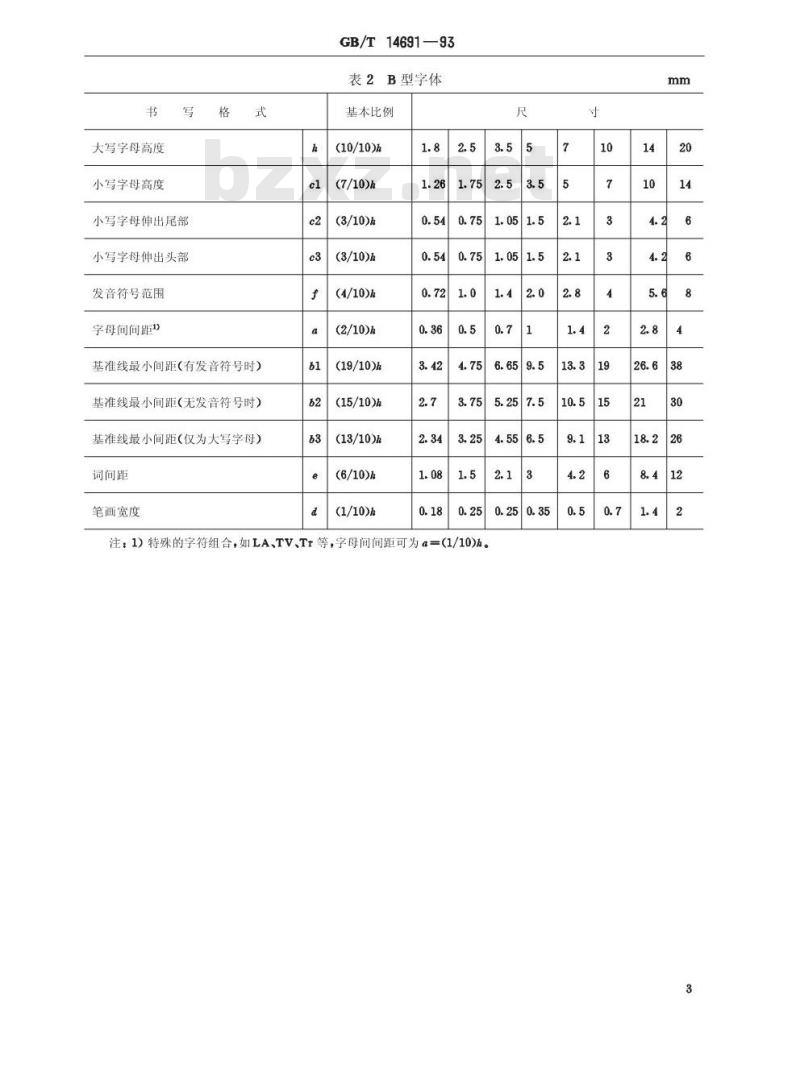

B型字体
基本比例
(10/10)h
(7/10)h
(3/10)h
(3/10)h
(4/10)h
(2/10)h
(19/10)h
(15/10)h
(13/10）h
(6/10)h
(1/10)h
注：1）特殊的字符组合，如LA、TV、Tr等，字母间间距可为a=（1/10)h。尺
A1长仿宋体汉字示例
10号字
字体工整bZxz.net
7号字
GB/T14691—93

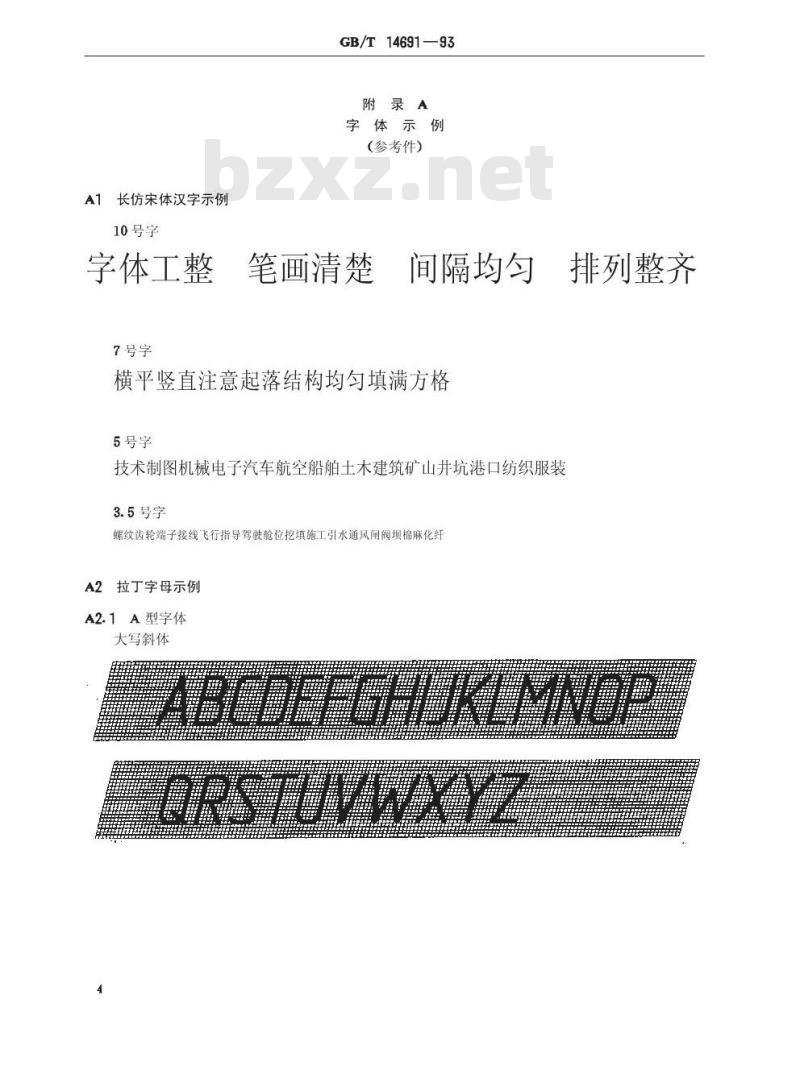

附录A
字体示例
(参考件）
笔画清楚
排列整齐
间隔均匀
横平竖直注意起落结构均匀填满方格5号字
技术制图机械电子汽车航空船舶土木建筑矿山井坑港口纺织服装3.5号字
螺纹齿轮端子接线飞行指导驾驶舱位挖填施工引水通风闸阀坝棉麻化纤A2拉丁字母示例
A2.1A型字体
大写斜体
ABCOEEGHLKLMNOP
ORSTUVWXYZ

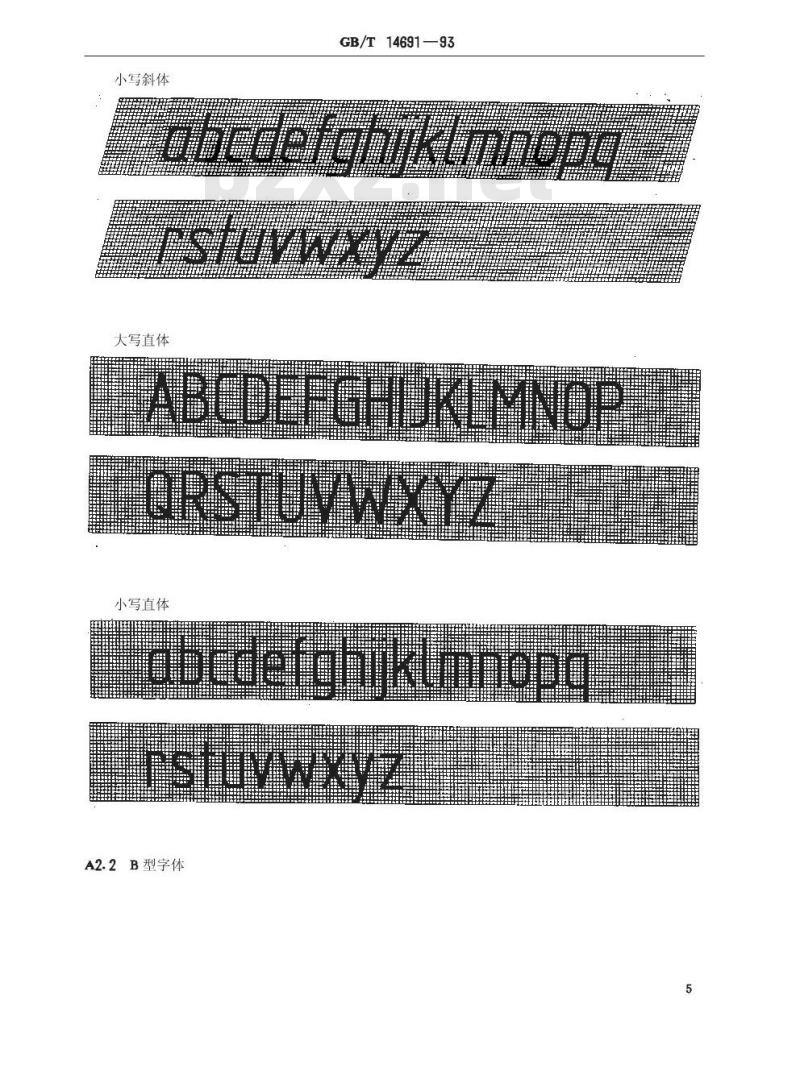

小写斜体
GB/T14691—93
cbccefchukinnood.
CSIUVWXYz
大写直体
ABGDEEGKLMNOE
ORETUVWXY
小写直体
abcdetciikimnood
rstVwXyz
A2.2B型字体
大写斜体
GB/T14691—93
ABCDEGHUKIMNOR
DRSIUVWXYZ
小写斜体
obcdefahiklmnopd
rstuvwxyz
大写直体
ABCDEFGHUKLMNOR
QRSTUVWXYZ
小写直体
abcdefahiklmnopa
rstuvwxyz
A3希腊字母示例
A3.1A型字体
大写斜体
GB/T14691—93
ABLAEZHOK
AMNEOUPXT
小写斜体
CBXOEZOGLK
XUVEOOGL
UboXUa
大写直体
GB/T14691—93
ABTAEZHGIK
AMNEGnPZT
小写直体
xBxoezreek
XLVEOTGT
A3.2B型字体
大写斜体
GB/T14691—93
ABAEZHOIK
AMNEOIPZT
小写斜体
X3x0ezn09
KAuvEonoo
Tuooxua
大写直体
GB/T14691—93
ABTAEZHOIK
AMNEOTPZT
小写直体
XBXEZne
KXLVEOTOO
Tuoexta
A4阿拉伯数字示例
A4.1A型字体
A4.2B型字体
GB/T14691—93
0123456789
0123456789
0123456789
0123456789
A5罗马数字示例
A5.1A型字体
VVIVVXX
GB/T14691—93
A5.2B型字体
A6综合应用规定
A6.1用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。示例：
103S-1 D1 Td
中20-0.023
70+1°
7°2。
A6.2图样中的数学符号、物理量符号、计量单位符号以及其他符号、代号，应分别符合国家的有关法令和标准的规定。
示例：
