【轻工行业标准(QB)】 建筑工具(泥瓦类)通用技术条件

QB/T2212.2-1996

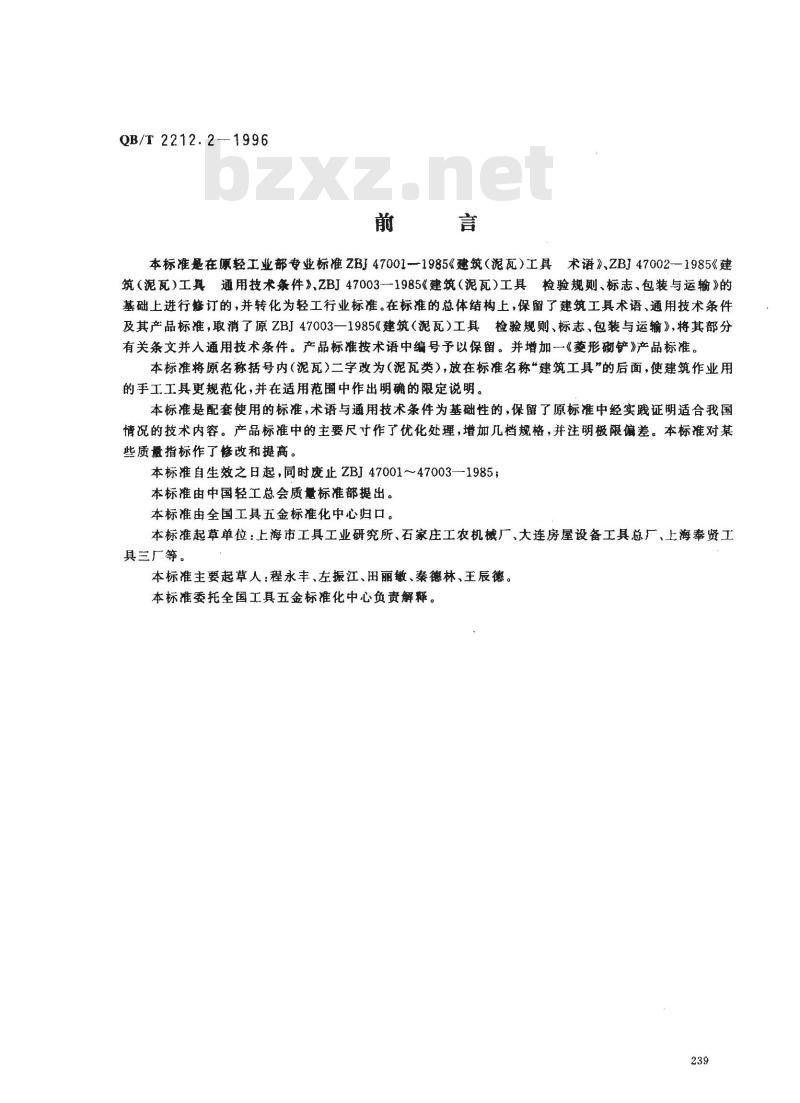

本标准是在顺轻工业部专业标准ZBI47001-1985《建筑（泥瓦）工具术语》ZBI47002—1985《建筑（泥瓦）工具通用技术条件》、ZBJ47003--1985《建筑（泥瓦）工具检验规则、标志、包装与运输》的基础上进行修订的，并转化为轻工行业标准。在标准的总体结构上，保留了建筑工具术语、通用技术条件及其产品标准，取消了原ZBJ47003一1985《建筑（泥瓦）工具检验规则、标志、包装与运输》，将其部分有关条文并人通用技术条件。产品标准按术语中编号予以保留。并增加一《菱形砌铲》产品标准本标准将原名称括号内（泥瓦）二字改为（泥瓦类），放在标准名称“建筑工具”的后面，使建筑作业用的手工工具更规范化，并在适用范围中作出明确的限定说明。本标准是配套使用的标准，术语与通用技术条件为基础性的，保留了原标准中经实践证明适合我国情况的技术内容。产品标准中的主要尺寸作了优化处理，增加几档规格，并注明极限偏差。本标准对某些质量指标作了修改和提高。
本标准自生效之日起，同时废止ZB47001～47003—-1985本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准起草单位：上海市工具工业研究所、石家庄工农机械厂、大连房屋设备工具总厂、上海奉贤工具三厂等。
本标准主要起草人：程永丰、左振江、田丽敏、秦德林、王辰德。本标准委托全国工具五金标准化中心负责解释。239
1范围

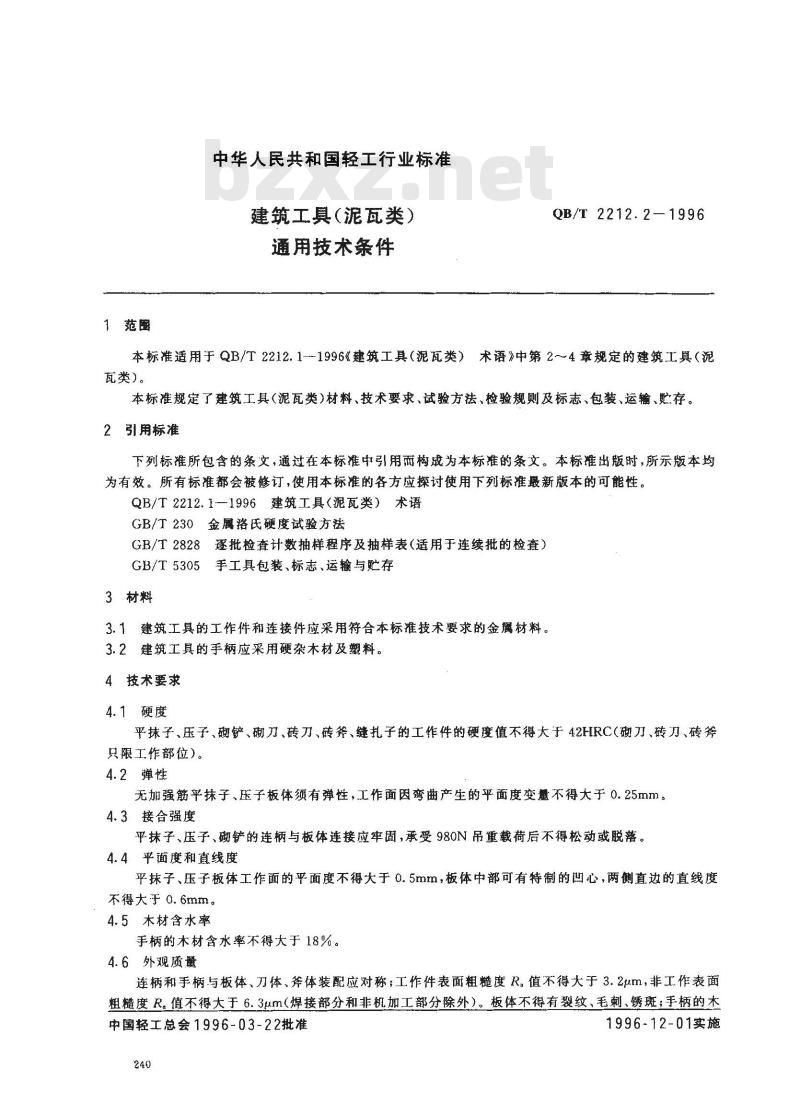

中华人民共和国轻工行业标准
建筑工具（泥瓦类）
通用技术条件
QB/T 2212.2-1996
本标准适用于QB/T2212.1-1996《建筑工具（泥瓦类）术语》中第2~~4章规定的建筑工具（泥瓦类）。
本标准规定了建筑工具（泥瓦类）材料、技术要求、试验方法、检验规则及标志、包装、运输、贮存。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。QB/T2212.1—1996建筑工具（泥瓦类）术语GB/T230金属氏硬度试验方法
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T5305手工具包装、标志、运输与贮存3材料
3.1建筑工具的工作件和连接件应采用符合本标准技术要求的金属材料。3.2建筑工具的手柄应采用硬杂木材及塑料。4技术要求
4.1硬度
平抹子、压子、砌铲、砌刀、砖刀、砖斧、缝扎子的工作件的硬度值不得大于42HRC（砌刀、砖刀、砖斧只限工作部位）。
4.2弹性
无加强筋平抹子、压子板体须有弹性，工作面因弯曲产生的平面度变量不得大于0.25mm。4.3接合强度
平抹子、压子、砌铲的连柄与板体连接应牢固，承受980N吊重载荷后不得松动或脱落4.4平面度和直线度
平抹子、压子板体工作面的平面度不得大于0.5mm，板体中部可有特制的凹心，两侧直边的直线度不得大于0.6mm。bzxz.net
4.5木材含水率
手柄的木材含水率不得大于18%。4.6外观质量
连柄和手柄与板体、刀体、斧体装配应对称；工作件表面粗糙度R。值不得大于3.2um，非工作表面粗糙度R。值不得大于6.3um（焊接部分和非机加工部分除外）。板体不得有裂纹、毛刺、锈斑；手柄的木中国轻工总会1996-03-22批准
1996-12-01实施
QB/T2212.2-—1996

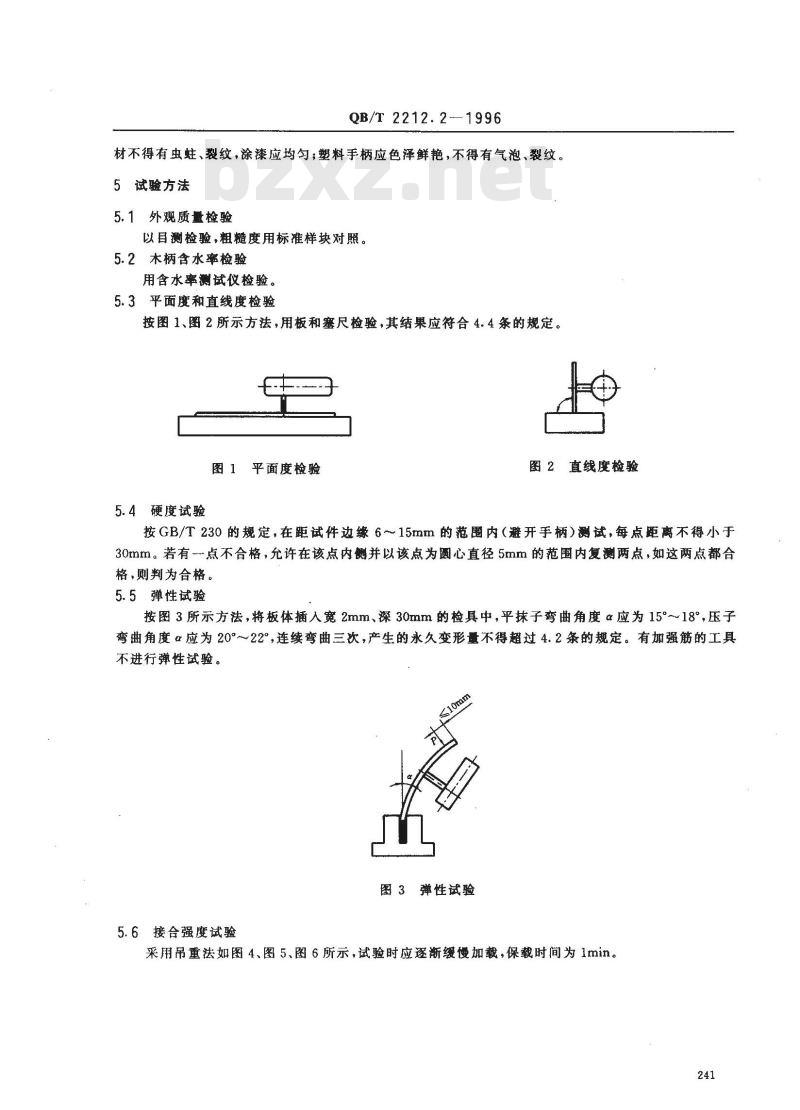

材不得有虫蛙、裂纹，涂漆应均匀；塑料手柄应色泽鲜艳，不得有气泡、裂纹。5试验方法
5.1外观质量检验
以目测检验，粗糙度用标准样块对照。5. 2木柄含水率检验
用含水率测试仪检验。
5.3平面度和直线度检验
按图 1、图2所示方法，用板和塞尺检验，其结果应符合 4. 4条的规定。图1平面度检验
5.4硬度试验
图2直线度检验
按GB/T230的规定，在距试件边缘 6～15mm的范圈内（避开手柄）测试，每点距离不得小于30mm。若有点不合格，允许在该点内并以该点为圆心直径5mm的范围内复测两点，如这两点都合格，则判为合格。
5.5弹性试验
按图3所示方法，将板体插入宽2mm、深30mm的检具中，平抹子弯曲角度α应为15°~18°压子弯曲角度α应为20°～22°,连续弯曲三次，产生的永久变形量不得超过4.2条的规定。有加强筋的工具不进行弹性试验。
图3弹性试验
5.6接合强度试验
采用吊重法如图4、图5、图6所示，试验时应逐渐缓便加载，保载时间为1min。241

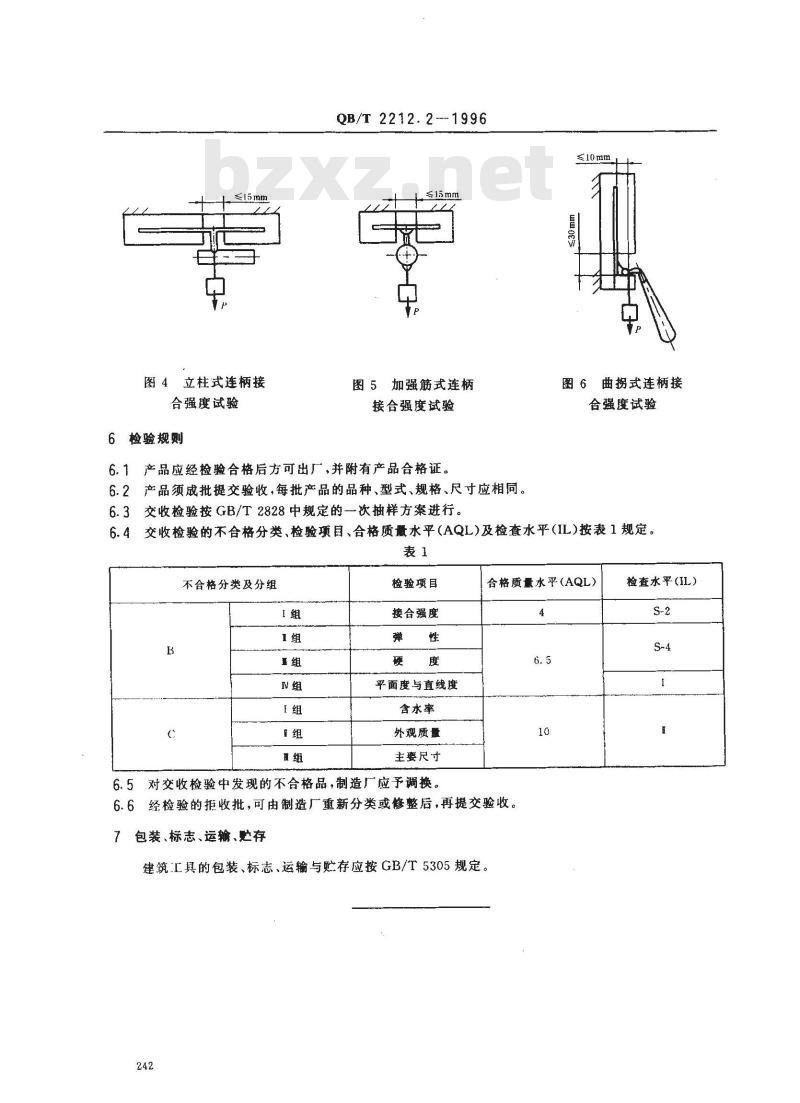

图4立柱式连柄接
合强度试验
6检验规则
QB/T2212.2--1996
≤15m
图5加强筋式连柄
接合强度试验
6.1产品应经检验合格后方可出厂，并附有产品合格证。6.2产品须成批提交验收，每批产品的品种、型式、规格、尺寸应相同。6.3交收检验按GB/T2828中规定的一次抽样方案进行。10mm
图6曲拐式连柄接
合强度试验
6.4交收检验的不合格分类、检验项目、合格质量水平(AQL)及检查水平(IL)按表1规定，表1
不合格分类及分组
检验项目
接合强度
平面度与直线度
含水率
外观质量
主要尺守
6.5对交收检验中发现的不合格品，制造厂应予调换。合格质量水平（AQL）
6.6经检验的拒收批，可由制造厂重新分类或修整后，再提交验收。包装、标志、运输、贮存
建筑工具的包装、标志、运输与贮存应按GB/T5305规定。242
检查水平(IL）
