【轻工行业标准(QB)】 家具五金杯状暗铰链及其安装座要求和检验

QB/T 2189-1995

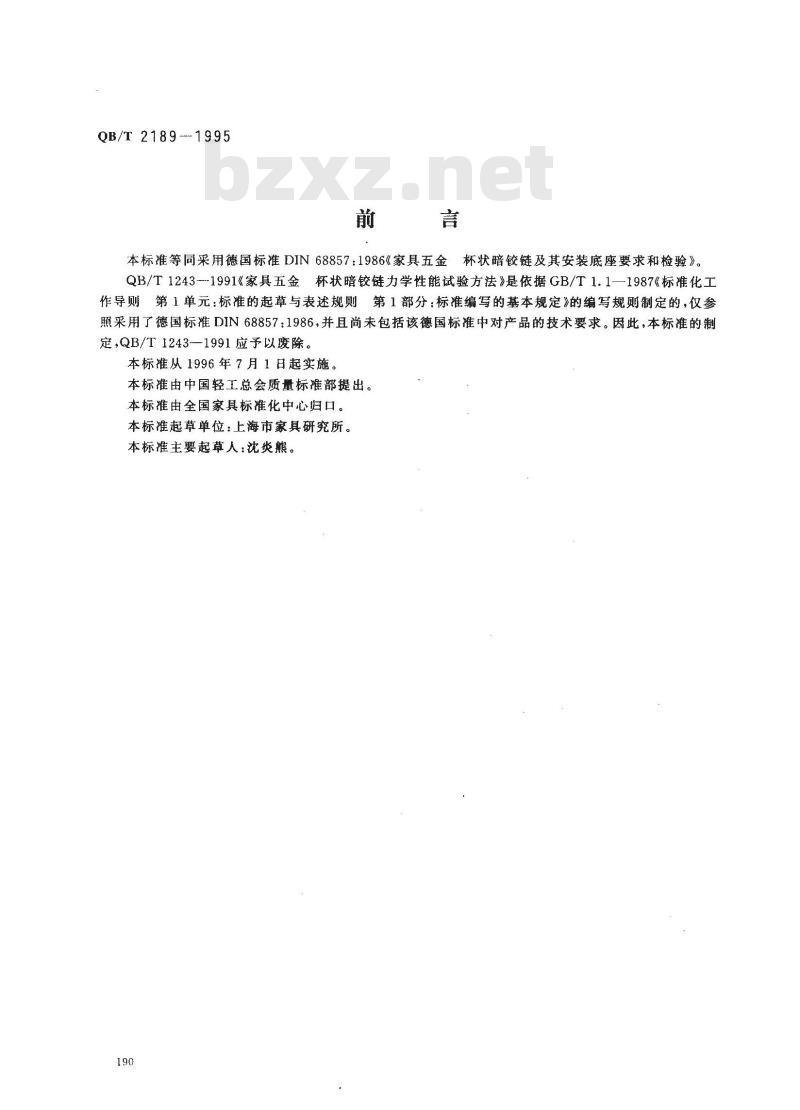

本标准等同采用德国标准DIN68857:1986《家具五金杯状暗铰链及其安装底座要求和检验》。QB/T1243-1991《家具五金杯状暗铰链力学性能试验方法》是依据GB/T1.1—1987《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》的编写规测制定的，仅参照采用了德国标准DIN68857：1986，并且尚未包括该德国标准中对产品的技术要求。因此，本标准的制定，QB/T1243-—1991应予以废除。本标准从1996年7月1日起实施。本标准由中国轻工总会质量标准部提出。本标准由全国家具标准化中心归口。本标准起草单位：上海市家具研究所。本标准主要起草人：沈炎熊。
1范围

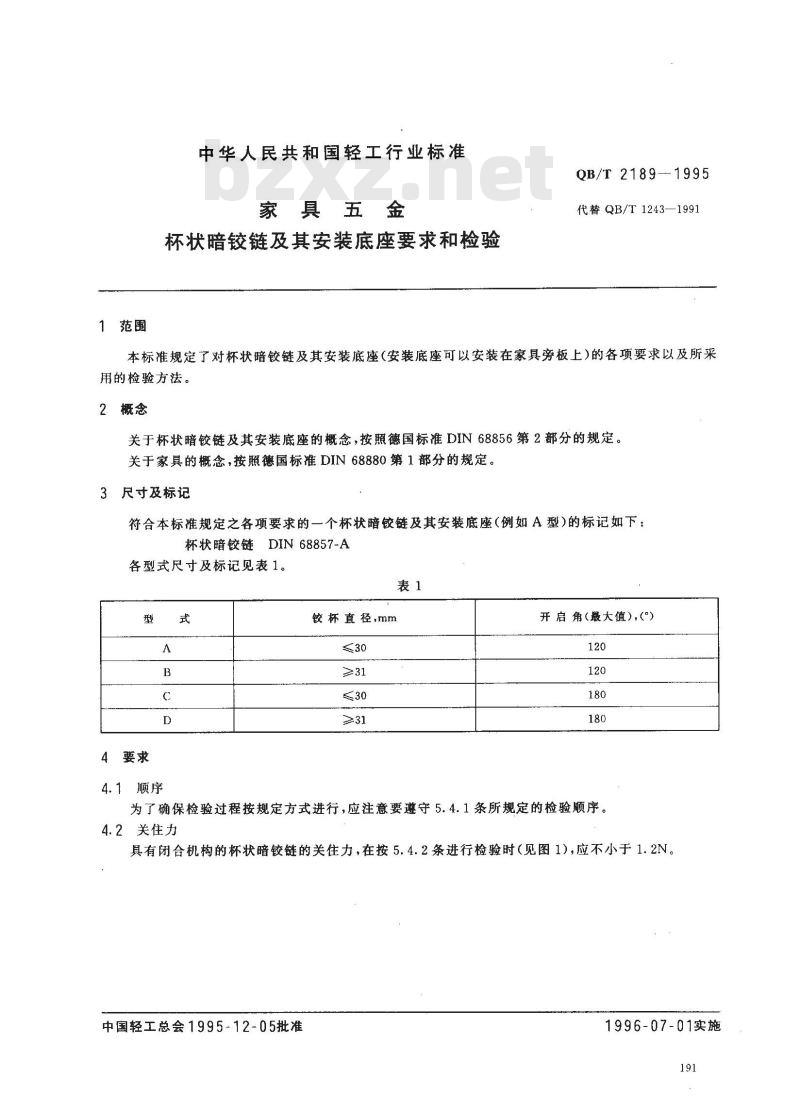

中华人民共和国轻工行业标准
家具五金
杯状暗铰链及其安装底座要求和检验QB/T 2189-1995
代替QB/T1243—1991
本标准规定了对杯状暗链及其安装底座（安装底座可以安装在家具旁板上）的各项要求以及所采用的检验方法。
2概念
关于杯状暗铰链及其安装底座的概念，按照德国标准DIN68856第2部分的规定。关于家具的概念，按照德国标准DIN68880第1部分的规定。3尺寸及标记
符合本标准规定之各项要求的一个杯状暗铰链及其安装底座（例如A型）的标记如下：杯状暗铰链DIN68857-A
各型式尺寸及标记见表1。
4要求
4.1顺序
铰杯直径,mm
开启角(最大值)，(°）
为了确保检验过程按规定方式进行，应注意要遵守5.4.1条所规定的检验顺序。4.2关住力
具有闭合机构的杯状暗铰链的关住力，在按5.4.2条进行检验时（见图1），应不小于1.2N。中国轻工总会1995-12-05批准
1996-07-01实施
4.3承载能力
QB/T2189—1995
检验门
弹黄敏链关往力测量点

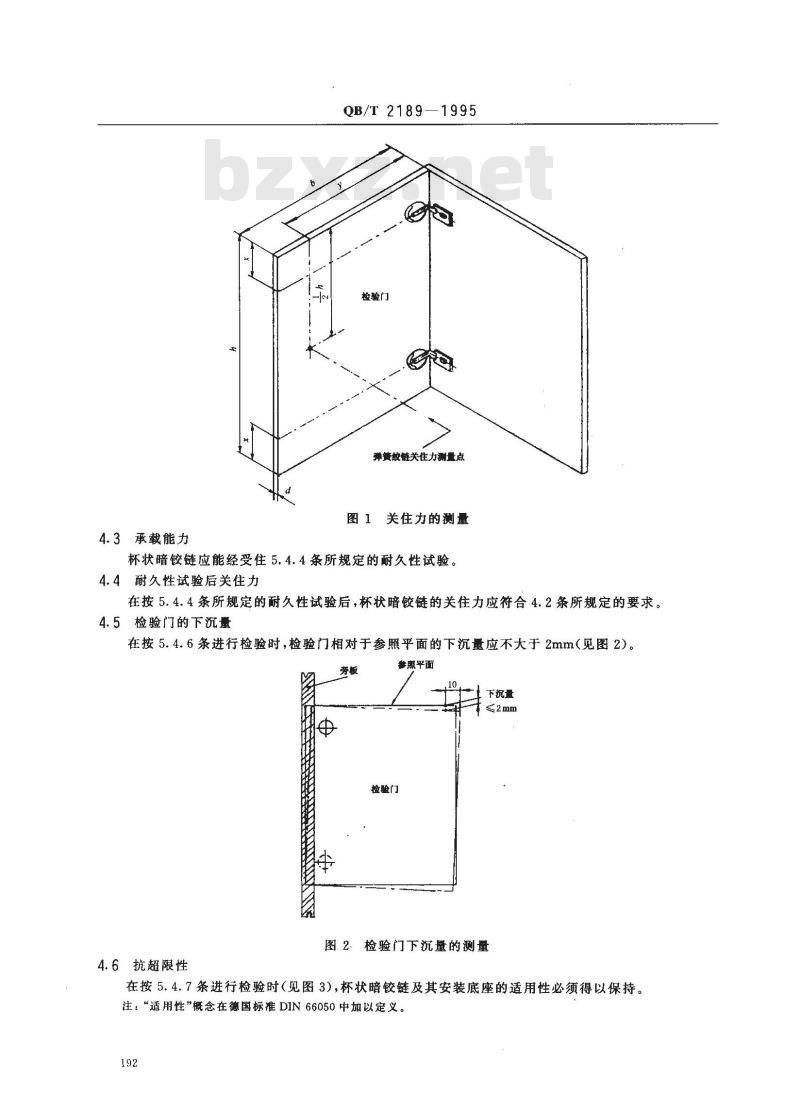

图1关住力的测量
杯状暗铰链应能经受住5.4.4条所规定的耐久性试验。4.4耐久性试验后关住力
在按5.4.4条所规定的耐久性试验后，杯状暗铰链的关住力应符合4.2条所规定的要求。4.5检验门的下沉量
在按5.4.6条进行检验时，检验门相对于参照平面的下沉量应不大于2mm（见图2）。劳板
参照平面
±下沉量
检验门
图2、检验门下沉量的测量
4.6抗超限性
在按5.4.7条进行检验时（见图3），杯状暗铰链及其安装底座的适用性必须得以保持。注：“适用性”概念在德国标准DIN66050中加以定义。192
5检验
5.1关于操作方法的简要说明
QB/T 2189—1995bzxz.net
检验门
力作用点
1F=50N

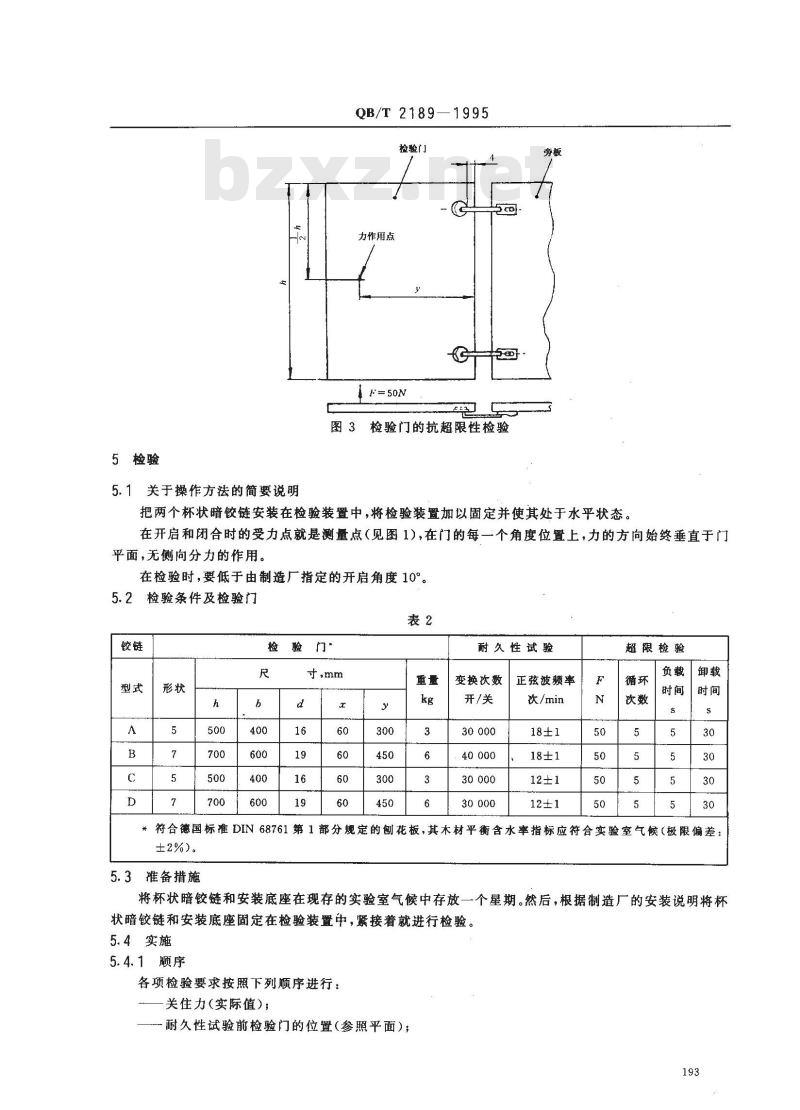

检验门的抗超限性检验
把两个杯状暗铰链安装在检验装置中，将检验装置加以固定并使其处于水平状态。在开启和闭合时的受力点就是测量点（见图1），在门的每一个角度位置上，力的方向始终垂直于门平面，无侧向分力的作用。
在检验时，要低于由制造厂指定的开启角度10°。5.2检验条件及检验门
检验门*
寸，mm
耐久性试验
变换次数
开/关
正弦波频率
次/min
超限检验
*符合德国标准DIN68761第1部分规定的创花板，其木材平衡含水率指标应符合实验室气候（极限偏差：±2%)。
5.3准备措施
将杯状暗铰链和安装底座在现存的实验室气候中存放一个星期。然后，根据制造厂的安装说明将杯状暗铰链和安装底座固定在检验装置中，紧接着就进行检验。5.4实施
5.4.1顺序
各项检验要求按照下列顺序进行：关住力（实际值）；
耐久性试验前检验门的位置（参照平面)；193
-耐久性试验；
一耐久性试验后关住力；
QB/T2189-1995
一耐久性试验后检验门的下沉量；一超限检验。

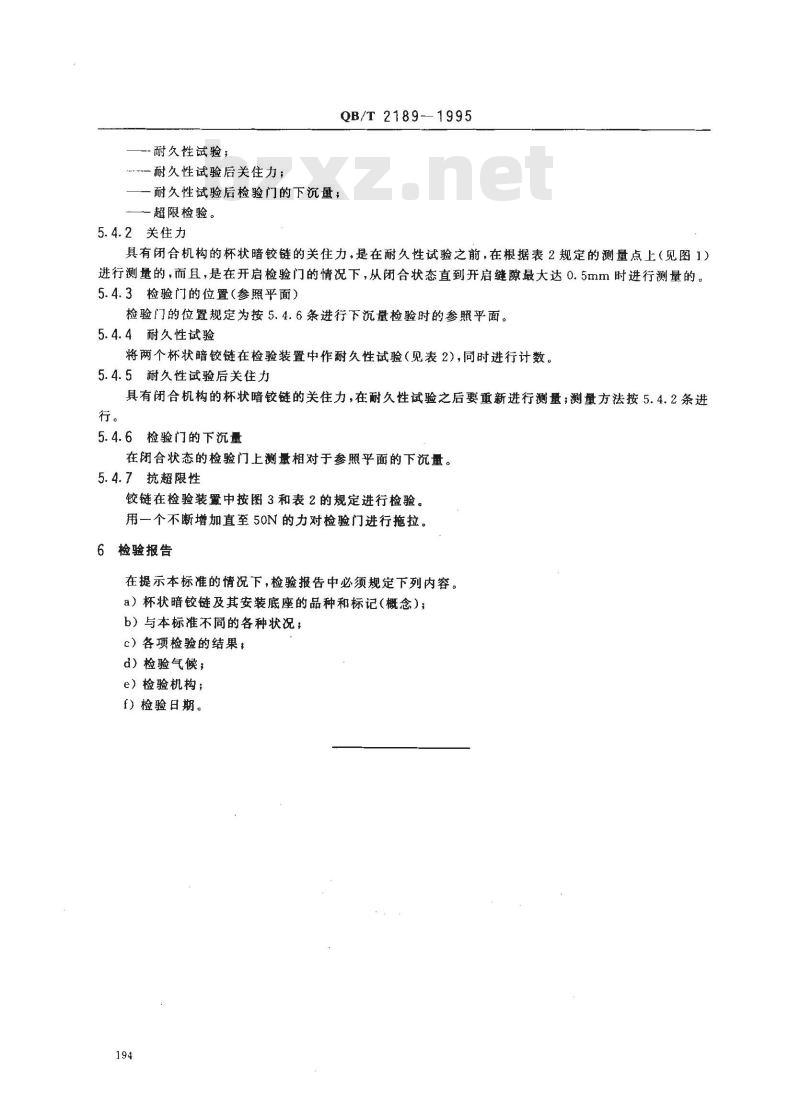

5.4.2关住力
具有闭合机构的杯状暗铰链的关住力，是在耐久性试验之前，在根据表2规定的测量点上（见图1）进行测量的，而且，是在开启检验门的情况下，从闭合状态直到开启缝隙最大达0.5mm时进行测量的。5.4.3检验门的位置（参照平面）检验门的位置规定为按5.4.6条进行下沉量检验时的参照平面。5.4.4耐久性试验
将两个杯状暗铰链在检验装置中作耐久性试验（见表2)，同时进行计数。5.4.5耐久性试验后关往力
具有闭合机构的杯状暗铰链的关住力，在耐久性试验之后要重新进行测量；测量方法按5.4.2条进5.4.6检验门的下沉量
在闭合状态的检验门上测量相对于参照平面的下沉量。5.4.7抗超限性
铰链在检验装置中按图 3 和表 2 的规定进行检验。用一个不断增加直至50N的力对检验门进行拖拉。6检验报告
在提示本标准的情况下，检验报告中必须规定下列内容。a）杯状暗铰链及其安装底座的品种和标记（概念）；b）与本标准不同的各种状况；
c）各项检验的结果，
d）检验气候；
e）检验机构；
f）检验日期。
