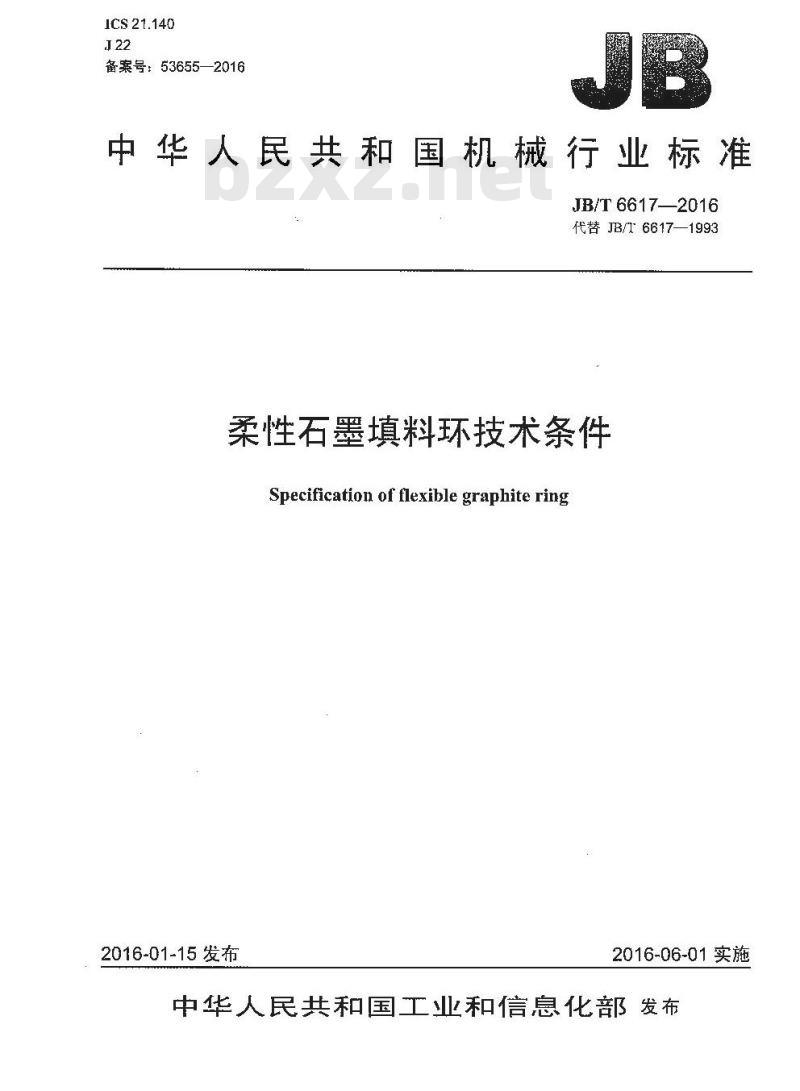

【行业标准】 柔性石墨填料环技术条件

ICS21.140
备案号：53655—2016
中华人民共和国机械行业标准
JB/T6617—2016Www.bzxZ.net
代替JB/T6617—1993
柔性石墨填料环技术条件
Specification of flexible graphite ring2016-01-15发布
2016-06-01实施

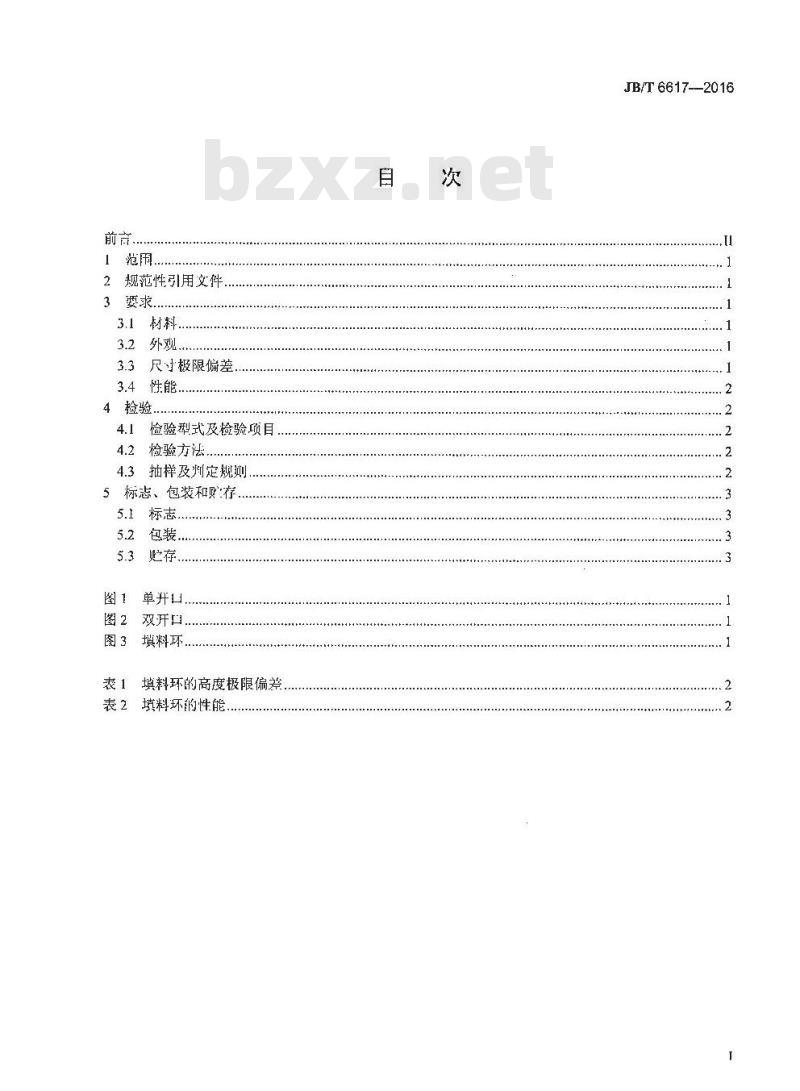

中华人民共和国工业和信息化部发布前言
规范性引用文件
3.1材料，
3.2外观
3.3尺寸极限偏差
3.4性能
4检验
4.1检验型式及检验项目
4.2检验方法，
4.3抽样及判定规测
5标志、包装和购存...
..标志
贬存，
单开口，
双开口．
填料环
填料环的高度极限偏差，
填料环的性能
JB/T6617-2016
JB/T6617—2016

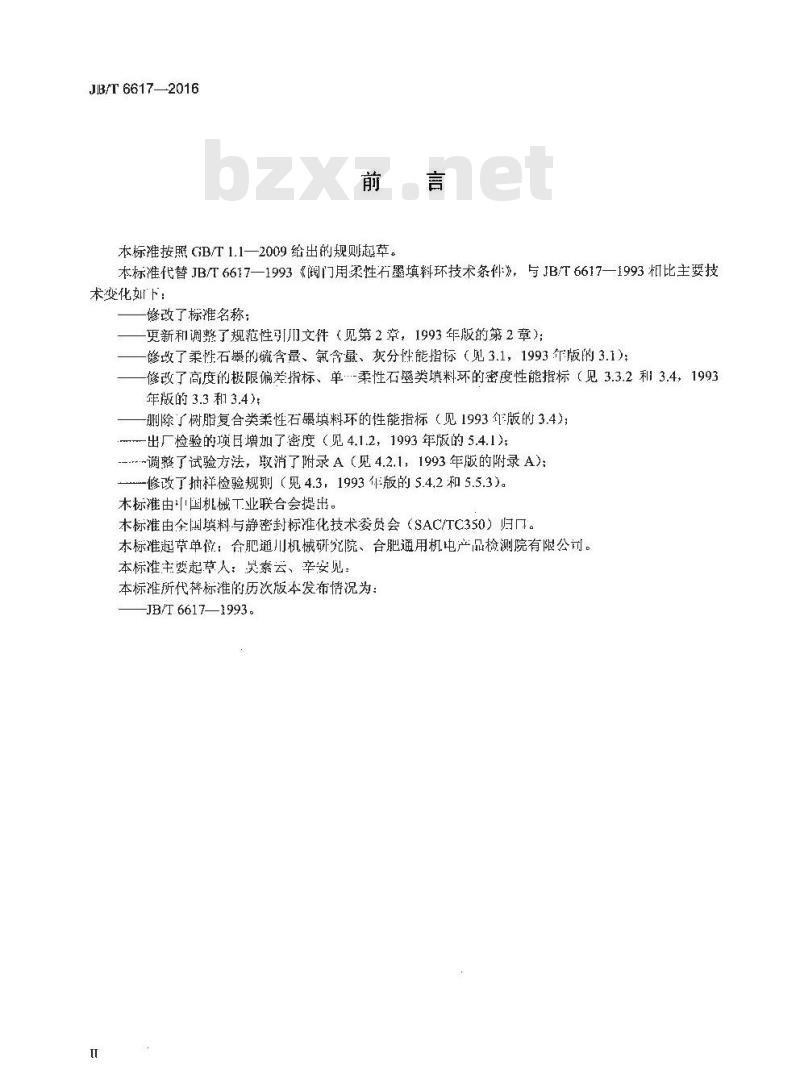

本标推按照GB/T1.1—2009给出的规则起草。本标准代替.JB/T6617—1993《阀门用策性石墨填料环技术条件》，与JB/T6617—1993机比主要技变化如下：
修改了标推名称；
更新和调整了规范性引文件（见第2章，1993年版的第2章）；修改了柔性石墨的硫含量、氯含量、灰分性能指标（见3.1，1993年版的3.1)：修改了高度的极限偏差指标、单-柔性石墨类填料环的密度性能指标（见3.3.2利3.4，1993年版的3.3和3.4)；
一删除了树脂复合类柔性石墨填料环的性能指标（见1993版的3.4）；-出厂检验的项目增加了密度（见4.1.2，1993年版的5.4.1）；\~调整了试验方法，取消了附录A（见4.2.1，1993年版的附录A);修改了摘样检验规则（见4.3，1993年版的5.4.2和5.5.3）。本标准由国机械工业联合会提出。本标准由全国填料与静密封标准化技术委员会（SAC/TC350）归口。本标准起单位：肥通川机械研究院、合肥通用机电产品检测院有限公前。本标准主要起草人：吴素云、辛安见：本标准所代替标准的历次版本发布情况为：JR/T 66171993,

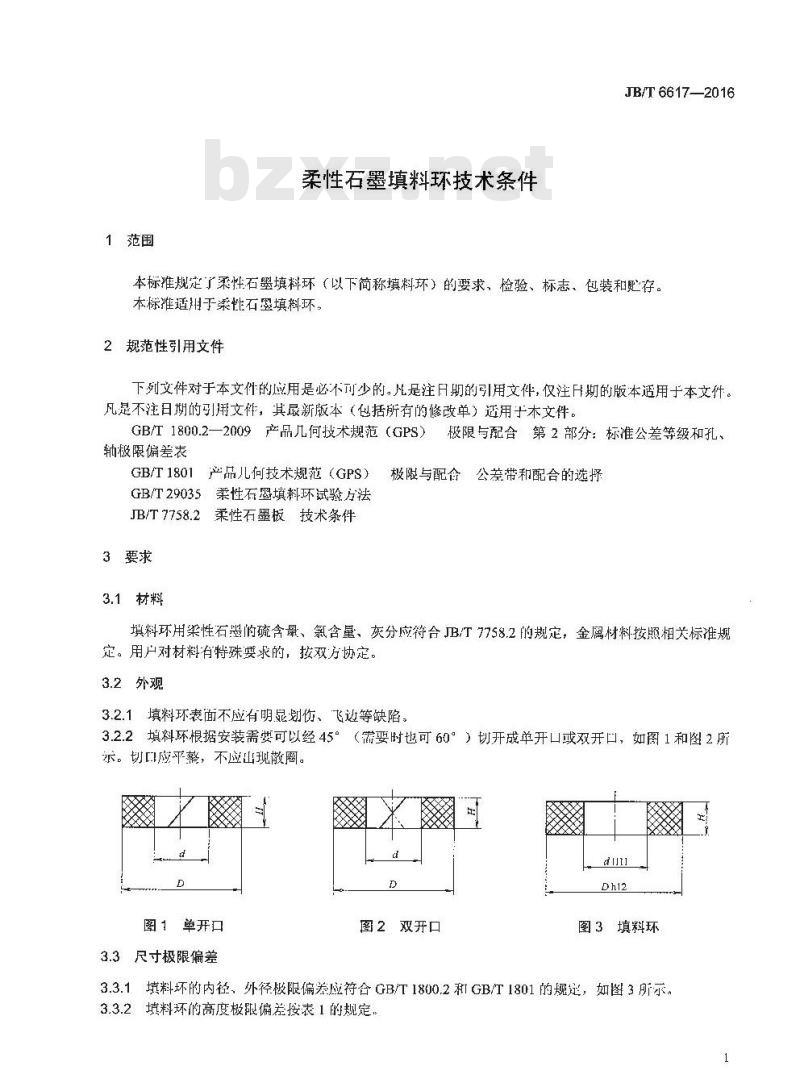

1范围
柔性石墨填料环技术条件
JB/T6617—2016
本标准规定了柔性石墨填料环（以下简称填料环）的要求、检验、标志、包装和贮存。本标准适州于柔性石墨填科环
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注H期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/1800.2—2009产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏差表
产品儿何技术规范（GPS）
GB/T1801
柔性石墨填料环试验方法
GB/T29035
柔性石墨板技术条件
JB/T 7758.2
3要求
3.1材料
极限与配仓公差带和配合的选
填料环用柔性石墨的硫含量、氯含量、灰分应符合JB/T7758.2的规定，金属材料按照相关标准规定。用户对材料有特殊要求的，按双方协定。3.2外观
3.2.1填料环表面不应有明显划伤、飞边等缺陷。3.2.2填料环根据安装需要可以经45°（需要时也可60°）切开成单开口或双开口，如图1和图2所派。切应平整，不应现散圈。
图1单开口
3.3尺寸极限偏差
图2双开口
图3填料环
3.3.1填料坏的内径、外径极限偏差应符合GB/T1800.2利GB/T1801的规延，如图3所示。3.3.2填料环的高度极限偏差按表1的规定，1
JB/T66172016
外径D

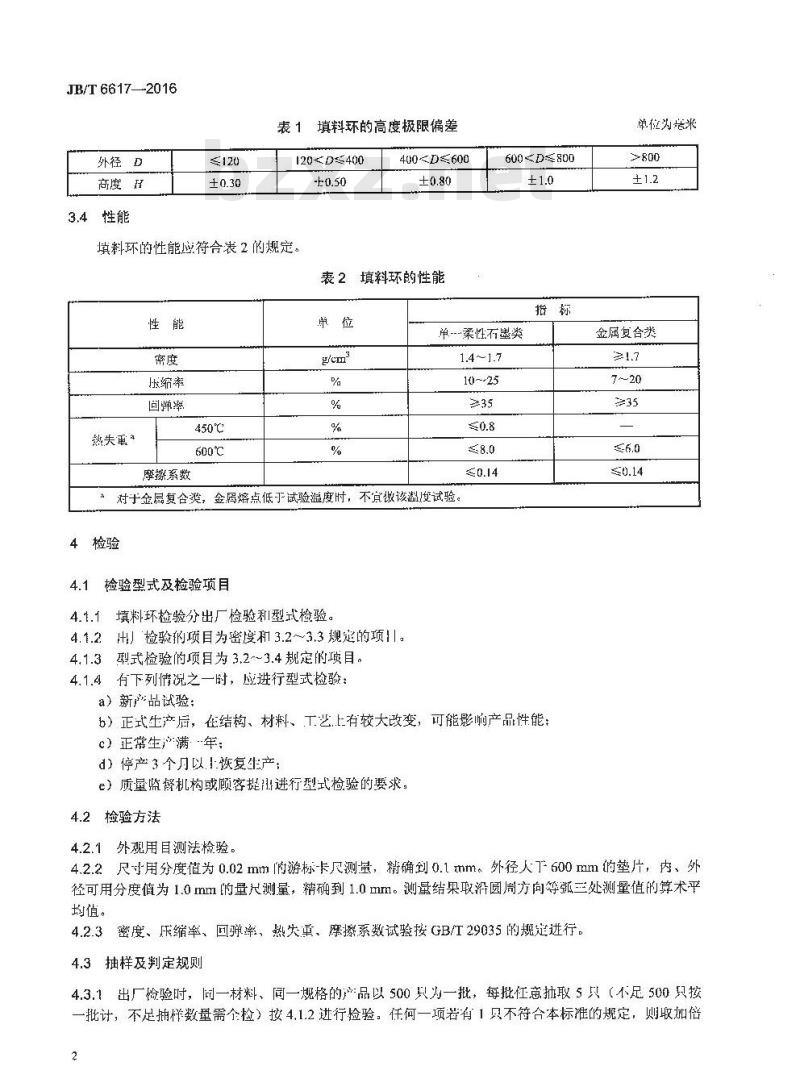

3.4性能
表1填料环的高度极限偏差
120-D≤400
填料环的性能应符合表2的规定。400D≤600
表2填料环的性能
服缩率
回弹率
热失重*
摩擦系数
450℃
600℃
600D≤800
单柔性石墨类
10~-25
对于金局复合类，金属熔点低于试验滥度时，不宣做该温/试验。检验
检验型式及检验项目
4.1.1填料环检验分出厂检验和型式检验。4.1.2出）检验的项目为密度和3.2～3.3规定的项11。4.1.3型式检验的项目为3.2~3.4规定的项目。4.1.4有下列情况之一时，应进行型式检验：a）新产品试验；
b）正式生产后，在结构、材料、工艺.上有较大改变，可能影响产品性能：c）正常生满年：
d）停产3个月以！恢复生产：
e）质量监督机构或顾客提出进行型式检验的要求。4.2检验方法
4.2.1外观用目测法检验。
单位为旁米
金属复合类
4.2.2尺寸用分度值为0.02mm怕游标卡尺测量，精确到0.1mm。外径人600mm的垫片，内，外径可用分度值为1.0mm的量尺测量，精确到1.0mm。测量结果取沿圆周方向等弧三处测量值的算术平均值。
4.2.3密度、压缩率、回弹率、熟失重、摩擦系数试验按GB/T29035的规定进行。4.3抽样及判定规则
4.3.1出厂检验时，同一材料、同一规格的产品以500只为一批，每批任意抛取5只（不足500只按一批计，不足拥样数量需个检）按4.1.2进行捡验。任何一项若有1贝不符合本标准的规定，则取加倍2
JB/T 6617-2016
数量的样品对该项进行复检：若仍有1只不符含本标准的规定，则该批产品需全检。外观应企检。4.3.2型式检验时，同，材料、同一规格的产品为一批，随机取足够检验用量的样品，按4.1.3进行检验。任何一项不符合本标准规定，则判定该批产品型式检验不合格。5标志、包装和购存
5.1标志
产品出厂时，应有产品合格证，其下注明：a）产品名称：
b）制造组织名称利/或商标；
c）产品数量；
d）产品规格：
e）制造口期；
f）材质：
g）产品批号：
h）检验员姓名或代号。
5.2包装
除用户另有规定外，产品应按材料、规格分别包装，包装应保证产品在购存和运输过程中不致损坏。5.3贮存
产品的购存应符合材料的要求，产品在存期间应放置在常温及通风干燥的仓库内，防山日光直接照射，远离热源。
