【国家标准】 微孔功能薄膜 孔隙率测定方法 十六烷吸收法

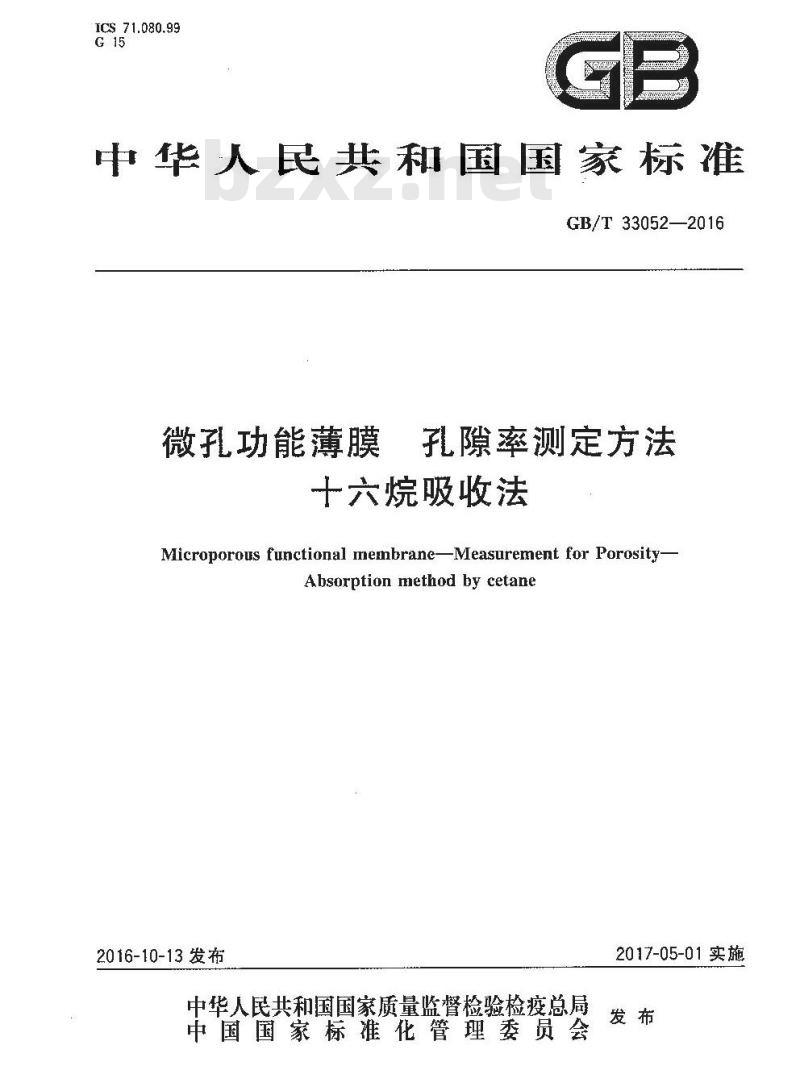

ICS 71.080.99
中华人民共和国国家标准
GB/T33052—2016
微孔功能薄膜
孔隙率测定方法
一六烷吸收法
Microporous functional membrane-Measurement for Porosity-Absorption method by cetane
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-05-01实施

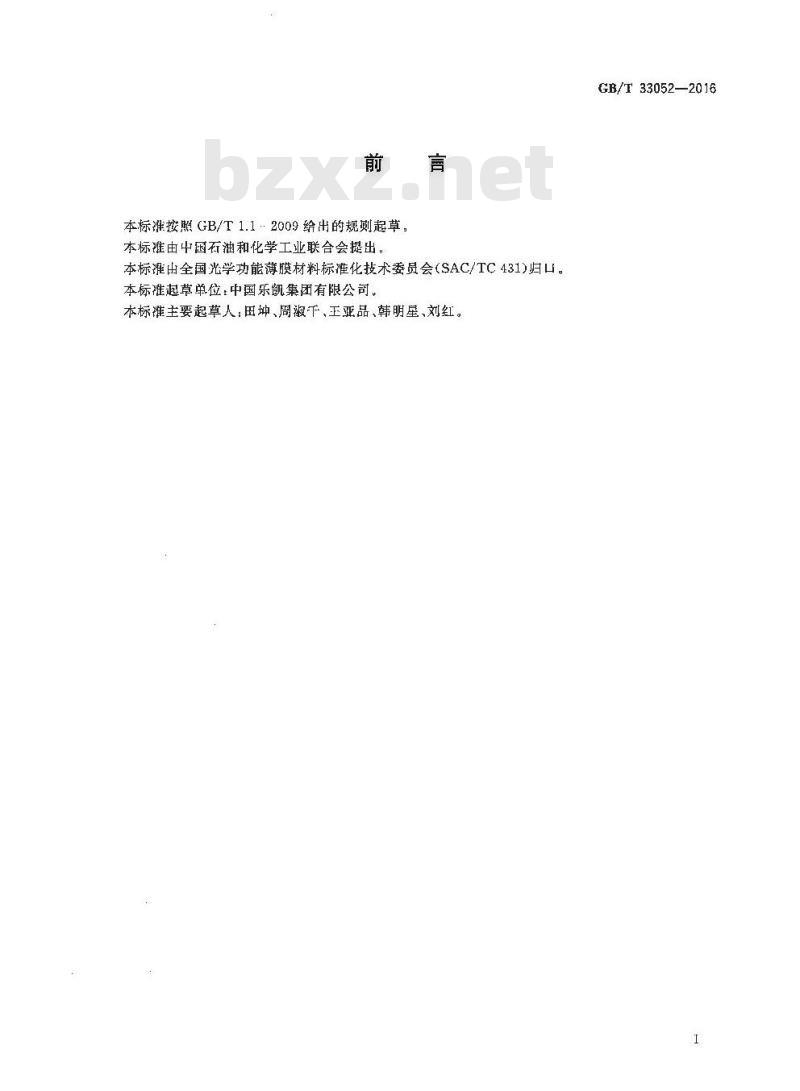

本标谁按照GB/T1.1·2009给出的规则起草，本标由中国石油和化学工业联合会提出本标准由全国光学功能薄膜材料标准化技术委员会(SAC/TC431)归口。本标准起草单位：中国乐凯集团有限公司。本标主要起草人：田坤、周淑下、王亚品、韩明星刘红。GB/T33052—2016

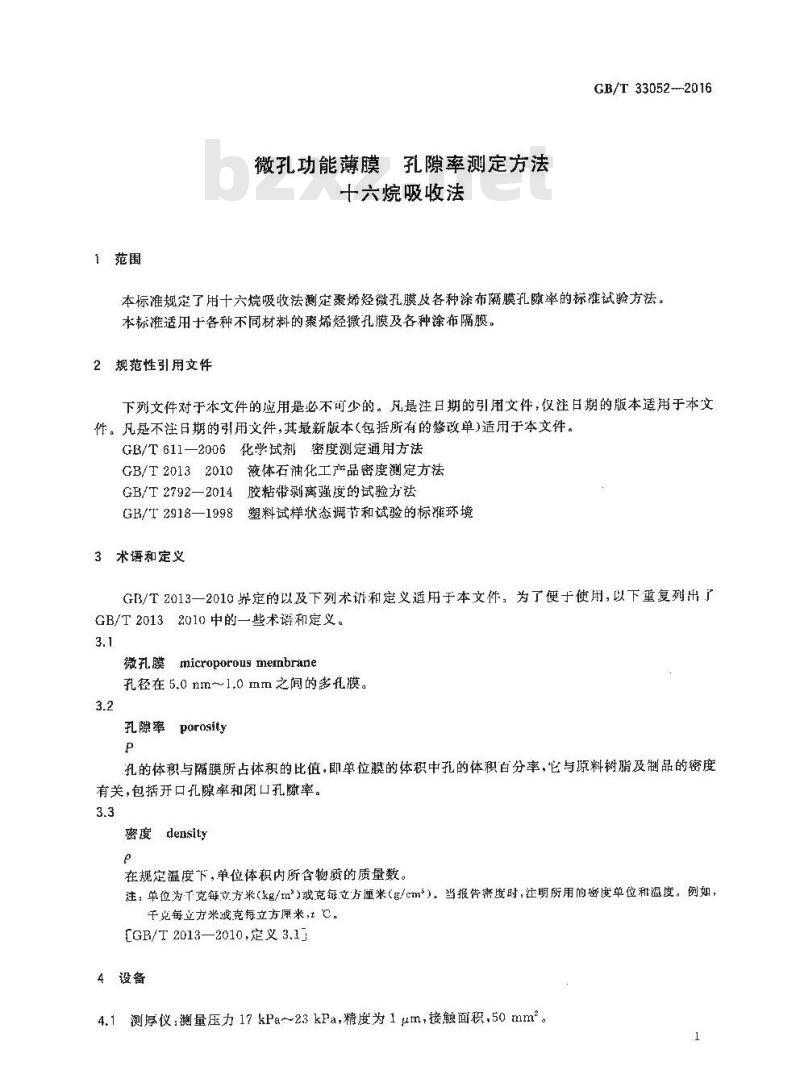

飞范围
微孔功能薄膜孔隙率测定方法
十六烷吸收法
GB/T 33052--2016
本标准规定了用十六烷吸收法测定聚烯烃微孔膜及各种涂布厢膜孔隙率的标准试验方法。本标准适用十各种不同材料的聚烯烃微孔膜及各种涂布隔膜。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T611—2006化学试剂密度测定通用方法GB/T20132010
液体石油化工产品密度测定方法GB/T2792—2014胶粘带剥离强度的试验方法GB/T 2918—1998
3术语和定义
塑料试样状态调节和试验的标准环境GB/T2013一2010界定的以及下列术和定义适用于本文件，为了便于使用，以下重复列出了GB/T20132010中的—些术谱和定义。3.1
微孔膜microporous membrane
孔径在5.0nm~1.0mm之间的多孔膜。3.2
孔隙率porosity
孔的体积与隔膜所占体积的比值，即单位膜的体积中孔的体积白分率，它与原料树脂及制品的密度有关，包括开口孔隙率和闭口孔隙率。3.3
密度densitybzxz.net
在规定温度下，单位体积内所含物质的质量数。注：单位为T克每立方米（kg/m）或克每立方厘米（g/cm）。当报告密度时，注明所用的密度单位和温度。例如，千克每立方米或克每立方愿米，。[GB/T 2013—2010,定义 3,1]
4设备
4.1测厚仪：測量压力17kPa~23kPa，精度为1μm，接触面积，50mm。1
TYKAONiKAca

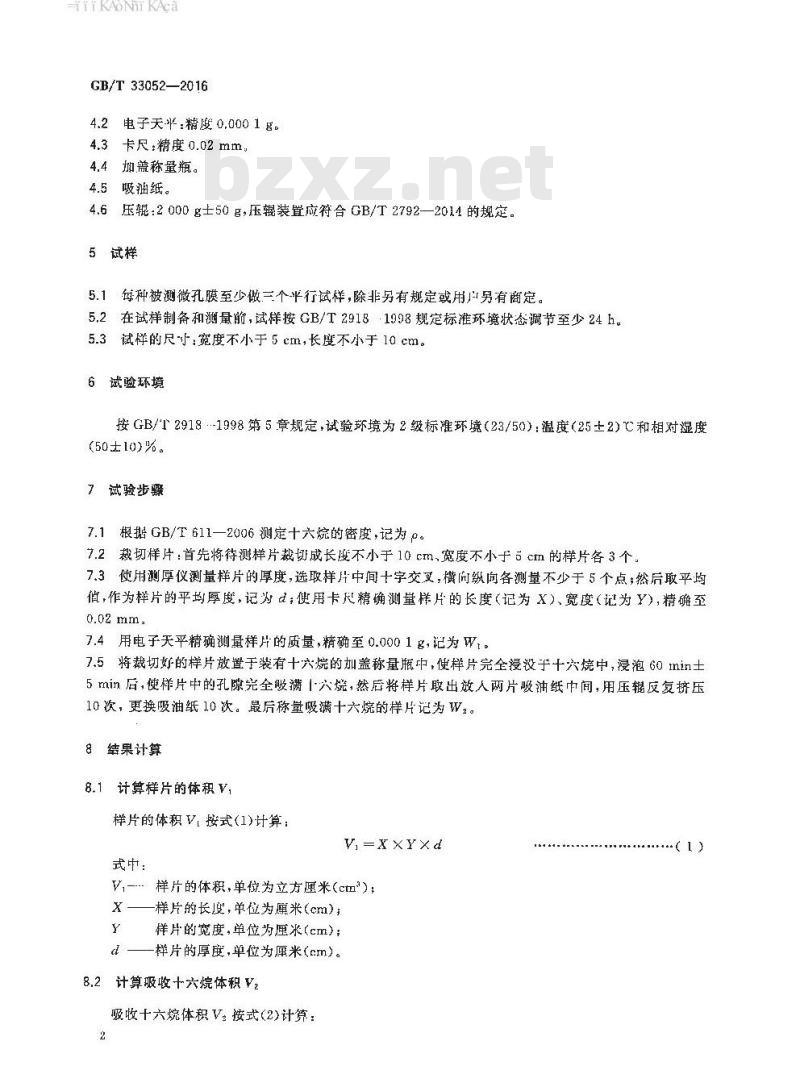

GB/T 33052—2016
电子天平：精度0.0001。
4.3卡尺：精度0.02mm，
4.4加盖称量瓶。
5吸油纸。
4.6压辊：2000g士50g，压辑装置应符合GB/T2792—2014的规定。5试样
5.1每种被测微孔膜至少做三个平行试样，除非另有规定或用另有商定。5.2在试样制备和测量前，试群按GB/T2918·1998规定标准环境状态调节至少24h。5.3试样的尺：宽度不小于5cm，长度不小于10cm。6试验环境
按GB/T2918-1998第5章规定，试验环境为2级标准环境（23/50）：温度（25土2）℃和相对湿度(50±10)%。
7试验步骤
7.1根据GB/T611—2006测定十六烷的密度，记为0。7.2裁切样片：首先将待测样片裁切成长度不小于10cm，宽度不小于cm的样片各3个7.3使用测厚仪测量样片的厚度，选取样片中间十字交叉，横间纵向各测量不少于5个点，然后取平均值，作为样片的平均厚度，记为d；使用卡尺精确测量样片的长度（记为X）、宽度（记为Y），精确至0.02 mm.
7.4用电子天平精确测量样片的质量，精确至0.0001g，记为Wt。7.5将裁切好的样片放置于装有十穴烷的加盖称量瓶中，使样片完全浸没于十穴烷中，浸泡60min士5min后，使样片中的孔隙光全吸满1穴烧，然后将样片取出放人两片吸油纸中间，用压辊反复挤压10次，更换吸油纸10次。最后称量吸满十六烷的样片记为W2。8结果计算
8.1计算样片的体积V，
样片的体积V按式(1)计算：
V,=XXY×d
式中：
V,-样片的体积，单位为立方厘米（ctn\);X—样片的长度，单位为米（cm）；Y
样片的宽度，单位为厘米（cm)；d样片的厚度，单位为米(em)。
8.2计算吸收十六烷体积V2
吸收十六烷体积V接式(2)计算：2
KAOiKAca

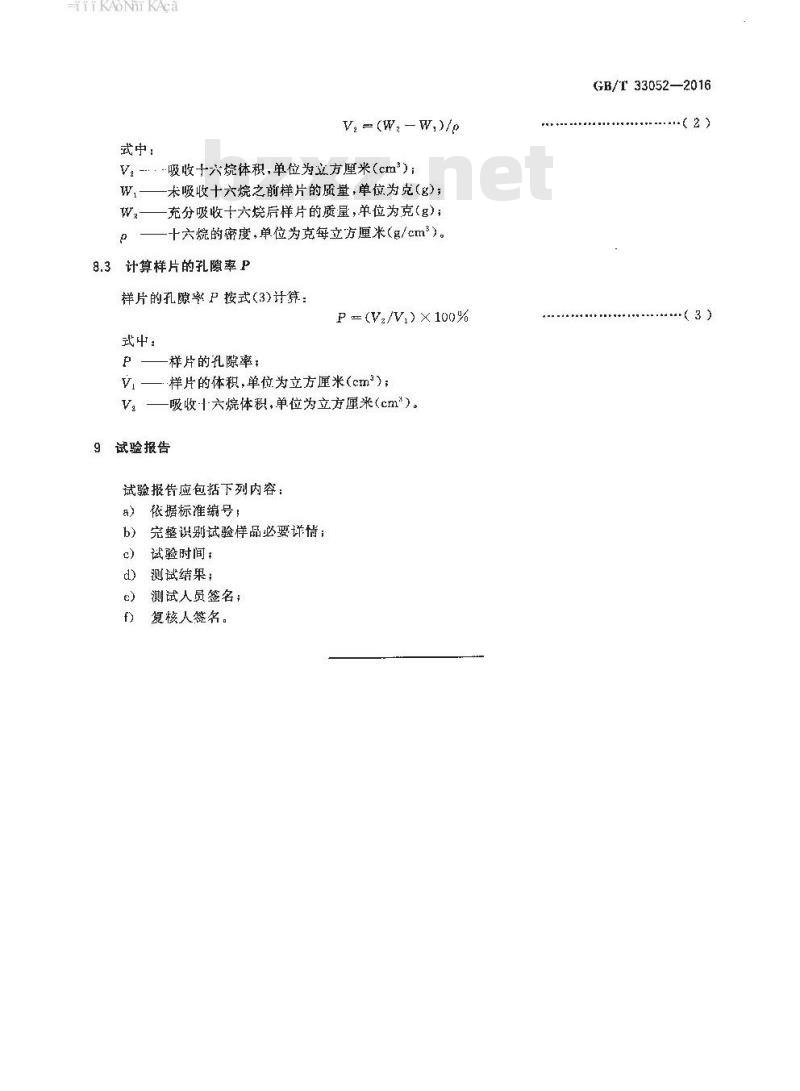

式中：
V, -(W. -W,)/p
V.吸收十六烷体积，单位为立方厘米（cm*);W,
卡吸收十六烷之前样片的质量，单位为克（g)；W，—充分吸收十六烧后样片的质量，单位为克（g）；十六烷的密度，单位为克每立方厘米（g/cm2）。8.3计算样片的孔隙率P
样片的孔隙率P按式(3)计算：
P (V2/V1) X 100%
式中：
样片的孔隙率：
V—样片的体积，单位为立方厘米（cm\）；V。吸收-1六烷体积，单位为立方厘米（cm\）。9试验报告
试验报告应包括下列内容：
依据标准编号：
完整识别试验样品必要详情；
试验时间：
测试结果
测试人员签名：
复核人签名。
GB/T33052—2016
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
