【轻工行业标准(QB)】 夹扭剪切两用钳 带刃尖嘴钳

QB/T2442.3-—1999

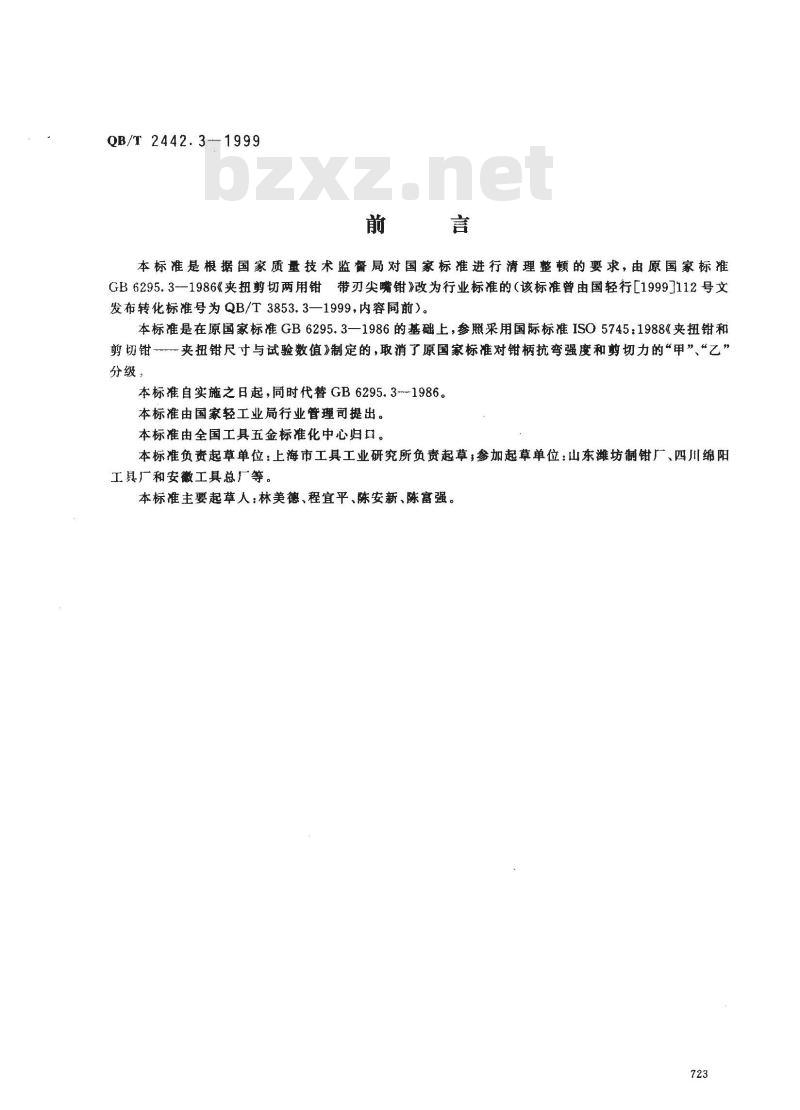

本标准是根据国家质量技术监督局对国家标准进行清理整顿的要求，由原国家标准GB6295.3--1986《夹扭剪切两用钳带刃尖嘴钳》改为行业标准的（该标准曾由国轻行［19997112号文发布转化标准号为QB/T3853.3—1999，内容同前）。本标准是在原国家标准GB6295.3—1986的基础上，参照采用国际标准ISO5745：1988《夹扭钳和剪切钳一夹扭钳尺寸与试验数值》制定的，取消了原国家标准对钳柄抗弯强度和剪切力的“甲”“乙”分级。
本标准自实施之日起，同时代替GB6295.3-1986。本标准由国家轻工业局行业管理司提出。本标准由全国工具五金标准化中心归具。本标准负责起草单位：上海市工具工业研究所负责起草，参加起草单位：山东潍坊制钳厂、四川绵阳工具厂和安徽工具总厂等。
本标准主要起草人：林美德、程宜平、陈安新、陈富强。723bZxz.net

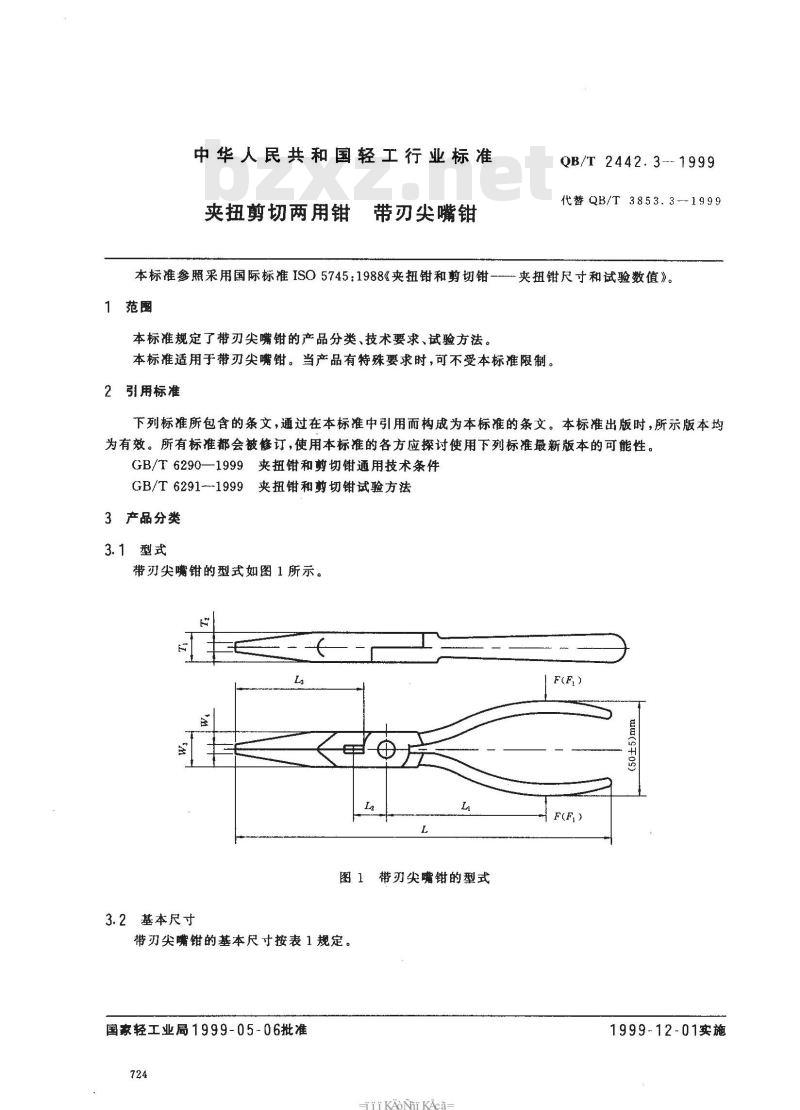

中华人民共和国轻工行业标准
夹扭剪切两用钳
带刃尖嘴钳
QB/T 2442.3---1999
代替QB/T3853.3--1999
本标准参照采用国际标准ISO5745：1988《夹扭钳和剪切钳—夹扭钳尺寸和试验数值》。1范围
本标准规定了带刃尖嘴钳的产品分类、技术要求、试验方法。本标准适用于带刃尖嘴钳。当产品有特殊要求时，可不受本标准限制。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6290—1999夹扭钳和剪切钳通用技术条件GB/T6291-1999夹扭钳和剪切钳试验方法3产品分类
3.1型式
带刃尖嘴钳的型式如图1所示。
3.2基本尺寸
带刃尖嘴钳的基本尺寸按表1规定。国家轻工业局1999-05-06批准
带刃尖嘴钳的型式
1999-12-01实施
HTKAoNiKAca
125±6
140±7
160±8
180±9
200±10
QB/T2442.3-—1999

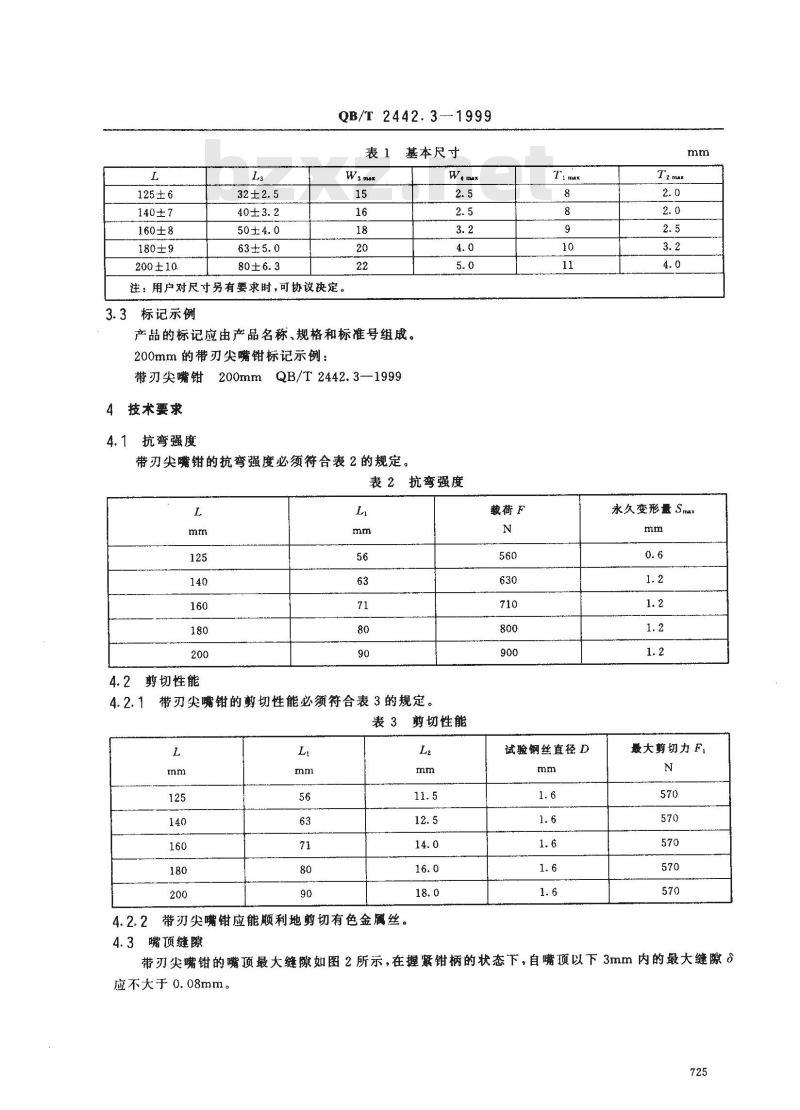

基本尺寸
注：用户对尺寸另有要求时，可协议决定。3.3标记示例
产品的标记应由产品名称、规格和标准号组成。200mm的带刃尖嘴钳标记示例：
QB/T2442.3—1999
带刃尖嘴钳200mm
4技术要求
抗弯强度
带刃尖嘴钳的抗弯强度必须符合表2的规定。W.mx
表2抗弯强度
4.2剪切性能
带刃尖嘴钳的剪切性能必须符合表3的规定。表 3剪切性能
带刃尖嘴钳应能顺利地剪切有色金属丝。4.2.2
载街F
试验钢丝直径 D
T2 max
永久变形量 S max
最大剪切力F
4.3嘴顶缝隙
带刃尖嘴钳的嘴顶最大缝隙如图2所示，在握紧钳柄的状态下，自嘴项以下3mm内的最大缝隙3应不大于0.08mm。
4.4其他技术要求
QB/T2442.3-1999

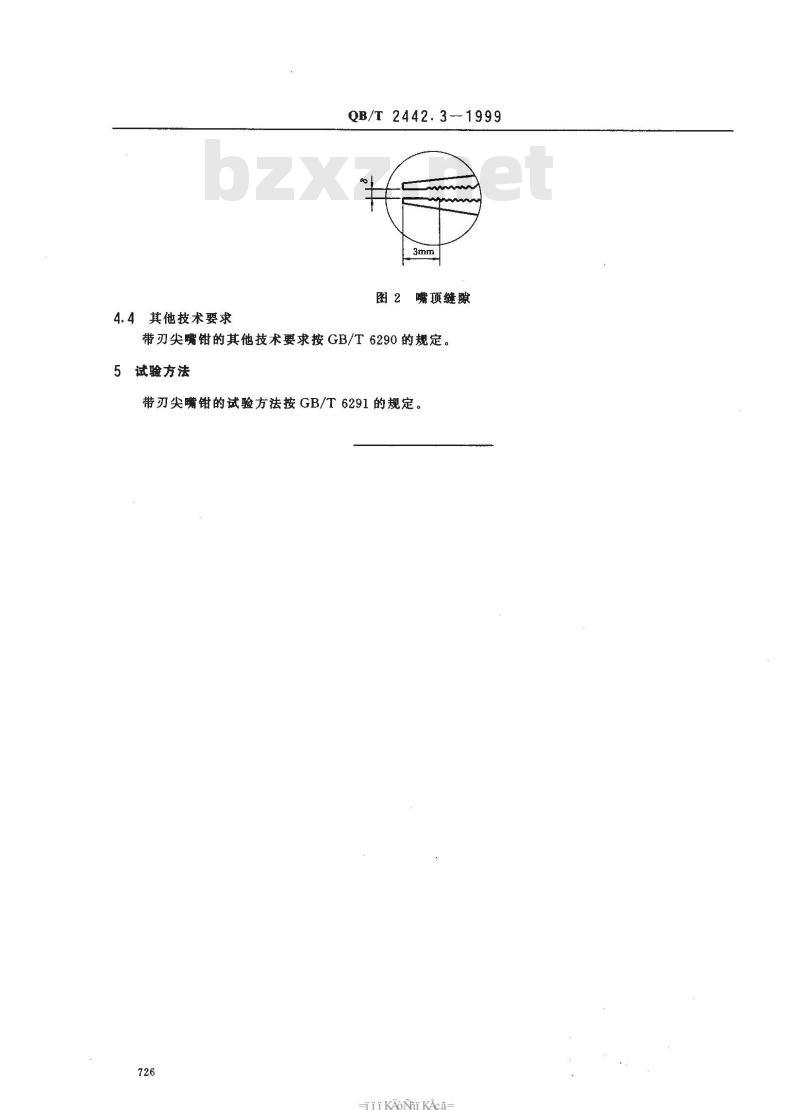

图2 嘴顶缝隙
带刃尖嘴钳的其他技术要求按GB/T6290的规定。试验方法
带刃尖嘴钳的试验方法按GB/T6291的规定。726
r KAoN KAca-
