中华人民共和国轻工行业标准
1 主题内容与适用范围
QB/T 1702.5—1993
本标准规定了GT6J18型预热器产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于GT11B1型番茄酱成套设备中的预热器。2引用标准
GB150钢制压力容器
GB/T14253轻工机械通用技术条件JB/T302铸件缺陷名称分类
QB/T1588.1轻工机械焊接件通用技术条件切削加工件通用技术条件
QB/T 1588.2轻工机械
QB/T1588.3轻工机械
装配通用技术条件
涂漆通用技术条件
QB/T1588.4轻工机械
QB/T1702.112t/d番茄酱成套设备3产品分类
3.1产品型式
本产品是卧式列管式加热器。
3.2产品型号
一设备设计顺序号
一设备品种代号（预热）
设备类别代号（物料加工）
一设备专业代号（罐头机械）
注：产品型号由轻工业部杭州轻工机械设计研究所统一归口颁发。3.3基本参数

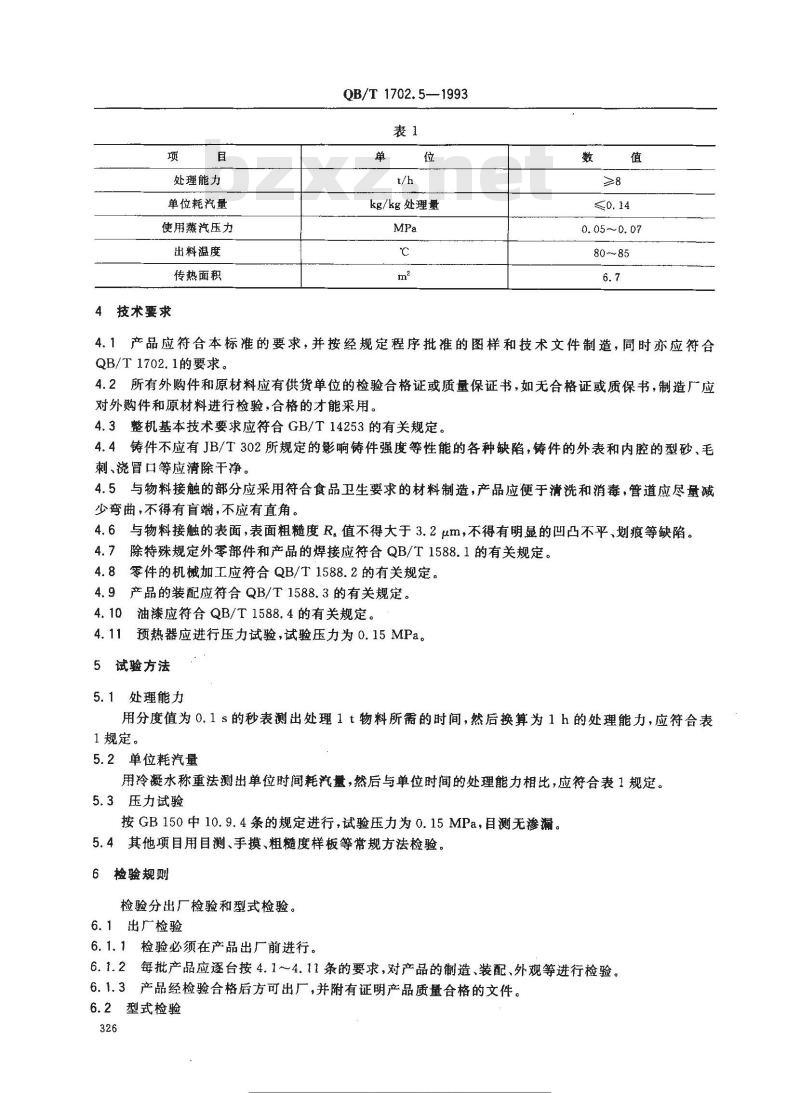

基本参数见表1。
中华人民共和国轻工业部1993-03-28批准手能
各类标注行业资科免费下载
1993-10-01实施
处理能力
单位耗汽量
使用蒸汽压力
出料温度
传热面积
4技术要求
QB/T1702.5—1993
kg/kg处理量
0.05~0.07
4.1产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造，同时亦应符合QB/T1702.1的要求。
4.2所有外购件和原材料应有供货单位的检验合格证或质量保证书，如无合格证或质保书，制造厂应对外购件和原材料进行检验，合格的才能采用。4.3整机基本技术要求应符合GB/T14253的有关规定。4.4铸件不应有JB/T302所规定的影响铸件强度等性能的各种缺陷，铸件的外表和内腔的型砂、毛刺、浇冒口等应清除干净。
4.5与物料接触的部分应采用符合食品卫生要求的材料制造，产品应便于清洗和消毒，管道应尽量减少弯曲，不得有盲端，不应有直角。4.6与物料接触的表面，表面粗糙度R。值不得大于3.2um，不得有明显的凹凸不平、划痕等缺陷。4.7除特殊规定外零部件和产品的焊接应符合QB/T1588.1的有关规定。4.8零件的机械加工应符合QB/T1588.2的有关规定。4.9产品的装配应符合QB/T1588.3的有关规定。4.10油漆应符合QB/T1588.4的有关规定。预热器应进行压力试验，试验压力为0.15MPa。4.11
5试验方法
5.1处理能力
用分度值为0.1s的秒表测出处理1t物料所需的时间，然后换算为1h的处理能力，应符合表1规定。
5.2单位耗汽量
用冷凝水称重法测出单位时间耗汽量，然后与单位时间的处理能力相比，应符合表1规定。5.3压力试验
按GB150中10.9.4条的规定进行，试验压力为0.15MPa，目测无渗漏。5.4其他项目用目测、手摸、粗糙度样板等常规方法检验。6检验规则
检验分出厂检验和型式检验。
6.1出厂检验
6.1.1检验必须在产品出厂前进行。6.1.2每批产品应逐台按4.1～4.11条的要求，对产品的制造、装配、外观等进行检验。6.1.3产品经检验合格后方可出厂，并附有证明产品质量合格的文件。6.2型式检验
QB/T 1702.5—1993

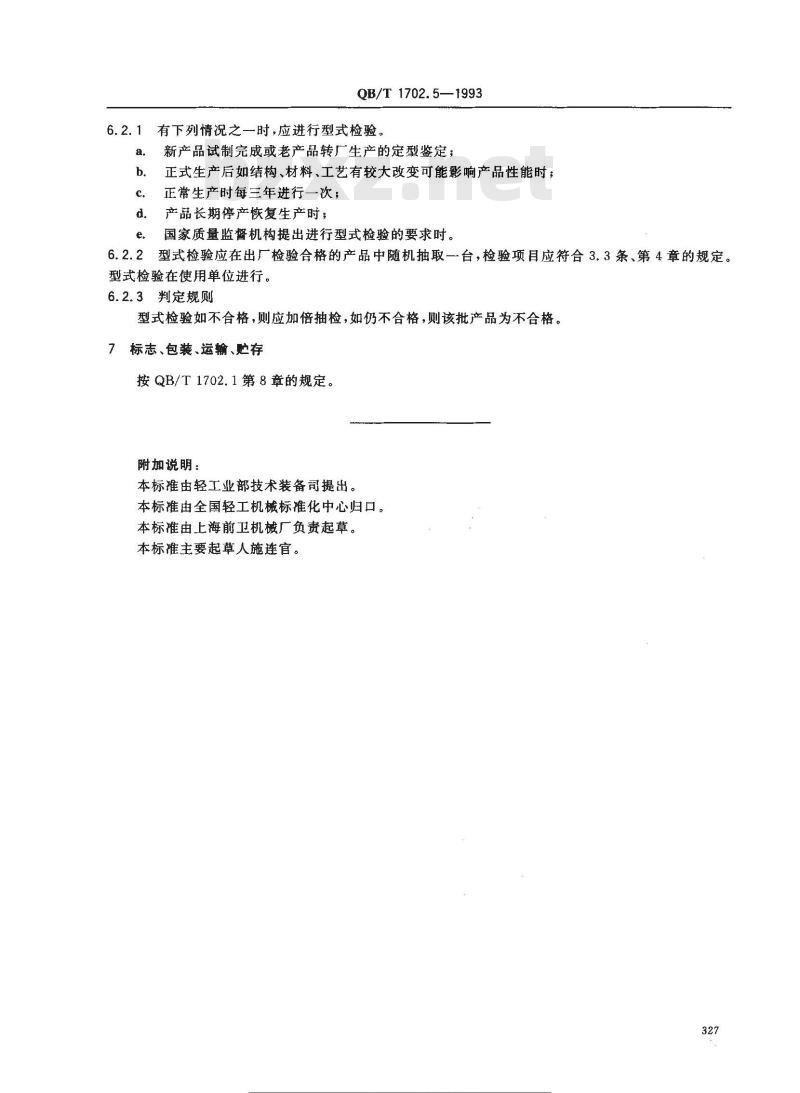

6.2.1有下列情况之一时，应进行型式检验。a.bZxz.net
新产品试制完成或老产品转厂生产的定型鉴定；正式生产后如结构、材料、工艺有较大改变可能影响产品性能时；正常生产时每三年进行一次；
产品长期停产恢复生产时；
国家质量监督机构提出进行型式检验的要求时6.2.2型式检验应在出厂检验合格的产品中随机抽取一台，检验项目应符合3.3条、第4章的规定。型式检验在使用单位进行。
6.2.3判定规则
型式检验如不合格，则应加倍抽检，如仍不合格，则该批产品为不合格。7标志、包装、运输、贮存
按QB/T1702.1第8章的规定。
附加说明：
本标准由轻工业部技术装备司提出。本标准由全国轻工机械标准化中心归口。本标准由上海前卫机械厂负责起草。本标准主要起草人施连官。
