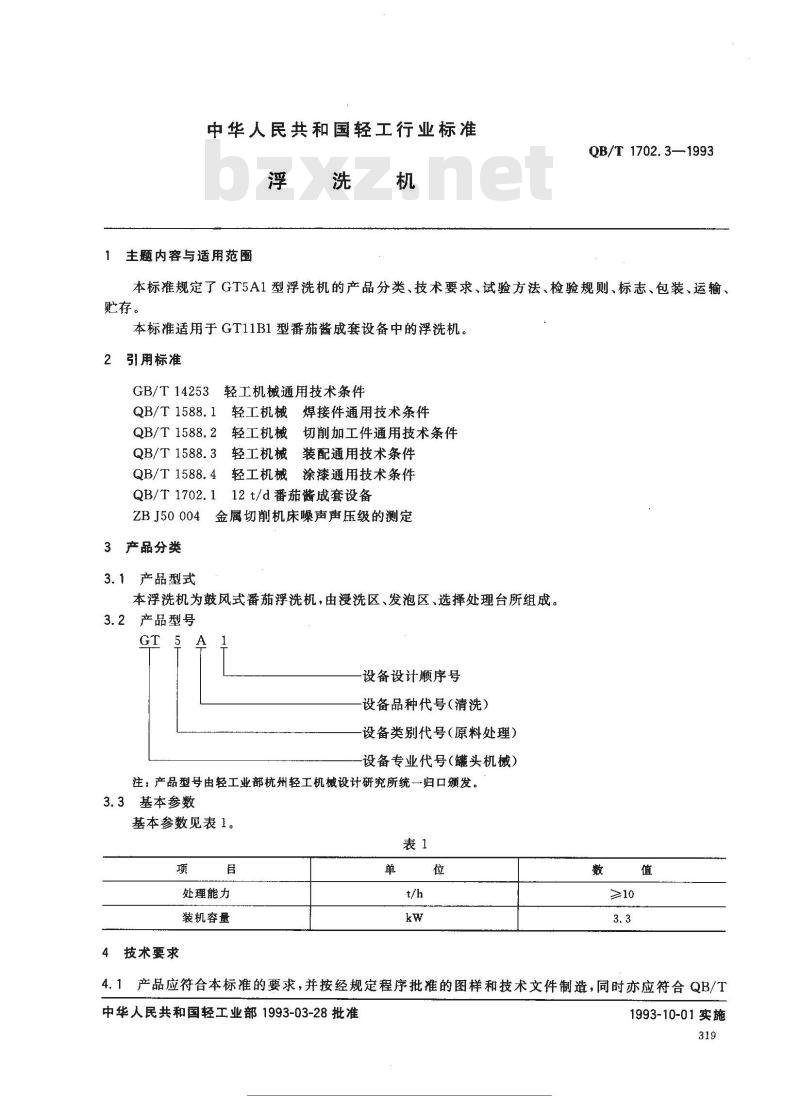

【轻工行业标准(QB)】 浮洗机

中华人民共和国轻工行业标准
主题内容与适用范围
QB/T 1702. 3—1993
本标准规定了GT5A1型浮洗机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于GT11B1 型番茄酱成套设备中的浮洗机。2
引用标准
GB/T14253轻工机械通用技术条件QB/T 1588.1
轻工机械焊接件通用技术条件
QB/T 1588. 2
切削加工件通用技术条件
轻工机械
QB/T 1588. 3
QB/T 1588. 4
轻工机械
装配通用技术条件
轻工机械涂漆通用技术条件
QB/T 1702,1
12t/d番茄酱成套设备
金属切削机床噪声声压级的测定ZB J50 004
3产品分类
3.1产品型式
本浮洗机为鼓风式番茄浮洗机，由浸洗区、发泡区、选择处理台所组成。3.2产品型号
设备设计顺序号
设备品种代号（清洗）
设备类别代号（原料处理）
设备专业代号（罐头机）
注：产品型号由轻工业部杭州轻工机械设计研究所统一归口颁发。3.3基本参数
基本参数见表1。
处理能力
装机容量
技术要求
4.1产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造，同时亦应符合QB/T中华人民共和国轻工业部1993-03-28批准准热实网
1993-10-01实施wwW.bzxz.Net
1702.1的要求。
QB/T 1702.3—1993
4.2所有外购件和原材料应有供货单位的检验合格证或质量保证书，如无合格证或质量保证书，制造厂应对外购件和原材料进行检验，合格的才能采用。4.3整机基本技术要求应符合GB/T14253的有关规定。4.4绝缘电阻不得小于2MQ,接地电阻不得大于0.2Q。4.5零部件和产品的焊接应符合QB/T1588.1的有关规定。4.6零件的机械加工应符合QB/T1588.2的有关规定。4.7产品的装配应符合QB/T1588.3的有关规定。同一传动轴上的链轮方位必须一致，所带动的链条紧密一致。
4.8油漆应符合QB/T1588.4的有关规定。4.9滚筒在选择台区间输送番茄时能自身转动。4.10空载噪声不得大于85dB(A)。5试验方法
5.1处理能力
用分度值为0.1s的秒表，测量处理1t物料所需的时间，然后换算为1h的处理能力，应符合表1规定。
5.2电功率消耗
用精度为0.5级的三相功率表测量，数值不得大于表1装机容量的规定。5.3绝缘电阻、接地电阻
在电机出线端子与机壳之间，用精度为1.0级的500V兆欧表测出绝缘电阻，应符合4.4条的规定；在机器接地端子与外壳之间，用精度为士0.0010的数字微欧计出接地电阻，应符合4.4条的规定。
5.4噪声
用精度为土1dB的声级计，按ZBJ50004的规定测试，应符合4.10条的规定。5.5其他项目用目测、耳听、手摸等常规方法检验。6检验规则
检验分出厂检验和型式检验。
6.1出厂检验
6.1.1检验必须在产品出厂前进行。6.1.2每批产品应逐台按规定程序批准的产品图样、技术文件和4.1～4.10条的要求，对产品的制造、装配、外观、安全卫生等进行检验。6.1.3产品经检验合格后方可出厂，并附有证明机器质量合格的文件。6.2型式检验
6.2.1有下列情况之一时，应进行型式检验。新产品试制完成或老产品转厂生产的定型鉴定；a.
正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时，b.
正常生产时每三年进行一次；
d．产品长期停产恢复生产时；
e。国家质量监督机构提出进行型式检验的要求时。6.2.2型式检验应在出厂检验合格的产品中随机抽取一台，检验项目应符合3.3条、第4章的规定。型式检验在使用单位进行。
准搜专网
华美标准行业资科力费一载

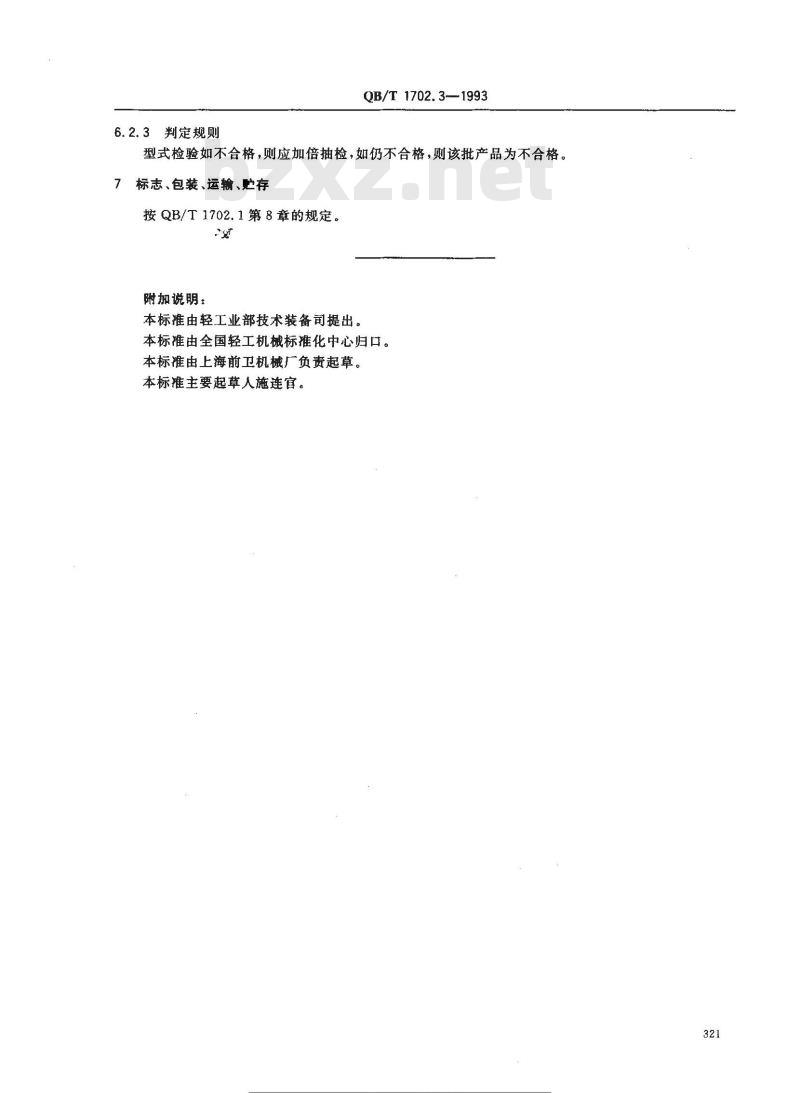

判定规则
QB/T 1702. 3-—1993
型式检验如不合格，则应加倍抽检，如仍不合格，则该批产品为不合格。7标志、包装、运输、贮存
按QB/T1702.1第8章的规定。
附加说明：
本标准由轻工业部技术装备司提出。本标准由全国轻工机械标推化中心归口。本标准由上海前卫机械厂负责起草。本标准主要起草人施连官。
