【轻工行业标准(QB)】 手摇钻

QB/T2210-1996

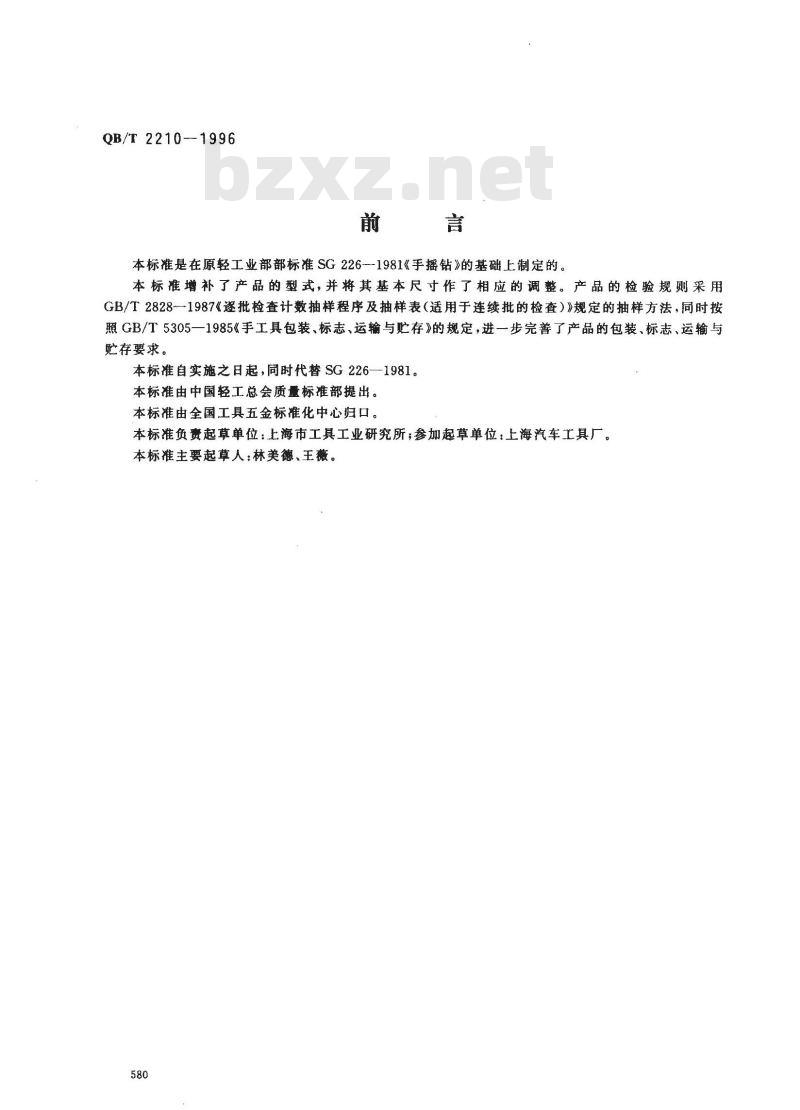

本标准是在原轻工业部部标准SG226-1981《手播钻》的基础上制定的。本标准增补了产品的型式，并将其基本尺寸作了相应的调整。产品的检验规则采用GB/T2828-1987《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定的抽样方法，同时按照GB/T5305一1985《手工具包装、标志、运输与贮存》的规定，进一步完善了产品的包装、标志、运输与贮存要求。
本标准自实施之日起，同时代替SG226—1981。本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准负贵起草单位：上海市工具工业研究所；参加起草单位：上海汽车工具厂。本标准主要起草人：林美德、王薇。580

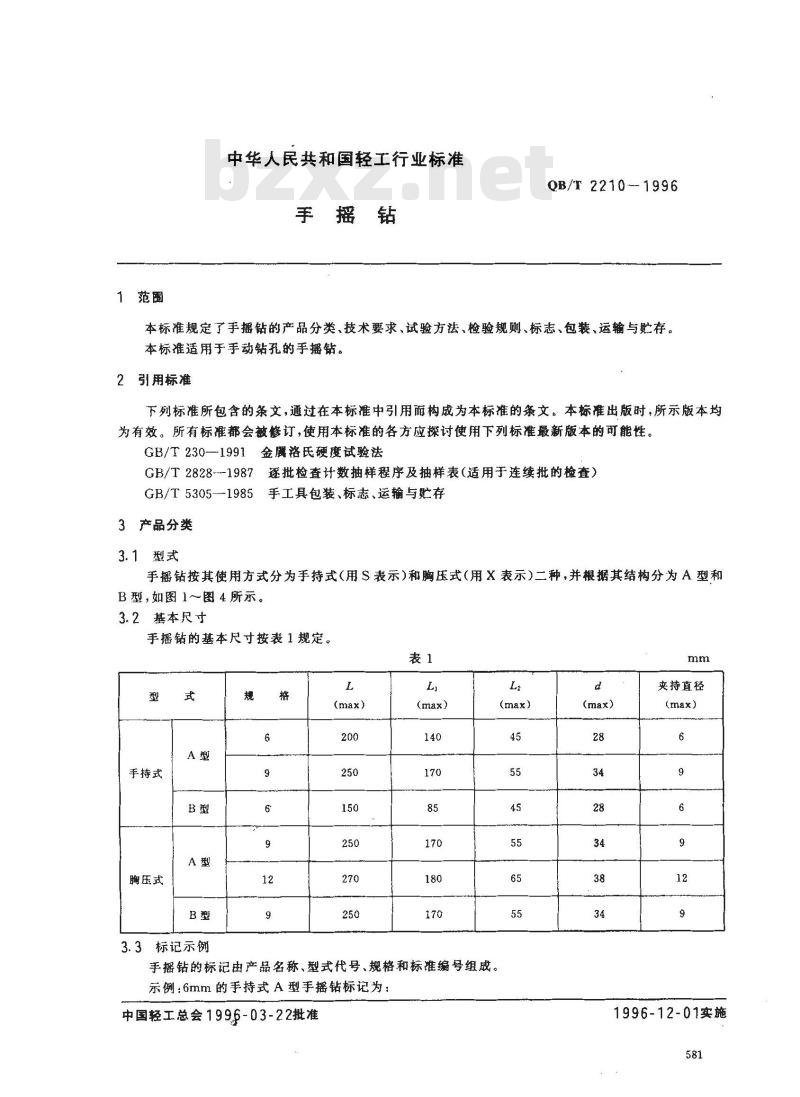

1范围
中华人民共和国轻工行业标准
手摇钻
QB/T2210--1996
本标准规定了手摇钻的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于手动钻孔的手摇钻。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T230--1991金洛氏硬度试验法GB/T2828---1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T5305-1985手工具包装、标志、运输与贮存3产品分类
3.1型式
手摇钻按其使用方式分为手持式（用S表示）和胸压式（用X表示）二种，并根据其结构分为A型和B型，如图1～图4所示。
3.2基本尺寸
手摇钻的基本尺寸按表1规定。
手持式
胸压式
3.3标记示例
手播钻的标记由产品名称、型式代号、规格和标准编号组成。示例：6mm的手持式A型手摇钻标记为：中国轻工总会1996-03-22批准
夹持直径
1996-12-01实施
手摇钻SA6QB/T2210
QB/T2210-.1996
9mm的胸压式B型手摇钻标记为
手摇钻XB9QB/T2210

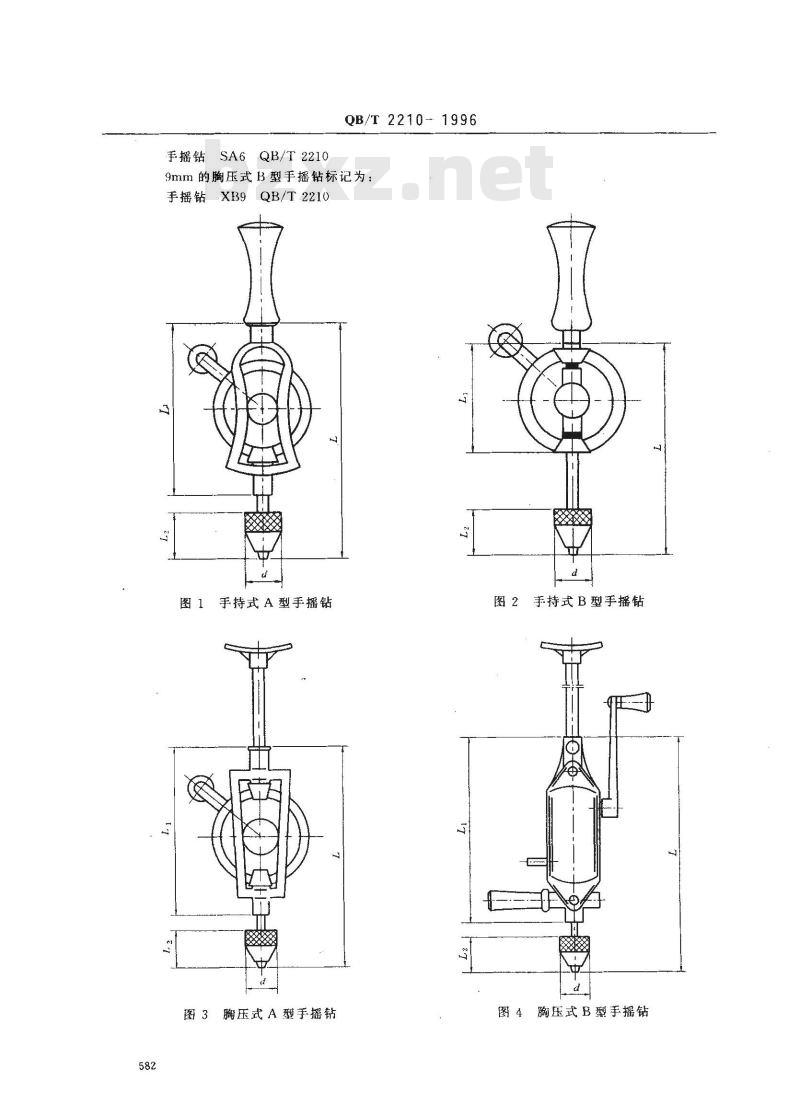

图1手持式A型手摇钻
图3胸压式A型手摇钻
手持式B型手摇钻
图4胸压式B型手摇钻

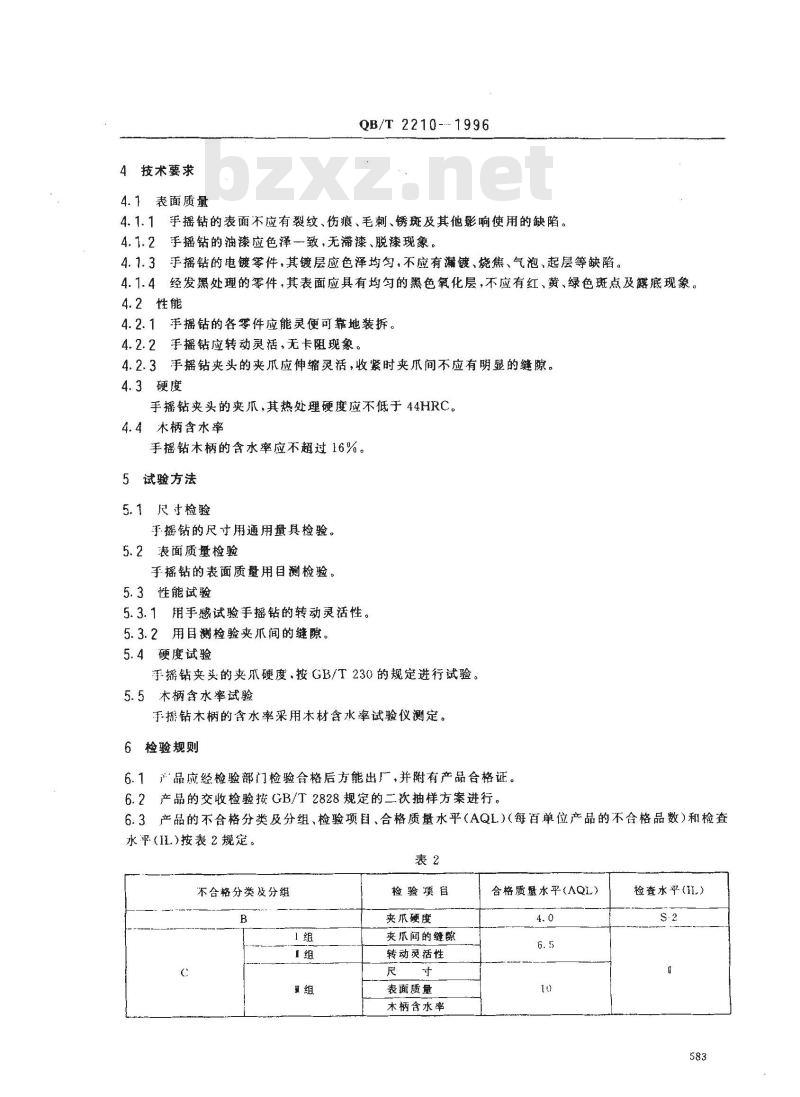

4技术要求
4.1表面质量
QB/T 2210--- 1996
4.1.1手摇钻的表面不应有裂纹、伤痕、毛刺、锈斑及其他影响使用的缺陷。4.1.2手摇钻的油漆应色泽一致，无滞漆、脱漆现象。4.1.3手摇钻的电镀零件，其镀层应色泽均匀，不应有漏镀、烧焦、气泡、起层等缺陷。4.1.4经发黑处理的零件，其表面应具有均匀的黑色氧化层，不应有红、黄、绿色斑点及露底现象4.2性能
4.2.1手摇钻的各零件应能灵便可靠地装拆。4.2.2手摇钻应转动灵活，无卡阻现象。4.2.3手摇钻夹头的夹爪应伸缩灵活，收紧时夹爪间不应有明显的缝隙。4.3硬度
手摇钻夹头的夹爪，其热处理硬度应不低于44HRC。4.4木柄含水率
手摇钻木柄的含水率应不超过16%。5试验方法
5.1尺寸检验
手摇钻的尺寸用通用量具检验。5.2表面质量检验
手摇钻的表面质量用目测检验。5.3性能试验
5.3.1用手感试验手摇钻的转动灵活性。5.3.2用目测检验夹爪间的缝隙。5.4硬度试验
手挪钻夹头的夹爪硬度，按GB/T230的规定进行试验。5.5木柄含水率试验
手挪钻木柄的含水率采用木材含水率试验仪测定。6检验规则
6.1品应经检验部门检验合格后方能出厂，并附有产品合格证。6.2产品的交收检验按GB/T2828规定的二次抽样方案进行。6.3产品的不合格分类及分组、检验项目、合格质量水平（AQL)（每百单位产品的不合格品数）和检查水平(.)按表2规定。
不合格分类及分组
检验项目
夹瓜硬度
夹爪间的缝腺
转动灵活性
表面质量bZxz.net
木柄含水率
合格质量水平(AQL)
检查水平(iL.）
QB/T 2210-1996

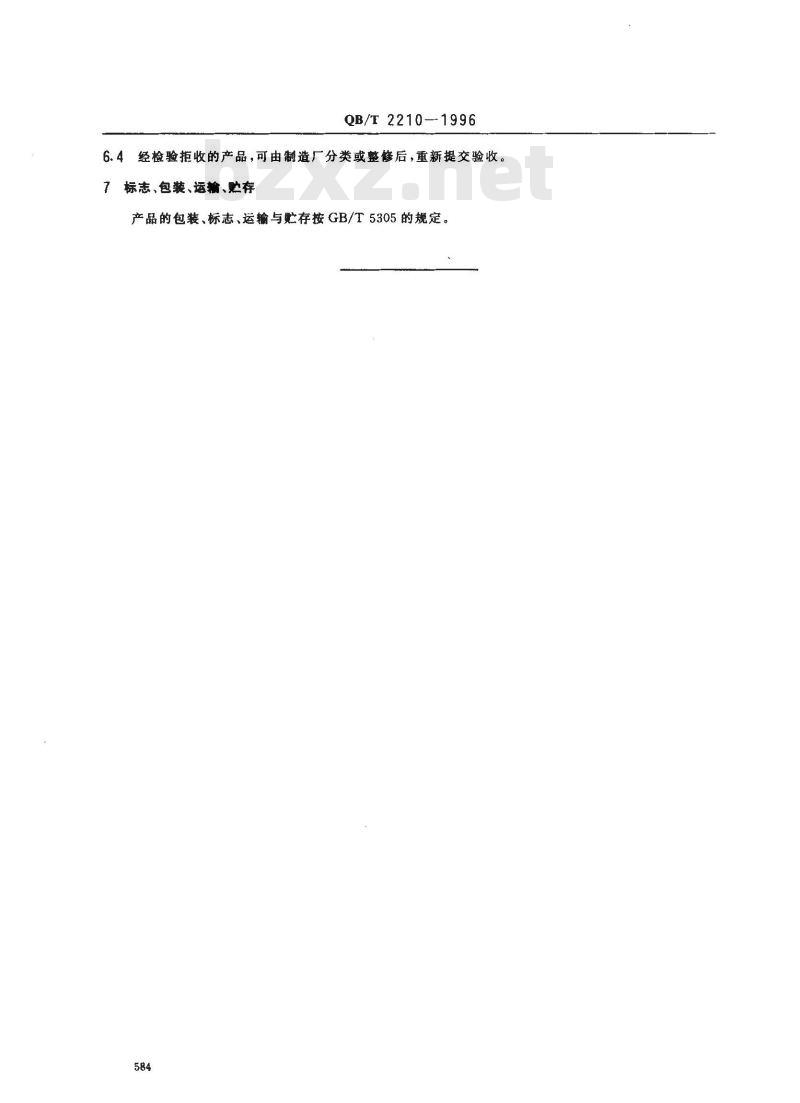

经检验拒收的产品，可由制造厂分类或整修后，重新提交验收。6.4
标志、包装、运输、贮存
产品的包装、标志、运输与贮存按GB/T5305的规定。584
