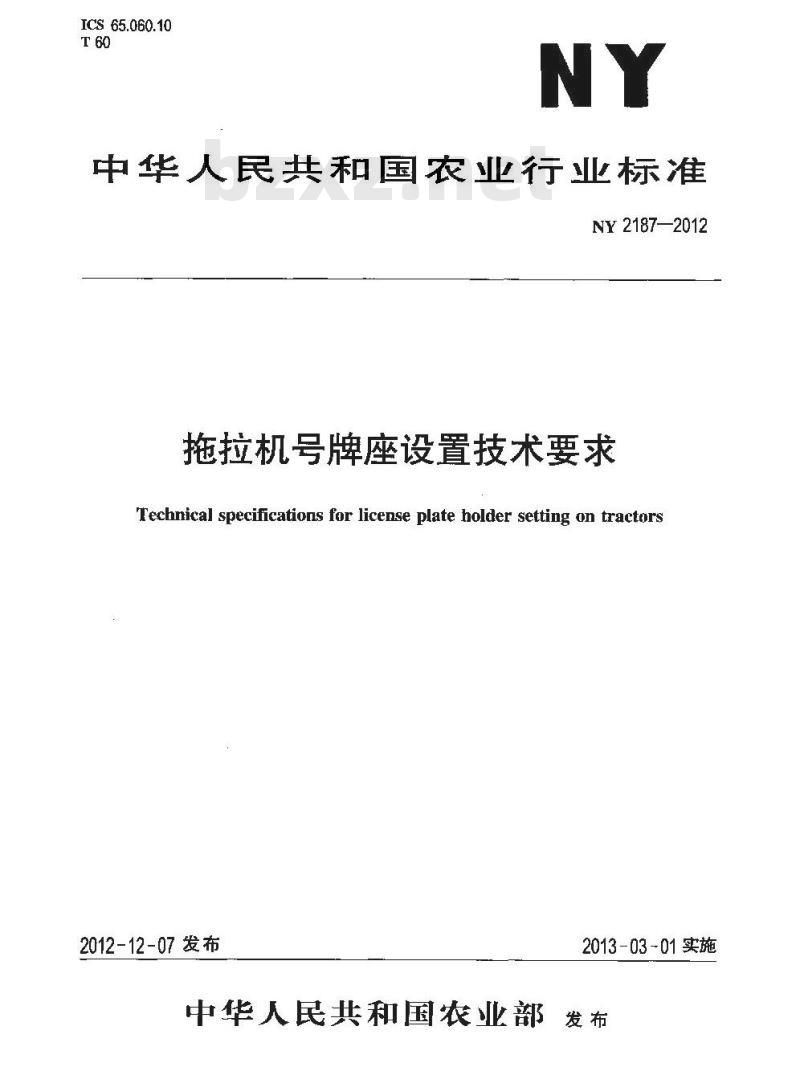

ICS 65.060.10
中华人民共和国农业行业标准
NY 2187—2012
拖拉机号牌座设置技术要求
Technical specifications for license plate holder setting on tractors2012-12-07发布
2013-03-01实施
中华人民共和国农业部

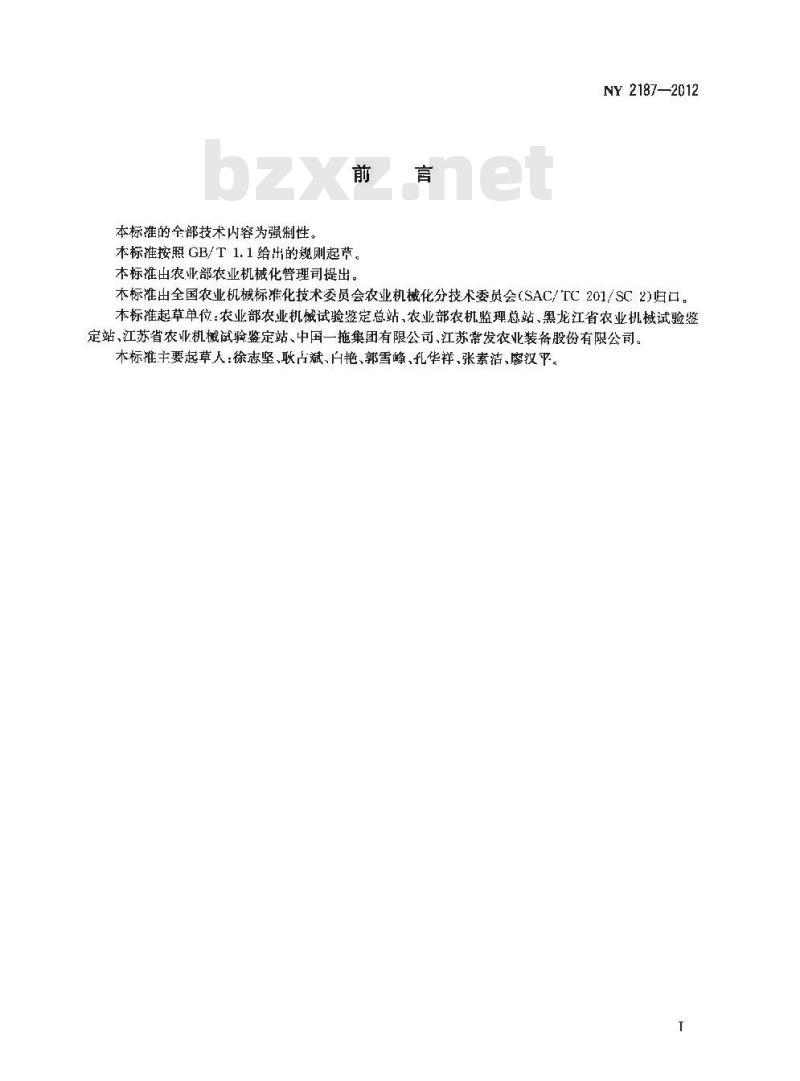

本标准的全部技术内容为强制性前言
本标准按照GB/T1.1给出的规则起节。本标准出农业部农业机械化管理司提出。NY2187—2012
本标准出全国农业机械标准化技术委员会农业机械化分技术委员会（SAC/TC201/SC2)归口。本标准起草单位：农业部农业机械试验鉴定总站、农业部农机监理总站、黑龙江省农业机械试验鉴定站、江苏省农业机械试验鉴定站、中国一拖集团有限公司、江苏常发农业装备股份有限公司。本标雅主要起草人：徐志坚、耿占斌白艳、郭雪峰、扎华祥、张素洁、廖汉平。1范围
拖拉机号牌座设置技术要求
本标准规定了轮式拖拉机号牌座的形状、尺寸和安装要求。本标准适丁轮式拖拉机、拖拉机运输机组、手扶拖拉机和履带拖拉机。2术语和定义
下列术语和定义适用于本文作。2. 1
号牌座license platc holder
用丁安装拖拉机号牌的矩形、刚性平面体。2.2
拖拉机纵向中心面medium longitudinal plane uf traclurNY 2187—2012
轮式拖拉机为同轴上左右车轮接地中心点连线的垂直平分面，接地中心点为通过车轮轴线所作支承面的铅垂面与车轮中心面的交线在支承面上的交点。履带拖拉机为距在右履带中心面等距离的平面。3号牌座形状与尺寸

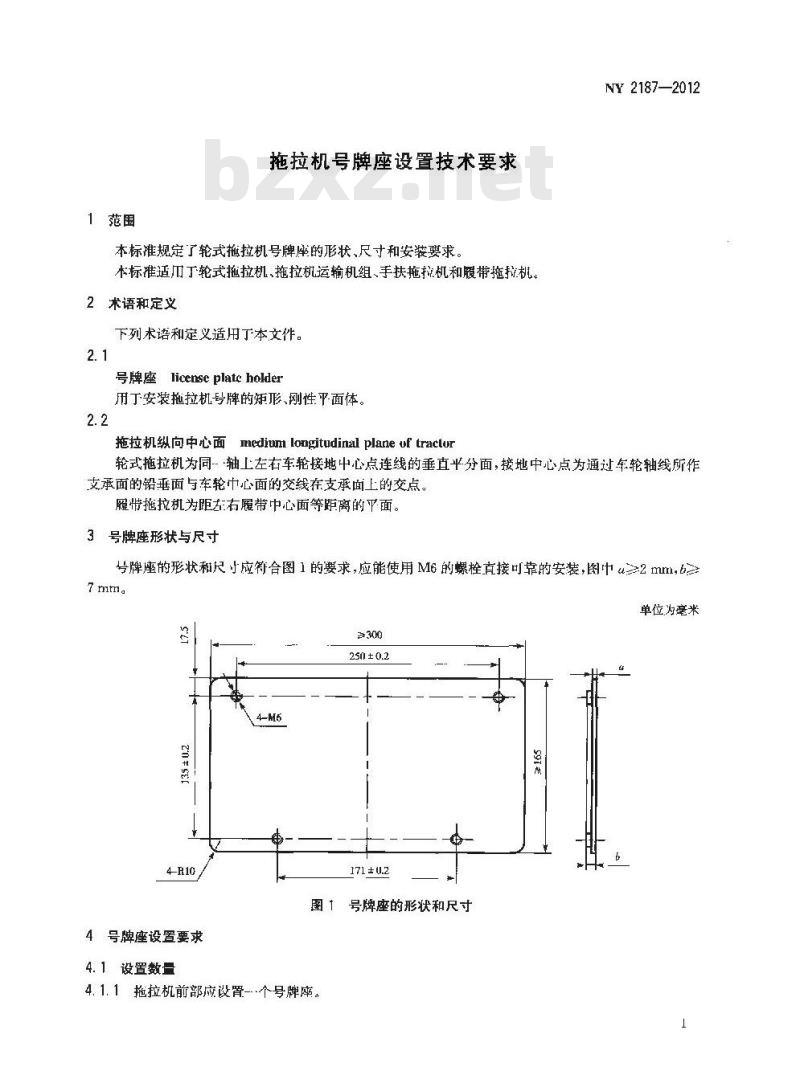

号牌座的形状和尺寸应符合图1的要求，应能使用M6的螺栓直接可靠的安装，图中u2mm，b7mm
单位为毫米
4-R10/
4号牌座设置要求
4.1设置数量
171 ± U.2
号牌座的形状和尺寸
4.1.1拖拉机前部应设置-个号牌座。NY21872012

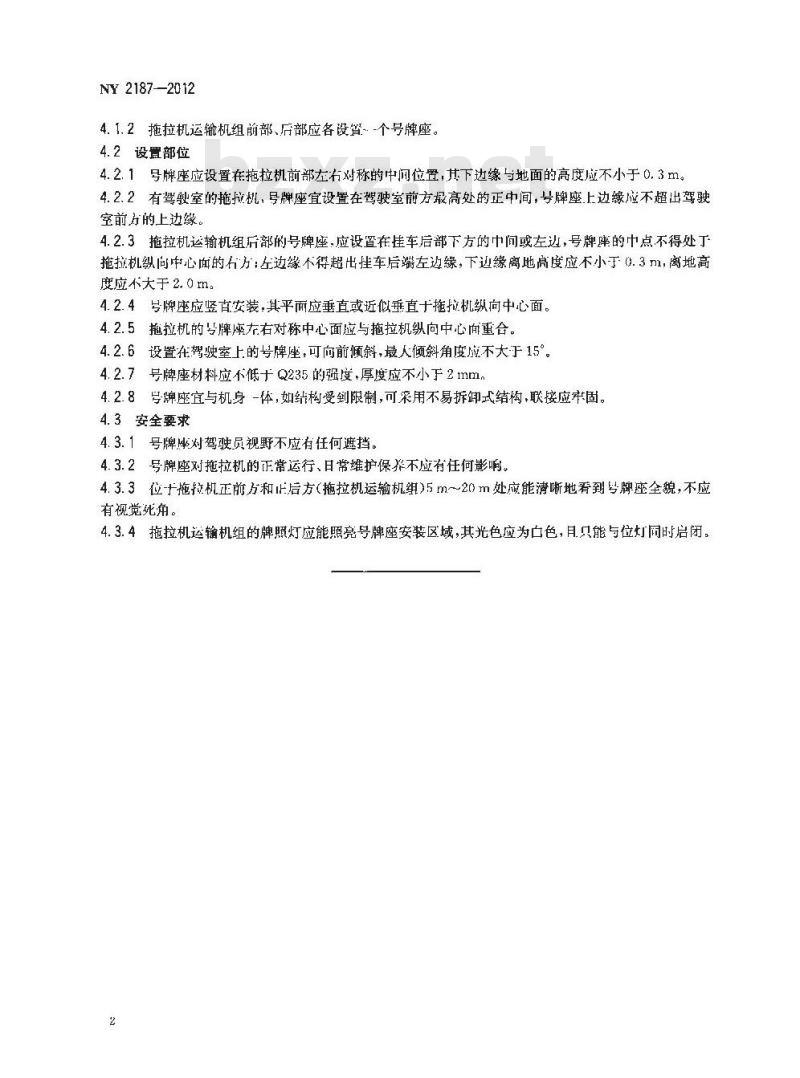

4.1.2拖拉机运输机组前部、后部应各设-个号牌座。4.2设置部位
4.2.1号牌座应设置在拖拉机前部左右对称的中间位置，其下边缘与地面的高度应不小于0.3m。4.2.2有驾叟室的拖拉机，号牌座宜设置在驾驶室前方最高处的正中间，号牌座上边缘应不超出驾驶空前方的上边缘。bzxz.net
4.2.3拖拉机运输机组后部的号牌座，应设置在挂车后部下方的中间或左边，号牌座的中点不得处丁拖拉机纵向中心面的右方：左边缘不得超出挂车后端左边缘，下边缘离地高度应不小于0.3㎡1，离地高度应不大于2. 0m。
4.2.4号牌座应竖直安装：其平面应垂直或近似垂直十拖拉机纵向中心面。4.2.5拖拉机的专牌座左右对称中心面应与拖拉机纵向中心而重合。4.2.6设置在驾驶室上的号牌座，可向前倾斜，最人倾斜角度成不大于15°4.2.7号牌座材料应不低十Q235的强度，厚度应不小于2mm，4.2.8号牌座宜与机身-体，如结构受到限制，可采用不易拆卸式结构，联接应牢固。4.3安全要求
4.3.1号牌座对驾驶员视野不应有任何遮挡。4.3.2号牌座对拖拉机的正常运行、常维护保养不应有任何影响。4.3.3位拖拉机正前方和止后方（拖拉机运输机组)5m～20m处应能清晰地看到号牌座全貌，不应有视觉死角。
4.3.4拖拉机运输机组的牌照灯应能照亮号牌座安装区域，其光色应为白色，月只能与位灯同时启闭。2
