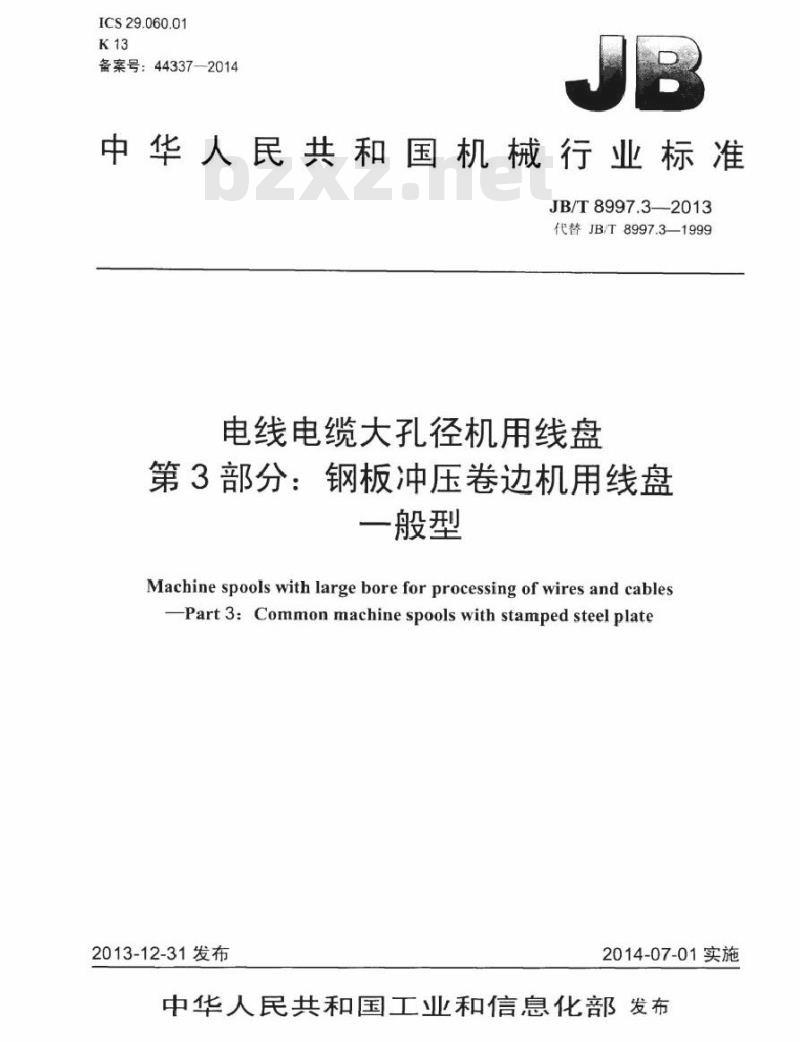

【行业标准】 电线电缆大孔径机用线盘 第3部分：钢板冲压卷边机用线盘 一般型

ICS29.060.01
备案号：44337—2014
中华人民共和国机械行业标准
JB/T8997.3--2013
代替JB/T8997.3-1999
电线电缆大孔径机用线盘
第3部分：钢板冲压卷边机用线盘一般型
Machine spools with large bore for processing of wires and cables-Part3:Common machine spoolswith stamped steelplate2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前音

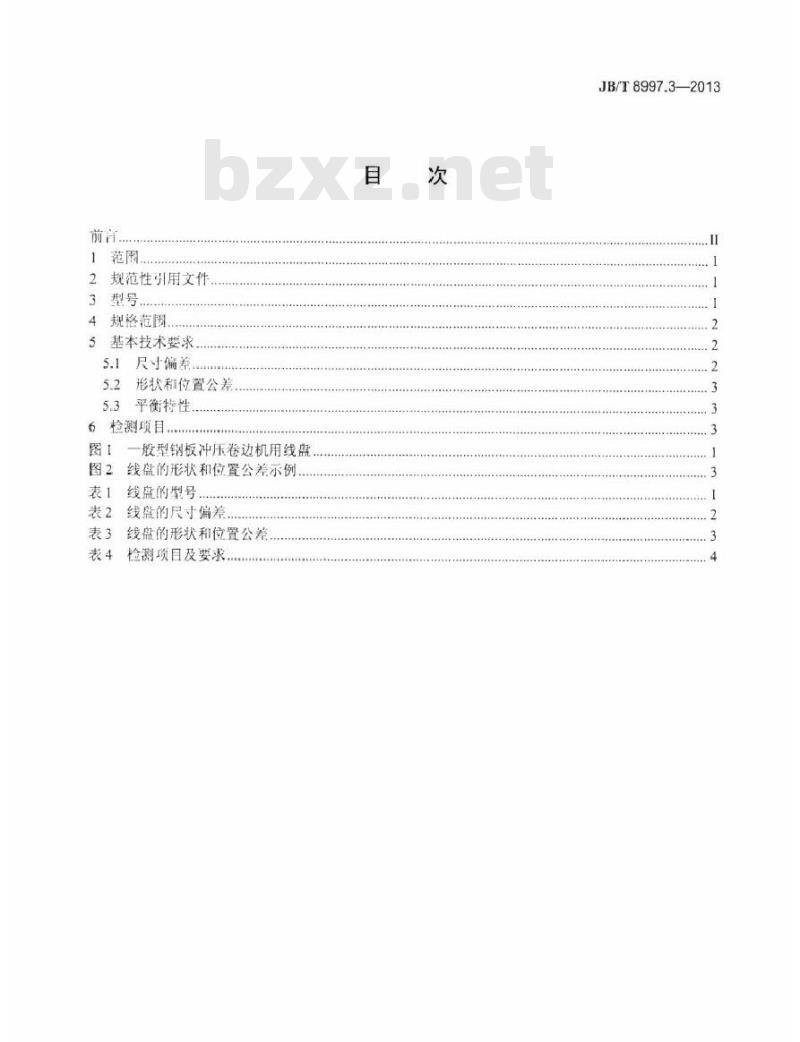

1范围
2规范性引用文件
3型号..
4规格范围
5基本技术要求
5.1尺寸偏差..
5.2形状和位置公差。
5.3平衡特性
6检测项目...
图！一般型钢板冲压卷边机用线盘图2线盘的形状和位置公差示例
表1线盘的型号..
表2线盘的尺寸偏差
表3线盘的形状和位置公差
表4检测项目及要求...
JB/T8997.3-—2013
JB/T8997.3—2013

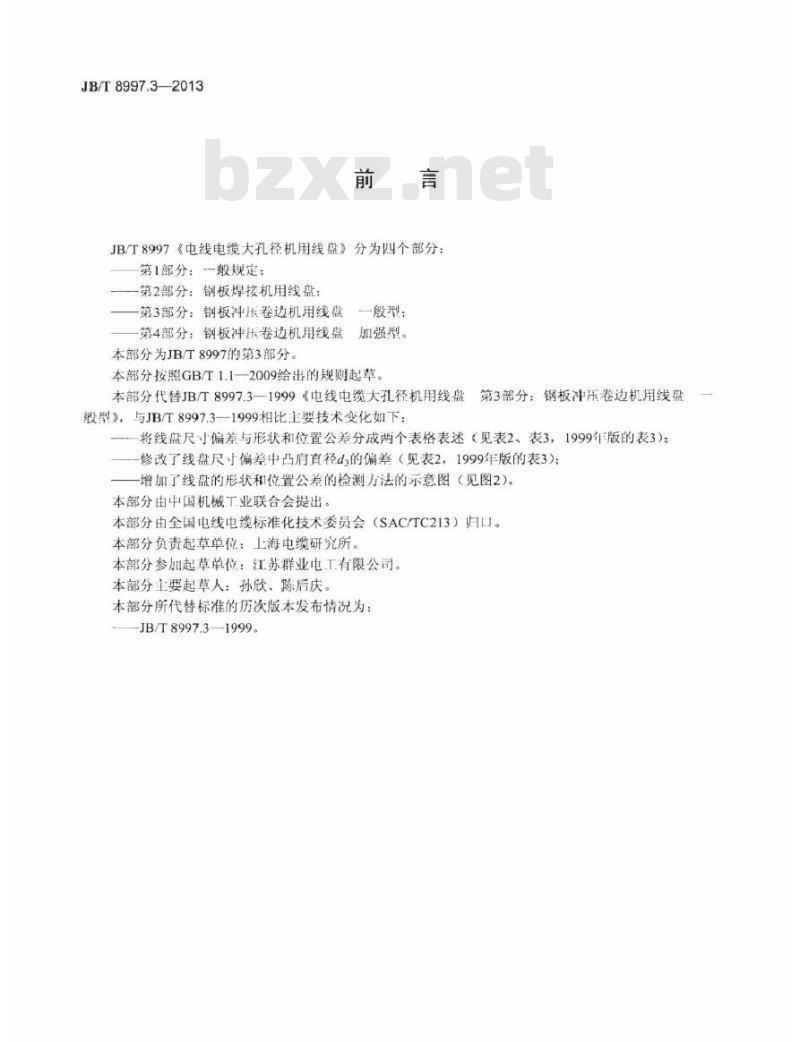

JB/T8997《电线电缆大孔径机用线盘》分为四个部分：第1部分：般规定：
一第2部分：钢板焊接机用线盘；第3部分：钢板冲压卷边机用线盘一般型：
第4部分：钢板冲卷边机用线盘
加强型。
本部分为JBT8997的第3部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替JB/T8997.3一1999《电线电缆大孔径机用线盘第3部分：钢板冲压卷边机用线盘般型》，与JB/T8997.3一1999相比主要技术变化如下：一将线盘尺寸偏差与形状和位置公差分成两个表格表述见表2、表3，1999年版的表3）；一修改了线盘尺寸偏差中凸肩直径d，的偏差（见表2，1999年版的表3）：一增加了线盘的形状和位置公差的检测方法的示意图（见图2）。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：江苏群业电工有限公司。本部分主要起草人：孙欣、陈后庆。本部分所代替标准的历次版本发布情况为：JB/T8997.31999。
电线电缆大孔径机用线盘
JB/T8997.3—2013
第3部分：钢板冲压卷边机用线盘一般型

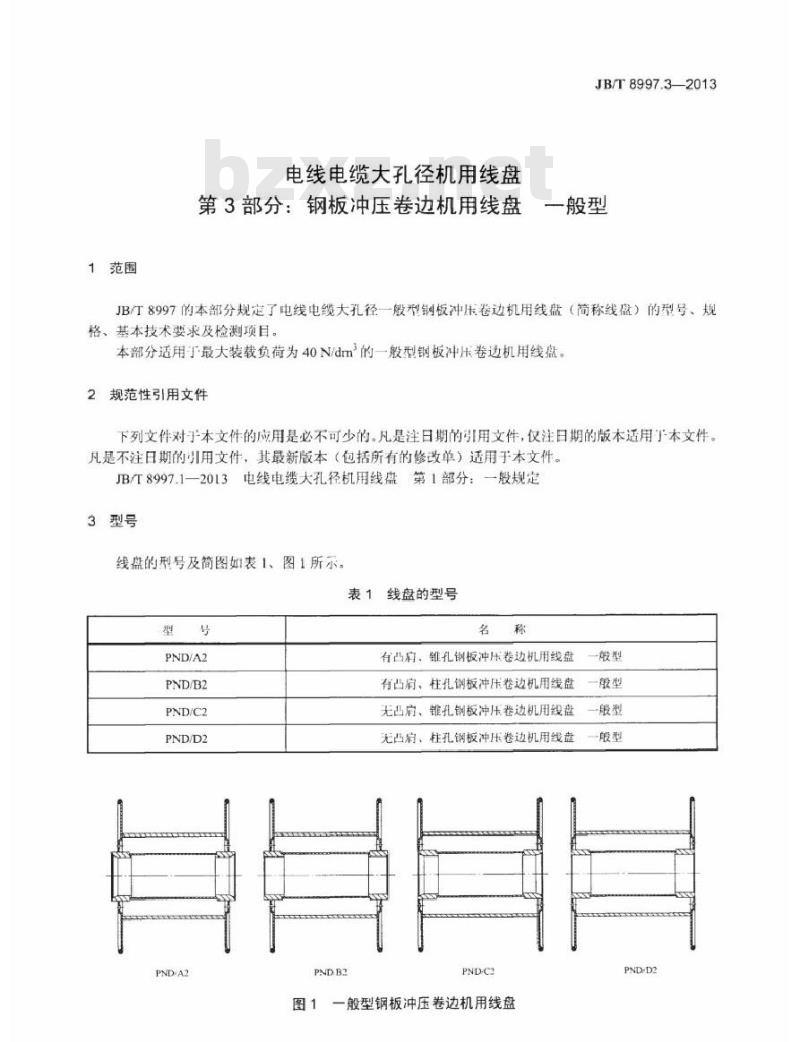

JB/T8997的本部分规定了电线电缆大孔径一般型钢板冲压卷边机用线盘（简称线盘）的型号、规格、基本技术要求及检测项目。本部分适用于最大装载负荷为40N/dm的一般型钢板冲压卷边机用线盘。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T8997.1一2013电线电缆大孔径机用线盘第1部分：一般规定3型号
线盘的型号及简图如表1、图1所示。表1线盘的型号
PND/A2
PND/B2
PND/C2
PND/D2
有凸肩、锥孔钢板冲压卷边机用线盘有凸肩。柱孔钢板冲压卷边机用线盘无凸启、锥孔钢板冲压卷边机用线盘无凸肩、柱孔钢板冲压卷边机用线盘PND.C2
图1一般型钢板冲压卷边机用线盘-般型
一般型
PND-D2
JB/T8997.3-2013

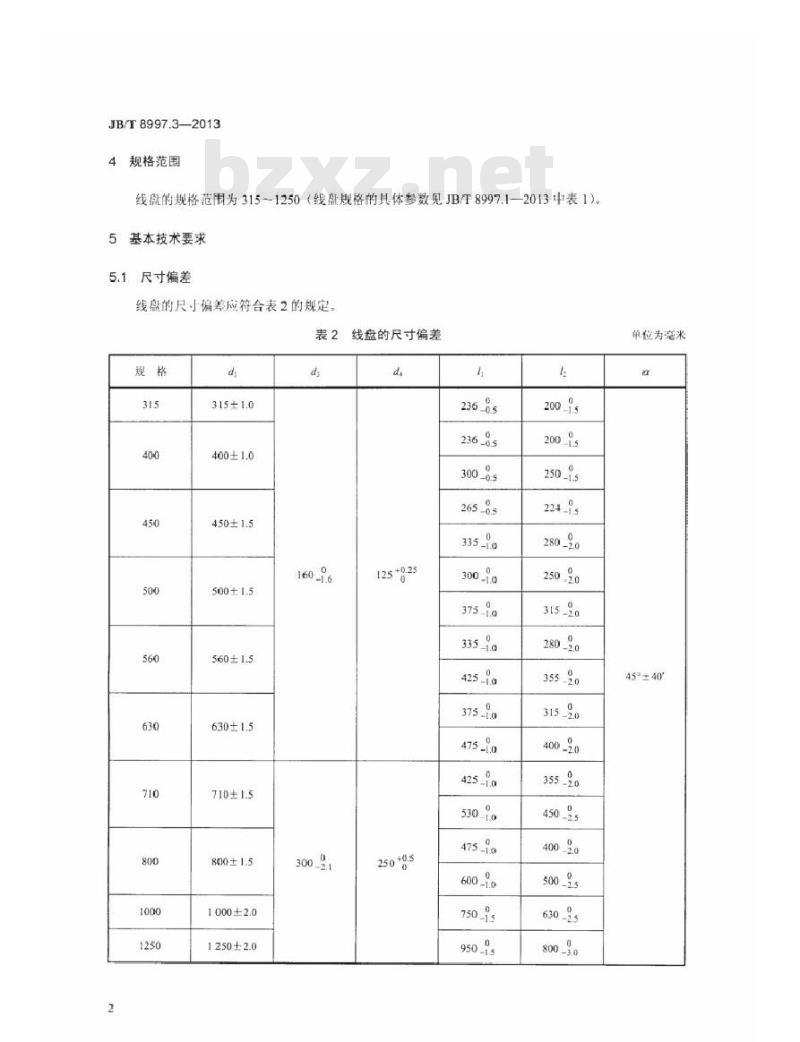

4规格范围
线盘的规格范用为315~1250（线盘规格的具体参数见JB/T8997.1—2013中表1）。5基本技术要求
5.1尺寸偏差
线盘的尺小偏差应符合表2的规定表2
1000±2.0
1250±2.0
线盘的尺寸偏差
265-0s
125 +g25
425-10
530-10
315-20
355-20
500-25
630-25
单位为毫米
45°±40°
形状和位置公差
线盘的形状和位置公差示例如图2所示，公差值应符合表3的规定。kdal-B
图2线盘的形状和位置公差示例
表3线盘的形状和位置公差
5.3平衡特性
线盘可不做动平衡校正。
6检测项目
产品按表4的规定检测。下载标准就来标准下载网
JB/T8997.3—2013
单位为毫米
JB/T8997.3-2013
项日名称
尺寸偏差
形状和位置公差
JB/T8997.3-2013
打印日期：2014年6月8HF009A
表4检测项目及要求
技术要求
按表2的规定
按表3的规定
按JB/T8997.1的规定
按JIB/T8997.1的规定
检测类型
检测方法
按JB/T8997.1的规定
按JB/T8997.1的规定
