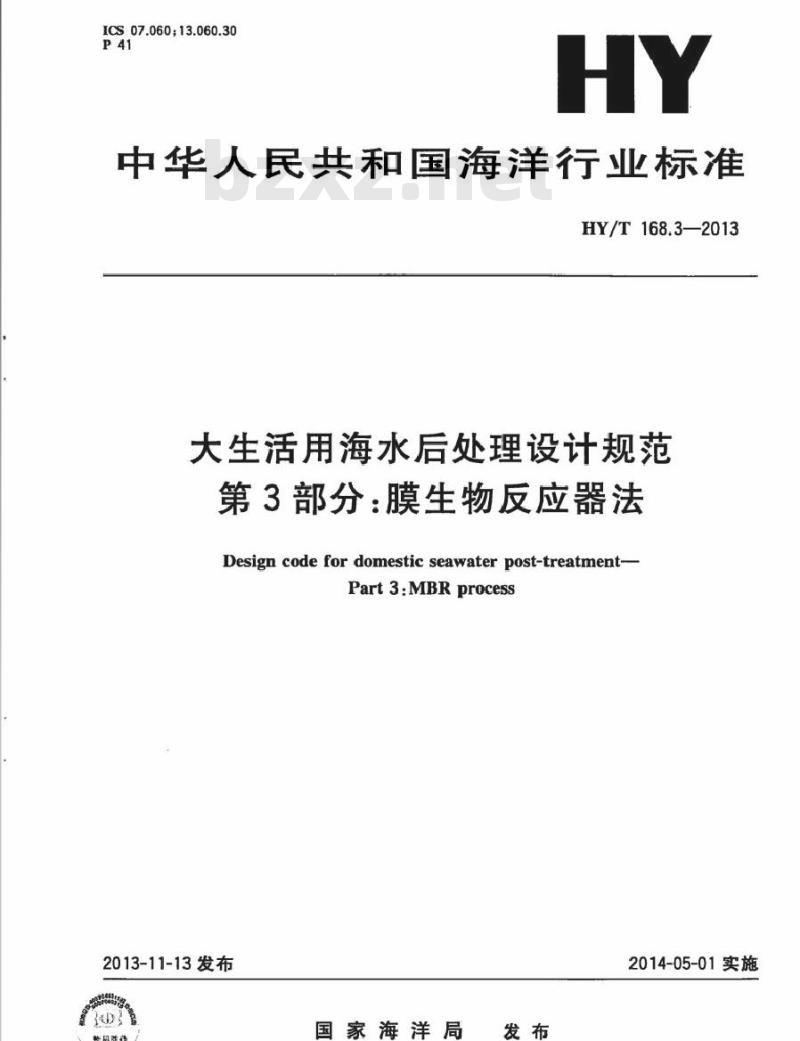

【行业标准】 大生活用海水后处理设计规范 第3部分：膜生物反应器法

ICS07.060;13.060.30
中华人民共和国海洋行业标准
HY/T168.3—2013
大生活用海水后处理设计规范
第3部分：膜生物反应器法
Design codefor domestic seawater post-treatment-Part3:MBRprocess
2013-11-13发布
数码腾语
国家海洋局
2014-05-01实施

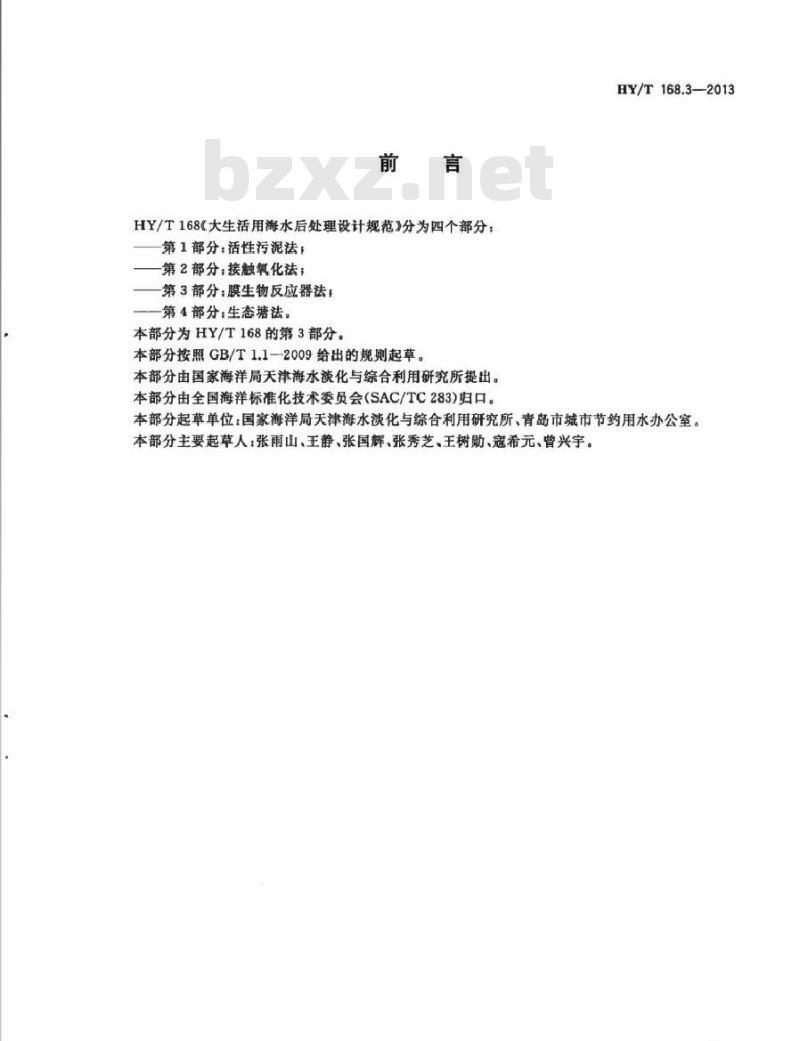

HY/T168(大生活用海水后处理设计规范》分为四个部分：第1部分：活性污泥法：
第2部分：接触氧化法；
第3部分：膜生物反应器法：
一第4部分：生态塘法。
本部分为HY/T168的第3部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由国家海洋局天津海水淡化与综合利用研究所提出。本部分由全国海洋标准化技术委员会（SAC/TC283)归口。HY/T168.3—2013
本部分起草单位：国家海洋局天津海水淡化与综合利用研究所、青岛市城市节约用水办公室。本部分主要起草人：张雨山、王静、张国辉、张秀芝、王树勋、寇希元、曾兴宇。1

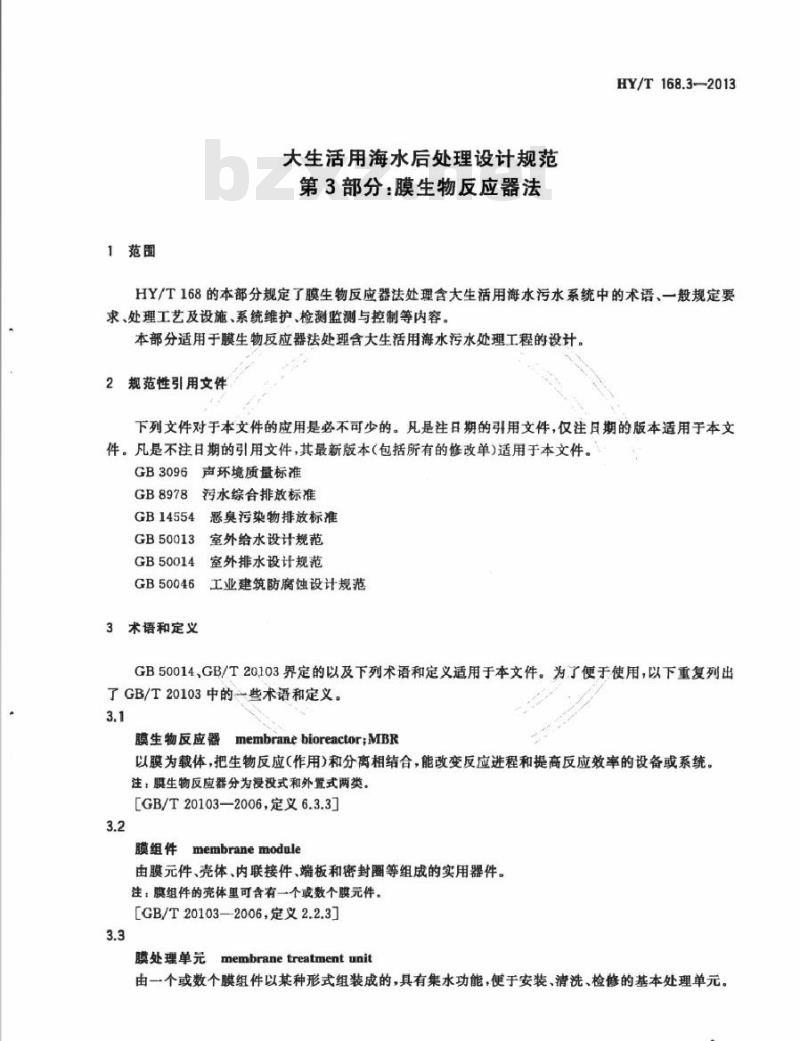

1范围
大生活用海水后处理设计规范
第3部分：膜生物反应器法
HY/T168.3—2013
HY/T168的本部分规定了膜生物反应器法处理含大生活用海水污水系统中的术语、一般规定要求、处理工艺及设施、系统维护、检测监测与控制等内容。本部分适用于膜生物反应器法处理含大生活用海水污水处理工程的设计2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB3096声环境质量标准
GB8978污水综合排放标准
GB14554恶臭污染物排放标准
GB50013室外给水设计规范
室外排水设计规范
GB50014
GB50046工业建筑防腐蚀设计规范3术语和定义
GB50014,GB/T20103界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T20103中的一些术语和定义。3.1
膜生物反应器
membranebioreactor;MBR
以膜为载体，把生物反应（作用）和分离相结合，能改变反应进程和提高反应效率的设备或系统。注：膜生物反应器分为浸没式和外置式两类。［GB/T20103—2006，定义6.3.33.2
膜组件membranemodule
由膜元件、壳体、内联接件、端板和密封圈等组成的实用器件。注：膜组件的壳体里可含有一个或数个膜元件。［GB/T20103—2006，定义2.2.3]3.3
membranetreatment unit
膜处理单元
由一个或数个膜组件以某种形式组装成的，具有集水功能，便于安装、清洗，检修的基本处理单元。1
HY/T168.3—2013

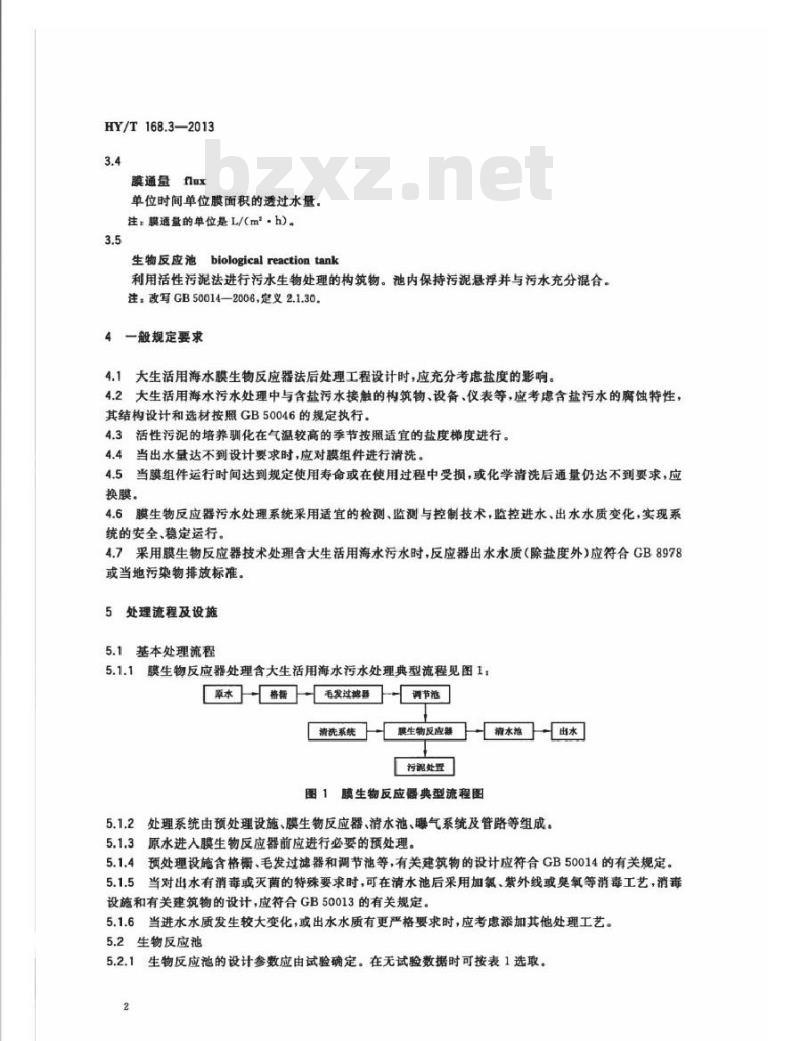

膜通量flux
单位时间单位膜面积的透过水量。注：膜通量的单位是L/(m.h）。3.5
生物反应池biologicalreactiontank利用活性污泥法进行污水生物处理的构筑物。池内保持污泥悬浮并与污水充分混合。注：改写GB50014—2006，定义2.1.304一般规定要求
4.1大生活用海水膜生物反应器法后处理工程设计时，应充分考虑盐度的影响。4.2大生活用海水污水处理中与含盐污水接触的构筑物、设备、仪表等，应考虑含盐污水的腐蚀特性，其结构设计和选材按照GB50046的规定执行。4.3活性污泥的培养驯化在气温较高的季节按照适宜的盐度梯度进行。4.4当出水量达不到设计要求时，应对膜组件选行清洗。4.5当膜组件运行时间达到规定使用寿命或在使用过程中受损，或化学清洗后通量仍达不到要求，应换膜。
4.6膜生物反应器污水处理系统采用适宜的检测、监测与控制技术，监控进水、出水水质变化，实现系统的安全、稳定运行。
4.7采用膜生物反应器技术处理含大生活用海水污水时，反应器出水水质（除盐度外）应符合GB8978或当地污染物排放标准。
5处理流程及设施
5.1基本处理流程
5.1.1膜生物反应器处理含大生活用海水污水处理典型流程见图1：原水格罐毛发过滤器调节池
清洗系统
膜生物反应器
污泥处置
清水池出水
图1膜生物反应器典型流程图
5.1.2处理系统由预处理设施、膜生物反应器、清水池、喉气系统及管路等组成5.1.3原水进入膜生物反应器前应进行必要的预处理。5.1.4预处理设施含格橱、毛发过滤器和调节池等，有关建筑物的设计应符合GB50014的有关规定。5.1.5当对出水有消毒或灭菌的特殊要求时，可在清水池后采用加氯、紫外线或臭氧等消毒工艺，消毒设施和有关建筑物的设计，应符合GB50013的有关规定。5.1.6当进水水质发生较大变化，或出水水质有更严格要求时，应考虑添加其他处理工艺。5.2生物反应池
5.2.1生物反应池的设计参数应由试验确定。在无试验数据时可按表1选取。2
污水水质（BOD,）
50~200

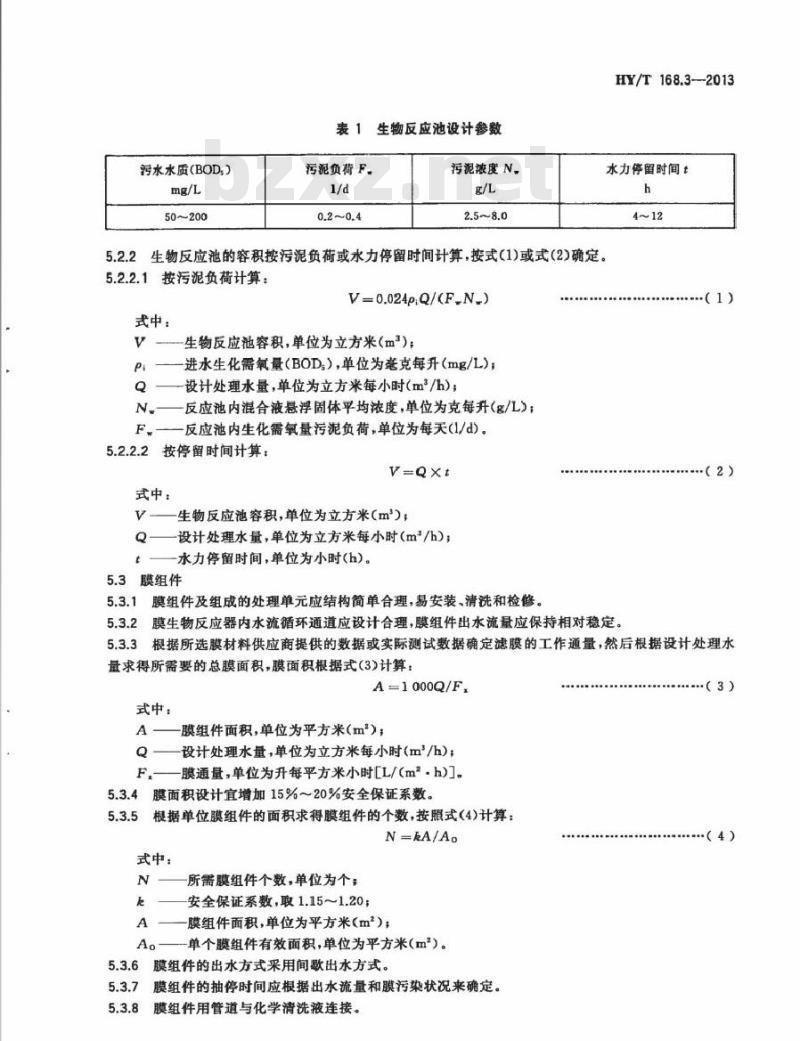

表1生物反应池设计参数
污泥负荷F.
污泥浓度N.
5.2.2生物反应池的容积按污泥负荷或水力停留时间计算，按式(1)或式(2)确定。5.2.2.1按污泥负荷计算：
V-0.024p:Q/(F_N_)
式中：
生物反应池容积，单位为立方米（m）；进水生化需氧量（BOD,），单位为毫克每升（mg/L）；Pi
一设计处理水量，单位为立方米每小时（m/h）N
一反应池内混合液悬浮固体平均浓度，单位为克每升（g/L）；一反应池内生化需氧量污泥负荷，单位为每天(1/d)。5.2.2.2按停留时间计算：
式中：
生物反应池容积，单位为立方米（m）设计处理水量，单位为立方米每小时（m/h）；水力停留时间，单位为小时(h)。5.3膜组件
5.3.1膜组件及组成的处理单元应结构简单合理，易安装、清洗和检修。HY/T168.3-2013
水力停留时间t
（2）
膜生物反应器内水流循环通道应设计合理，膜组件出水流量应保持相对稳定。5.3.2
5.3.3根据所选膜材料供应商提供的数据或实际测试数据确定滤膜的工作通量，然后根据设计处理水量求得所需要的总膜面积，膜面积根据式（3）计算：A=1000Q/F
式中：
一膜组件面积，单位为平方米（m）；Q
设计处理水量，单位为立方米每小时（m/h)；膜通量，单位为升每平方米小时[L/（m\·h)]。5.3.4膜面积设计宜增加15%～20%安全保证系数。5.3.5
根据单位膜组件的面积求得膜组件的个数，按照式(4)计算：N=kA/Ao
式中：
所需膜组件个数，单位为个；
安全保证系数，取1.15～1.20；膜组件面积，单位为平方米（m）；单个膜组件有效面积，单位为平方米（m）。膜组件的出水方式采用间歇出水方式。5.3.6
膜组件的抽停时间应根据出水流量和膜污染状况来确定。膜组件用管道与化学清洗液连接。（3）
（4）此内容来自标准下载网
HY/T168.3-2013
膜生物反应器应设液位计、溢水口、排泥管等，定期排泥。5.4曝气系统
5.4.1膜生物反应器内生物好氧反应所需的供气量根据活性污泥法的曝气量按式（5)计算：m(O)=24aQp.+bVx
式中：
日平均需氧量，单位为千克每天(kg/d)；Q
设计处理水量，单位为立方米每小时（m/h）；去除的BOD，浓度，单位为于克每立方米（kg/m\）；氧化每干克BOD，的需氧量；
污泥自身氧化的需氧率，单位为每天(1/d)；一生物反应池的有效容积，单位为立方米（m\)；生物反应池内混合液固体的平均浓度，单位为千克每立方米（kg/m）。-（5）
5.4.2反应池内曝气量还应同时考虑膜污染的控制，膜表面清洗所需的空气量应根据清洗试验确定，无试验数据情况下气水体积比可取301~501。5.4.3当膜污染严重而无法嵌复设计出水时，进行化学清洗。化学清洗药剂的选择可采用膜供应商提供数据。
5.5污泥处理的设计，按照GB50014中的有关规定执行。5.6采取处理措施，使臭气排放达到GB14554或当地排放标准要求。5.7采取减振降噪处理措施，使噪声排放达到GB3096或当地排放标准要求。版权专有侵权必究
