HY/T 168.4-2013 大生活用海水后处理设计规范 第4部分:生态塘法 HY/T168.4-2013

标准内容标准内容

部分标准内容:

ICS07.06013.060.30
P41
中华人民共和国海洋行业标准
HY/T168.4--2013
大生活用海水后处理设计规范
第4部分:生态塘法
Design code for domestic seawater post-treatment-Part4:eco-pondprocess
2013-11-13发布
国家海洋局
2014-05-01实施
HY/T168《大生活用海水后处理设计规范》分为四个部分:第1部分:活性污泥法:
第2部分:接触氧化法:
第3部分:膜生物反应器法;
第4部分:生态塘法
本部分为HY/T168的第4部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由国家海洋局天津海水淡化与综合利用研究所提出。本部分由全国海洋标准化技术委员会(SAC/TC283)归口。HY/T168.4—2013

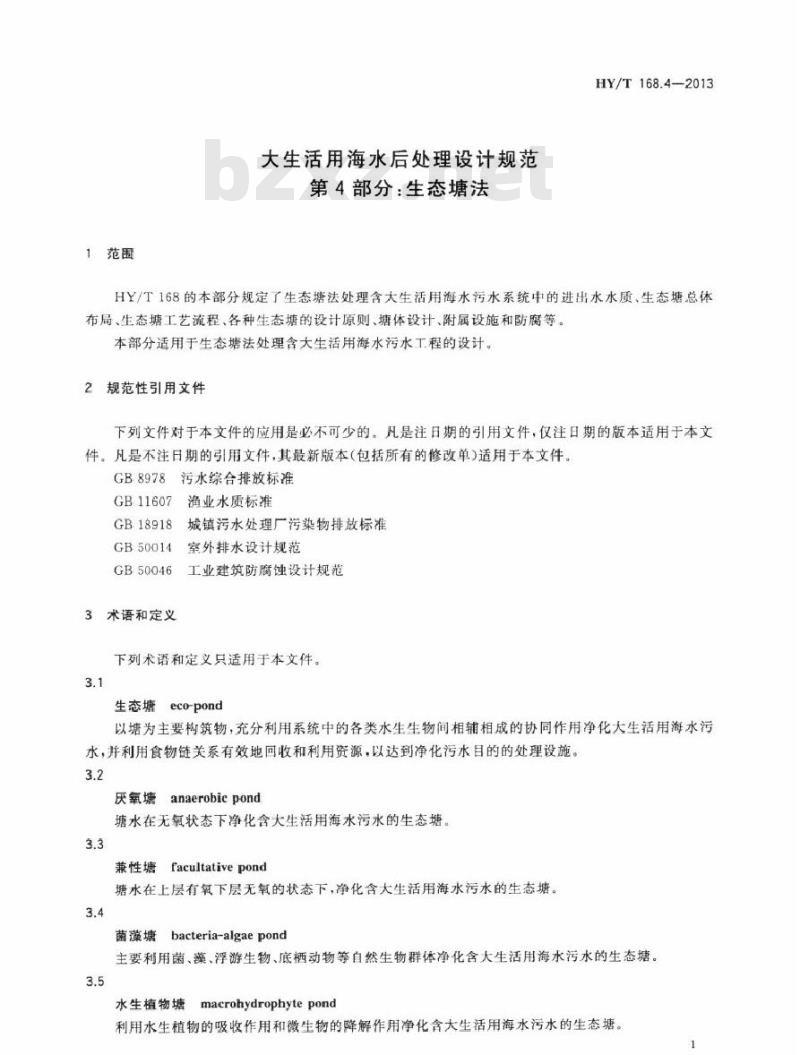

本部分起草单位:国家海洋局天津海水淡化与综合利用研究所、青岛市城市节约用水办公室。本部分主要起草人:张雨山、王静、张国辉、寇希元、张秀芝、邱金泉。1范围
大生活用海水后处理设计规范
第4部分:生态塘法
HY/T168.4—2013
HY/T168的本部分规定了生态塘法处理含大生活用海水污水系统中的进出水水质、生态塘总体布局、生态塘工艺流程、各种生态塘的设计原则、塘体设计、附属设施和防腐等。本部分适用于生态塘法处理含大生活用海水污水工程的设计。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB8978污水综合排放标准
GB11607渔业水质标准
GB18918
GB50014
GB50046
3术语和定义
城镇污水处理厂污染物排放标准室外排水设计规范
工业建筑防腐蚀设计规范
下列术语和定义只适用于本文件。3.1
生态塘eco-pond
以塘为主要构筑物,充分利用系统中的各类水生生物间相辅相成的协同作用净化大生活用海水污水,并利用食物链关系有效地回收和利用资源,以达到净化污水目的的处理设施。3.2
厌氧塘anaerobicpond
塘水在无氧状态下净化含大生活用海水污水的生态塘。3.3
兼性塘facultativepond
塘水在上层有氧下层无氧的状态下,净化含大生活用海水污水的生态塘。3.4
fbacteria-algaepond
菌藻塘
主要利用菌、藻、浮游生物、底栖动物等自然生物群体净化含大生活用海水污水的生态塘。3.5
macrohydrophytepond
水生植物塘
利用水生植物的吸收作用和微生物的降解作用净化含大生活用海水污水的生态塘。1
HY/T168.4-2013
养鱼塘fishpond
利用养殖鱼类·摄食水中藻类及各种浮游生物,以净化大生活用海水污水,并回收资源获得经济效益的生态塘:
常规处理塘conventionalpond
作为一般生物处理设施的生态塘。3.8
深度处理塘
maturationpond
与一般生物处理设施连用的生态塘,或常规二级处理设施之后,做进一步去除BOD,、病原菌和降低氮、磷含量的生态塘。
Fcontrolledreleasepond
控制出水塘
为解决污水处理系统排水量季节性超过受纳水体自净容量问题而设计的调控污水排放的生态塘。3.10
大生活用海水生态塘系统domesticseawaterecologicalpondsystem由预处理、厌氧塘、兼性塘、菌藻塘、水生植物塘等组成的串联组合。4水质
进水和出水控制点
4.1.1生态塘系统进水控制点设在第一座生态塘的进水口。如果有预处理设施,设在预处理设施的进水口。
4.1.2
生态塘系统出水控制点设在最后一座生态塘的出水口。4.2水质评价指标
1选择PH值、悬浮物、氨氮、五日生化需氧量(BOD)、含盐量作为生态塘的水质评价指标。4.2.1
4.2.2在进水和出水控制点进行水质监测,以水质评价指标的污染物去除率衡量生态塘的处理效果。4.3
接纳污水水质
4.3.1生态塘系统接纳污水水质应符合GB8978中第二类污染物最高充许排放浓度三级标准的规定。4.3.2进人生态塘系统的污水中含有抑制或危害塘中生物净化作用的有毒、有害物质的浓,应符台GB8978关于第一类污染物最高允许排放浓度的规定。4.3.3生态塘系统中设有厌氧塘时,进水BOD,放宽到400mg/L。4.4
出水水质
生态塘系统出水水质,根据受纳水体的要求,应符合G38978的规定。4.4.1
4.4.2
2采用生态塘系统作为常规二级处理时,其出水应达到GB18918规定的城镇污水处理污染物排放二级标准。

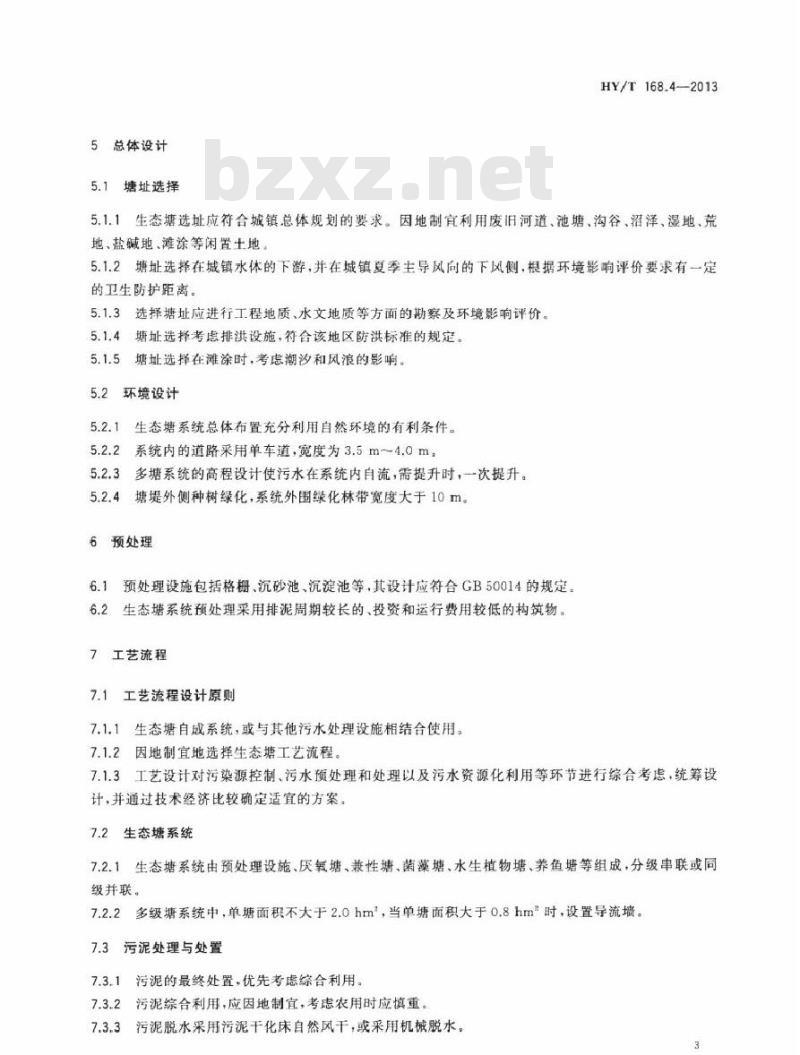

5总体设计
5.1塘址选择
HY/T168.4-—2013
5.1.1生态塘选址应符合城镇总体规划的要求。因地制宜利用废旧河道、池塘、沟谷、沼泽、湿地、荒地、盐碱地、滩涂等闲置土地
5.1.2塘址选择在城镇水体的下游,并在城镇夏季主导风向的下风侧,根据环境影响评价要求有一定的卫生防护距离。
5.1.3选择塘址应进行工程地质、水文地质等方面的勘察及环境影响评价。5.1.4塘址选择考虑排洪设施,符合该地区防洪标准的规定。5.1.5塘址选择在滩涂时,考虑潮汐和风浪的影响。5.2环境设计
5.2.1生态塘系统总体布置充分利用自然环境的有利条件。5.2.2
系统内的道路采用单车道,宽度为3.5m~~4.0m,5.2.3
多塘系统的高程设计使污水在系统内自流,需提升时,一次提升。5.2.4塘堤外侧种树绿化,系统外围绿化林带宽度大于10m。6预处理
预处理设施包括格栅、沉砂池、沉淀池等,其设计应符合GB50014的规定。6.2
生态塘系统预处理采用排泥周期较长的、投资和运行费用较低的构筑物。7工艺流程
7.1工艺流程设计原则
7.1.1生态塘自成系统,或与其他污水处理设施相结合使用。7.1.2因地制宜地选择生态塘工艺流程。7.1.3工艺设计对污染源控制、污水预处理和处理以及污水资源化利用等环节进行综合考,统筹设计,并通过技术经济比较确定适宜的方案。7.2生态塘系统
7.2.1生态塘系统由预处理设施、厌氧塘、兼性塘、菌藻塘、水生植物塘、养鱼塘等组成,分级串联或同级并联。
7.2.2多级塘系统中,单塘面积不大于2.0hm,当单塘面积大于0.8hm时,设置导流墙。7.3污泥处理与处置
7.3.1
污泥的最终处置,优先考虑综合利用。7.3.2
污泥综合利用,应因地制宜,考虑农用时应慎重。7.3.3
污泥脱水采用污泥干化床自然风干,或采用机械脱水。HY/T168.4—2013
7.3.4污泥填理处理前应先进行压滤脱水处理。8各种生态塘设计
8.1设计参数
厌氧塘、兼性塘、菌藻塘、水生植物塘、养鱼塘应按BOD,表面负荷确定水面面积。庆塘也可8.1.1
按BOD,容积负荷设计。
8.1.2控制出水塘按其前置处理设施的实际处理流量与受纳水体季节允许排放污水流量之差浸计。8.1.3各种生态增设计参数按表1选取,表1各种生态塘工艺设计参数
常规塘型
厌氧塘
菌藻班
水生植物糖
养鱼糖
BOD,表面负荷/[kg/(hm·d)]
200
100
400
200
110
100
600
300
165
110
150
有效水深/
3~5
1.2~1.5
0.5~1.2
0,41.0
1.5~2.5
处理效率/%
30~50
30~55
60~98
80~95
60~90
进塘BC浓度
(ra/L)
话00
500
5150
100
s50
注:I区指年平均气温在8℃以下的地区:I区指年平均气赢在8一16七的地区;雷区指年平均气新年16以上的地区。
8.1.4
塘的总深度包括污泥层深、有效水深、风浪肥高及安全超高2厌氧塘
厌氧塘并联数目不应少于2座。
8.2.1
8.2.2厌氧塘采取加设生物膜载体填料、塘面覆盖和在塘底设置污泥消化坑等强化措施。8.2.3厌氧塘应从底部进水和流没式出水,当采用滏流出水时,在堰和孔口之间应设置挡板。兼性塘
8.3.1兼性塘与厌氧塘、菌藻塘、水生植物塘等组合成多级系统,或由数座兼性塘串联构成塘系统。8.3.2
兼性塘系统采用单塘,在塘内应设置导流墙。8.3.3
兼性塘内采取加设生物膜较体填料、种植水生植物和曝气等强化措施。茴藻塘
8.4.1菌藻塘由数座串联构成塘系统,或采用单塘。8.4.2作为深度处理塘的菌藻糖,其总水力停留时间应大于3d8.4.3菌藻塘采取设置充氧设备和养殖水产品等强化措施。8.5水生植物塘
8.5.1水生植物塘选种浮水植物、挺水植物和沉水植物。选种的水生植物应具有良好的净水救果、较4
强的耐盐和耐污能力、易于收获和有较高的利用价值。HY/T168.42013
8.5.2水生植物塘水面应分散地留出20%~30%的水面。设计中应考虑水生植物的收集及其利用和处置。
8.5.3寒冷地区不宜采用水生植物塘。8.6污水养鱼塘
8.6.1污水养鱼塘作为塘系统中的后置塘。进水BOD,浓度符合8.1.3的规定,其他污染物及溶解氧浓度符合GB11607的规定。高负荷养鱼塘应设增氧机,8.6.2鱼的用途应由水产品检验机构的检验结果确定。8.7控制出水塘
8.7.1当污水处理系统排水量季节性地超过受纳水体自净容量时,应设置控制出水塘。8.7.2寒冷地区的控制出水塘容积设计应考虑到冰封期需要贮存的水量,塘深应大于最大冰冻深度1m,塘数不少于2座
8.7.3控制出水塘应按照兼性塘校核其有机负荷率。9塘体设计
9.1一般规定
9.1.1
生态塘的塘体用料应就地取材。生态塘单塘应采用矩形塘,长宽比不应小于3:1~4:1,9.1.2
9.1.3
利用旧河道、池塘、洼地等修建生态塘,当水力条件不利时,应在塘内设置导流墙(堤)。对塘体的堤岸应采取防护措施。9.1.4
9.2堤坝设计
堤坝应采用不易透水的材料建筑。土坝应用不易透水材料作心墙或斜墙。9.2.1#
9.2.2土坝的顶宽不小于2m,石堤和混凝土堤顶宽不小于0.8m。当堤顶充许机动车行驶时,其宽度不小于3.5m。
9.2.3土堤迎水坡应铺砌防冲刷材料,应采用石料或混凝土。在设计水位变动范围内的最小铺砌高度不应小于1.0m。
9.2.4土坝、堆石坝、干砌石坝的安全超高应根据浪高计算确定,不应小于0.5m坝体结构应按相应的永久性水工构筑物标准设计。9.2.5
坝的外坡设计应按土质及T程规模确定。土坝外坡坡度应为4:1~2:1,内坡坡度应为3:1~9.2.6
2:1
9.2.7
塘堤的内侧应在适当位置(如进、出水口处)设置阶梯、平台。9.3塘底设计
9.3.1
9.3.2
塘底应平整并略具坡度,倾向出口。当塘底原土渗透系数K值大于0.2m/d时,应采取防渗措施。5
HY/T168.4—2013
9.4进、出水口设计
9.4.1进、出水口应采用扩散式或多点进水方式。出水口应设置挡板,潜孔出流。9.4.2进水口至出水口的水流方向应避开当地常年主导风向,与主导风向垂直。10附属设施
生态塘附属设施免费标准下载网bzxz
10.1
生态塘附属设施应包括输水设施、充氧设备、计量设备和生产、生活辅助设施10.2输水
10.2.1
生态塘的输水设施应包括输水管(渠)、泵站及闸、阀。输水用暗管或明渠,在人口稠密区应采用管道输水。10.2.2
10.2.3
10.2.4
邻塘之间的连通,应采用鲨流坝、堰、涵闹或管道塘系统出水量较大且跌落较高时,其出水口应设消力坎或消力池。10.3跌水
在多塘系统中,前后两塘有0.5m以上水位落差时,连通口采用粗糙斜坡或阶式跌水曝气充氧。10.4计量
生态塘系统应在人流处和出流处安装水量计量装置。11防腐
预处理构筑物、输水管线、泵、阅、计量仪表等辅助设施应考海水的腐蚀性,其结构设计和选材应按照GB50046的规定执行。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
