【行业标准】 螺杆钻具橡胶定子

1CS 83. 140.99
备案号：38574-2013

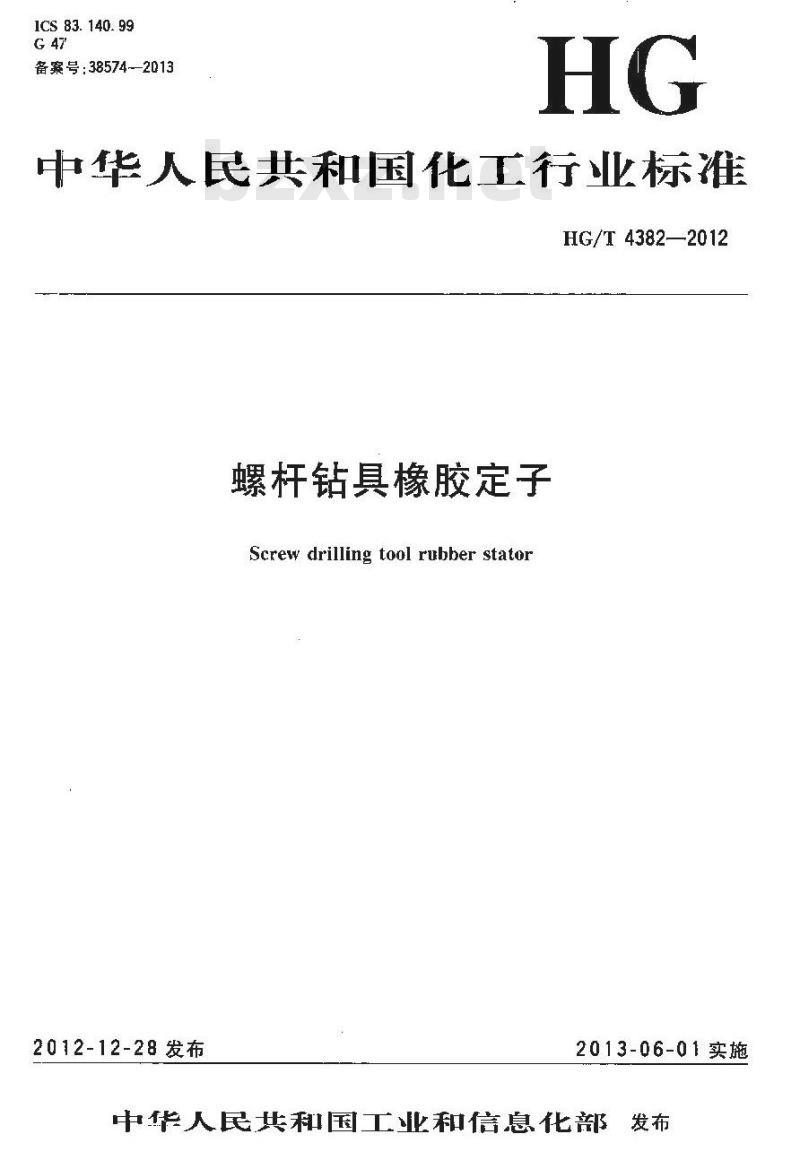

中华人民共和国化工行业标准
HG/T 4382—2012
螺杆钻具橡胶定子
Screw drilling tool rubber stator2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布前

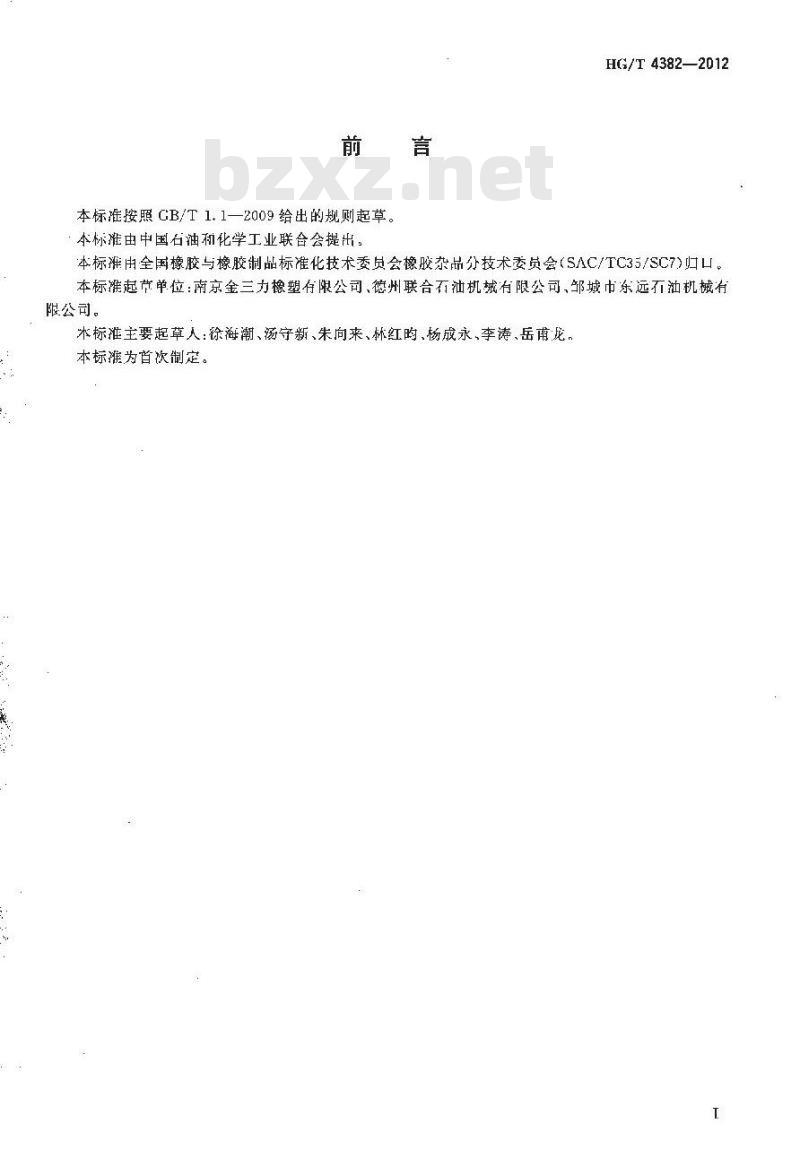

本标推按照 GB/T 1.1—2009给出的规则起草。本标推由中国石油和化学工业联合会提出。言
HG/T4382—2012
本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会(SAC/TC35/SC7)归口本标摊起节单位：南京金三力橡塑存限公司、德州联合石油机城有限公司，邹城巾东远石油机械有限公司。
來标准主要起草人：徐海潮、守新、朱向来、林红、杨成永、李涛、岳甫龙，本标准为首次制定。

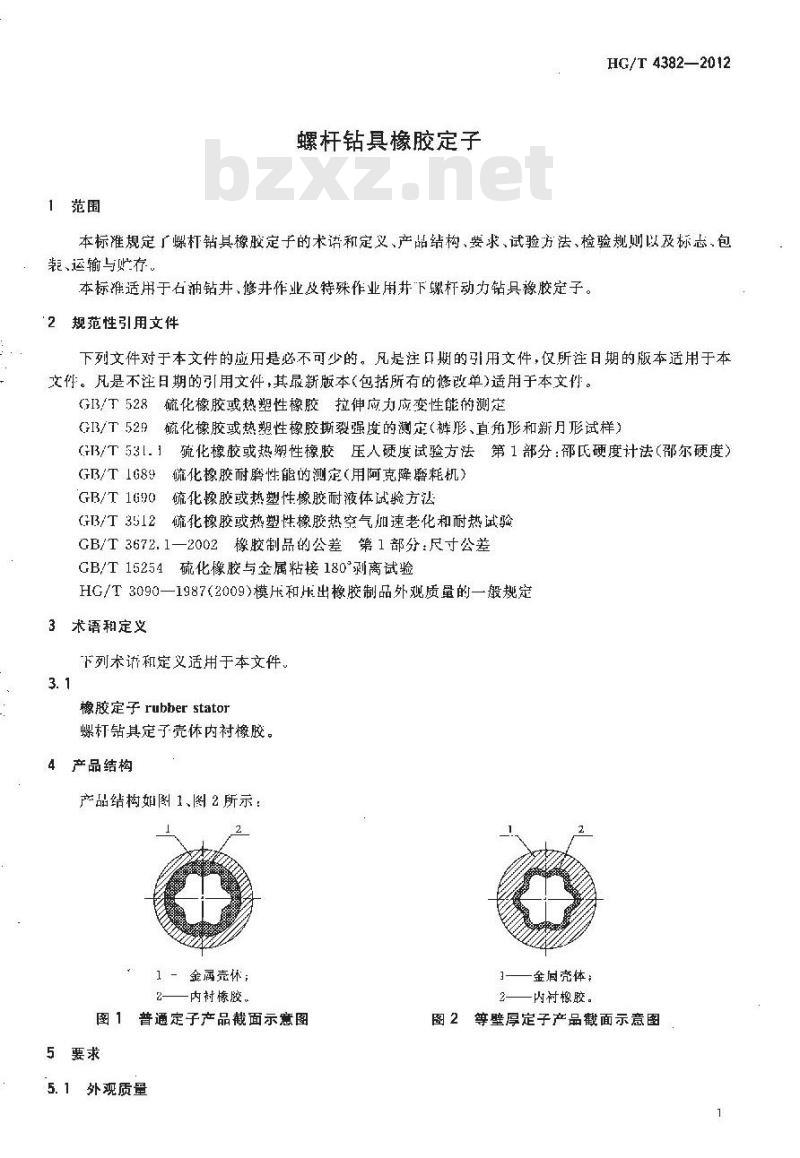

1范围
螺杆钻具橡胶定子
HG/T4382—2012
本标准规定广螺杠钻具橡胶定子的术语和定义、产品结构、要求、试验方法、检验规则以及标志.包装、运输与贮存
本标谁适用于石油钻井、修井作业及特殊作业用井下螺杆动力钻具橡胶定子。规范性引用文件
下列文件对于本文件的励用是必不可少的，风是注期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GI3/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(GI3/T529硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）(FB/T531.1硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：部氏硬度计法（邵尔硬度）GB/T 1689
硫化橡胶耐磨腾性能的测定（用阿克降磨耗机）GB/T 1690
硫化橡胶或热塑性橡胶耐液体试验方法GB/T 3512
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T3672.1—2002橡胶制品的公差第1部分：尺寸公差GB/T15254硫化像胶与金属粘接180°剥离试验HG/T3090—1987(2009)模压和压出橡胶制品外观质量的一般规定3术语和定义
下列术许和定义适用于本文件。3.1
橡胶定子 rubhber stator
螺杆钻其定了壳体内衬橡胶。
4产品结构
产品结构如图1、图2所示：
1-金属壳休；
内衬橡胶。
图1普通定子产品截面示意图
5要求
5.1外观质量
金同壳体：
内衬橡胶。
等壁厚定子产品截面示意图
HG/T4382-2012

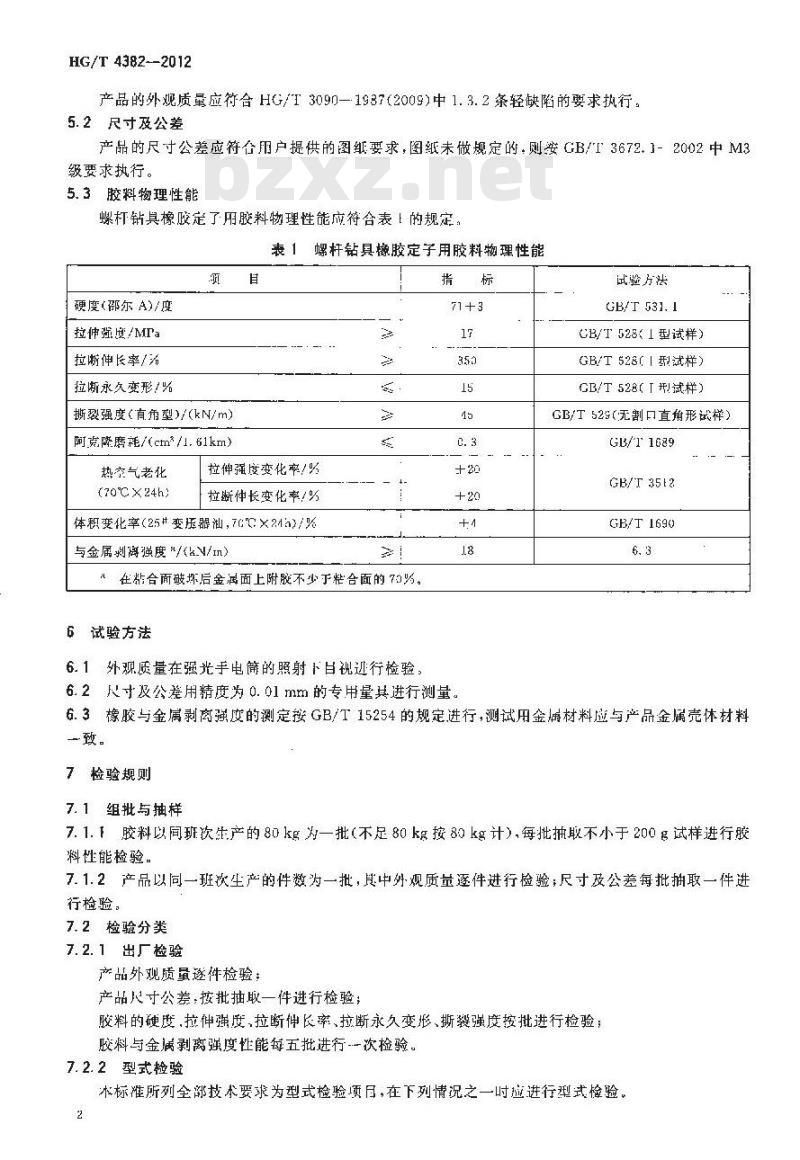

产品的外观质量应符合HG/T309n—1987(2009)中1.3.2条轻缺陷的要求执行。5.2尺寸及公差
产品的尺寸公差应符合用户提供的图纸要求，图纸未做规定的.则按CB/T3672.1-2002中M3级要求执行。
5.3胶料物理性能
螺杆钻具橡胶定了用胶料物理性能应符合表「的规定：表 1 螺杆钻具橡胶定子用胶料物理性能须
硬度(邵尔A)/度
拉伸强度/MPa
拉断伸长率/%
拉断永久变形/%
撕裂强度（直角型)/(kN/m）
阿克降磨耗/(cm2/1.61km）
热空气老化
(70℃X24h)
拉伸强度变化率/%
拉断伸长变化率/%
体积变化率（25#变压器油，7G%×2.4a)/%与金属剃离强度\/hV/in）
在粘合面破坏后金润面上附胶不少于粘合面的7。6试验方法
6.1外观质量在强光手电简的照射下日视逆行检验，指
6.2尺寸及公差用精度为0.01mm的专用量其进行测量。试验方法
GB/T 531, 1
CB/T5281型试样）
GB/T528°|型试样）
CB/T 528L型试样）
GB/T529(无割口直角形试样）
GB/11689
GB/T3512
GB/T 1690
6.3橡胶与金属剥离强度的测定按GB/T15254的规定进行，测试用金属材料应与产品金属壳体材料一致。
7检验规则
7.1组批与抽样
7.1.F胶料以同班次生产的80kg为一批（不足80kg按80kg计），每批抽取不小于200g试样进行胶料性能扮验，
7.1.2产品以同一班次生产的件数为一批，其中外观质量逐件进行检验；尺寸及公差每批抽取一件进行检验。
7.2检验分类
7.2. 1 出厂检验
产品外观质量逐件检验；
产品尺寸公差：按批抽取一件进行检验；胶料的硬度,拉伸强度,拉断伸长率、拉断永久变形、撕裂强度按批进行检验；胶料与金属剥离强度性能每五批进行次检验。7.2.2型式检验
术标准所列全部技术要求为型式检验项尽，在下列情况之一时应进行型式检验。2

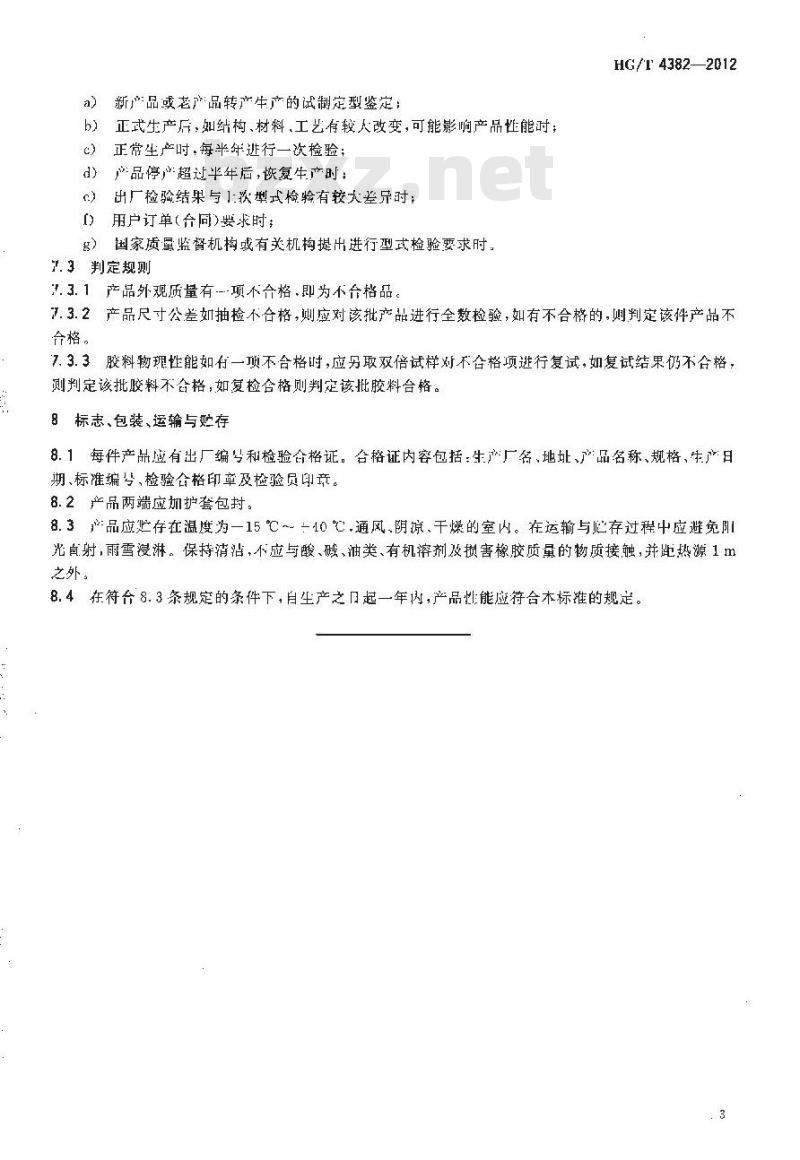

新产品或老产品转产生产的试制定型鉴定：正式生产后：如结构、材料.工艺有较人改变，可能影响产品性能时；正常生产时，每半年进行一次检验；c
d）产品停超过半年后，恢复牛产时：出厂检验结果与1茨型式检验有较大差时：c
用户订单（合同）要求时：
）国家质量监督机构或有关机构提出进行型式检验要求时。7.3判定规则www.bzxz.net
\.3.1产品外观质量有项不合格、即为不合格品。HG/T 4382—2012
7.3.2产品尺寸公差如抽检不合格，则应对该批产品进行全数检验，如有不合格的，则判定该件产品不合格。
7.3.3胶料物现性能如有一项不合格时，应另取双倍试样对不合格项进行复试，如复试结果仍不合格，测判定该批胶料不合格，如复检合格则判定该批胶料合格。8标志、包装、运输与贮存
8.1每件产品应有出厂编和检验合格证。合格证内容包括：生产厂名、地址、产品名称、规格、生产日期、标准编、检验合格印章及检验员印章。8.2产品两端应加护套包封。
8.3品应烂存在温度为一15℃~十10℃，通风阴凉、干燥的室内。在运输与烂存过程中应避免阳光直射，雨雪浸淋。保持清洁，不应与酸、碱、油类、有机溶剂及损害橡胶质量的物质接触，并距热源1m之外。
8.4在符合8.3条规定的条件下，自生产之口起一年内，产品性能应符合本标准的规定。.3
中华人民共和国
化工行业标准
螺杆钻具橡胶定子
HG/T 1382—2012
出版发行:化学工业出版社
（北京市东波区青年湖南街13号郎编码100011)化学工业出版社印刷）
880mm×1230mm1/16印张
字数7于学
2013年3月北京第1版第1次印刷
书号：1550251400
购书咨询：010-64518888
售后服务：010-61518899
网址：http://cip.com.cn
凡购买本书，如有缺损质量问贬,本社销售中心负声谢换定价：10.00元
