【行业标准】 移动板式电除尘器

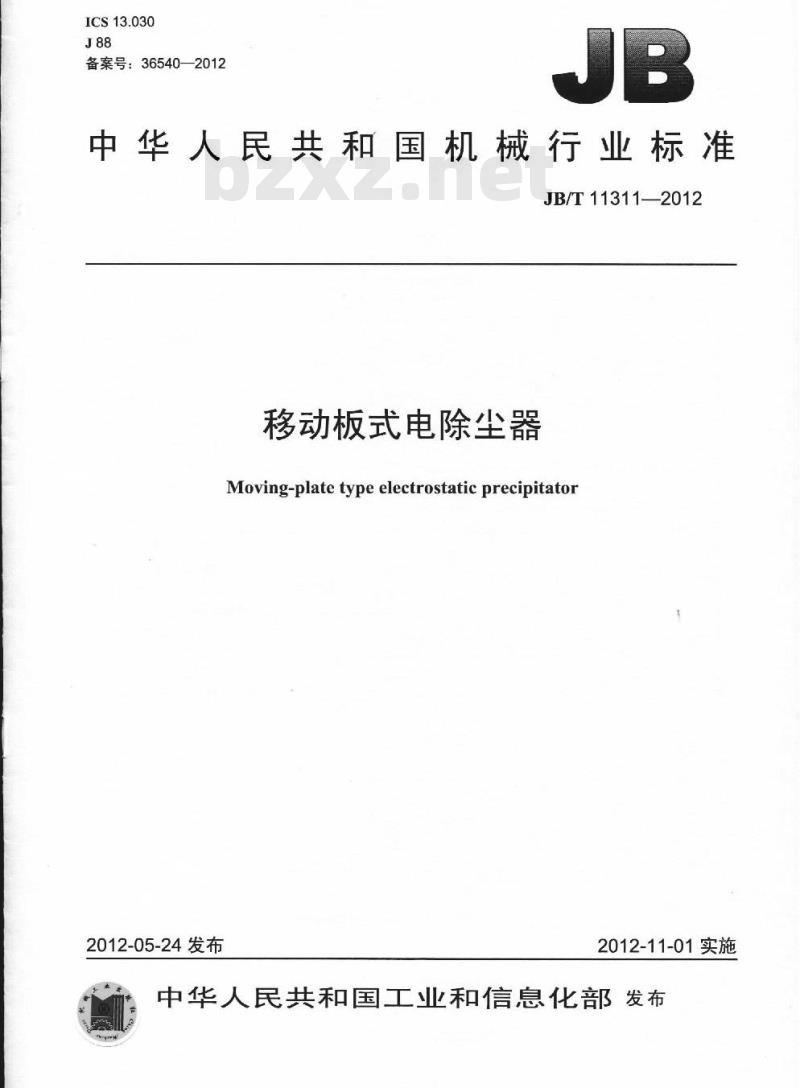

ICS13.030
备案号：36540—2012
中华人民共和国机械行业标准
JB/T11311—2012
移动板式电除尘器
Moving-platetype electrostaticprecipitator2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布前言

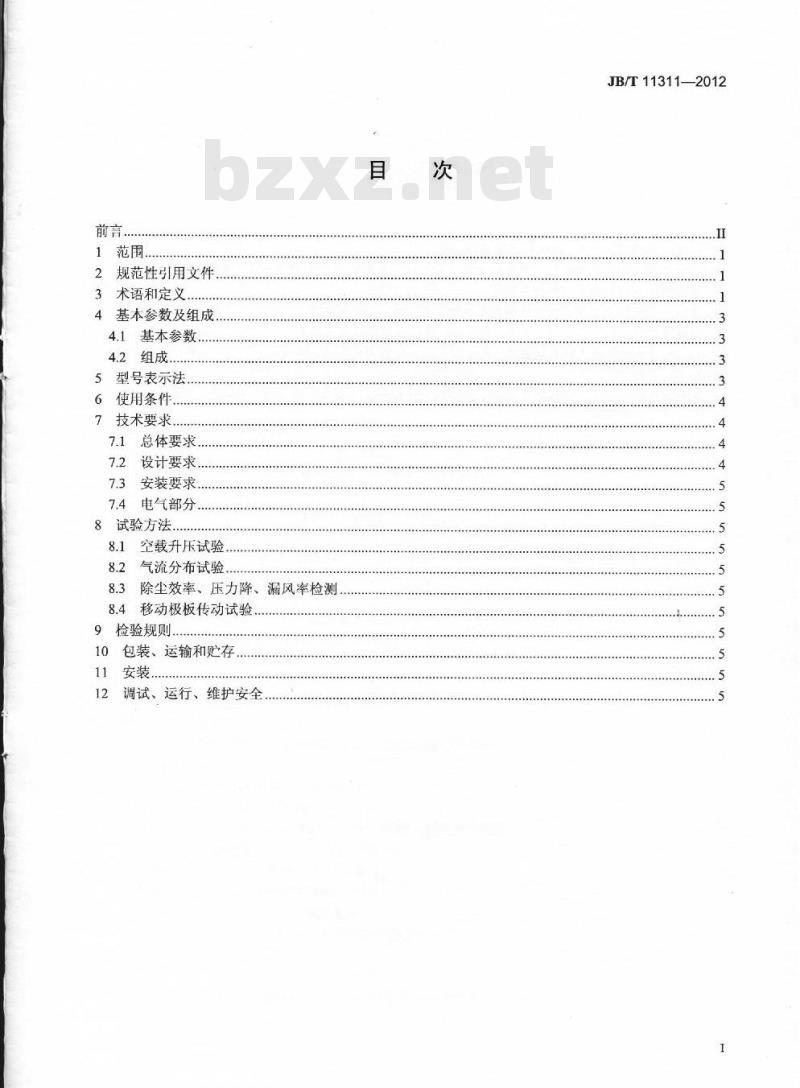

1范围
2规范性引用文件
3术语和定义
4基本参数及组成
4.1基本参数，
4.2组成.
5型号表示法.
使用条件.
技术要求..
7.1总体要求..．
设计要求.
安装要求.
电气部分
8试验方法
空载升压试验
气流分布试验
除尘效率、压力降、漏风率检测移动极板传动试验
9检验规则，
包装、运输和贮存
调试、运行、维护安全
JB/T11311—2012
JB/T11311—2012

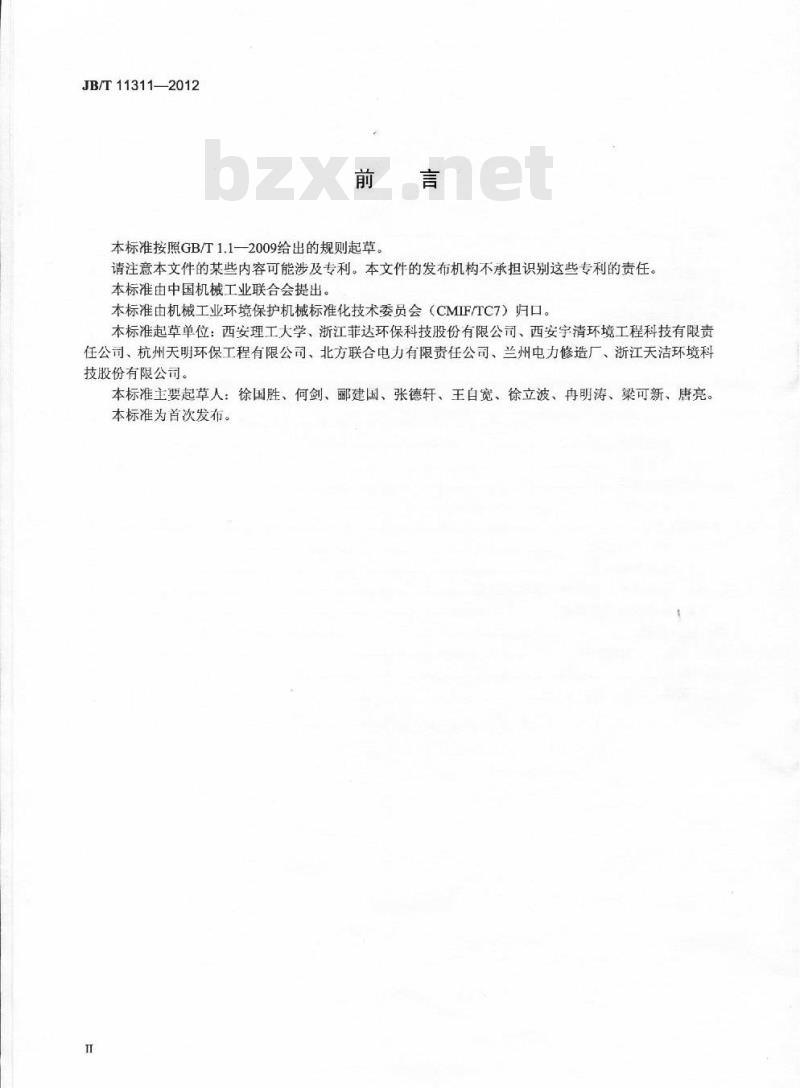

本标准按照GB/T1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：西安理工大学、浙江菲达环保科技股份有限公司、西安宇清环境工程科技有限责任公司、杭州天明环保工程有限公司、北方联合电力有限责任公司、兰州电力修造厂、浙江天洁环境科技股份有限公司。
本标准主要起草人：徐国胜、何剑、郦建国、张德轩、王自宽、徐立波、冉明涛、梁可新、唐亮、本标准为首次发布。
1范围
移动板式电除尘器
JB/T11311—2012

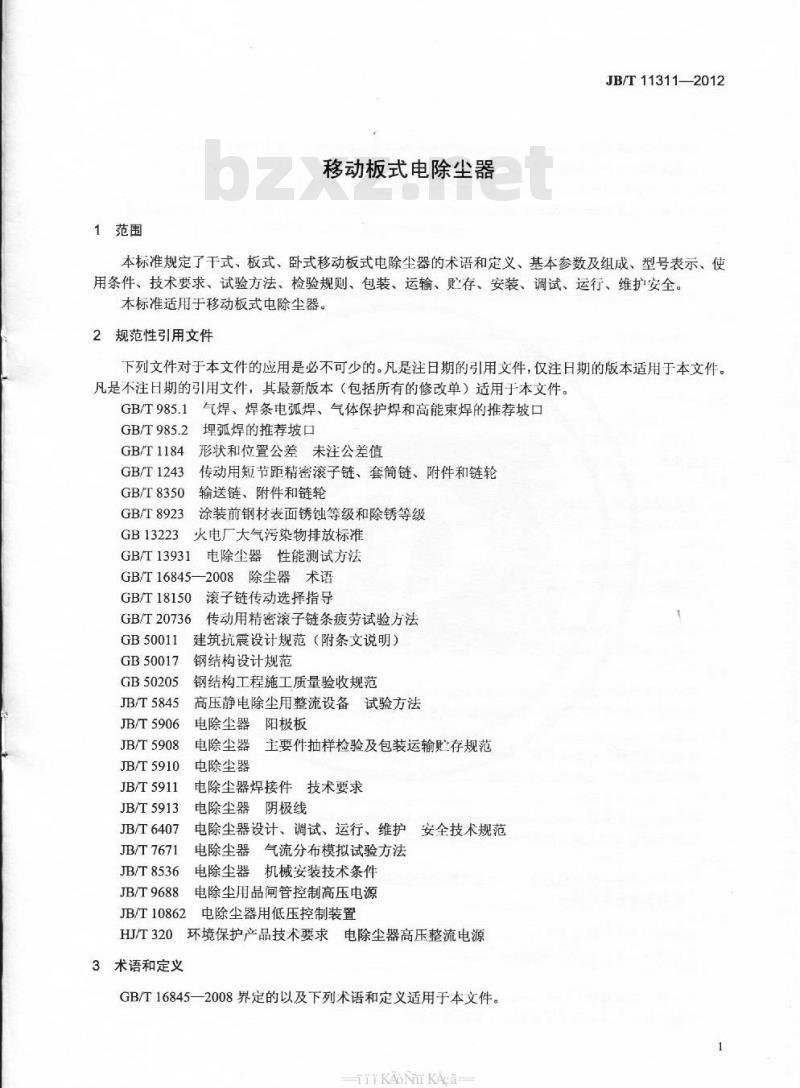

本标准规定了干式、板式、卧式移动板式电除尘器的术语和定义、基本参数及组成、型号表示、使用条件、技术要求、试验方法、检验规则、包装、运输、贮存、安装、调试、运行、维护安全。本标准适用于移动板式电除尘器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口2埋弧焊的推荐坡口
GB/T985.2
GB/T1184
GB/T1243
GB/T8350
GB/T8923
GB13223
形状和位置公差未注公差值
传动用短节距精密滚子链、套筒链、附件和链轮输送链、附件和链轮
涂装前钢材表面锈蚀等级和除锈等级火电厂大气污染物排放标准
GB/T13931电除尘器性能测试方法GB/T16845—2008除尘器术语
GB/T18150
GB/T20736
GB50011
GB50017
GB50205
JB/T5845
JB/T5906
JB/T5908
JB/T5910
JB/T5911
JB/T5913
JB/T6407
JB/T7671
JB/T8536
JB/T9688
JB/T10862
滚子链传动选择指导
传动用精密滚子链条疲劳试验方法建筑抗震设计规范（附条文说明）钢结构设计规范
钢结构工程施工质量验收规范
高压静电除尘用整流设备试验方法电除尘器阳极板
电除尘器
电除尘器
主要件抽样检验及包装运输贴存规范电除尘器焊接件技术要求
电除尘器阴极线
电除尘器设计、调试、运行、维护安全技术规范电除尘器气流分布模拟试验方法电除尘器机械安装技术条件
电除尘用品闸管控制高压电源
电除尘器用低压控制装置
HJ/T320环境保护产品技术要求电除尘器高压整流电源3术语和定义
GB/T16845—2008界定的以及下列术语和定义适用于本文件。TiKAoNiKAca-
JB/T11311-2012
移动板式电除尘器movingplatetypeelectrostaticprecipitator由常规固定电场与移动板式电场构成组合式电场形式的电除尘器。通常前级电场为常规固定电场，后级电场为移动板式电场。移动板式电场分为横向（垂直于气流方向）移动板式电场和顺向（平行于气流方向）移动板式电场。移动板式电场的主要特征在于其极板可移动、回转，积灰由下部的刮、刷装置清除。
移动极板movingcollectionplate由若干块长方形极板通过链条相连，由上、下部传动系统传动，工作时可移动、回转的收尘极排。3.3
上部传动系统 uppertransmission system由电动机、上部传动轴及链轮等组成，置于移动板的顶部，通过电动机带动上部传动轴转动，联动其上的链条及链条上的移动极板转动，为移动板的驱动系统，同时起支承与定位的作用。3.4
下部传动系统
owertransmissionsystem
由下部传动轴及链轮等组成，置于移动板的面保持极距，为稳动板的从动系统3.5
移动板式电场
movingplatetypeele
tricfiel
由移动板及设置于其内/外侧的放电极所构3.6
刷灰装置
rotating brush for dust eleanin对极板表面积灰实施刷除的装置3.7
刮灰装置
seraper for dust cleanin
对极板表面积灰实施刮除的装置，3.8
收尘单
专动提供导向与定位并张拉链条平移动板式电场计算高度ealculationheightofmovingplatetypeelectriefield移动板式电场内有电场效应的移动极板的高度。计算高度按阴极框架上下端横管中心距加一个同极距。3.9
移动板式电场有效集尘面积cffectivecollectingareaofmovingplatetypeelectricfield移动板式电场计算高度、电场长度与2信通道数的总乘积。3.10
顺向移动板式电场longitudinalmovingplatetypeelectricfield极板平面与气体流动方向相平行的移动板式电场。3.10.1
顺向移动板式电场有效长度effective lengthof longitudinalmovingplatetypeelectricfield单块移动极板的长度。
顺向移动板式电场有效宽度effectivewidthof longitudinalmovingplatetypeelectricfield最外侧两个移动板的外侧板面的中心距。3.11
横向移动板式电场lateralmovingplatetypeelectricfield极板平面与气体流动方向相垂直的移动板式电场。2
JB/T11311—2012
横向移动板式电场有效长度effectivelengthof lateralmovingplatetypeelectricfield横向移动板式电场内沿气流方向第一个阴极排与最后一个移动板后侧板面水平投影的中心距。3.11.2
横向移动板式电场有效宽度effectivewidthoflateralmovingplatetypeelectricfield同一水平位置上左右两侧移动极板的外边缘之问的距离。3.12
支撑装置supportingdevice
设置于移动板极板内侧，对链条起支撑作用，防止链条摆动的装置。4基本参数及组成
4.1基本参数
4.1.1应符合JB/T5910的规。
4.1.2同极距宜为400mm~520mm。4.1.3电除尘器内烟气平均流速宜为0.6m/s~1.7m/s。4.2组成
器由机械和电气两人部分构
移动板式电除
机械部
备由阻极系统（包括固定电
板式电场刷灰/刮
装置及移动
外壳结构件、
极振打装置
系）、轴承
全中轴承
等组成。刮
灰装置由活动刮
电气部分由高压电源（包
应的电气联保护装置组成
移动板式电除全器各品
高压电源供电，
型号表示法
横向移动板
阳极及移动板系
阴极系统
装置等
传动罐
支架组成
构成。
极板等
变压器及其?
阳极清灰系
统（包括固定电场阳极振打
固定电场阴极排方此内容来自标准下载网
多动板式电场阴极排）、阴
移动板系统由支撑装置
刷灰装置由传动装置
制系统
TIKAONiKAca
传动装置、轴（轴
支撑装置、转刷轴
压隔离开关柜和低压控制系统及相代电除尘器各电场的供电由单独共电
移动板式电场计算高度
移动板式电场有效宽度
移动板式电场有效长度
移动板式电场数
移动板式电场类型
S代表顺向
H代表横向
移动板式电场
固定电场有效高度
固定电场单室有效宽度
固定电场单电场有效长度
固定电场数
产品代号
JB/T11311-—2012
例如：D3X4-1X10.4-10.0+YBS1×4-10.4-10.0表示为干式、板式、卧式移动板式电除尘器，D表示产品代号，固定电场数为3，固定电场单电场有效长度为4m，单室，固定电场有效宽度为10.4m，固定电场有效高度为10m，后部为顺向移动板式单电场，移动板式电场有效长度为4m，移动板式电场有效宽度为10.4m，移动板式电场计算高度为10m。6使用条件
6.1移动板式电除尘器可应用于冶金、电力、建材、电子、化工等各工业领域的烟尘净化。处理烟气温度≤400℃（>250℃为高温型）。6.2
烟气含尘浓度≤1000g/m2（标准状态），进入移动板式电场的烟气含尘浓度宜≤1g/m（标准状态）。6.32
6.4承受许用压力-4.0×10*Pa~2.0×10°Pa（其中-1.0×10*Pa～0Pa为常规型）。7技术要求
7.1总体要求
7.1.1电除尘器出口气体含尘浓度应符合GB13223的规定。7.1.2电除尘器的压力降不大于300Pa。7.1.3电除尘器的漏风率不大于3%。7.1.4电除尘器的设备可用率不小于95%，整机设计寿命为30年，易损件在正常运行的情况下寿命不小于4年。
7.1.5移动板式电除尘器中移动板式电场以外部分的技术要求应符合JB/T5910的规定。7.1.6横向移动板式电场中移动极板为多孔板，开孔率一般为30%～70%。7.1.7阴极线应符合JB/T5913的规定7.1.8固定电场阳极板应符合JB/T5906的规定。7.1.9钢结构件应符合JB/T5911、GB50017、GB50011、GB50205、GB/T985.1、GB/T985.2、GB/T1184、GB/T8923的规定。
7.2设计要求
7.2.1支撑装置的强度及刚度，需能确保上、下传动系统长期稳定运行。7.2.2上、下传动系统应满足在工况环境下能够稳定运行，相邻两支点问轴的同轴度误差不大于2mm。7.2.3传动装置提供的转矩不低于负载工况下移动板所需理论转矩的1.5倍，且能适应室外工作的环境条件。
7.2.4移动板组的顶部、底部应留有满足极板绕链轮转动及检修的空问。7.2.5下部传动下方应留有满足链条热膨胀及磨损伸长后从动轴系整体下移的空间。7.2.6下部传动应能在链条受热膨胀及磨损伸长后实现自动张紧。7.2.7移动极板面板平面度误差不大于5mm。7.2.8固定移动极板链条的抗拉极限强度应大于静载荷5倍的安全系数，其材料及链条形式应满足在无润滑、多尘、有腐蚀且高温的环境下长期工作。7.2.9移动板式电场输送及传动链轮和链条应符合GB/T18150、GB/T8350、GB/T1243及GB/T20736的规定。
7.2.10链轮设计应满足在多尘环境下长期运行，同时应注意消除链条节距积累误差所造成的极板翻转不同步的影响。
7.2.11常规轴承能适应室外工作的环境条件，尘中轴承应能在受热、多尘条件下可靠工作。7.2.12壳体应密封、防雨，壳体的设计应避免死角，减少灰尘积聚。7.2.13灰刷应有一定弹性，保证对移动极板保持足够的摩擦力，同时刷毛不能刷伤移动极板。7.2.14刮灰装置应具有自我调节功能，能根据磨损情况自动调整位置，保证刮板与移动极板表面良好接触，同时刮板材质不能刮伤移动极板。4
7.2.15宜设置电气联锁保护装置。7.2.16各部件制作选材应严格按设计图样。7.3安装要求
JB/T11311—2012
7.3.1上、下轴系支撑装置对应高度差不大于2mm，支撑装置组成的矩形对角线偏差不大于5mm。7.3.2轴系转动灵活，无卡阻现象，固定部件不得干涉运动部件运转。上、下轴系的平行度误差不大于5mm。
7.3.3横向移动电场中移动极板为多孔极板，其固定孔距偏差不大于1mm，板面平面度和侧弯度不大于3mm，表面不得有明显擦伤等影响性能的缺陷。7.3.4移动板组装后极板排整体平面度不大于10mm。7.3.5阴极部分安装应符合JB/T8536的规定。7.3.6异极距的允许偏差为±10mm。7.3.7刷灰传动装置转动灵活，无卡阻现象，固定部件不得干涉运动部件运转。转刷与移动阳极板接触良好，能将极板上粉尘清除干净。转刷轴同轴度误差不大于$5mm。7.3.8刮灰装置的活动刮板与移动阳极板面保持良好接触，能将极板上的粉尘清除。调节支架能可靠工作。
7.4电气部分
高压部分应符合JB/T9688、HJ/T320的规定。低压部分应符合JB/T10862的规定。8试验方法
8.1空载升压试验
空载升压试验应符合JB/T6407的规定。8.2气流分布试验
气流分布试验应符合JB/T7671的规定。8.3除尘效率、压力降、漏风率检测除尘效率、压力降、漏风率检测应符合GB/T13931的规定。8.4移动极板传动试验
在设计传动速度下，移动极板传动机构冷态连续运行48h以上，无脱链、脱板、卡阻及其他异常现象为合格。
9检验规则
检验规则应符合JB/T5908的规定。10包装、运输和购存
包装、运输、贮存应符合JB/T5908的规定。11安装
移动板式电场安装按7.3要求执行，其余部件安装应符合JB/T8536的规定。12调试、运行、维护安全
移动板式电除尘器中的常规固定电场调试、运行、维护安全应符合JB/T6407、JB/T5845的规定，移动板式电除尘器中的移动板式电场的调试、运行、维护安全应符合相应技术文件的要求。5
TiKAoNKAca
JB/T11311-2012
中华人民共和国
机械行业标准
移动板式电除尘器
JB/T11311——2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.75印张·15千字2012年11月第1版第1次印刷
定价：15.00元
书号：15111：10637
网址：http：//cmpbook.com编辑部电话：（010）88379778
（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
