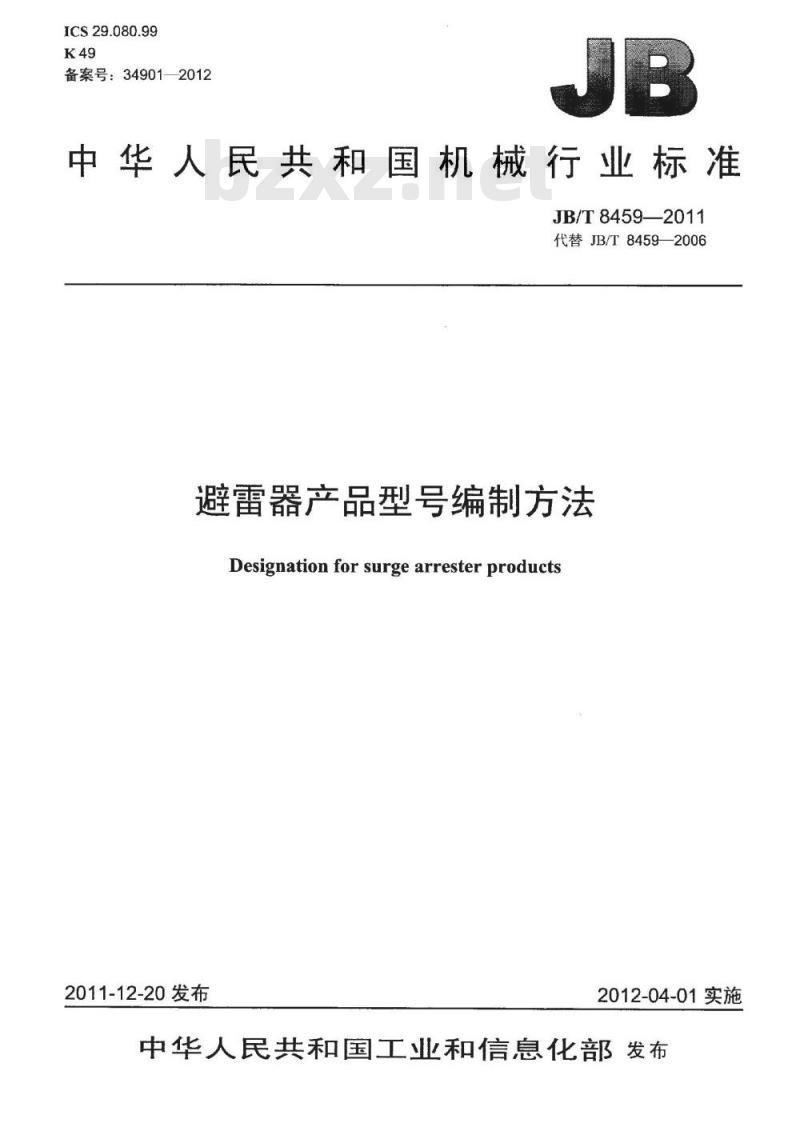

ICS29.080.99
备案号：34901—2012
中华人民共和国机械行业标准
JB/T8459—2011
代替JB/T84592006
避雷器产品型号编制方法
Designation for surge arrester products2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布JB/T8459-2011

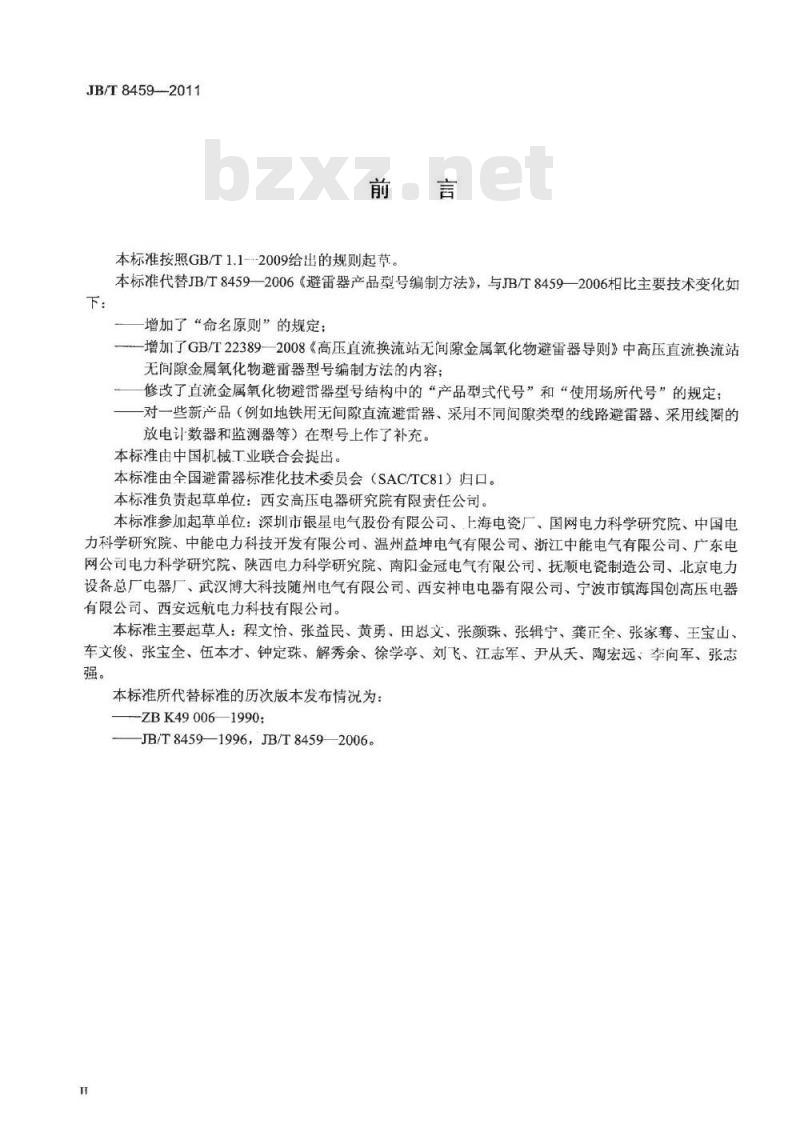

本标准按照GB/T1.1---2009给出的规则起草。本标准代替JB/T8459—2006《避雷器产品型号编制方法》，与JB/T84592006相比主要技术变化如下：
增加了“命名原则”的规定；
—增加了GB/T22389—2008《高压直流换流站无间隙金属氧化物避雷器导则》中高压直流换流站无间隙金属氧化物避雷器型号编制方法的内容；修改了直流金属氧化物避雷器型号结构中的“产品型式代号”和“使用场所代号”的规定；-对一些新产品（例如地铁用无间隙直流避雷器、采用不同间隙类型的线路避雷器、采用线圈的放电计数器和监测器等）在型号上作了补充。本标准由中国机械工业联合会提出。本标准由全国避雷器标准化技术委员会（SAC/TC81）归口。本标准负责起草单位：西安高压电器研究院有限责任公司。本标准参加起草单位：深圳市银星电气股份有限公司、，上海电瓷厂、国网电力科学研究院、中国电力科学研究院、中能电力科技开发有限公司、温州益坤电气有限公司、浙江中能电气有限公司、广东电网公司电力科学研究院、陕西电力科学研究院、南阳金冠电气有限公司、抚顺电瓷制造公司、北京电力设备总厂电器厂、武汉博大科技随州电气有限公司、西安神电电器有限公司、宁波市镇海国创高压电器有限公司、西安远航电力科技有限公司。本标准主要起草人：程文怡、张益民、黄勇、田恩文、张颜珠、张辑宁、龚正全、张家骞、王宝山、车文俊、张宝全、伍本才、钟定珠、解秀余、徐学亭、刘飞、江志军、尹从天、陶宏远、李向军、张志强。
本标准所代替标准的历次版本发布情况为：ZBK49006—1990;
—JB/T8459—1996，JB/T84592006。TT

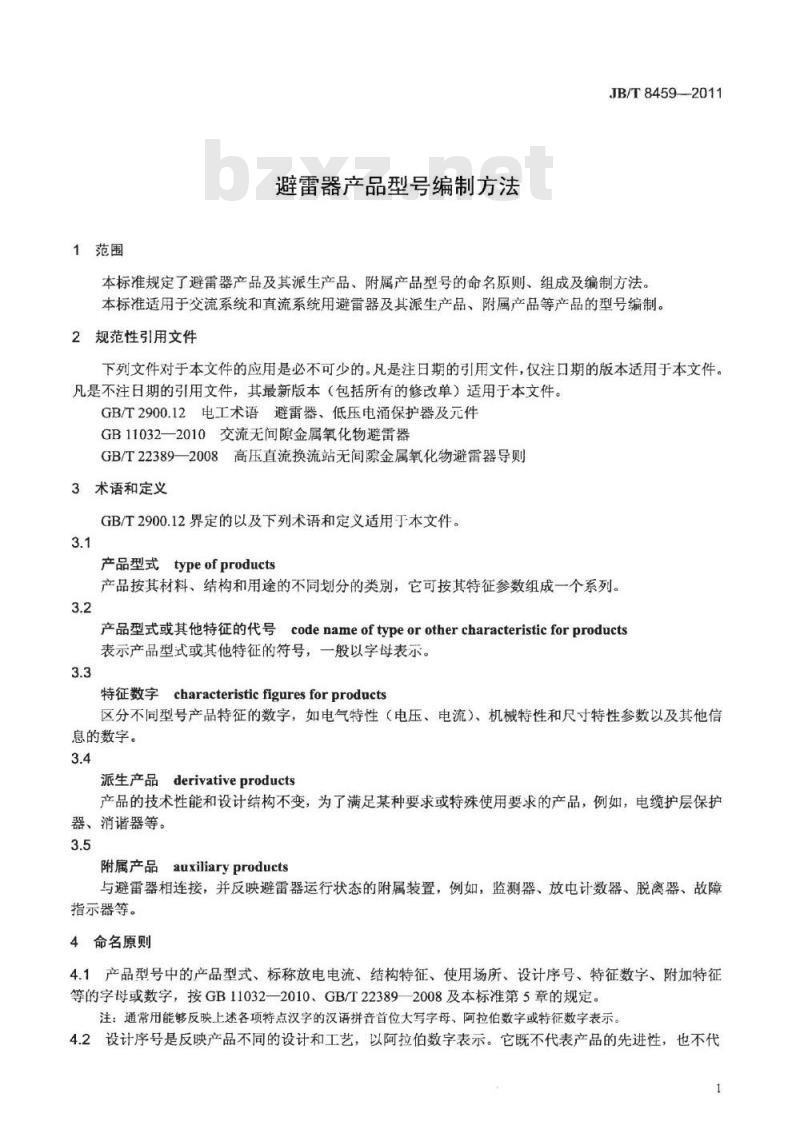

1范围
避雷器产品型号编制方法
JB/T8459—-2011
本标准规定了避雷器产品及其派生产品、附属产品型号的命名原则、组成及编制方法。本标准适用于交流系统和直流系统用避雷器及其派生产品、附属产品等产品的型号编制。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注口期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2900.12电工术语避雷器、低压电涌保护器及元件GB11032—2010交流无间隙金属氧化物避雷器GB/T223892008高压直流换流站无间隙金属氧化物避雷器导则3术语和定义
GB/T2900.12界定的以及下列术语和定义适用于本文件。3.1
产品型式typeofproducts
产品按其材料、结构和用途的不同划分的类别，它可按其特征参数组成一个系列。3.2
产品型式或其他特征的代号codenameoftypeorothercharacteristicforproducts表示产品型式或其他特征的符号，一般以字母表示。3.3
特征数字characteristicfiguresforproducts区分不同型号产品特征的数字，如电气特性（电压、电流）、机械特性和尺寸特性参数以及其他信息的数字。
派生产品derivativeproducts
产品的技术性能和设计结构不变，为了满足某种要求或特殊使用要求的产品，例如，电缆护层保护器、消谐器等。
附属产品auxiliaryproducts
与避雷器相连接，并反映避雷器运行状态的附属装置，例如，监测器、放电计数器、脱离器、故障指示器等。
4命名原则
4.1产品型号中的产品型式、标称放电电流、结构特征、使用场所、设计序号、特征数字、附加特征等的字母或数字，按GB11032—2010、GB/T223892008及本标准第5章的规定。注：通常用能够反映上述各项特点汉字的汉语拼音首位大写字母、阿拉伯数字或特征数字表示。4.2设计序号是反映产品不同的设计和工艺，以阿拉伯数字表示。它既不代表产品的先进性，也不代1

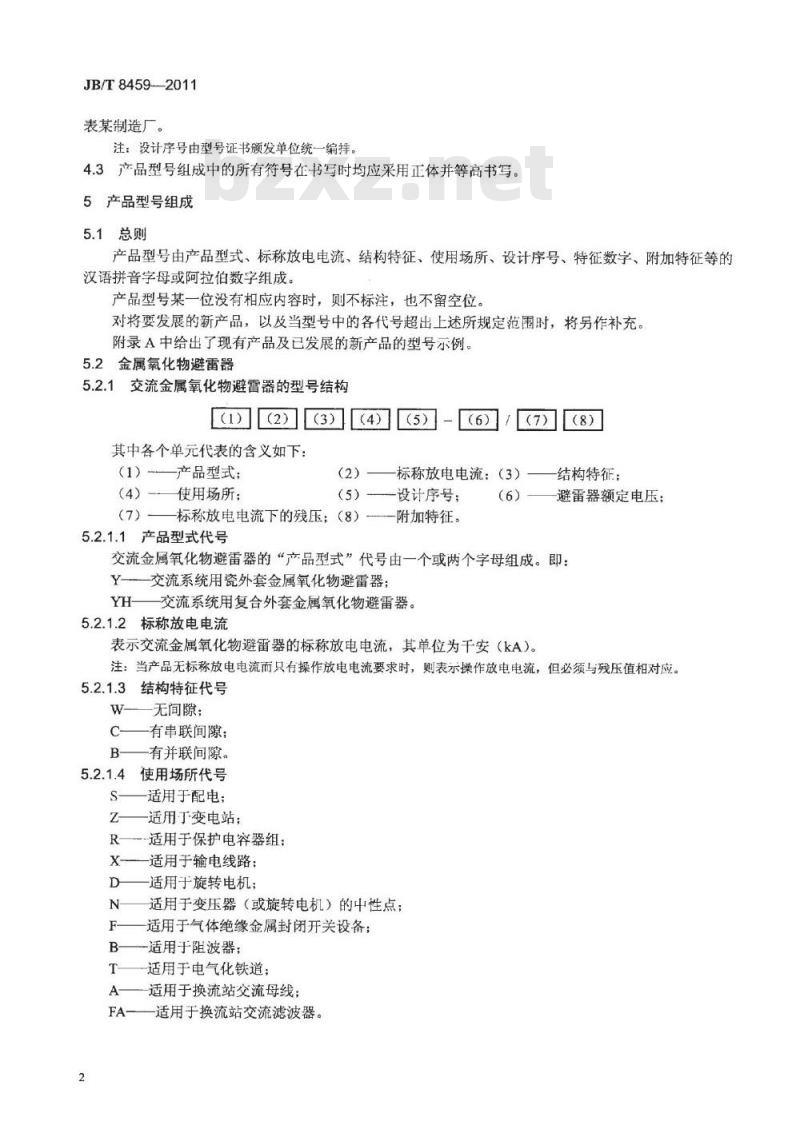

JB/T8459--2011
表某制造厂。
注：设计序号由型号证书颁发单位统一编排。4.3产品型号组成中的所有符号在书写时均应采用正体并等高书写。5产品型号组成
5.1总则
产品型号由产品型式、标称放电电流、结构特征、使用场所、设计序号、特征数字、附加特征等的汉语拼音字母或阿拉伯数字组成。产品型号某一位没有相应内容时，则不标注，也不留空位。对将要发展的新产品，以及当型号中的各代号超出上述所规定范围时，将另作补充。附录A中给出了现有产品及已发展的新产品的型号示例。5.2金属氧化物避雷器
5.2.1交流金属氧化物避雷器的型号结构(1)(2)1(3)(4)(5)-(6)(7)(8)
其中各个单元代表的含义如下：（1）一产品型式；
（4）使用场所；
（2）—标称放电电流：（3）—结构特征：（5）设计序号：
（7）—标称放电电流下的残压；（8）—附加特征。5.2.1.1产品型式代号
一避雷器额定电压；
交流金属氧化物避雷器的“产品型式”代号由一个或两个字母组成。即：Y-—交流系统用瓷外套金属氧化物避雷器；YH
交流系统用复合外套金属氧化物避雷器。5.2.1.2标称放电电流
表示交流金属氧化物避雷器的标称放电电流，其单位为千安（kA）。注：当产品无标称放电电流而只有操作放电电流要求时，则表示操作放电电流，但必须与残压值相对应。5.2.1.3结构特征代号
W——无间隙：
有串联间隙；
有并联间隙。
使用场所代号
适用于配电；
适用丁变电站；
R—适用于保护电容器组；
X——适用于输电线路
适用于旋转电机；
适用于变压器（或旋转电机）的中性点；适用于气体绝缘金属封闭开关设备；适用于阻波器；
适用于电气化铁道；
适用于换流站交流母线；
适用于换流站交流滤波器。

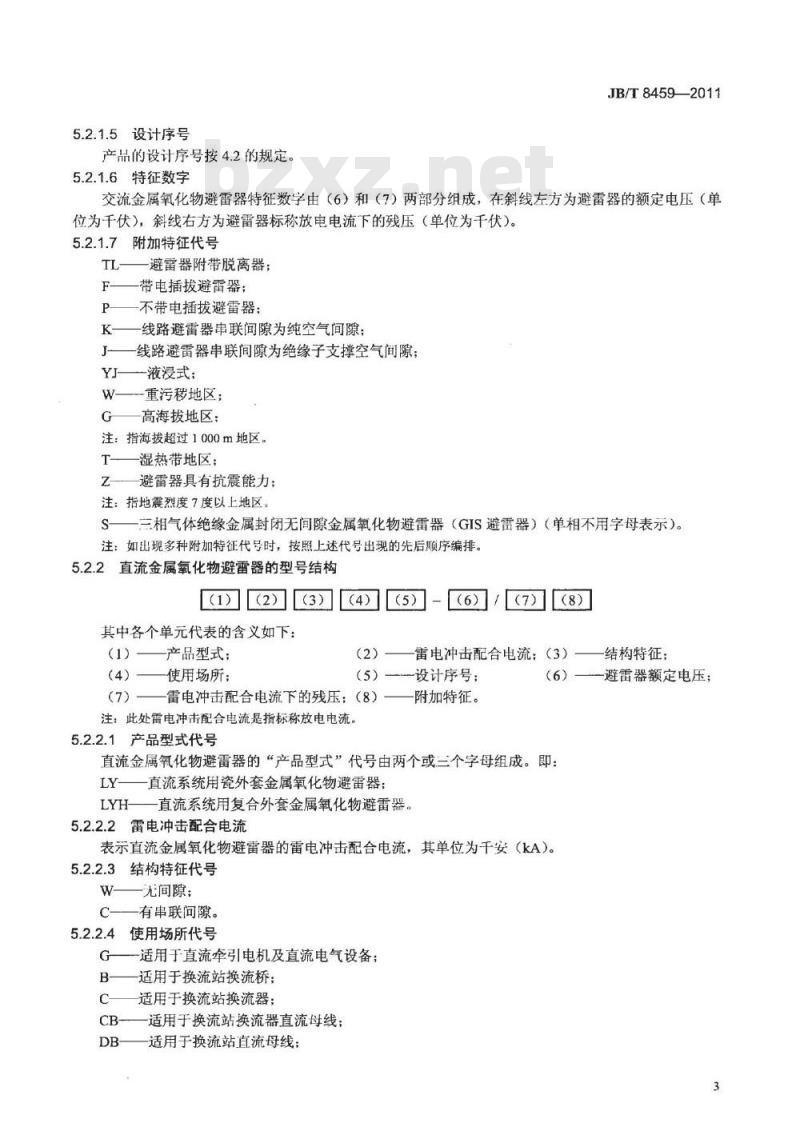

5.2.1.5设计序号
产品的设计序号按4.2的规定。
5.2.1.6特征数字
JB/T84592011
交流金属氧化物避雷器特征数字由（6）和（7）两部分组成，在斜线左方为避雷器的额定电压（单位为干伏），斜线右方为避雷器标称放电电流下的残压（单位为千伏）。5.2.1.7附加特征代号
避雷器附带脱离器；
带电插拔避雷器；
不带电插拔避雷器：
线路避雷器串联间隙为纯空气间隙；线路避雷器串联间隙为绝缘子支撑空气间隙一液浸式：
重污地区：
高海拨地区：
注：指海拨超过1000m地区。
湿热带地区：
避雷器具有抗震能力；
注：指地震烈度7度以上地区。
三相气体绝缘金属封闭无间隙金属氧化物避雷器（GIS避雷器）（单相不用字母表示）。注：如出现多种附加特征代号时，按照上述代号出现的先后顺序编排。5.2.2直流金属氧化物避雷器的型号结构（1)(2)（3)（4）（5）-（6)7(7)（8）其中各个单元代表的含义如下：)
产品型式：
使用场所；
雷电冲击配合电流下的残压：（8）注：此处雷电冲击配合电流是指标称放电电流。5.2.2.1产品型式代号
雷电冲击配合电流：（3）
设计序号：
附加特征。
直流金属氧化物避雷器的“产品型式”代号由两个或三个字母组成。即：LY一直流系统用瓷外套金属氧化物避雷器：LYH一直流系统用复合外套金属氧化物避雷器。5.2.2.2雷电冲击配合电流
表示直流金属氧化物避雷器的雷电冲击配合电流，其单位为千安（kA）。5.2.2.3结构特征代号
光间隙；
有串联问隙。
使用场所代号
适用于直流牵引电机及直流电气设备；适用于换流站换流桥；
适用于换流站换流器：
适用于换流站换流器直流母线：适用于换流站直流母线：
结构特征；
避雷器额定电压；
JB/T8459—2011
DL一一适用于换流站直流线路；DR-—适用于换流站平波电抗器；E一适用于换流站中性母线：
一适用于换流站直流滤波器：
M--适用于换流站直流中点母线；V—适用于换流站阀。
5.2.2.5设计序号
产品的设计序号按4.2的规定。
5.2.2.6特征数字
直流金属氧化物避雷器特征数字由（6）和（7）两部分组成，在斜线左方为避雷器的额定电压（单位为千伏），斜线方为避雷器雷电冲击配合电流下的残压（单位为千伏）。5.2.2.7附加特征代号
-避雷器附带脱离器：
W-重污移地区：
G—高海拔地区；
注：指海拨超过1000m地区。
T—湿热带地区：
Z——避雷器具有抗震能力。
注1：指地震烈度7度以上地区。注2：如出现多种附加特征代号时，按照上述代号出现的先后顺序编排。5.2.3三相组合式金属氧化物避雷器的型号结构（1)（2)（3)（4)（5）-（6/（7)×（8）/（9）（10）其中各个单元代表的含义如下：（1）产品型式；
（4）—使用场所；
（2）—标称放电电流：
(5)—
设计序号；
（6）一避雷器额定电压（相对相）：（7）（8）——避雷器额定电压（相对地）；（9）（10）—附加特征。
5.2.3.1产品型式代号
结构特征：
标称放电电流下的残压（相对相）；标称放电电流下的残压（相对地）三相组合式金属氧化物避雷器的“产品型式”代号由一个或两个字母组成。即：交流系统用瓷外套金属氧化物避雷器；Y
YH交流系统用复合外套金属氧化物避雷器。5.2.3.2标称放电电流
表示三相组合式金属氧化物避雷器的标称放电电流，其单位为千安（kA）。5.2.3.3结构特征代号
W-无间隙；
一有串联间隙。
使用场所代号
适用于配电；
适用于变电站：
适用于保护电容器组；
D一适用于旋转电机。
5.2.3.5设计序号
产品的设计序号按4.2的规定。
5.2.3.6特征数字
JB/T8459—2011
三相组合式避雷器特征数字由（6）和（7）及（8）和（9）两部分组成，第-组为（6）和（7）表示相一相特征数字：第二组为（8）和（9）表示相一地特征数字。在斜线左方为避雷器的额定电压（单位为千伏），斜线右方为避雷器标称放电电流下的残压（单位为千伏）。5.2.3.7附加特征代号
-避雷器附带脱离器；
W——重污移地区；
G高海拔地区；
注：指海拔超过1000m地区。
湿热带地区：
一避雷器具有抗震能力。
注：指地震烈度7度以上地区。
5.2.4电缆护层保护用避雷器（电缆护层保护器）的型号结构(1) (2) -[(3)
其中各个单元代表的含义如下：)
一产品型式：
5.2.4.1产品型式代号
设计序号；
一系统标称电压。
电缆护层保护器的“产品型式”代号由三个字母表示，即“LHQ”。5.2.4.2设计序号
产品的设计序号按4.2的规定。
5.2.4.3特征数字
电缆护层保护器的特征数字为第（3）部分，即系统标称电压。5.3碳化硅阀式避雷器及消谐器产品5.3.1碳化硅阀式避雷器的型号结构（1)（2)（3）（4）-（）（6）其中各个单元代表的含义如下：(1)
产品型式：
设计序号；
5.3.1.1产品型式代号
结构特征；
系统标称电压；
(5）—
使用场所；
附加特征。
碳化硅阀式避雷器的“产品型式”代号由一个或两个字母表示。即：F
交流系统用阀式避雷器；
直流系统用阀式避雷器。
结构特征代号
具有磁吹放电间隙的避雷器。
使用场所代号
适用于配电；
适用于变电站；
适用于输电线路：
适用于旋转电机；
JB/T84592011
N-—适用于变压器（或旋转电机）的中性点。5.3.1.4设计序号
产品的设计序号按4.2的规定。
5.3.1.5特征数字
碳化硅阀式避雷器的特征数字为第（5）部分，即系统标称电压，5.3.1.6附加特征代号
J—系统中性点有效接地：
重污移地区：
G高海拨地区。
注：指海拔超过1000m地区。
5.3.2消谐器的型号结构
[(1)(2)
其中各个单元代表的含义如下：（1）—产品型式：
5.3.2.1产品形式代号
一设计序号：
（3）
消谐器的“产品型式”代号由三个字母表示，即“XXQ”。5.3.2.2设计序号
产品的设计序号按4.2的规定。
5.3.2.3特征数字
消谐器的特征数字为第（3）部分，即系统标称电压。5.4避雷器附属产品
5.4.1放电计数器的型号结构
系统标称电压。
(1)(2) (3) -(4)(5)[(6)
其中各个单元代表的含义如下：（1）产品型式；
标称放电电流
5.4.1.1产品型式代号
结构特征；
方波电流耐受值；
放电计数器的“产品型式”代号由两个字母表示，即“JS”。5.4.1.2结构特征代号
Y一采用金属氧化物电阻片的放电计数器：采用线圈的放电计数器。
对于采用碳化硅电阻片的放电计数器，结构特征代号略去。5.4.1.3设计序号
产品的设计序号按4.2的规定。
5.4.1.4特征数字
（3）——设计序号；
一附加特征。
放电计数器的特征数字由（4）和（5）组成，在斜线的左方为标称放电电流（单位为千安），斜线右方为方波电流耐受值（单位为安）。5.4.1.5附加特征代号
S—数字显示式：
-指针显示式；
电了远传式。
TIKAONIKAca-
5.4.2监测器的型号结构
[1)（2)（3）（4)[5)（6)
其中各个单元代表的含义如下：(1)
产品型式；
标称放电电流：
5.4.2.1产品型式代号
结构特征；
（5）——方波电流耐受值；
监测器的“产品型式”代号由三个字母表示，即“JCQ”。5.4.2.2结构特征代号
采用金属氧化物电阻片的监测器：采用线圈的监测器。
5.4.2.3设计序号
产品的设计序号按4.2的规定。
5.4.2.4特征数字
JB/T8459--2011
（3）一设计序号：
（6）—附加特征。
监测器的特征数字由（4）和（5）组成，在斜线的左方为标称放电电流（单位为千安），斜线右方为方波电流耐受值（单位为安）。5.4.2.5附加特征代号
S——数字显示式；
Z—指针显示式；
电子远传式。
注：电流用指针显示、动作次数用数字显示的监测器不加附加特征代号。5.4.3脱离器的型号结构
（1)（2（3)-【（4)/（5)
其中各个单元代表的含义如下：（1）一产品型式；
标称放电电流：
5.4.3.1产品型式代号
（2）—结构特征；
（5）-方波电流耐受值。
脱离器的“产品型式”代号由两个字母表示，即“TL”5.4.3.2结构特征代号
R——热熔式；
B——热爆式。
5.4.3.3设计序号
产品的设计序号按4.2的规定。
5.4.3.4特征数字
一设计序号：
脱离器的特征数字由（4）和（5）组成，在斜线的左方为标称放电电流（单位为千安），斜线右方为方波电流耐受值（单位为安）。7
JB/T8459—2011
附录A
（资料性附录）
避雷器产品型号示例
表A.1给出了各种类型避雷器的产品型号示例。表A.1避雷器产品型号示例
金属氧
化物避
交流金
属氧化
物避雷
产品名称
配电型交流无间隙金属
氧化物避雷器
电站型交流无间隙金属
氧化物避雷器
低压交流无间隙金属氧
化物避雷器
线路用交流无间隙金属
氧化物避首器
线路用交流有串联间隙
金属氧化物避雷器
旋转电机保护用交流无
间隙金属氧化物避雷器
并联补偿电容器用交流
无间隙金属氧化物避雷器
变压器及电机中性点保
护用交流无间金属氧化
物避雷器
高原型交流无间隙金属
氧化物避雷器
液浸式交流无间隙金属
氧化物避雷器
电气化铁道交流无间隙
金属氧化物避雷器
配电型交流有申联间蒙
金属氧化物避雷器
电站型交流有串联间隙
金属氧化物避雷器
型式代号
电结构使用设计
标称放电
场所序号
A特征
TiKAoNiKAca
100/260
100/260
108/281
108/320
51/134
51/134
60/144
60/144
42/120
42/120
型号示例
Y5WS1-17/50
YH5WS1-17/50TL
Y5WZ1-17/45TL
YH5WZ1-17/45F
Y10WZ1-100/260T
YH10WZ1-100/260G
Y1.5W1-0.5/2.6
YH1.5W1-0.5/2.6
Y10WX1-108/281TL
YH10WX1-108/281W
YH10CX1-108/320K
YH10CX1-108/320J
YH10CX1-108/320KW
Y2.5WD1-13.5/31
YH2.5WD1-13.5/31
Y5WR1-51/134
YH5WR1-51/134
Y1.5WN1-60/144
YH1.5WN1-60/144
Y5WS1-17/50G
YH5WS1-17/50G
Y5WS1-ZYJ
YH5WS1-ZYJ
Y5WT1-42/120
YH5WT1-42/120
Y5CS1-12.7/45
YH5CS1-12.7/45
Y5CZ1-12.7/41
YHSCZ1-12.7/41
交流金
属氧化
物避雷
产品名称
旋转电机保护用交流有
串联间隙金属氧化物避雷
交流有并联间隙金属氧
化物避雷器
交流无间隙气休绝缘金
属封闭金属氧化物避雷器
阻波器用有串联间隙交
流金属氧化物避香器
阻波器用交流尤间隙金
属氧化物避雷器
直流无间隙金属氧化物
直流金
避雷器
金属氧属氧化
直流有串联间隙金属氧
化物避
物避雷
碳化硅
阔式避
三相组
合式金
属氧化
物避笛
电缆护
层保护
用避雷
雷器及
消谐器
化物避雷器
表A.1（续）
型式代号
产品 标称放电结构使用设计
型式电流kA特征场所序号
换流站用无间隙直流线
路金属氧化物避雷器
交流三相组合式无间隙
金属氧化物避雷器
交流三相组合式有串联
间隙金属氧化物避雷器
电缆护层保护器
配电型交流普通阀式避
电站型交流阀式避雷器
电站型交流磁吹阀式避
线路用交流磁吹阀式避
100/260
13.5/38.7×
13.5/38.7×
7.6/18.7x
7.6/18.7x
系统标称
系统标称
系统标称
系统标称
JB/T8459-2011
型号示例
Y2.5CD1-12.7/31
YH2.5CD1-12.7/31
Y0.5B1-12.7/25
YH0.5B1-12.7/25
Y10WF1-100/260
Y5CB1-1.9/5.7
YH5CB1-1.9/5.7
Y5WB1-Z
YHSWB1-Z
LY10WG1-2.4/4.9
LYH10WG1-2.4/4.9
LY2.5CG1-2/4.9
LYH2.5CG1-2/4.9
LY10WDL1-
LYH10WDL1-Z
Y2.5WD1-13.5/38.7X
YH2.5WD1-13.5/38.7X
Y2.5CD1-7.6/18.7X
YH2.5CD1-7.6/18.7X
LHQ1-110
FS1-10
FZ1-35G
FCZ1-110W
FCXI-330J
JB/T8459—2011
碳化硅
阀式避
消谐器
雷器及
消谐器
放电计
监测器
脱离器
产品名称
旋转电机用磁吹阀式
避蕾器
变压器及电机中性点
用磁吹阀式避省器
直流磁吹阅式避雷器wwW.bzxz.Net
消谐器
采用碳化硅电阻片的
放电计数器
采用金属氧化物电阻
片的放电计数器
采用线圈的放电计数
采用金属氧化物电阻
片的监测器
采用线圈的监测器
热熔式脱离器
热爆式脱离器
操作放电电流值。
表A.1（续）
型式代号
产品 标称放电 结构使用 设计
型式电流kA特征场所序号
kAoNKAca
系统标称
系统标称
系统标称
系统标称
10/600
10/600
10/600
10/600
10/600
型号示例
FCD1-6
FCNI-10
LFC1-100
XXQ1-35
JS1-5/400
JSY1-5/400S
JSY1-5/400Z
JSX1-5/400D
JCQY1-10/600S
JCQY1-10/600
JCQX1-10/600D
TLR1-10/600
TLB1-10/600
