【国家标准】 造纸原料水分的测定

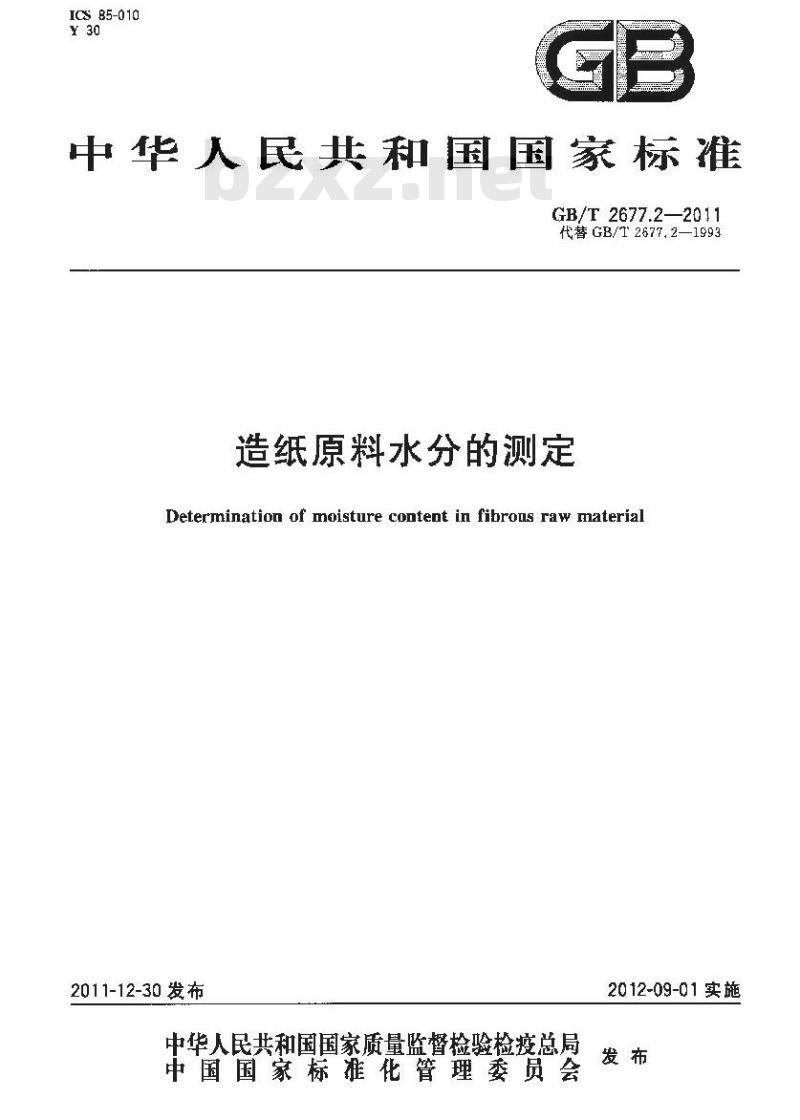

ICS 85-010
中华人民共和国国家标准
GB/T 2677.2—2011
代替GB/T2677.2—1993
造纸原料水分的测定
Determination of moisture content in fibrous raw material2011-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-09-01实施

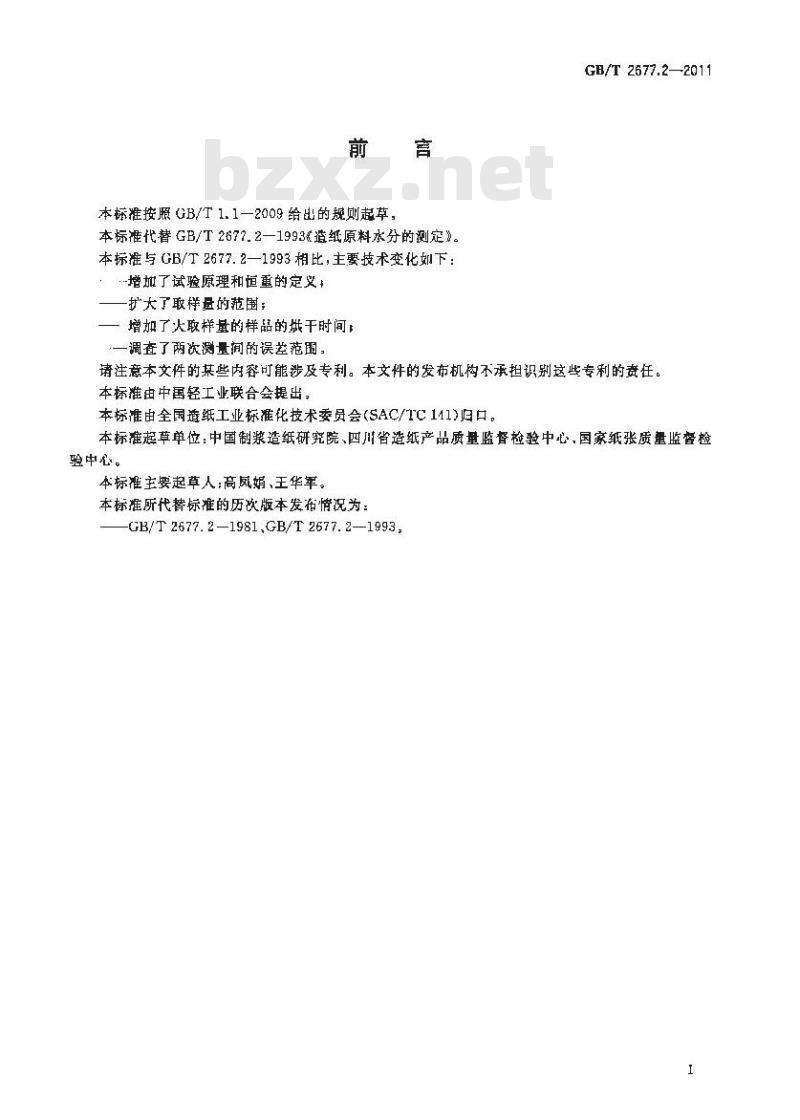

本标准按照GB/T1.1—2009给出的规则起草：本标准代替GB/T2677.2—1993%造纸原料水分的测定\。本标准与 GB/T 2677.2—1993相比,主要技术变化如下：增加了试验原理和恒重的定义
—扩大了取样盘的范围；
一增加了火取样量的样品的烘干时间一调查了两次测量间的误差范围GB/T 2677.22011
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的资任。本标准由中国轻工业联合会提出，本标准由全国道纸工业标准化技术委员会(SAC/TC111)归口。本标准起草单位：中国制浆造纸研究院、四川省造纸产品质量监督检验中心，国家纸张质量监查检验中心。
本标准主要起草人高凤娟，王华军。本标摊所代替标准的历次版本发布情况为：-GB/T2677.2—1981,GB/T2677.2—1993,TTTKANTKACA

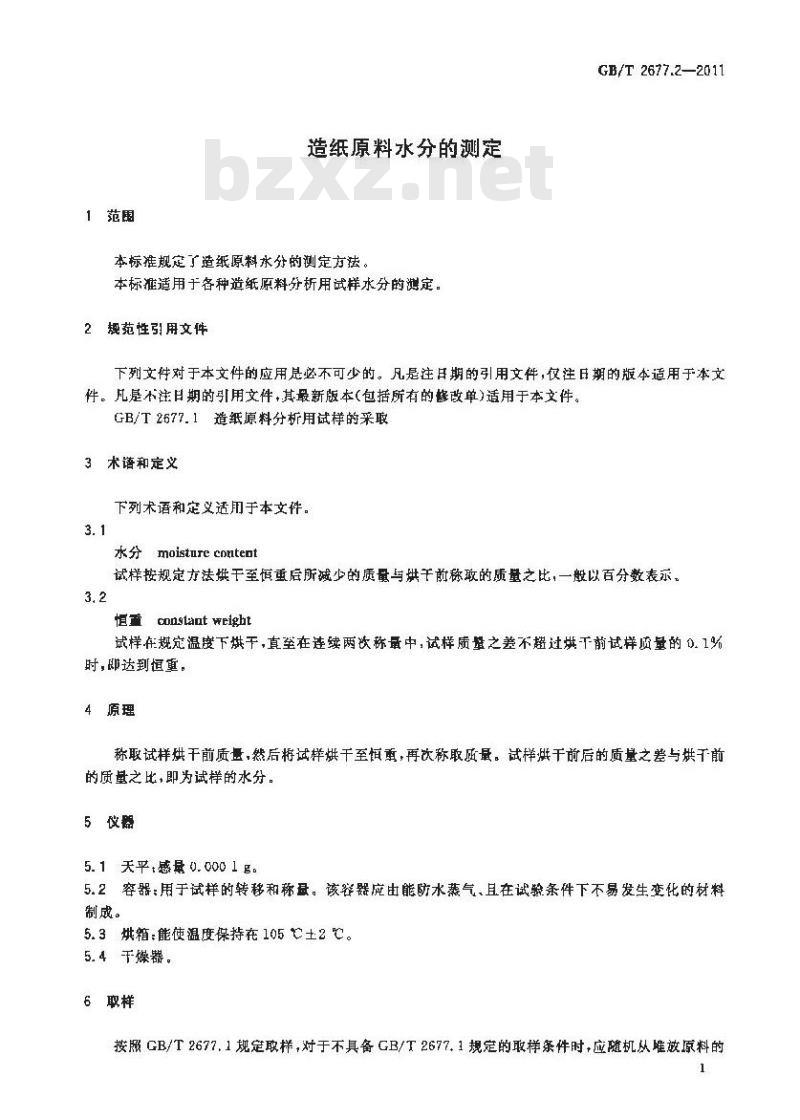

1范围
造纸原料水分的测定
本标推规定了造纸原料水分的测定方法本标准适用于各种造纸原料分析用试样水分的测定。2规范性引用文件
GB/T 2677.2—2011
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的改单)适用于本文件。GB/T2677.1造纸原料分析用试样的采取3术语和定义
下列术语和定义适用于本文件。3.1
水分moisture coritent
试样按规定方法烘干至恒重后所减少的质量与烘前称敢的质量之比，一般以百分数表示。3.2
恒重conglant weight
试样在规定温度下烘干，直至在连续两次称量中，试样质壁之差不超过烘干前试样质量的0.1%时，即达到恒重。
4原理
称取试样烘干前质量，然后试样烘干至恒重，再饮称取所量。试样烘干前后的质量之差与烘干前的质量之比，即为试样的水分。5夜器
5.1天平，感量0.0001g。bzxZ.net
5.2容器：用于试样的转移和称。该容器庞由能防水蒸气，且在试验条件下不易发生变化的材料制成。
5.3烘箱：能使温度保持在105芒土2℃。5.4干爆器。
6取样
按照 GB/T2677,1规定取样，对于不具备GB/T2677.1规定的取样条件时+应随机从堆放原料的1
TTTKANYKACA
GB/T 2677.2—2011

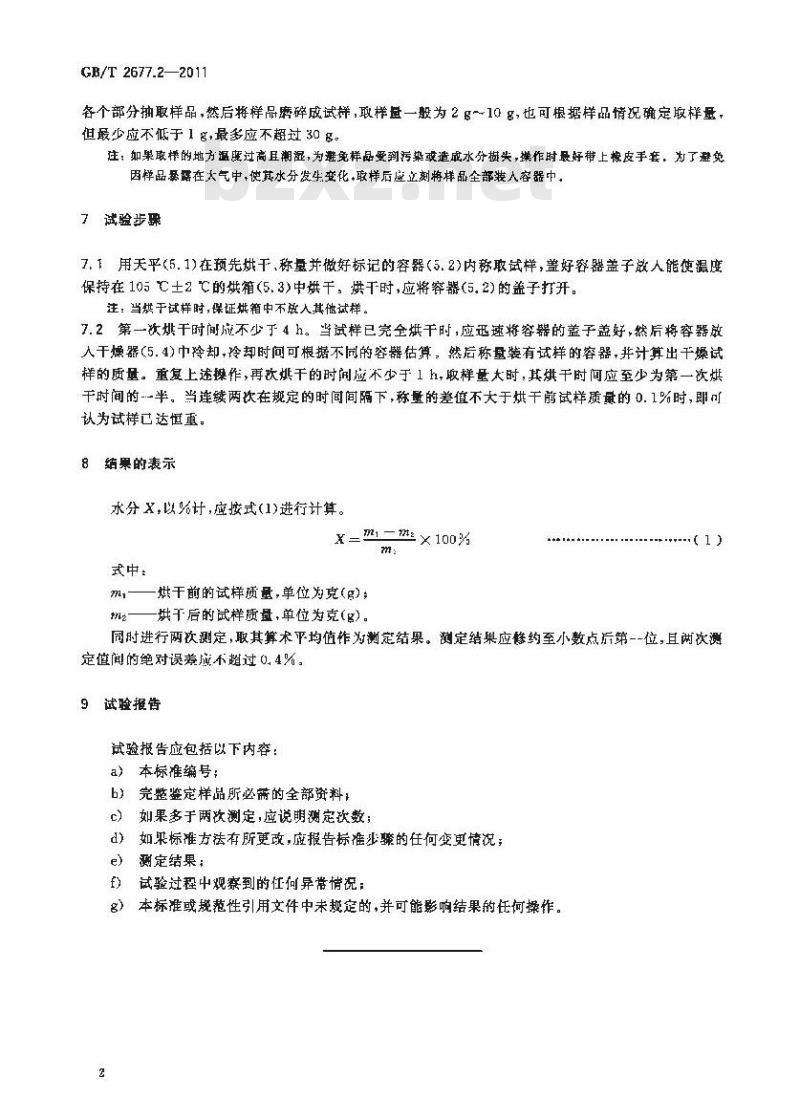

各个部分抽取样品，然后将样品磨碎成试样，取样盘一般为2B10g，也可根据样品情况确定取样量，但最少应不低于1g，最多应不超过308。注：如果取样的地方温鹿过高且潮湿，为避免样品受到污染或造成水分损失，携作时最好带上橡皮手套，为了避免因样品景露在大气中，使其水分发生变化，取样后应立刻将样品全部装人容器中。7试验步期
7.1用天平(5.1)在预先烘干，称量并做好标记的容器（5.2)内称取试样，盖好容器盖子放人能使温度保持在105℃土2℃的烘箱(5.3)中烘干，烘干时，应将容器(5.2)的盖子打开。注：当烘干试样时,保证烘箱中不政人其他试样。7.2第一次烘干时间应不少于4h。当试样已完全烘干时，应巡速将容幕的盖子盖好，然后将容器放人干燥器（5.4)巾冷却，冷却时问可根据不同的容器估算，然后称量装有试样的容器，并计算出干燥试样的质量。重复上述操作，再次烘干的时间应不少于1h，取样量大时，其烘干时间应至少为第一次烘干时间的--半。当连续两次在规定的时间间隔下，称量的差值不大于烘干前试样质量的0.1%时，即可认为试样已达恒重。
8结果的表示
水分X，以%计，应按式(1)进行计算。X= 1= m2 × 100%
式中：
m—烘干前的试样质量，单位为克(g);烘干后的试样质盘，单位为克(g)。-(1)
同时进行两次测定，取其算术平均值作为测定结果。测定结果应餐约至小数点后第--位，且两次测定值间的绝对误差成不趋过0.4%，9试验报告
试验报告应包括以下内容：
a）本标准编号：
b）完整鉴定样品所必而的全部资料：如果多于两款测定，应说明测定款数：d）如果标准方法有所更改，应报告标准兆骤的任何变更情况；测定结果；
试验过程中观察到的任何异常情况：g）本标推或规范性引用文件中未规定的，并可能影响结果的任何操作。TTTKANTKACA
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
