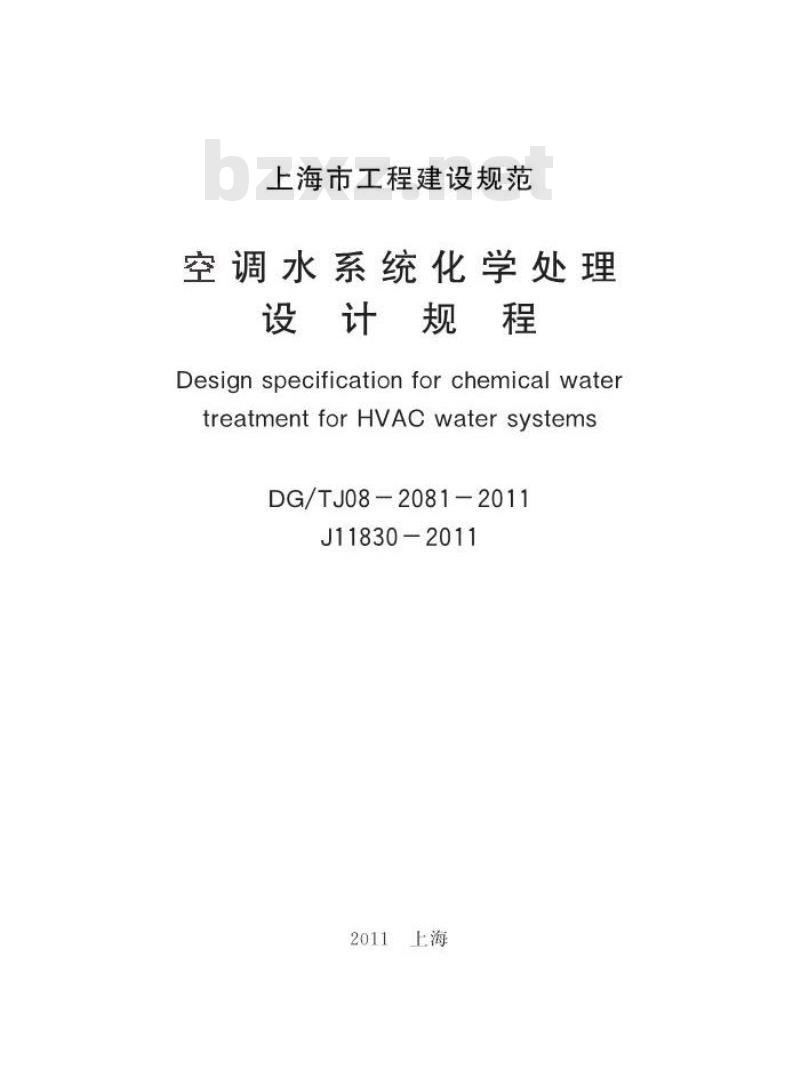

【行业标准】 空调水系统化学处理设计规程

上海市工程建设规范
空调水系统化学处理
设计规程
Design specification for chemical watertreatmentforHVAC water systemsDG/TJ08-2081-2011
J11830-2011
2011上海

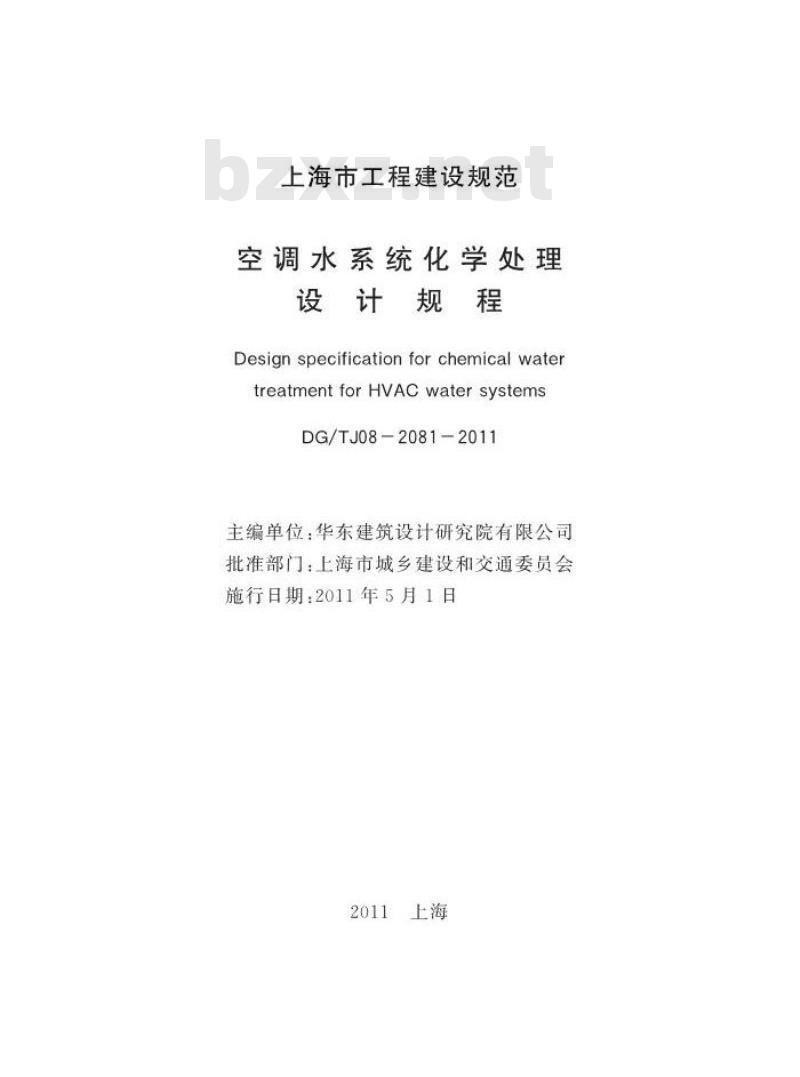

上海市工程建设规范
空调水系统化学处理
设计规程
DesignspecificationforchemicalwatertreatmentforHVACwatersystemsDG/TJ08-2081-2011
主编单位：华东建筑设计研究院有限公司批准部门：上海市城乡建设和交通委员会施行日期：2011年5月1日
2011上海

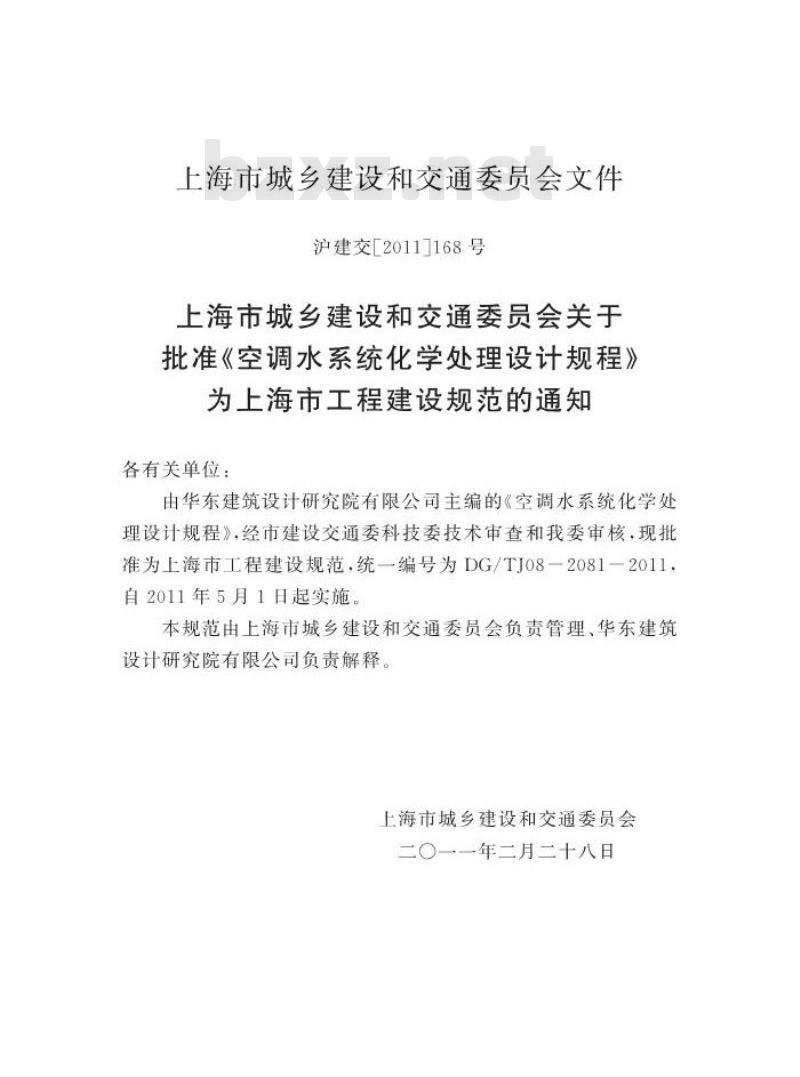

上海市城乡建设和交通委员会文件沪建交[2011168号
上海市城乡建设和交通委员会关于批准《空调水系统化学处理设计规程》为上海市工程建设规范的通知
各有关单位：
由华东建筑设计研究院有限公司主编的《空调水系统化学处理设计规程》，经市建设交通委科技委技术审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08一2081一2011自2011年5月1日起实施
本规范由上海市城乡建设和交通委员会负责管理、华东建筑设计研究院有限公司负责解释。上海市城乡建设和交通委员会
二〇一二年二月二十八日

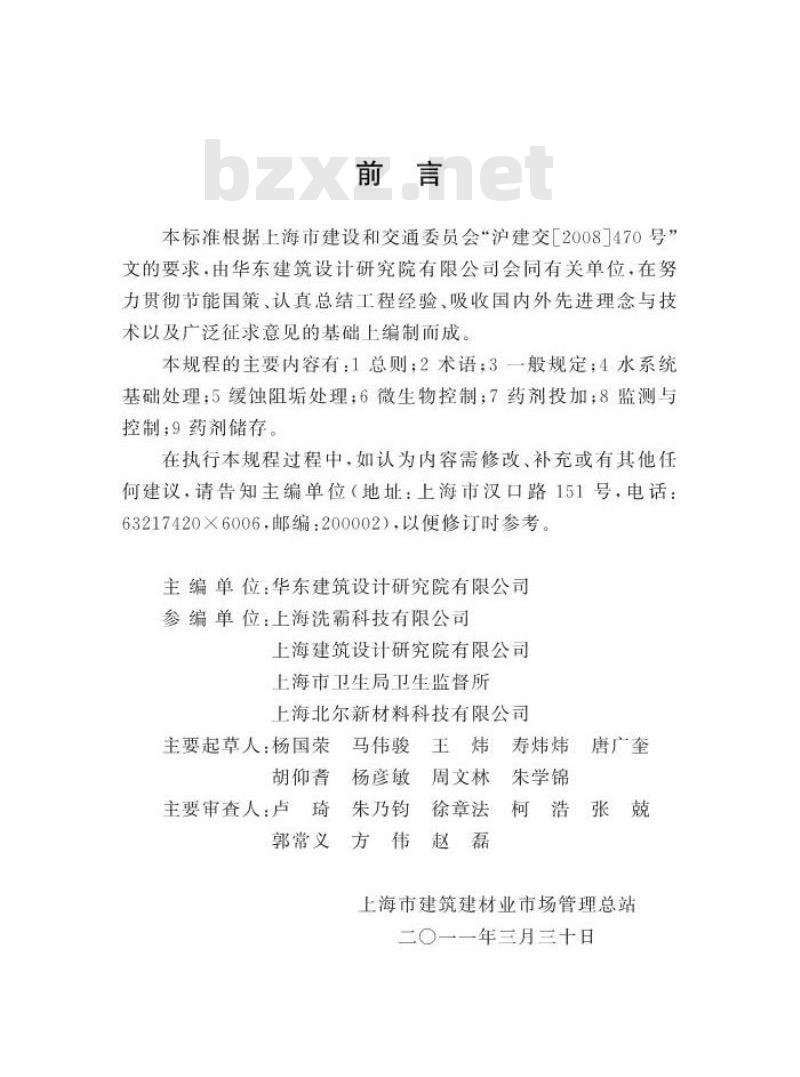

本标准根据上海市建设和交通委员会沪建交2008470号”文的要求，由华东建筑设计研究院有限公司会同有关单位，在努力贯彻节能国策、认真总结工程经验、吸收国内外先进理念与技术以及广泛征求意见的基础上编制而成。本规程的主要内容有：1总则；2术语：3一般规定；4水系统基础处理：5缓蚀阻垢处理：6微生物控制：7药剂投加：8监测与控制：9药剂储存。
在执行本规程过程中，如认为内容需修改、补充或有其他任何建议，请告知主编单位（地址：上海市汉口路151号，电话：63217420×6006，邮编：200002），以便修订时参考：主编单位：华东建筑设计研究院有限公司参编单位：上海洗霸科技有限公司上海建筑设计研究院有限公司
上海市卫生局卫生监督所
上海北尔新材料科技有限公司
马伟骏王炜寿炜炜唐广奎
主要起草人：杨国荣
胡仰耆
主要审查人：卢琦
杨彦敏
朱乃钧
周文林
朱学锦
徐章法
柯浩张蜕
郭常义
方伟赵磊
上海市建筑建材业市场管理总站二〇一一年三月三十日
General provisions
General requirements

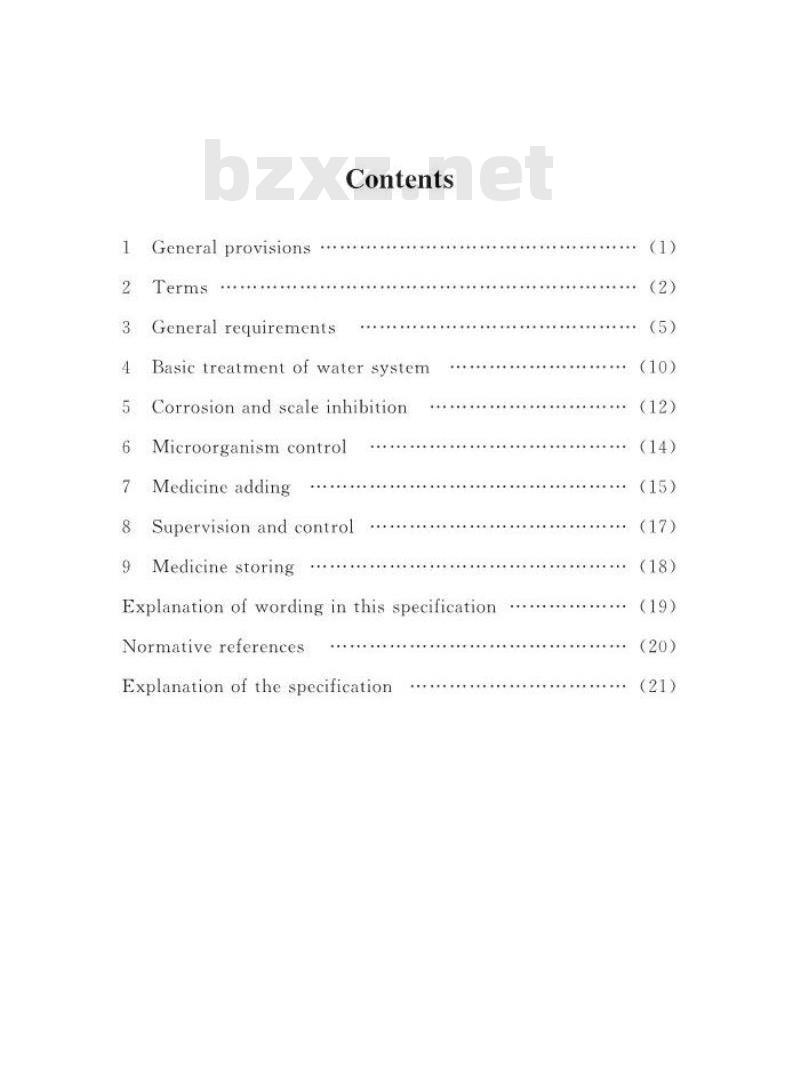

Contents
Basictreatmentof watersystemCorrosion and scaleinhibitionMicroorganism control
Medicine adding
Supervision and control
Medicinestoring
Explanationof wording in this specificationNormativereferences
Explanationofthespecification(1)
1总则
1.0.1水处理技术是国家重点节能技术推广项目之一，该技术在空调水系统中的应用是必然的选择。为了有效地控制水系统中的设备、管道和部件由于水质而引起结垢、腐蚀和微生物生长确保系统安全高效，更好地实现节能降耗和节水减排自标，使空调水系统化学水处理设计与操作更规范、可靠、先进，特制定本规程。
1.0.2本规程适用于新建、改建和扩建的公共建筑中采用化学水处理技术的空调水系统，包括冷却水系统、冷水系统、热水系统、供热锅炉水系统、乙三醇系统、蒸汽凝结水系统和空气冷凝水系统。
1.0.3空调水系统化学处理应符合安全、卫生、环保、节能和减排的要求并便于操作与管理。
1.0.4空调水系统化学处理应立足于国内技术条件，吸取国际先进经验，宜采用新技术、新工艺、新设备、新药剂。1.0.5空调水系统化学处理除应按本规程执行外，还应符合现行国家标准、规范中的有关规定。1
2术语
2.0.1化学水处理chemicalwatertreatment广义上是指通过化学药剂的作用使水质达到使用要求的水处理方法。在本规程中是指通过化学药剂的作用来控制腐蚀、结垢和微生物危害的水处理方法。2.0.2冷却水coolingwater
用于冷却冷凝器、吸收器（吸收式溴化锂机组）中的制冷剂：自身又通过冷却装置被冷却、再循环使用的水。2.0.3循环水recirculatingwater是指空调系统中循环运行的水，包括冷却水、冷水、热水等。2.0.4补充水make-upwater
用于补充循环水系统运行时损失的水。2.0.5锅炉给水boilerfeedwater直接进入锅炉中的水。
2.0.6锅水boilerwater
在锅炉中吸收热量并产生蒸汽或热水的水。2.0.7软水softenedwater
去除全部或大部分钙、镁离子后的水。2.0.8除盐水demineralizedwater通过有效的工艺处理，去除水中全部或大部分悬浮物和无机阴、阳离子等杂质后所得成品水的总称。2.0.9化学清洗chemicalcleaning向循环水系统中投加化学清洗剂，以清除系统中的水垢、腐蚀产物、生物粘泥等污物的工艺过程。2
2.0.10化学镀膜chemical coating向循环水系统中投加化学药物·使金属设备和管道表面形成均匀致密保护膜的工艺过程。
2.0.11置换replacement
在化学清洗或化学镀膜结束后，采用大量排污与补水，用清洁的补充水逐步代替系统清洗后产生的污水或含高浓度镀膜剂的水的过程。
2.0.12浓缩倍数timesofconcentration冷却水在开式冷却塔中蒸发，使水的含盐浓度增加·冷却水与补充水含盐浓度的比值称浓缩倍数，它反映了冷却水中含盐量增加的程度。
2.0.13污垢热阻foulingresistance换热设备传热面上由污垢造成的热阻，单位m：K/W。2.0.14腐蚀速率corrosionrate
是指金属在腐蚀环境中单位时间内所损耗的量，它反映腐蚀过程进行的快慢。表示腐蚀速率的方法有深度法和重量法两种，其单位分别为mm/a和g/（m.h）。2.0.15生物粘泥slime
由微生物及其分泌的粘液与水中杂质粘集在一起所形成物质的总称。
2.0.16闭式循环水系统closedrecirculatingwatersystem不与空气接触，也不与冷却或被冷却（加热或被加热）介质直接接触，在封闭管路内通过间接方式传递冷（热）量的循环水系统。
2.0.17乙二醇系统glycolsolutionsystem利用乙二醇水溶液冰点低的特点，以乙二醇水溶液作为传递3
冷量的循环系统。
2.0.18蒸汽凝结水steamcondensedwater蒸汽冷凝后形成的水。
2.0.19空气冷凝水aircondensate当空气温度低于其露点温度时从空气中冷凝析出的水。2.0.20阻垢scaleinhibition
通过向水中投加阻垢剂，防止成垢物质在金属表面沉积的处理过程。
2.0.21缓蚀corrosioninhibition通过向水中投加缓蚀剂，抑制或减缓金属被腐蚀的处理过程。
2.0.22微生物控制microorganismcontrol通过向水中投加杀生剂，控制微生物生长繁殖的处理过程。2.0.23分散作用dispersion
使水中的微粒处于悬浮分散状态而不会沉积的作用。2.0.24旁流sidestream
从循环水系统分流，经过滤处理后再在系统内汇合的这部分水。
3一般规定
空调水系统化学处理方案设计应具有下列资料：补充水源的水质与水量：
系统的水质、水温、水压、循环水量和系统水容量；系统管道与换热设备的材质：
加药设备的型号、配置与技术参数：系统排水要求及节能减排指标。空调水系统化学处理技术方案应包括下列内容：1
基础处理（化学清洗、化学镀膜等）的技术要求、控制条件与操作方法；
2日常处理（阻垢、缓蚀、微生物控制等）的技术要求、控制指标及现场管理的内容与方法；3系统季节性停运期间的维护措施；4系统异常情况时的处置措施。
3.0.3空调水系统的管道设计应符合下列要求：1补充水管道和排水管道的通水能力宜在4h～6h内使水充满系统，或使系统排空：
2在管道系统中应设置水质分析取样点、加药装置和在线监测仪表的接口；
3管道系统的最低点或局部低点应设置泄水阀，最高点或局部高点应设置排空气部件：
4在建筑物地面层宜加设排污口与相应的排水管道。3.0.4空调水系统中换热设备的腐蚀速率应符合下列规定：1碳钢设备传热面的水侧腐蚀速率应小于0.1mm/a；5
2铜合金和不锈钢设备传热面的水侧腐蚀率应小于0.005mm/a。
3.0.5开式冷却水系统的水循环量大于1000m3/h时应设旁流过滤装置，旁滤水量宜为循环水量的1%～5%：旁通过滤装置宜能自动反冲洗。
滤器。
备用。
水系统中的水泵、换热设备前应设置过滤器乙二醇系统应设置加药设备、乙二醇补加设备及旁流过蒸汽凝结水回收系统宜设置除铁过滤器与加药设备。空气冷凝水的集水盘内宜投放杀菌剂。主要换热设备宜设旁通管道，供系统清洗时隔离换热设冷凝器、蒸发器等换热设备的进、出口管道应设置清洗接口，供单独化学清洗用。
要求。
空调水系统的水质应符合下列规定，开式冷却水系统的水质应符合表3.0.12一1中的指标表3.0.12—1
pH值(25℃）
电导率（25℃）
钙硬度+总碱度（以CacO,计）
细菌总数
军团菌
开式冷却水系统水质指标
μrs/cm
个/mL
个/mL
指标值
≤4000
≤1500
不得检出
续表3.0.12-1
铜离子
氯离子
指标值
2冷水、热水水质应符合表3.0.12一2中的指标要求表3.1.12-2
pH值（25℃)
细菌总数
铜离子
冷水、热水系统水质指标
个/mL
指标值
乙二醇系统水质应符合表3.1.12一3中的指标要求表3.0.12—3
pH值（25℃）bZxz.net
细菌总数
铜离子
乙二醇系统溶液指标
个/ml
指标值
按设计要求
按设计要求
