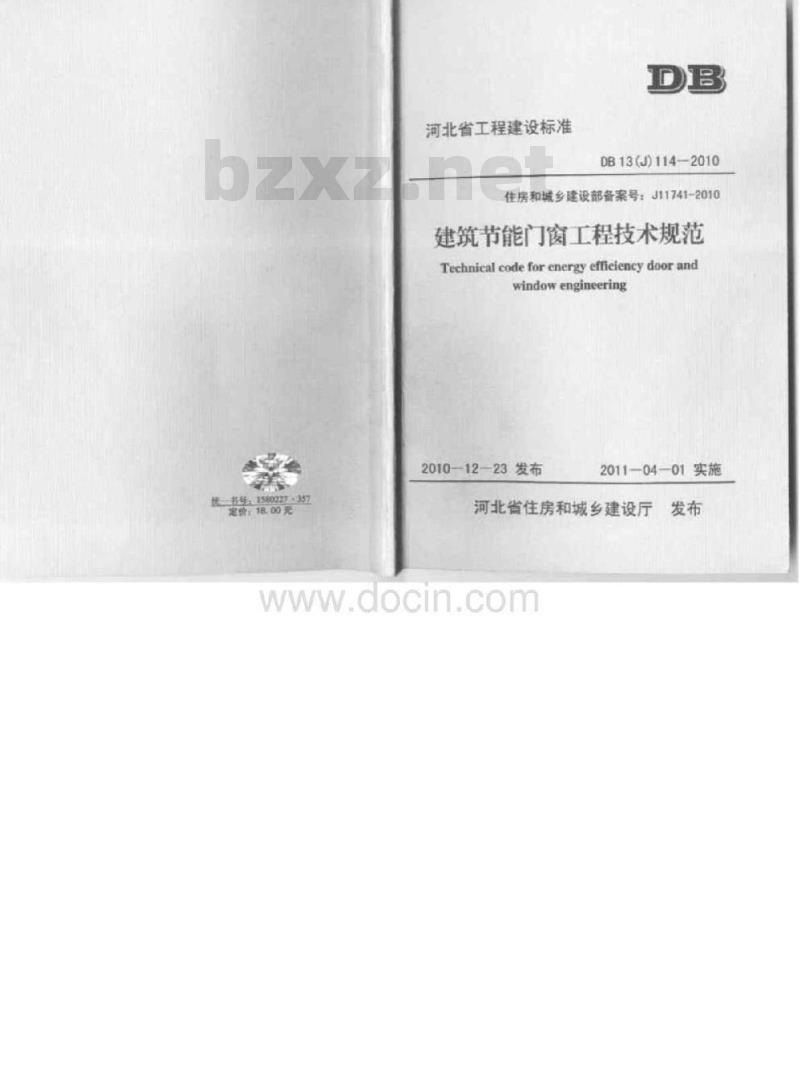

【地方标准】 建筑节能门窗工程技术规范

热书号：1580227：357
定价：18.00元
河北省工程建设标准
DB13(J)114-2010
住房和城乡建设部备案号：J11741-2010建筑节能门窗工程技术规范
Technical code for energy efficiency door andwindow engineering
2010-12-23发布
2011—04-01实施
河北省住房和城乡建设厅发布
docin.com

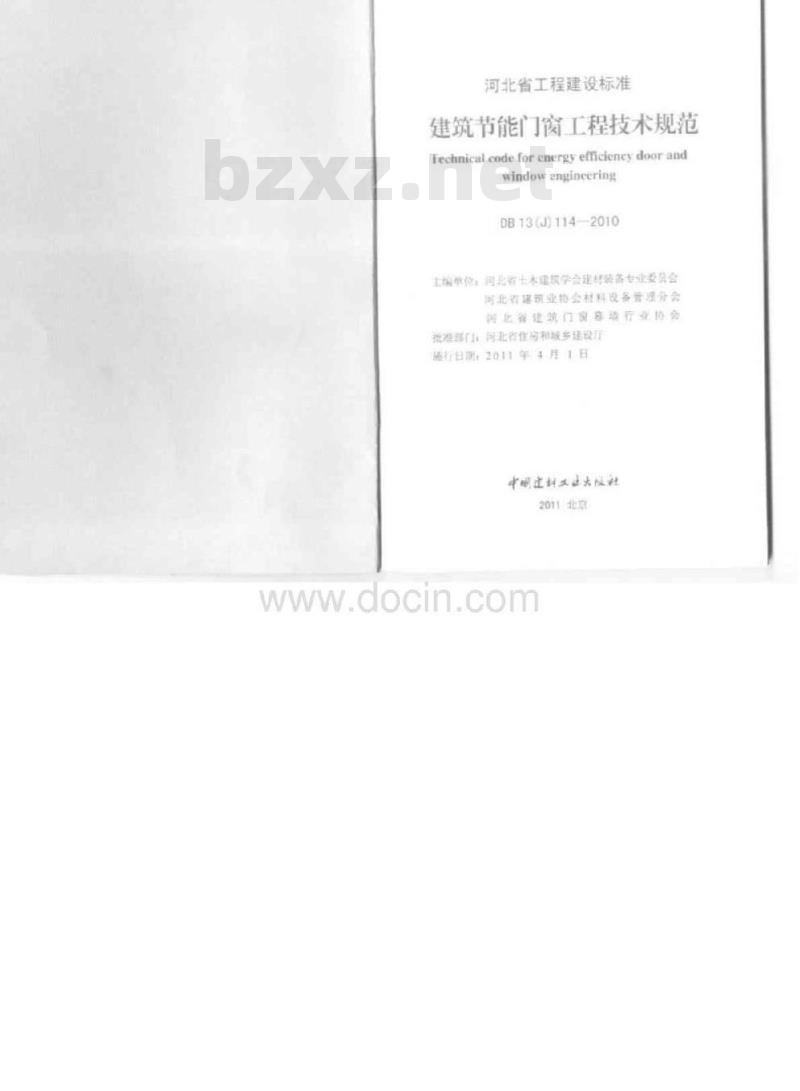

河北省工程建设标准
建筑节能门窗工程技术规范
Technical code for energy efficicnes door andwindowengincering
DB13(J)114-—2010
上编单价：同北有十本建技学会建材装备专业委房会河北省建筑业协会材料设务管理分会湾化咨建筑门窗育璃行业协会
我准部门同北务和城多建设厅
随扫日期：20年4月1日
中国丘材汉大服社
2011北草
docin.com

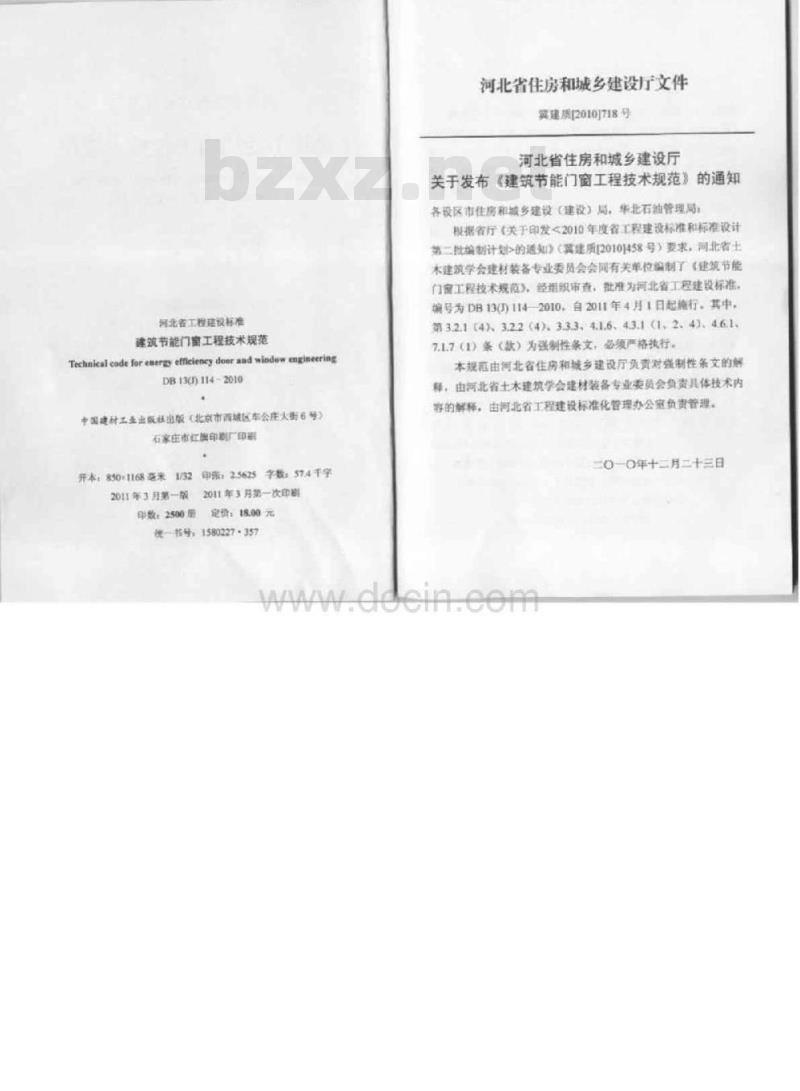

河北省工程建设标准
建筑节能门窗工程技术规范
Technicalcode forenergy efficiency doorandwindowengineeringDB13()114-2010
中国建村工业出版社出版（北京市西城区车公庄大街6号）石家庄市红旗印剧厂广印刷
2印球：25625牛载：574千字
开本：850-1168毫米1/32
发2011年3月第一次印刷
2011年3月第一版
印数：2500用
定价：18.00元
优书号：1580227-357
河北省住房和城乡建设厅文件
冀建质[2010]718号
河北省住房和城乡建设厅
关于发布《建筑节能门窗工程技术规范》的通知各设区市住房和城乡建设（建设）局，华北石油管理局：根据省厅《关于印发<2010年度省工程建设标准和标准设计第二批编制计划>的道知》（其建质[20101458号）要求，问北省土木建筑学会建材装各专业委员会会同有关单位编制了（建筑节能门度工程技术规范》，经组织审查，批准为河北省工程建设标准。编号为DB13()）1142010，自2011年4月1日起施行，其中，第321(4)、32.2(4).3.3.3-4.1.6、43.1(1、2、4)44617.17（1）条（款）为强制性条文，必须严格执行本规范由河北省住房和城乡建设厅负责对强制性条文的解释由河北省土木建筑学会建材装备专业委员会负责具体技术内容的解释，由河北省工程建设标准化管理办公室负责管理，二0一〇年十二月二十三日
根据省住房和城乡建设厅（关于印发<2010年度有工程建设标准和标准设计第二批编制计划>的通知》（实建质[2010]458号）要求，规范编制组行了深入的调查研究，认真总结工程实践经验，广泛征求意见，经反复讨论、修改，最后经有关部门组织审定稿。
本规范主要技术内容是：1.总则：2、术语：3.建筑节能门窗用材料：4、建筑节能门窗的设计、性能与试验：5.建筑节能门窗的加工制作：6，建筑节能门窗的标志、包装、运输、贮存7.建筑节能门窗的安装：8.建筑节能门窗安装工程验收：9.建筑节能门窗的使用，维护与保养，本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由河北省住房和城乡建设厅负黄对强制性条文的解释。河北省土木建筑学会建材装备专业委员会负责具体技术内容的解释，河北省工程建设标准化管理办公室负责管理。本规执行过程中，如发现需修改和补充之处，请将意见和有关资料及时告河北省土木建筑学会建材装备专业委员会（石家庄市新华路539号，邮编050051，电子邮箱[email protected]），以供令后修订时参考本规港主编单位、参编单位和主要起草人名单：主编单位：河北省土建筑学会建材装备专业委员会河北省建筑业协会材料设备管理分会河北省建筑门窗葬墙行业协会
dccin.com

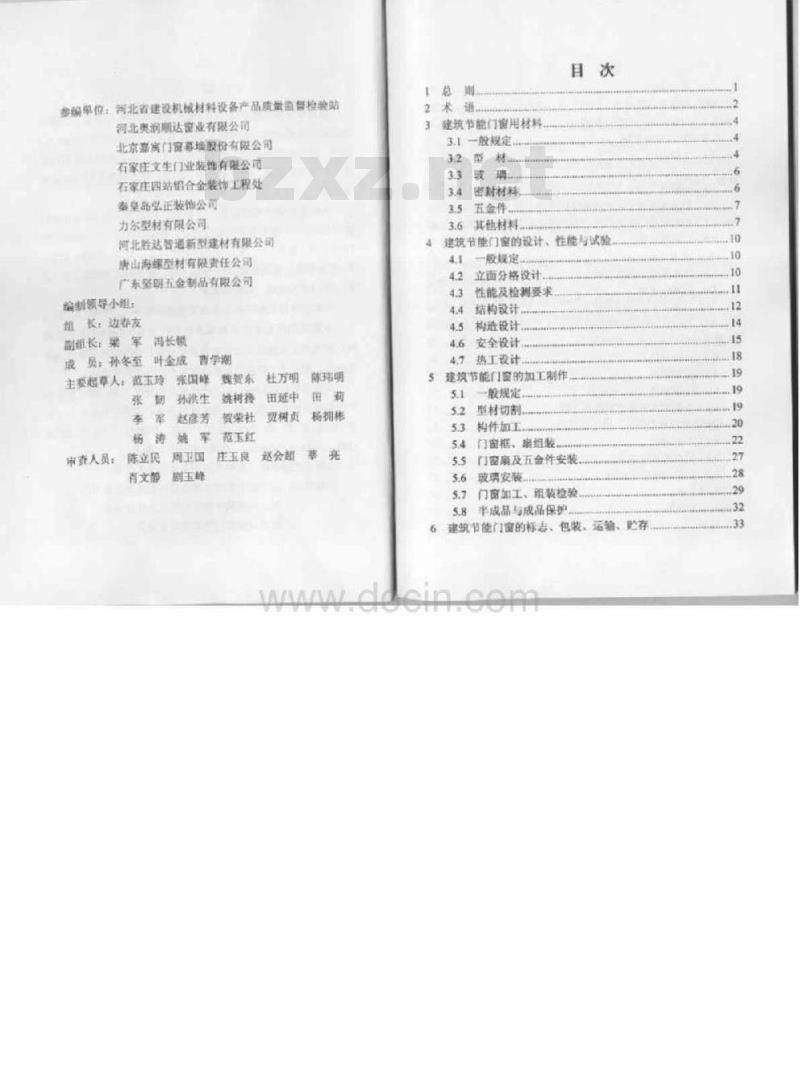

参编单位：河北省建设机械材料设备产品质量监督检验站河北奥润顺达宽业有限公司
北京嘉寓门窗幕瑞股份有限公司石家庄文生门业装饰有限公司
石家庄四站铝合金装饰工程处
秦皇品弘正装饰公司
力尔型材有限公司
河北胜达智通新型建材有限公司唐山海螺型材有限责任公司
广东坚明五金制品有限公司
编制领导小租：
维长：边春友
副组长：菜军鸿长锁免费标准bzxz.net
成员：孙冬至
叶金成
主要起草人：芭玉玲
曹学潮
魏贺东
张国峰
孙淇生
赵康芳
姚树择
贺荣社
社方明
田延中
费树贞
陈玮明
杨拥格
花玉红
周卫国
庄玉良赵会罐掌亮
陈立民
审查人员：
爵玉蜂
肖文静
一总期
2术语
3建筑节能门窗用材料
3.1一般规定
32型材
3.3玻璃
3.4密封材料
3.5五金件
3.6其他材料
建筑节能门密的设计、性能与试验4.1一股规定
4.2立面分格设计
4.3性能及检测要求
4.4结构设计
4.5构进投计
4.6安全设计
4.7热工设计
建筑节能门窗的加工制作
5.1一般规定
5.2型材切割
53构件加工，
5.4门窗框、扇组装
55门窗扇及五金件安装
5.6玻璃安装
5.7门窗加工、组装检验
5.8半成品与成品保护
6建统节能门窗的标志、包装、运输、匙存6
6.1标志
6.2产品合格证书
16.3、门窗包装、运输、购存
建筑节能门窗的安装，
7.1—股规定.
1.2门窗洞口婴求
7.3安装范工准备
7.4 门窗安装流工工艺流程
7.5附糕安装
7.6门窗框安装
7.7破璃安装
7.8开启扇及五金件安装
7.9门窗防電施工.
施工安全及环保措施
成品保护和清理要求
建筑节能门窗安装工程验收
81一般规定
8.2主控项目
8.3一般项目
8.4安装的允许偏差科检验方法
建筑节能门窗的使用、维护与保养9
9.1股规定
9.2门窗的使用说明
9.3门离的维护与保养
引用标准名录
本规范用词说明
茶文锐明。
1总则
1.0.1为了保证建筑节能门窗工程的工程质量，使建筑节能门窗安全可靠，经济合理，并符合建筑功能以及建筑节能标准的要求，针对我省实际，制定本规范。
L0.2本规范中的建筑节能门窗是指在民用建筑物上有节能要求的建筑外门、窗不含天窗），适用范围：断热铝合金门窗、料门窗、实木门窗、铝木复合门窗1.0.3本规范适用于本省范围内的建筑节能门窗的设计、材料选用、加工制作、安装施工及验收，1.0.4建筑节能门窗的设计、材料选用、加工制作、安装全过程应实行质最控制
建筑节能门窗工程的设计、材料、加工制作、安装、检测、1.0.5
验收除应符合本规范外，岗应符合国家、行业及本省现行有关标准、规范的规定。
2术语
2.0.1隔热型材thiemalbreiakprofile以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材。
2.0.2附框sub-frame
预埋或预先安装在门微洞口中。用于固定门窗的杆件系统。2.0.3千法安装dryinstallation在门窗洞口增的基体上预先段置财框并进行防承密封处理。特调口璃体表面湿作业全部完成后，再在附框上固定门留的安装方式
2.0.4湿法安装wetinstallation门窗润口璃体面层装饰湿作业前开始安装门窗·采用连接件在润口墙的基体上周定门窗耗，然后对门密框与润口瑞体间进行密封处理的门窗安装方式，
2.0.5安全胶璃safetyglass
是指特合现行国家标准（建筑用安全政璃》（GB15763）要求的钢化成璃、夹层玻璃，以及由其组合加工成的其他被璃制品，2.0.6铝木复合门窗aluminumtimbercompositewindow&door采用铝木复合型材制作的门窗。2.0.7组角片comerchervron
用于铝合金门窗程、扇45组角时，镶联于型材角部用以提高门窗平鉴度和防止角部变形的插接板。2.0.8相容性 comparnability
密封材料之间或密封材料与其他材料按触时，不产生相斥分离现象的能力。
2.0.9玻璃垫块gluzing settingblock位于玻璃边缘与杆件槽口之间，承受荷载或防止玻璃和杆件2
间产生相对运动的弹性材料块，包括支承快、定位块和填充块2.0.10主型材mainprofile
组成门窗框、离杆件系统的基本构架，在其上装配开启扇或玻璃，辅型材、附件的门窗幅、扇型材，以及组合门窗的拼梭椎型材
2.0.11主要受力杆件mainfoadbearingmemberbar门窗立面内承受井传选门窗自重力和水平风菌载等作用力的租，离等主型材，以发组合门窗拼橙柜型材、2.0.12型材面主要受力邮位proflesectionmain loadbearingarea
门窗主型材损裁面中承受垂直和水平方向荐载作用力的做板、黑缘及定其地构件零配性的连接受力部位。3建筑节能门窗用材料
3.1一般规走
3，1，建筑节能门所用材料应符合现行国家标准，行业标准及关规定。
3.1.2与建筑节能门窗直接换触的各种材料不应对其产生离蚀作用
3.2型材
3.2.1铝合金型材
1应选用隔热型材。
2铝合金型村应特合《铝合金筑型材》（GB5237）的理定，有装配关系的型村尺寸偏差不应低手《铝合金建筑型材第1部分：基材）（GB5237.1》规定的高格级要求。3隔热型材的传热系数应满足门窗设计要求，并符合《铝合金建筑型材第6部分：隔热型材》（GB5237.6）中的相关规定还应特合下列规定：
1）穿条式隔热型材的隔热条载面高度不应小于14.8mm:2)瓷注式幕热型材的隔热相开口宽度不应小于5.18mm。4隔热铝合金门窗概、扇、拼程框等主要受力杆件所用主型材壁厚应经设计计算或试验确定，生型材截面主要受力部位基材最小实测壁厚，门不应低于2.0mm，窗不应低干14mm5铝合金型材表面处理应符合表3.21的规定4
阳极筑花
表321铝合金型材表面处理眉摩度要求表面处身洋放
耐极氧化加电解精包
同氧化加有机有包
电球漆
杨水增除
武保造增法
国弹能期
（光成欢光迎明车）
服事能
（得光域迎光都色）
要场原上净草最小界度（m）
装用平均和用（）
3.2.2塑料（PVC-U）门窗型材
期（二路）
（兰梅）
1塑料门窗采用的型材应特合国家现行标准门、窗用未增型聚氟乙烯（PVC-U）型材）（GB/T8814）的有关规定，型材人丁老化时问应满足6000h要求，不宜使用通体着色型材。2型材壁应符合行业现行标准《未增塑聚策艺爆（PVC-U）塑料门》（G/T180）（末增塑聚氛格（PVC-U）型料窗》（JGT140）的有关规定，3望料(PVC-U）门窗的框、扇、拼程框等主要受力杆件所用主型材壁厚应经设计计算或试验确定，4窗用主型材可视面最小实测望厚不应低于2.5mm，非可视面量小实测墅厚不应低于2.0mm:门用主型材可视面最小实测壁厚不应低于2.8mm，非可视面最小实测壁厚不应低于2.5mm5主型材必须采用多整结构型材
6型材结构设计应符合行业现行标准《塑料门密及型材功能5
结构尺寸》（JG/T176）的有关规定，3.2.3实木、铝木复合门窗型材
1实木、铝木复合门窗的框、扇、拼模框等主要受力托件所用主型材型厚应经设计计算或试验确定，工以铝合金型材为主要受力杆件的铝木复合门窗，铝合金型材应符合本规范3.2.1条的规定：以木材为主要受力杆件的铝木复合门窗，铝合金型材最小魅厚不应低于1.4mm3木型材应符合《集成材非结构用》（LYT1787）祖关条款的要求，含水率不应低于8%且不应高于16%4木型材可视面外观质量应特合集成材非结构用》（LYT1787一2008）5.3.2条表2中优等品的要求，外观的可视面拼条长度不宜小于250mm
3.3玻璃
3.3.1建筑节能门窗用玻璃原片应符合式平板玻璃》（GB11614）规定的建筑级荐法玻璃的要求
3.3.2建筑节能门窗用中空玻璃除应符合国家现行标准（中空玻项》（GB/T11944）的有关现定，且单片破璃厚度门不直低于50m窗不宽低于4
3.3.3建筑节能门窗用玻璃应采用中空玻璃或真空玻璃、中空玻璃空气间隔层厚度不得低于9mm
3.4密封材料
3.4.1建筑节能门窗用密封材料的外观质量和性能应待合现行团家标准、行业标准的相关规定
3.4.2密封胶条
建筑节能门密用密封胶条宜采用硫化橡胶类胶条，妞三元乙丙（EPDM）、硅橡胶(MVQ）、氯T胶（CR）胶条够：糕扇间密封直采用三元乙内（EPDM）胶条：井应特合（建筑门窗、带增用密封胶条》（GB/T24498）的规定。
3.4.3密封胶
建筑节能门窗用密封胶应特合硅酬建筑密封胶CGBT14683）（建筑用硅酮结构密封股》（GB16776）（案碳建筑密封胶》JCT483），《建筑窗用弹性密封胶》JCT485）等标准的规定，客封胶应在产品保质期内使用，并应在施工前进行粘接性试验3.4.4毛条
建筑节能门窗用密封毛条应果用经紫外线稳定性处理和硅化处理的平板加片型毛条，并应特合现行行业标准建筑门密密封毛条技术条件》（JC/T635》的规定3.5五金件
3.5.1建筑节能门密五金件的选用应满足门窗性能及使用功能的要求，并应符合现行行业标准（建筑门窗五金件通用要求》(JG/T212）以及相关标准的规定
3.5.2铝合金门窗五金件所用的钢材宜采用奥氏体不锈钢3.5.3凡是在领阅后真接景露在外立面的五金件应采取有效的防腐措施
3.6其他材料
3.6.1锅材
1塑料(PVC-U)门窗增强塑钢应符合（聚氛乙烯（PVC）门窗增强型钢》（JG/T131）中的规定，窗用增强型锅最小实别型厚不应小于1.5mm、门用增强型钢录小实测型厚不应小于2mm:
2建筑节能门窗采用钢阴框时，其材质应待合《碳素结构钢冷轧钢带》（GB/T716）的现定，最小实测罐厚不应小于1.5mm3建筑节能门窗安装用固定连接片宜选用Q235锅材，固定连接片应符合《聚氛乙烯（PVC）门窗周定片》（JG/T132）中的有关规定，厚度不应小于1.5mm：4建筑节能门窗用钢材表面均应进行防离处理，钢附和增强型钢表而实进行热镀锌处理。3.6.2安装用境赢材料
建筑节能门窗框与涡口缝萨应采用保温、防潮的软质材制填完，可采用聚氨酯泡沫填链剂或保温防水砂浆等填充3.6.3紧固件
1建筑节能门窗用紧固件应符合现行国家相关标准的规定。2铝合金门密用紫同件其材质应采用不锈钢。3.6.4玻璃垫块
建筑节能门窗用玻璃垫块宜采用挤压成型工艺生产的未增型PVC、增塑PVC或硬橡胶，其性能应符合《建筑玻璃应用技术规程》（JGJ113）中的有关规定，并符合下列要求：1玻璃垫快采用硬橡胶时，支承块那氏硬度应为80~90（A）定位块和填充快邵氏硬度应为40~50（A):2不得采用硫化再生橡胶或者其他吸水性材料、3.6.5实木类、铝木复合类门窗用水性涂料应符合国家现行标准（室内装饰装修用水性木器涂料》（GB/T23999）和室内装饰装修材料水性木器涂料中有害物质限量》（GB24410）中的相关规定
3.6.6窗纱
建筑节能门窗用窗纱的径向（25.4mm内）不低于18日，宜果用玻璃纤维平织窗纱或不锈钢窗纱。docin.com
4建筑节能门窗的设计、性能与试验4.1一般规定
4.1.1建频节能门窗的立面分格形式、构造节点以及材料，应根据建筑立面要求和技术、经济能力，结合建筑物的不同使用功能进行设计，力求安全、经济、美观、易于请洁和使用方便、4.1.2建筑节能门窗物理性能应粮据其所在地区的气恢、周用环境以及建筑的高度、体型系数和建筑物的功能等困素进行确定并符合建筑整体设计要求
4.1.3面临走扇的建筑外宽应避免视线干扰，采用避挡措施割向走脚开启的建筑外窗不应妨碍通行。4.14建筑节能外窗开启部位可根据使用功能和需要配置珍窗，纱窗的安装方式及结构应易于拆装、请洗和更换。4.1.5建筑外门无障码设计应符合国家现行相关规范的规定。4.1.6民用建筑工程7层及7屋以上的外窗不得果用外平开窗，4.1.7采用推拉窗时，其性能指标应符合设计要求，窗扇必须有防脱落措施，以及防止从室外侧拆卸的装置，且机扇间宜采用胶条封。
42立面分格设计
4.2.1建筑节能门窗立面分格设计，应报掘使用功能，以及各类建筑通风采光设计要求的窗地面积比和建筑节能要求的离墙面积比等综合因素合理确定。
42.2建筑节能门留的立面分格设计，还应考速以下几方而闲素：1门窗的抗风压性能：
2开启期允许最大高、宽尺寸：
3建筑物的整体效果要求
4杆件和玻璃板块等原材料的规格尺寸，4.23建策节能门窗的开启扇不应与建筑主体结构、室内外设施产生干涉，其开启面积，应根据房间的使用功能及特点确定，并应满足房间白然通风的要求，以及启闭、清洁、维修的方便性和安全性要求
4.3性能及检测要求
4.3.1建筑节能门窗物理性能应根据建筑物的类别、高度、体型、窗墙面积比，以及建筑物所在地的地理、气候，环境等因素进行设计，其主要性能和要求以及适用检测标准应符合以下规定：1建筑节能门窗的抗风压性能应经计算确定，且6层及以下抗风压性能指标P不应小于2.5kPa、7层及以上抗风压性能指标P不应小于3.0kPa:
2建筑节能门窗的气密性能指标应满足（建筑外门窗气密水密、抗风压性能分级及检测方法》（GB/T7106）的单位开启缝长空气渗透量gi不大于L.5m/m-h)、单位面积空气渗透量g不大于4.5m（m-h）的要求：
3建筑节能门窗的水密性能应满足建筑外门窗气害、水塞、抗风压性能分级及检测方法》（GB/T7106）中△P≥250Pa的要求：4建筑节能门窗的保温性能应符合我省现行《居住建筑节能设计标准》DB13(J)63和《公共建筑节能设计标准》DB13()81的规定、且张家口、承德、索皇盘、唐山地区外扇传热系数K≤2.5WmK）、其他地区外富传热系数K≤27W（m·K）yOOO
5建筑节能门窗的隔声性能应特合建筑门密空气油隔声性镜分级及检测方法》（GB/T8485）中计权隔声款和交通声赖请熊正最之和Rw+C>30dB
6建筑节能门密的果光性能版特合《建筑外窗果光性能分级及检制方法》（GB/T11976）的相关规定7.建筑节能门窗的反复启制性能盛技《建筑门窗反复启闭性能检测方法（JG/T192）中相关规定进行检测。且门的反复启制次数不应低于10万次，盗的反复自困次数不应低于1万次。43.2建筑节能门窗的其他性能还应满足国家相关标准的现定，建筑节能门窗的启闭性能应行合下列规定：4.3.3
1带闭门器的半开门、地弹簧门以及折爱推拉、推拉下基、提升推拉，提拉等门密的反复启闭次数由供需双方协高确定：2铝合金、铝木复合门窗应在不超过50N、实木和塑料(PVC-U）门窗应在不超过80N的启困力作用下，能灵活开店和关闭，带有自动关闭装置（如闭门器、地弹策）的门和提升推拉门，以及折登推拉门密和无提升力平衡装置的提拉密等，其启创力性能指标由供需双方协商确定、3门窗在发复启闭性能试验后，成启闭无异常，使用无降码，4.3.4建筑门窗的性能检测项甘应按照约定，其中抗风压性能、气密性能、水密性能、保遇性能为必检项日4.4结构设计
4.41—股规定
1建筑门窗应按围护结构设计，
2建筑门窗应具有足够的刷度、承载能力和一定的变位能12
力做能抵抗风菌载，重力荷敬和温度作用。3建筑自陶构件应报据受教情况和支承条件果用结构力学方法进行设计计算或试验确定，计算受力杆性的挑度时，应采用猫我标准催：计费受力杆件秘连接性的承我力时，应采扭莓载段针值，
4、建筑门窗构件结构设计应校核重力荷装和风雷载作用效应，所承受的风葡载标准值应按理家现行标准《建筑结构有毁现范（GB50009）规定的图护结构风荷裁标准值进行计算确定，5、建筑门窗玻璃设计计摩可按现行行业标准（建筑玻璃应用找术规程）（JGJ113）规定的计算方法执行，6建筑门窗年温度变化公T皮按实际情况确定·当不能收得实际数据时可取80℃
4.42建筑门窗主要受力杆作在风药载成重力荷标准值作用下其热度限值应待合表4.4.2的要求2门窗主受力杆件相对面法钱揽度要求表4.42
业承盛端科
核时提盘
拖对然最大康
佳工为主爱受力杆性养支承外柜系敬璃、美品城璃
中空维调
4.43建筑门窗玻璃应进行抗风压设计计算，并应同时调足承教力极限状态和正常使用极限状态的要求444用于建筑门窗框、扇连核的五金件，其设计承载力及承载力矩应分别小手其许用值，还应满足下列要求1、适宝的开自扇宽高比
