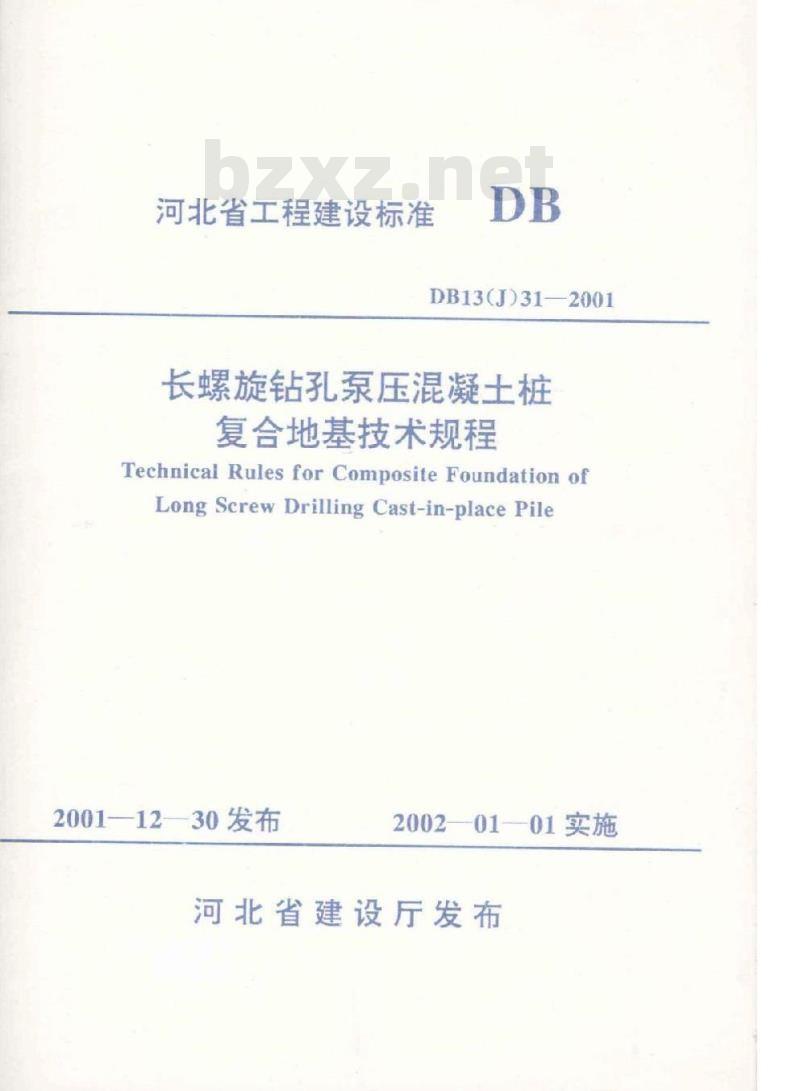

【地方标准】 长螺旋钻孔泵压混凝土桩复合地基技术规程

河北省工程建设标准
DB13(JD31—2001
长螺旋钻孔泵压混凝土桩
复合地基技术规程
Technical Rules for Composite Foundation ofLong Screw Drilling Cast-in-placePile2001—12—30发布
2002—01—01实施
河北省建设厅发布

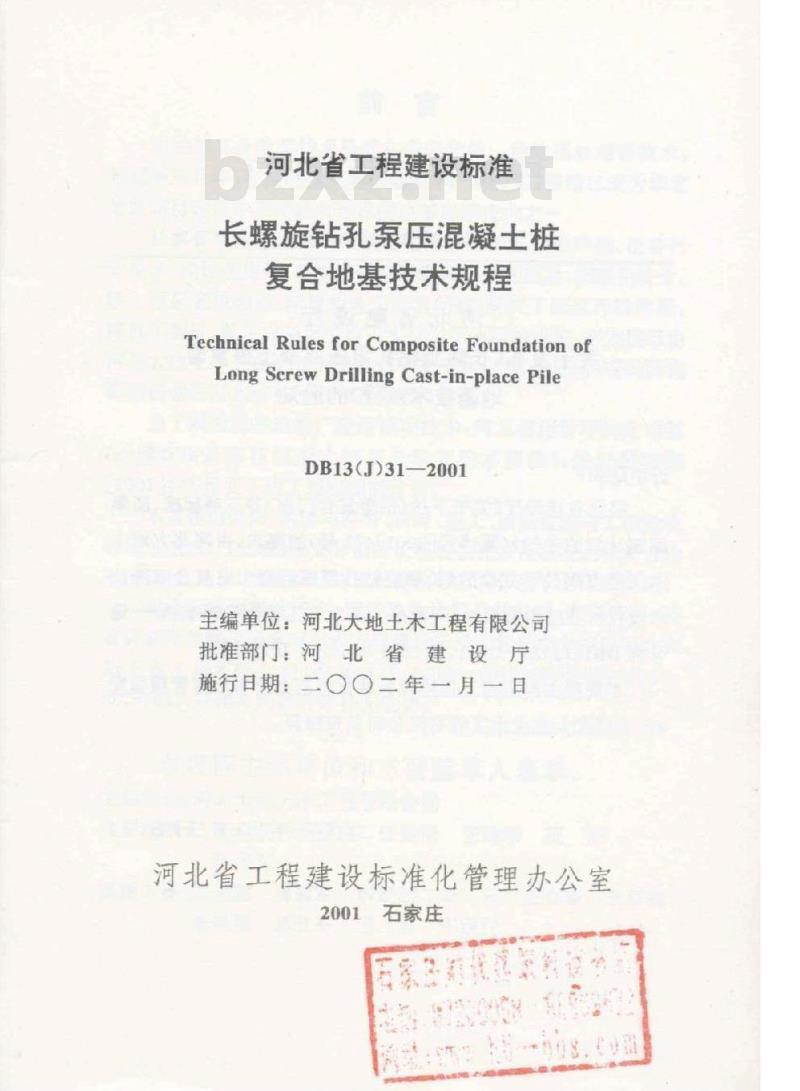

河北省工程建设标准
长螺旋钻孔泵压混凝土桩
复合地基技术规程
Technical Rules for Composite Foundation ofLong Serew Drilling Cast-in-place PileDB13(J)31—2001
主编单位：河北大地土木工程有限公司批准部门：河北省建设厅
施行日期：二〇二年一月一日
河北省工程建设标准化管理办公室2001石家庄
河北省建设厅（）
冀建标[20017494号
河北省建设厅

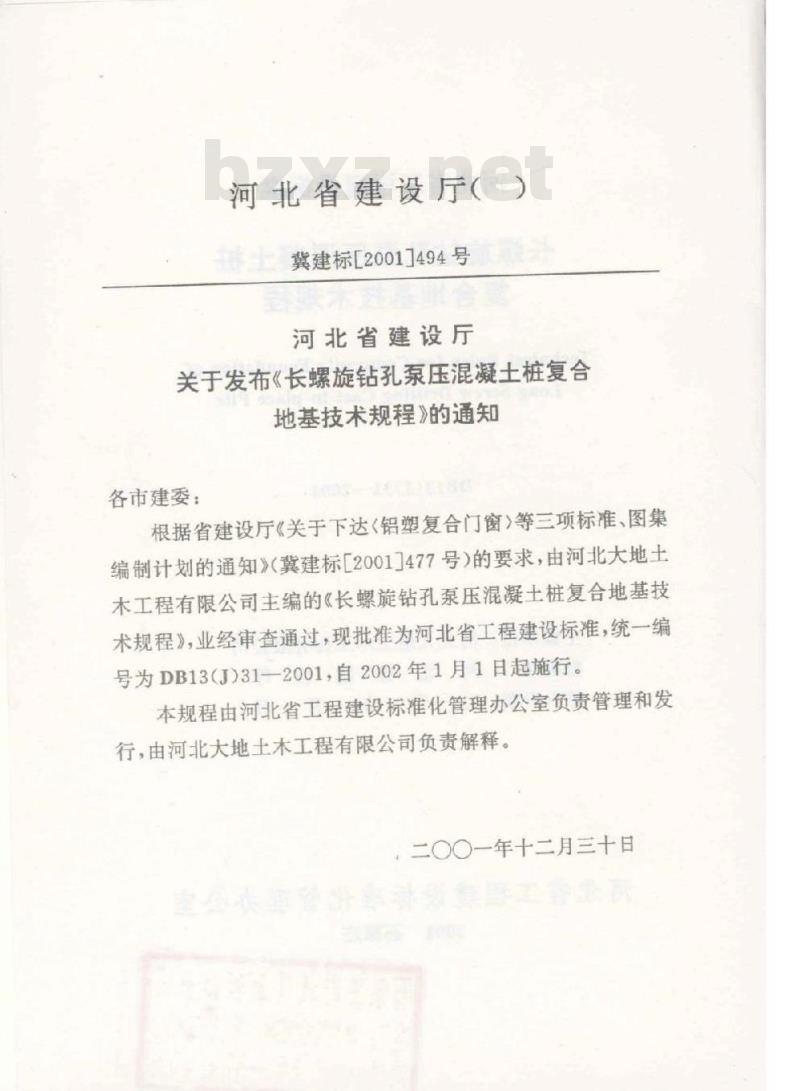

关于发布《长螺旋钻孔泵压混凝土桩复合地基技术规程》的通知
各市建委：
根据省建设厅《关于下达《铝塑复合门窗》等三项标准、图集编制计划的通知》（冀建标[2001]477号）的要求，由河北大地土木工程有限公司主编的《长螺旋钻孔泵压混凝土复合地基技术规程》，业经审查通过，现批准为河北省工程建设标准，统一编号为DB13（J）31—2001，自2002年1月1日起施行。本规程由河北省工程建设标准化管理办公室负责管理和发行，由河北大地土木工程有限公司负责解释。，二〇〇一年十二月三十日

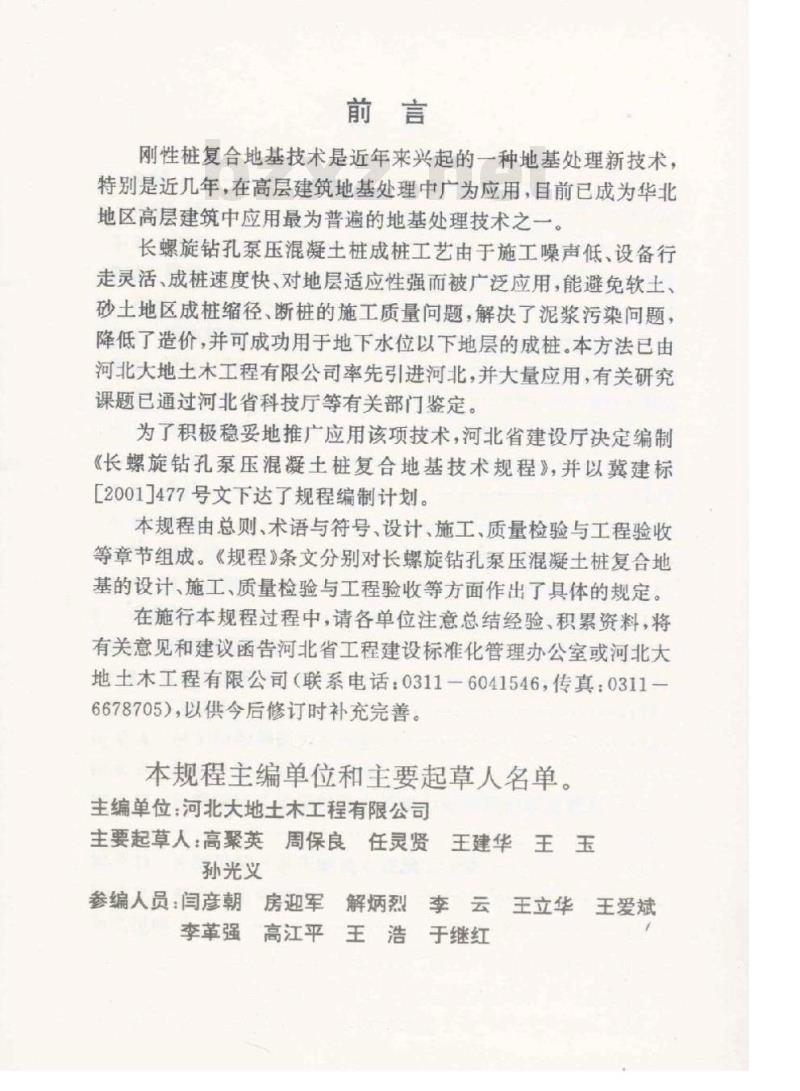

刚性桩复合地基技术是近年来兴起的一种地基处理新技术，特别是近几年，在高层建筑地基处理中广为应用，目前已成为华北地区高层建筑中应用最为普遍的地基处理技术之一长螺旋钻孔泵压混凝土桩成桩工艺由于施工噪声低、设备行走灵活、成桩速度快、对地层适应性强而被广泛应用，能避免软土、砂土地区成桩缩径、断桩的施工质量问题，解决了泥浆污染问题，降低了造价，并可成功用于地下水位以下地层的成桩。本方法已由河北大地土木工程有限公司率先引进河北，并大量应用，有关研究课题已通过河北省科技厅等有关部门鉴定。为了积极稳妥地推广应用该项技术，河北省建设厅决定编制《长螺旋钻孔泵压混凝土桩复合地基技术规程》，并以冀建标［2001]477号文下达了规程编制计划。本规程由总则、术语与符号、设计、施工、质量检验与工程验收等章节组成。《规程》条文分别对长螺旋钻孔泵压混凝土桩复合地基的设计、施工、质量检验与工程验收等方面作出了具体的规定。在施行本规程过程中，请各单位注意总结经验、积累资料，将有关意见和建议函告河北省工程建设标准化管理办公室或河北大地土木工程有限公司（联系电话：0311一6041546，传真：0311一6678705），以供今后修订时补充完善。本规程主编单位和主要起草人名单。主编单位：河北大地土木工程有限公司主要起草人：高聚英周保良任灵贤王建华王玉孙光义
参编人员：闫彦朝房迎军解炳烈李云王立华王爱斌
李革强高江平王浩于继红

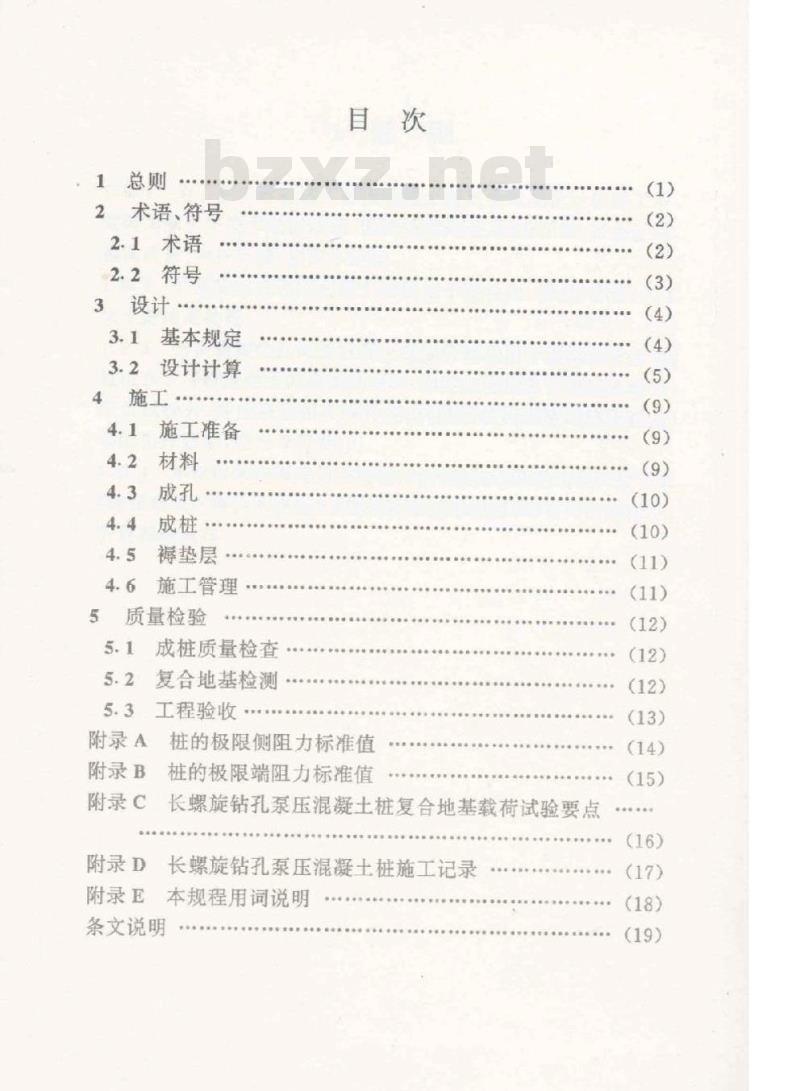

．1总则
2术语、符号
2.1术语
2.2符号
3设计
基本规定
3.2设计计算
4施工
施工准备
褥垫层
施工管理
质量检验
附录A
附录B
附录C
附录D
附录E
成桩质量检查
复合地基检测
工程验收
桩的极限侧阻力标准值
桩的极限端阻力标准值
长螺旋钻孔泵压混凝土桩复合地基载荷试验要点长螺旋钻孔泵压混凝土桩施工记录本规程用词说明
条文说明
(10）
1总则
1.0.1为了在长螺旋钻孔泵压混凝土桩复合地基设计和施工中，贯彻国家有关技术经济政策，做到技术先进，经济合理，安全适用、确保质量、保护环境，制定本规程。1.0.2长螺旋钻孔泵压混凝土桩适用于粘性土、粉土、砂土、人工填土的地基处理。
1.0.3当长螺旋钻孔泵压混凝土桩复合地基用于湿陷性黄土、新近沉积土等特殊性土的地基处理时，除应做现场复合地基承载力、变形试验外，并应满足相应现行规范《湿陷性黄土地区建筑规范》等的特殊要求，进行专门设计。1.0.4本规程未作规定的应按现行的《建筑地基基础设计规范》《建筑地基处理技术规范》、《建筑桩基技术规范》等有关国家标准、行业标准执行。
2术语、符号
2.1术语
2.1.1长螺旋钻孔泵压混凝土桩long screwdrilling cast-inplacepile
使用长螺旋钻机成孔，成孔后自空心钻杆向孔内泵压混凝土，边压入混凝土边提钻直到成桩的一种施工工艺。2.1.2长螺旋钻孔泵压混凝土桩复合地基composite foundation of long screw drilling cast-in-place pile长螺旋钻孔泵压混凝土桩与桩间土及褥垫层共同工作形成的人工地基。
2.1.3面积置换率replacementratio复合地基中桩的横截面积与桩所承担的复合地基面积的比值。
2.1.4褥垫层mattress
在建（构）筑物基础底面与复合地基之间铺设的起传递和调整桩土荷载分配作用的柔性材料垫层。2.1.5压实系数compactionfactor褥垫层施工时质量控制标准，即褥垫层材料所达到的干密度与其最大干密度的比值。
2.2符号免费标准下载网bzxz
2.2.1材料性能、抗力、几何参数等A一桩身截面面积；桩端底面积（m）；d一桩身直径：
E一土层的压缩模量，
E一复合土层的压缩模量；
f一混凝土轴心抗压强度设计值
f一天然地基承载力标准值：
f.一复合地基承载力标准值：
l一第i层土的厚度，
m一面积置换率；
9一桩端土极限端阻力标准值：
9一桩侧第层土的极限侧阻力标准值Q一单桩竖向极限承载力标准值；R-单桩竖向承载力标准值：
Sa一桩的中心距离：
U一桩身截面周长。
计算系数
α一单桩承载力发挥系数；
β桩间土强度发挥系数；
8。一复合地基重要性系数；
8一复合地基中单桩承载力调整系数：一复合土层的压缩模量与天然地基压缩模量的比值，一长螺旋钻孔泵压灌注混凝土桩施工工艺系数。3设计
3.1基本规定
3.1.1长螺旋钻孔泵压混凝土桩复合地基设计，应具备下列资料：
拟建工程场地的岩土工程勘察报告：2建（构）筑物的总平面图，基础平面图，对地基承载力和变形的技术要求等。
3.1.2布桩原则
1一般在基础范围内布桩，特殊情况下可考虑在基础外增加护桩。
2桩长宜按实际岩土工程条件，工程设计要求等因素综合确定。一般应选择较硬土层作为桩端持力层，桩端进入持力层深度应大于1倍桩身直径；当硬层埋藏较深时，桩端可不达到硬层，但应满足承载力及沉降的要求。
3桩直径宜用0.30.6m。桩的最小中心距s宜按表3.1.2确定：
桩的最小中心距 sa
排数不少于3排且桩数不少于9根的摩擦型桩复合地基
其它情况
4排列复合地基的基桩时，一般可按均布考虑，当上部结构荷载分布相差较大时，亦可按非均匀布置。3.1.3根据复合地基损坏造成建筑物的破坏后果（危及人的生命、造成经济损失、产生社会影响）的严重性，复合地基设计时应根据表3.1.3选用适当的安全等级。表3.1.3
安全等级
破坏后果
很严重
不严重
建筑复合地基安全等级
建筑物类型
重要的工业与民用建筑物
体形复杂，层数相差超过10层的高低层连成一体的建筑物：
对复合地基变形有特殊要求的工业建筑物一般的工业与民用建筑物
次要的建筑物
经过处理后的地基，首先按照本规程方法确定地基承载力3.1.4
标准值，然后按现行《建筑地基处理技术规范》进行修正。3.1.5用本复合地基处理方法，宜按建筑物安全等级和场地复杂程度，在有代表性的场地上进行相应的现场试验或试验性施工，并进行必要的测试，以检验设计参数和处理效果，如达不到设计要求时，应查找原因采取措施或修改设计。3.2设计计算
3.2.1长螺旋钻孔泵压混凝土桩复合地基承载力标准值，可通过现场复合地基载荷试验确定，也可按下式计算。对一级建筑物，必要时应结合桩土变形协调分析，综合确定。f.p=mαR/(A,)+β(1-m)f
式中：ft一复合地基承载力标准值（kPa）：m一面积置换率：
α一单桩承载力发挥系数，可取α=0.7～1.0，当基底面积较大、桩长较短、满堂布桩、桩距较小、褥垫层厚时可取较低值，反之可取较高值。
R一复合地基中单桩竖向承载力标准值（kN）8一复合地基重要性系数，按表3.1.3确定安全等级，对于5
二、三级建筑物分别取8。=1.1,1.0,0.9；当上部结构内力分析中所考虑的8。取值与本条规定一致时，不再代入8。计算：不一致时，应取此处8。值与上部结构8。值的比值。
A一桩身截面面积（m2）：
β一桩间土强度发挥系数，宜取β=0.75～1.0，对变形要求严的建筑物宜取较低值，一般建筑物可取较高值；f一天然地基承载力标准值（kPa）3.2.2复合地基中单桩竖向承载力标准值R的取值，应符合下列规定：
1单桩竖向极限承载力标准值Q应按现行《建筑桩基技术规范》有关规定确定。
2确定单桩竖向承载力标准值R时，按下式计算：R=Qu/8p
式中：8一调整系数，当采用现场静载荷试验确定Q时取8一1.65，当利用承载力经验参数估算Q时取8，=1.70。3.2.3采用现场静载荷试验确定单桩竖向极限承载力标准值Q时，在同一条件下的试桩数量不宜小于总桩数的1%，且不应小于3根，工程总桩数在50根以内时不应小于2根。试验及单桩竖向极限承载力取值按现行《建筑桩基技术规范》的有关规定执行。3.2.4当根据土的物理指标与承载力参数之间的经验关系确定Q量时可按下式计算：
Qu=uqali+qA
式中：Q单桩竖向极限承载力标准值6
u一桩身截面周长；
q一桩侧第i层土的极限侧阻力标准值，按附录A取值；9一桩端土极限端阻力标准值，按附录B取值；1一第层土的厚度，
A。一桩端底面积。
3.2.5桩身混凝土强度等级按《混凝土结构设计规范》确定，使桩身轴向压力符合下式规定：
亚一长螺旋钻孔泵压灌注混凝土桩施工工艺系数，无地下水时取亚。=0.9，有地下水时取=0.8；f。一混凝土轴心抗压强度设计值：A一桩身截面面积。
3.2.6桩顶宜铺设褥垫层，其厚度宜取100~300mm。当需要桩承担较多荷载时，取较低值，需要土承担较多荷载时，可取较高值。3.2.7褥垫层的压实系数入应大于0.93。褥垫层材料的最大于密度应通过现场或实验室试验确定，用以计算施工中虚铺厚度与压实厚度的比值。
3.2.8褥垫层材料宜用中、粗砂、碎石、级配砂石。碎石、级配砂石的最大粒径不宜大于30mm。
3.29地基处理后的变形计算可采用复合模量法按国家标准《建筑地基基础设计规范》的有关规定执行。复合土层的分层与天然地基相同，各复合土层的压缩模量等于该层天然地基压缩模量的倍。值可按下式确定：
g=fs/(Bfe)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
