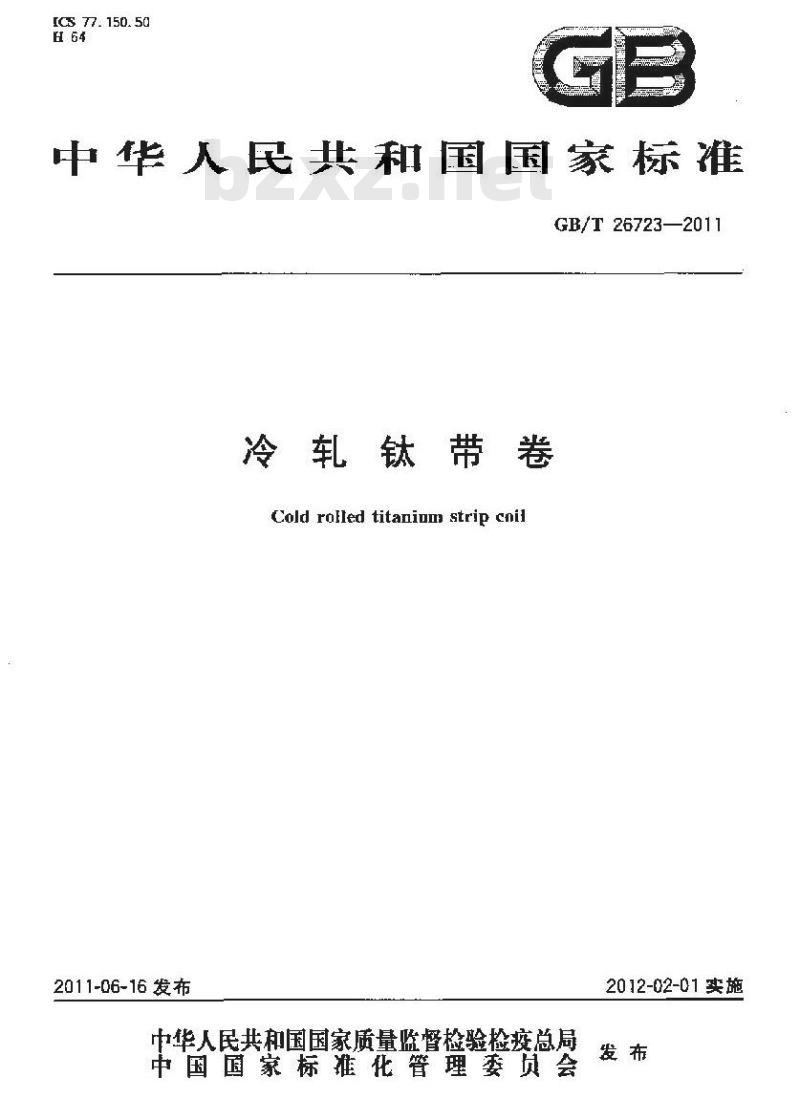

【国家标准】 冷轧钛带卷

ICSs 77. 150. 50
中华人民共和国国家标准
GB/T26723—2011
冷轧钛带卷
Cold roed titanium strip cnil2011-06-16 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2012-02-01实施

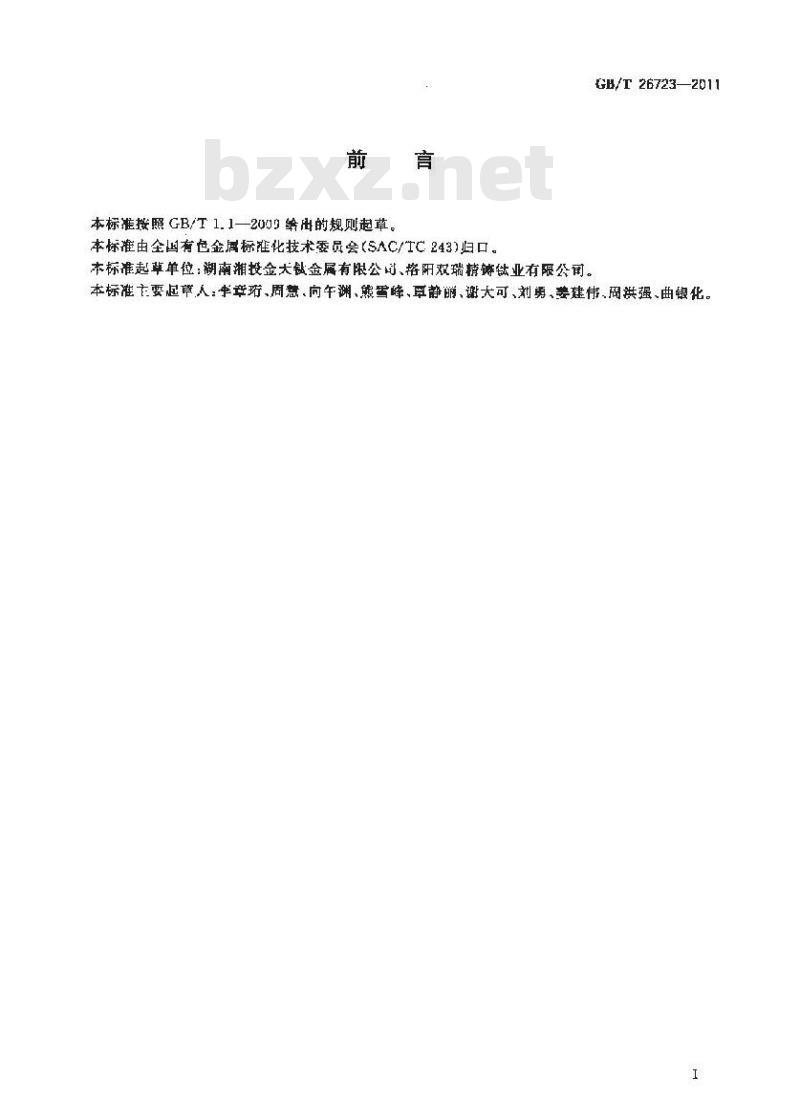

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国有色金属标化技术委员会（SAC/TC243)归口。本标准起草单位：潮南湘投金大铋金属有限公司、格阳双瑞精铸钛业有限公司。GB/T 26723—2011
本标准主要起章人：车幸、周慧、向午渊、熊雪峰、耳静丽、谢大可、刘勇、姜建伟周洪强、曲银化H
TTKANYKAcA

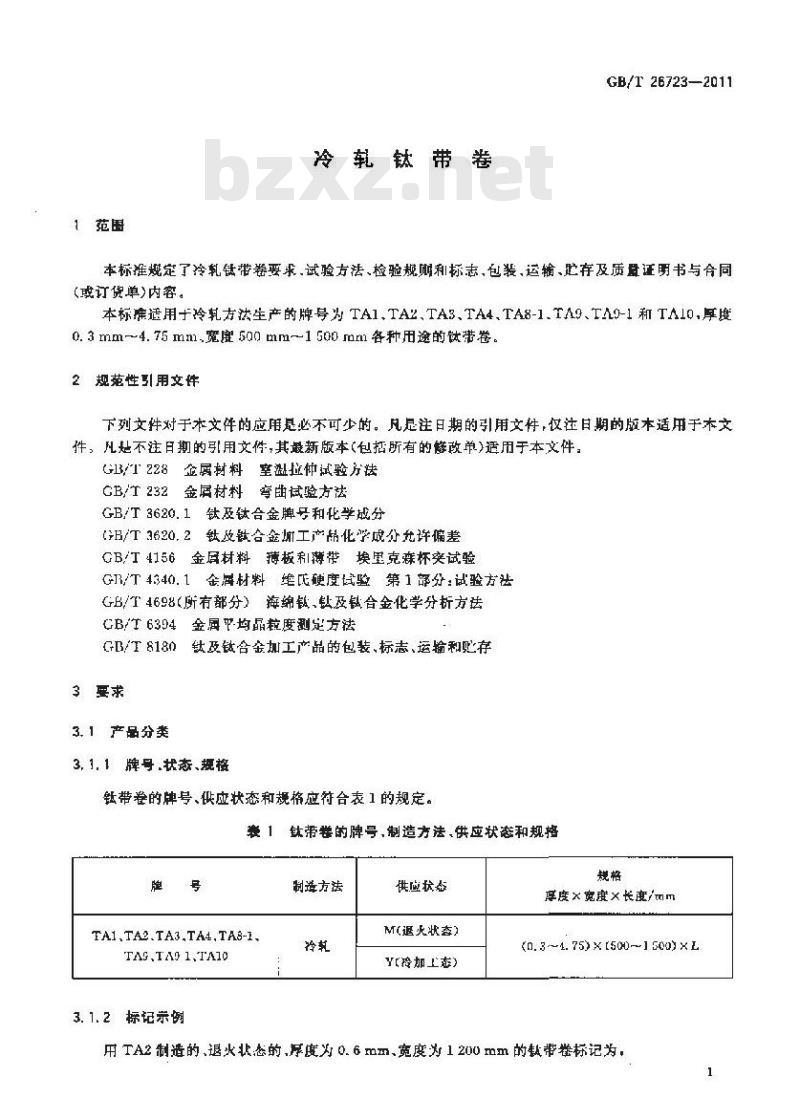

1范围
冷钛带卷
GB/T26723—2011
本标推规定了冷轧带卷要求，试验方法、检验规期和标志，包装，运辅、存及质量证明书与合同(或订货单)内容。
本标准适用十冷轧方法生产的牌号为TA1、TA2、TA3、TA4、TA8-1.TA9、TA9-1和TA10,厚度0. 3 mm-4. 75 mm,宽度 50 mm~1 500 mrm 各种用途的钛带卷。2 规范性引用文件
下列文件对于水文件的应用是必不可少的。凡是注日期的引用文性,仅注日期的版本适用于本文件，凡起不注日期的引用文件，其最新版本(包括所有的改单)适用于本文件，GB/T228金属材料室溢拉仲试验方法GB/T 232金居材料弯曲试验方法GB/T3620.1钛及钛合金牌号和化学成分GH/T3620.2钛皮钛合金册工产品化学成分充许偏差GB/T4156金底材料搏板和薄带埃里克森杯突试验GB/T4340.1金厚材料维硬度试验第1部分：试验方法GB/T4698（所有部分）海编，钛及钛合金化学分析方法CB/T6394金属P均晶粒度测定方法G+B/T8180钛及钛合金加工产品的包装.标志，运输利贮存3要求
3.1产品分类
3.1.1牌号.状态、规格
钛带的牌号、供应状态和规格应符合表1的规定。衰 1钛带要的牌号,制造方法供应状态和规格牌
TA1,TA2.TA3.TA4.TAS-1.
TAS,IA 1,IA10
3. 1. 2标记示例
制诺方法
供应状态
M(退火状恋)
Y[拎加上态】
厚度×宽度×长度/mm
<0. 3 ~1. 75) × [500~1 500) × L用 TA2制造的,退火状态的,序度为 0. 6 mm、宽度为1 200 mm的钛带卷标记为,TTKANTKACA
GB/T26723—201F

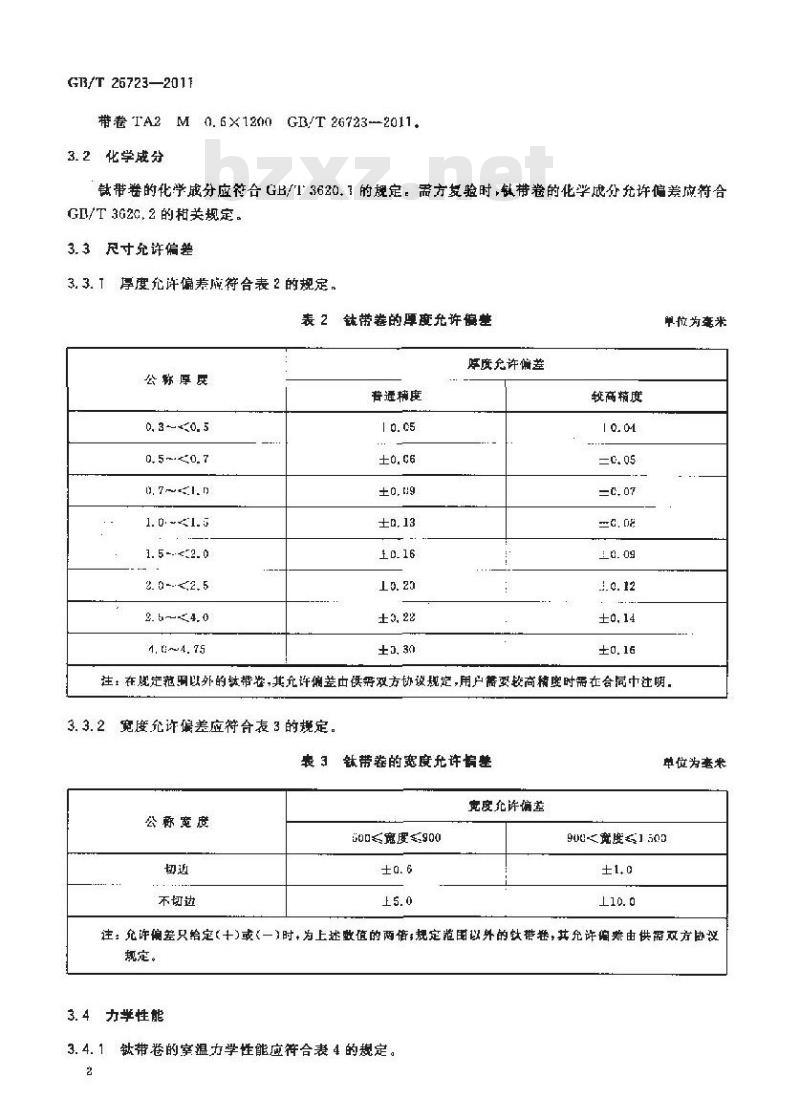

带卷TA2M0.6×1200GB/T26723--20113.2化学成分
钛带卷的化学成分应符合GB/T3620.7的规定，需方复验时，教带卷的化学成分允许偏差应符合GI/T3620.2的相关规定。
3. 3尺寸允许偏差
3.3.T厚度允许偏差成符合表2的规定，表2钛带卷的厚度允许偏整
公称厚反
0. 3~*0. 5
0. 5~0. 7
0. 7~1, n
1. 0. -<1. 5
2. 0--<2. 5
2. b---24, 0
普通精度
±0,ti9
±3, 22
肾度允许差
铰商精度
=C, 05
.1.0. 12
±o,14
甲位为变米
注：在既定范用以外的效帮卷，其充许偏差由供需双方协议规定，用户需要较高精时需在合同中注明，3.3.2宽度允许偏差应符合表3的规定，表3钛带卷的宽度允许肯整
公豚宽度
不切边
100宽900
克度允许偏差
单位为来
900≤宽度≤1500
注：允许偏差只给定（十）或（一）时，为上述数值的两借规定范围以外的钛带差，其允许偏差由供需双方协议规定。
3. 4力学性能

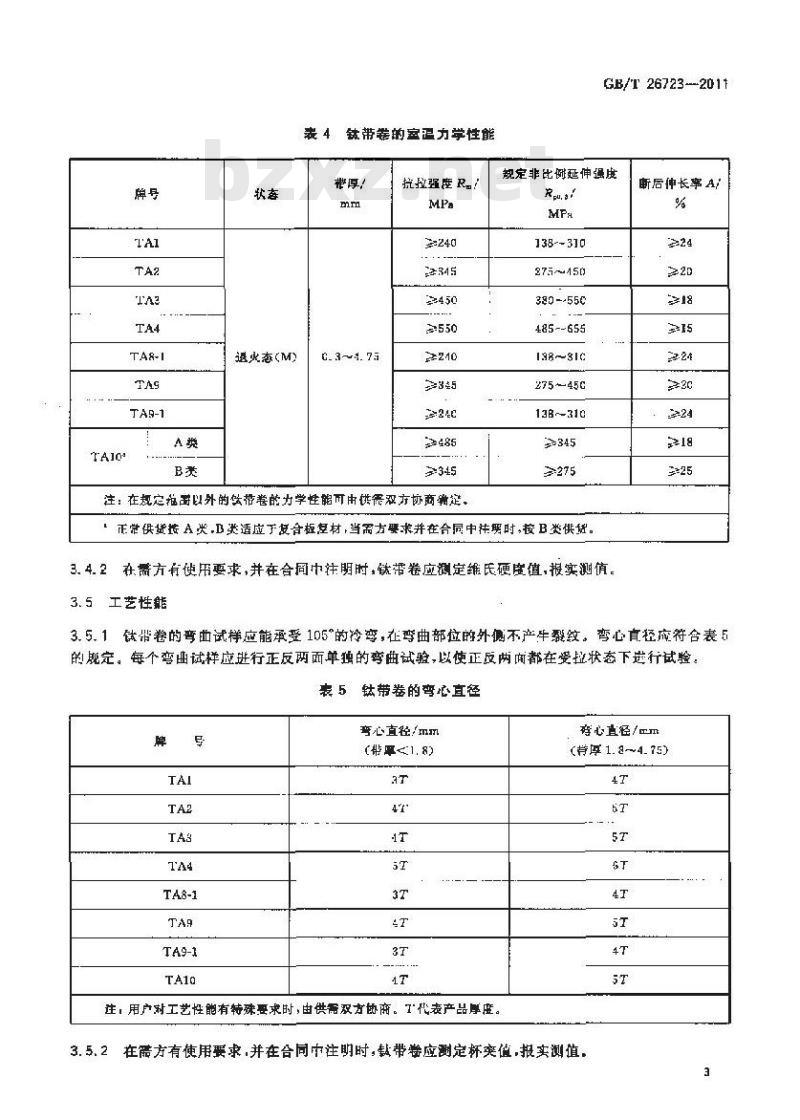

3.4.1带卷的室温力学性能应符合表4的规定。2
TTKANTKACA
退火态(M)
表4钛带的室温力学性能
0.3~4. 75
抗拉强度R.！
注：在规定函以外的偿节卷的力学性能可由供裔双方协商输定。GB/T 26723--2011
规定非比例延伸强度
Reu,st
138--310
275~450
380--550
485--655
198~31
275450
138310
，正常供货按A炎，D类适应于复合板短材，当需方要求并在合同中柱时，按B类供钮。3.4.2在需方有使用要求，并在合同中注明时，钛带卷应测定维氏硬度值，报实测值。3.5工艺性
断后伸长率 A,
3. 5. 1 钛猎卷的弯曲试样应能承受 105°的冷弯,在弯曲部位的外侧不产牛裂纹。弯心直径府符合表5的舰定。每个弯由试样应进行正反两面单独的弯曲试验，以使正反两面都在受拉状态下进行试验。表5钛带卷的弯心直径
弯心直径/mm
（带罩1.8)
注，用户对工艺性能有特殊要求时,由供需双方协商。1'化表产品厚度。夺心直径/rm
(厚1. 8～~4.75)
3.5.2在需方有使用要求,并在合同中注明时,数带差应测定杯突值,报实测值，TTT KAONAY KAA
CB/T 26723--2011
3.6外观质量
3.6.1钻带卷充许有少量不止常的部分。表面充许有个别深度小了公差之半的轻徽麻点、擦划伤出痕、叫坑、辑印和色差。
3.6.2缺带卷的边部应半齐，无载口，分层，卷边，允许有轻微的毛刺，切边的钛带卷边缘不允许有度大丁公差之半的切制不齐和大于钛非卷厚度公差的毛刺；不切边然带卷不允许有大于算度公差的裂这。
3.7外形
3.7.1钛带卷的俩边李曲度刀弯）在任意100amm长度1.应不大于3rm。3.7.2钛带卷的边狼应符合如下规定，边浪为浪商人和浪形长度工的比值+边浪吸0.03。3.7.3钛带婺应年固地成卷并尽量保持网柱形和不卷边：钛卷卷内轻应在合同中注明。饮带举渐形应符合：切边然带卷不大于35mm.不切边效带举不大于70mm。3.8晶粒度
在需方有使用要求，求在合同中注明时，钛带卷成测定平均品粒度：报实测值。4试验方法
4.1化学成分分析方法
钛带卷的化学成分分析接G/T4698的规定进行。4.2尺寸测量方法
然带卷的尺寸用相精度的晕具进行测量。不切边状态钛带卷的序度在距边部不小于 30亚m的任意点测量闭边状态带券的厚度在距边部不小于20m的任意点测量。4.3力学性能检验方法
室温拉伸试验按GB/T 228的规定进行，按0.003(mm/mm）-min-l~-0,007(mm/mm)-min-l的应变速率测定规定非比例延伸强度，测定结束后，按a,300mm/mm），min-！右的成变速率进行抗拉强度的测定
硬度试验按 GB/T 4342.1 的规定进行4.4工艺性能检骑方法
弯曲试验按GB/T232的规定进行。弯心直径按表5的规定执行。杯突试验按GB/T4156的规定进行：4.5外观质量检查
钛带卷的外观质量用目视法和相应的是具进行概查：4.6外形的测量
键刀碎测最方法见图1，可用1m直尺测盘。4
TTTKONYKAA
说明：
毓刀弯；
铁带边缘；
-平直基准，
边浪测量力法见图 2.
说明：
.-边痕高度
边滚波长。
品粒度测量方法
轧翻方向
图 1 锈刀弯测量方法
边浪溯量方法bzxz.net
晶粒度测定按GB/T6394的规定进行5检验规则
5. 1 检查和验收
GB/T 26723—2011
5. 1, 1产品应由供方进行检验,保证产品质且符合本标准的规定,并填与质量证明书。5.1.2带方应对收到的产品按本标雅的规定或合同（或订货单）规定进行检验，如检验结果与规定不符时，应在收到产品之日起兰个月内以书面形式问供方提山，由供需双方协商解决。5.2组批
钛带卷应成批握变验收。每批应由柯一牌号.熔炼炉号、规格、制造方法，供应状您、热处理炉软的产品组成。
GB/T 26723—2011
5.3检验项目
每批产品应进行化学成分，尺寸偏差、室温力掌性谨，弯曲性能，外形和外观质盘的检验及合同妥求的项目检验。
5.4取拌位置和取样数量
钛带卷的取样应符表6的规定。
表 6 数带卷的取样规定
检验项目
化学成分
尺寸偏差
力孕性骼
工艺性能
外观质量
品粒度
项群规定
每批1份
逐卷取样，在敏带移宽医14处取择，取2个纵向试样和2个描向试样
透登取样,在缺带卷宽度 174 处取样,取2个以向式杆和2个横间试群
避浓样，底1个向试样
要来的章条孕
试验方法的章茶号
：氢含量在带材上取样，其他化掌成分供方以原铸貌的分析结果报出，需方复验在市材上取样，5.5检验纳果的判定
5.5.1化学成分检验不合格时，应从原取样部位附近加倍取样对该不合格项巡行重复试验，若仍有试样的结果不合格，到判该批产品不合格。允许逐卷对不合格项月进行检验，合格者重新组批交货。5.5.2力学性能，工艺性能，晶粒度各项检验结果中，如果有小试样的检验结果不合格，应从该批产品中取双倍试样,对不合格项日进行重复验。若重复试验结果仍有一个试样不合格,判该带卷不合格。
尺寸、外观质量和外形不合挤时,判该带卷不合格。6标志、包装、运输、贮存和质量证明书6.1标志
在检验合格的钛带卷上和在包装件的外部粘贴标签,标记内容如下：a)
牌号规格
净重，
供应状态：
批号1
生产标识，
包装应保证钛带卷在运输和贮存期间不致松散，受渐、变形和损坏，钛带卷内外圈用防护包装材料包裹再用钢帮捆扎，不应松卷。6.2.2
8.2.3用户对包装有特殊要求时，可由供需双方协商。6.3运输和览存
钛带粪运输和驼存应符合 GB/T 8180 的规定。6,4
质量证明书
每批缺带卷应附有质盘证明书，其上注明如下内容：a）供方名称，
b）需方名称；
）产品名称！
合同号：
）产品牌号、规格和状态
熔炼炉号、批号：
各项分析检验结果及技术监督部门印记：产品净再和件数；
本标准编号：
发货日期或牛产日期。
含同（或订货单）内客
订本标准所列材料的合同（或订货单）内应包括下内容：a）产品名称；
b）牌号：
d）尺规格；
e）重量或卷数；
》本标准编号；
g）其他。
GB/T 26723--2011
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
