【行业标准】 输变电设备用铜包铝母线

FC8 29.240
餐系号：36425--2012
DL/T 247 -- 2012
输变电设备用铜包铝母线
Copper-clad aluminim bus hars for oguipwtentsof transmrissicn and comnmttatiom原学#复台珠成用装型
装务热线、心0：68品务##
2012-04-06发布
国家能源局
2012-07-01实施
1·范国
输变电设备用铜包铝母线
DE W 247 .--- 2012
本标准规定铜包铝母线的分类型号、要求、试验方偿，检验规则、标志、包装、运输利：储存等：
本标推适用于在输变中没备心作为裁流2规范性引用文件
导的包铝母
下列文件对于本文们拥是必不可少的：凡是注H期的用文件，仅注同期的版本适用于木文件，凡是不注门期的引用受裤，其最新版本（括所有的修）适用十这件。GB/T1196落锅锭
GB/T 3048.2
GB/T 4909.2
GB/T 5121.1
GB/T 5231
GB/T 20975
术语和定义
线毁电性能试验方法第2部分：金瘤材料电阻率试验更线试验方法第2部分，尽寸独量铜及铜合金化学分折
鼻的测定
工额及铜合金化学成
镐盈铝合会化学分析方
下列术语和定
铜包铝母线
角于木标准。
copper-glad aluriniumbusa
根据射和铝的性凝用特定的
两益属的界而之间循瓦融合或扩散，形紧密的冶金结合，成为双等属的复合导体，作为输变也设备中的载流导像。也称为铜包铝排或钜铝复合排。
治金结合
metallurgicaaond
指两和金局的界而问原子植环融合战扩散而派感的绩
1编水线办热线：400-888-0808
平直度straightuess
制包铝母线任意平面曾于一基准面上，母线平面上仁意点对于满准面的最人乖直乳两。4分类及型号
4.1分类
a）按铜包铝母线的截形状分为邀角形和全圆边形两种，见图1b）按制色铝将线的硬度状念分为软态（R）和硬态（Y）两种：4.2产品型号及规格的表示方法
钜包铝料线的型由产品类型代号、类别代导及其标称尺小组成。表示方法：

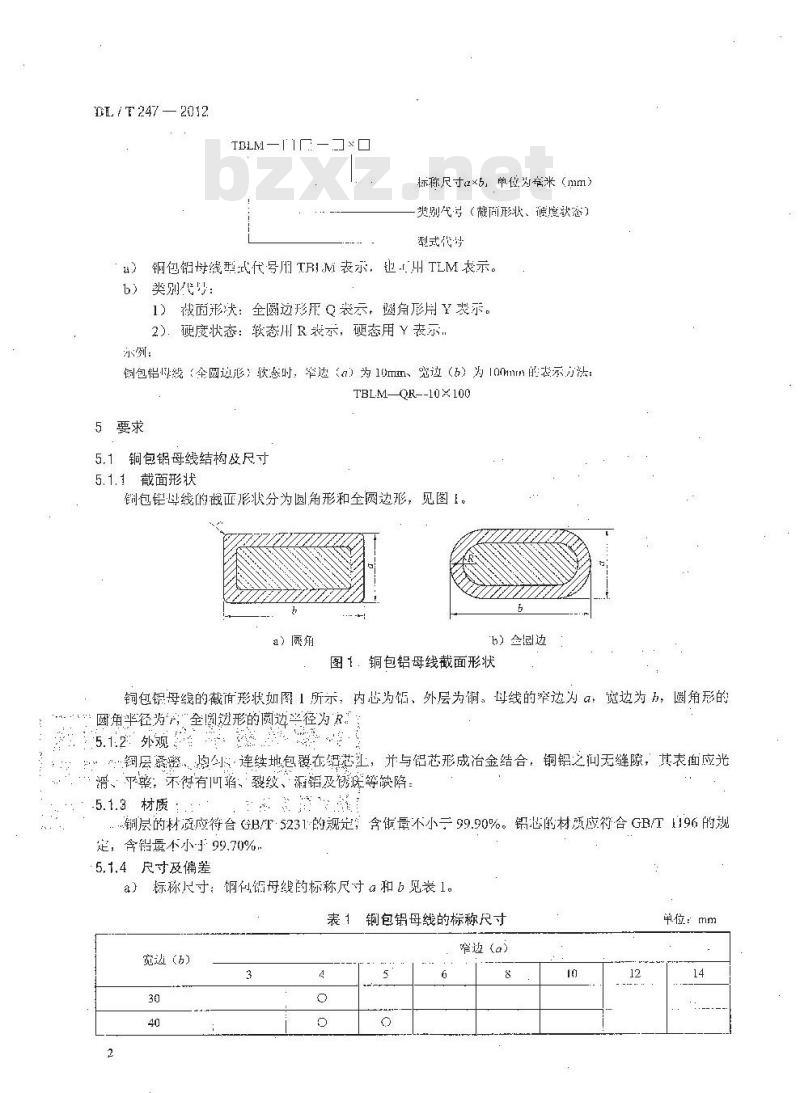

TL / T 247 — 2012
TBLM—II
标称尺寸2x5，单位为旁米（imm）美别代号（截商形状、度获态）型式代学
钢包铝母线型武代号用TRIM表示，也用 TLM衣示。类别代号：
1）截而形状：全圆边形用Q表云，巡角形用Y表示。2）硬度状态：欲态用R表示，砸态用Y表示。东列：
铜包铝呼綫（全圆边形）嵌念时，肇边（a）为10mm、宽边（5）为100mm的表示方法：TBLM—QR--10X100
5要求
5.1铜包铝母线结构及尺寸
5.1.1截面形状
铜包铠母线的战正形状分为圆角形和全圆边形，见图1。）圆角
b）金圆边
图1：铜包铝母线截面形状
铜包铝母线的截有形状如图1所示，内心为锯、外层为嗣。母线的窄边为a，宽边为5，圆角形的“圆角半径为全圜过形的圆边兴径为R。5.12外观
”“：铜层凝密剑·连续地包覆在辑芯，并与铝芯形成治金结合，铜铝之拘无缝隙，其表面应光“滑、平整，不得有凹确、裂纹、铅及等缺陷：-5.1.3材质
铜层的材质应符台GB/T5231-的规定，含傲量不小二99.90%。铝心的材质应符合GB/T1196的规定，含铝最不小于99.70%
5,1.4尺寸及偏差
a）标称尺寸：铜付铝母线的标称尺寸a和b见表1。裹1
铜包铝母线的标称尺寸
究（）
窄（a）
单位：mm
宽边（6）
125 (:20)
注：“O”为常天期格。

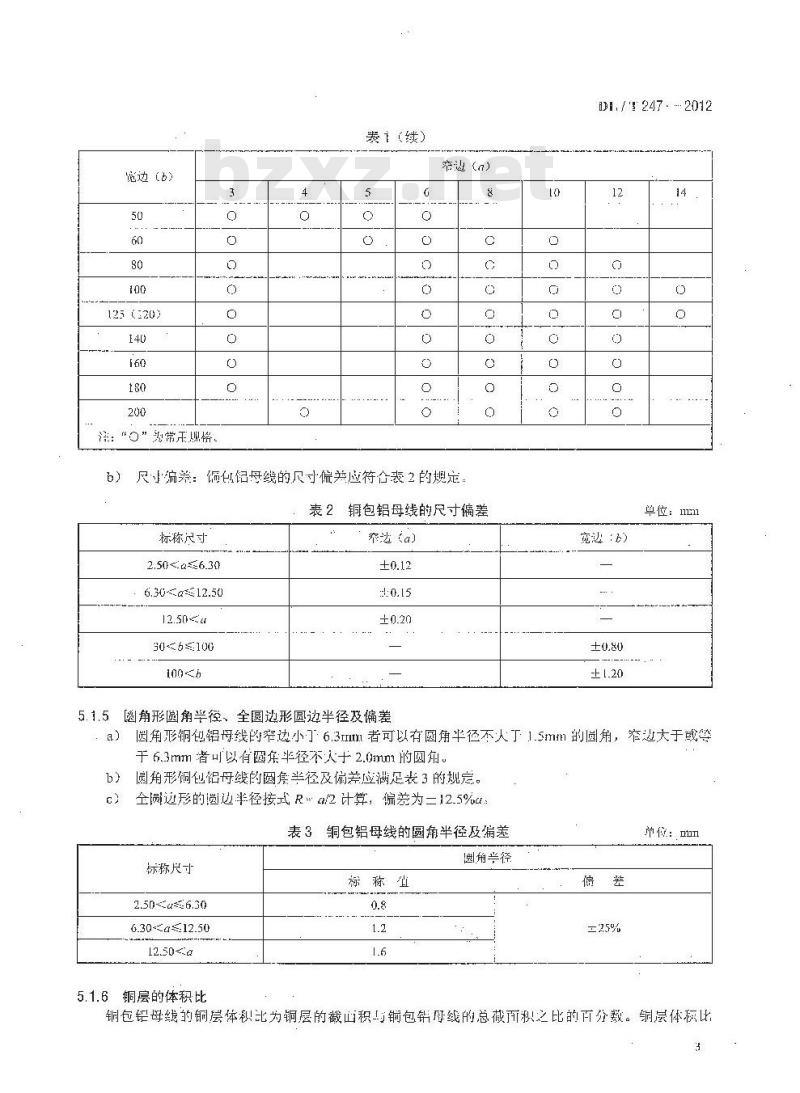

表讠（续）
窄边（n）
）尺编差：饰包铝母线的尺寸偏美应符合表2的规定，表2铜包铝母线的尺寸偏差
标称尺寸
2.50.#≤6.30
6.30-.a12.50
306≤:100
窄（a）
1./247.2012
宽达16)
单位：11
5.1.5圆角形圆角半径、全圆边形圆边半径及偏差圆角形铜包铝母线的窄边小了6.3I者可以有圆角半径不大丁1.5mm的圆角，窄边大于或等a
于6.3mm者叫以有圆半径不人于2.0mm的圆翁b)
圆角形饲包铝丹线的圆负半径及偏差应满足表3的规定。全圆边形的圆边半径接式Ra/2计算，偏差为12.5%t：表3铜包铝母线的圆角半径及编差标称尺寸
2.50~±6.30
6.30-a$12.50
5.1.6铜层的体积比
标称省
圆角兰径
二25%
单位：m
铜包铝母线的铜层体积比为铜层的截山积与包铅剧绒的总再积之比的百分数。铜层体比3
L/1247--2012

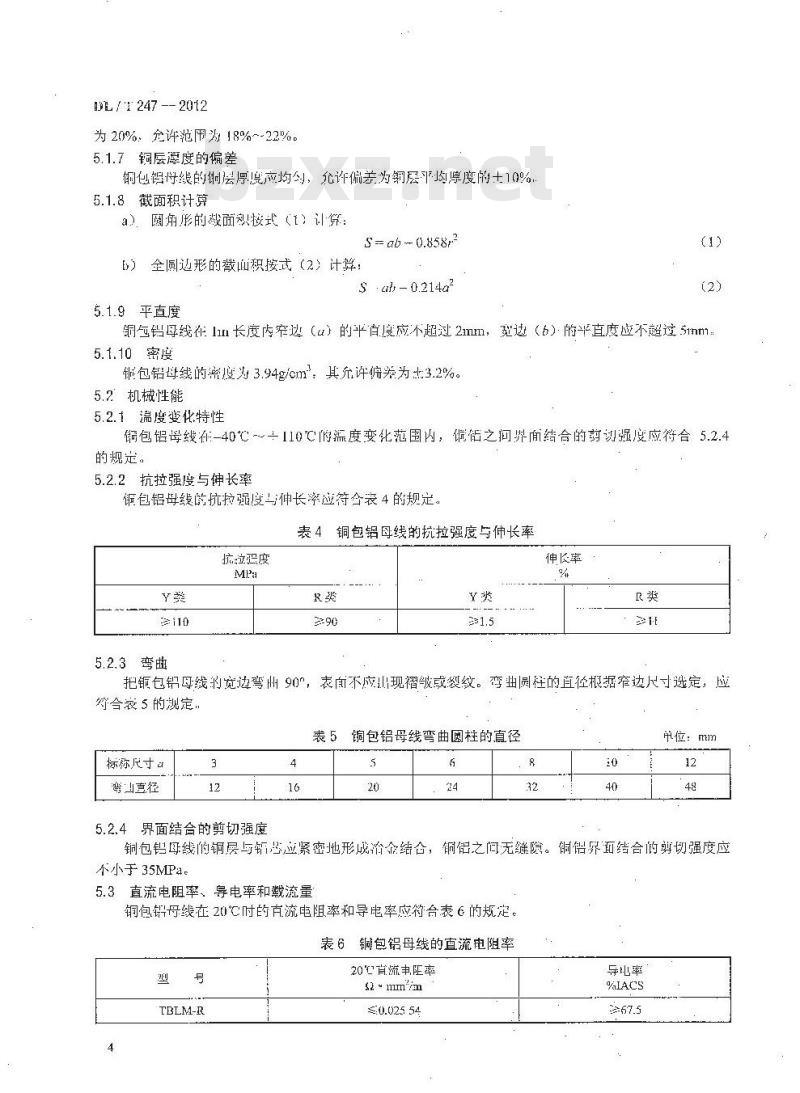

为20%充许范用为18%~-22%
5.1.7铜层度的偏差
铜包铝丹线的铜层厚度应均勺，允许偏差为铜层平均厚度的+10%5.1.8截面积计
a）圆角形的裁面积按式（r）计算：S= ab - 0.8582
5）全圆边形的戳面积接武（2）计算：S:b-0.214a2
5.1.9平直度
铜包铛母线在l1m长度内窄边（α）的平百度应不超过2mm，边（6）的平直度应不超过5rnm5.1.10密度
钜包铅母线的密度为3.94g/cm：其充许筛关为点3.2%。5.2机械性能
5.2.1温度变化特性
铜包铝母线在-40℃～+110℃的温度变化范围内，镜铝之间界面结合的剪切强度应符合5.2.4的规定。
5.2.2抗拉强度与伸长率
钜包铝母线的抗拉强度与伸长率应符合表4的规定。表4铜包鍋母线的抗拉强度与伸长率抗拉强度
5.2.3弯曲
伸长率
把钜包铝母线的宽边弯州90°，表前不应出现褶皱或裂纹。弯典圆往的直径根据窄边尺寸选定，应穿合衣5的规定.
表5铜包铝母线弯曲柱的直径
标称尺寸α
湾山直径
5.2.4界面结合的剪切强度
单位：mm
铜包铝母线的铜展与钜恶应紧密地形成治金结合，铜铝之间无缝隐。匍铝界结合的剪切强度应不小于35MPa。
5.3直流电阻率、导电率和载流量铜包铝母线在20℃时的亢流电阻率和导电率应符台表6的规定。表6铜包铝母线的直流电阻率
TBLM-R
20育流申阻率
$2~ mm'im
导电率
TBLM-Y
6(续）
20℃卓流心阻察
·mum'/m
注：20时酮包铝母线的物理参数应取下列数方n）密度：3.94gmr。
b）电温度系数：4.0x103/℃
e）线膨系数：2.25×10-/℃。
节片铜包铝母线的载流量选择参考射录型试验方法
外观质量检查
DL / T 247 2012
导电率
馨菜崩目溉方法，铜层紧密、均勾莲续址包覆奈铝愁上，衣面应光滑、平铜创铝母线外观检
漏铝及锈斑等映陷。
辖，不得有凹陷、裂纹
6.1.1 尺寸测量
使用了分尺测苞铠母线的截面尺小，取长度为1而網其平均偏差值应
赋样，均匀取5点检，
符个表2的规定。
6.1.2角半径选半径检测
包馆母线圆半衍或圆边半径测景堂绪果应符合表3或学1.5的规定。6.1.3铜体积肥及厚度测量
采用“断亚测量法”，将母线
再足够精度的读数显微镜在图2所示的相锦层停平管
鲁测显值的一均值计算，并按式（3）或式互垂古的医个位隐定铜层底度。（4）计算钢层体积礼
式中：
铜层体科比：
铜层平均周长（網层中心线周长）；1一—铜层平均厚度；
铜包铅母线截南面积：
铝芯俄面面积。
图2铜层厚度测量的定位
铜层体积比也工采川密度测定法计算：叔钢包铅母线11，称出式质带，并根据规格测量案边利宽边尺寸，许算其毅面积，测算密度，讨算出锯层的休积比。5
DH/T247
嗣层的体积比与铜层厚度应符合5.1.6和5.1.7的规定。6.1.4平直度测量
将长度为m的铜包铝母线的被测面放兰基准平板上，川寒尺直接测最被测面和基准平板面间的最人间隙距离，应符合5.1.9的规定。6.2物理性能试验
6.2.1材质检验
铜包铝母线的材质按照GB门5121.I乘GB/T20975的规定，对铜、铅的化学成分进行检测，应符合 5.1.3 的规定。
6.2.2密度试验
采用长度为100mm的平试样，按GB/T4909.2的魂定测量其标称尺寸长度，计算其体积，用精度为1mg的天平测量其质量。按式（5）计算密度：密度-所量/体积
测量缩结果应符含 5.1.,10 的规定。6.2.3温度变化特性试验
取试样长度为200mm的试品3只，在温度范周为-40℃--1110℃的坏端户进行循坏试验。具体试验步骤为：将饲鸽舟线试样放置于温度为-40℃的泳柜中，保温 15min 后取l，在空气中放置10min，恶放入+-110℃的烘箱呼，保温15min，取出自然冷却10min后，再效入-40℃的冰柜中。如此循坏100次，取经过冷热试验后的试品3只，按6.3的试验方法行试验，铝芯和铜包覆层之闻的前坏强度不小于35MPa为合格。
6.3机械强度试验
6.3.1 弯曲试验
取窄边为3、6、12mm的铜包铝过线各3只（长度为0.5m），用其宽边行试验，按表5规定的弯出直径逊行弯曲试验，试品表面均未由现折皱或裂纹为合格。6.3.2航拉强度和仲长率试验
对规定长度（3001mm～500mm）的包铝母线试品（Y类及R类各3只）进行拉力利仲长率的试验，其半均值应符合表4的就定：6.3.3界面结合的剪切强度试验
铜包铝母线的剪切强度测量采用钢尽厚度为0.6Inml以上的样品，沿钜包钨母线长度方应取样，取样数为5只，试样尺」为100mm×20mm，试样剪切面尺寸为20mzl×5mm，槽宽不超过3mm，试样的火持面尺寸为20mm×20mt，如3所求。在试样的A处，采用机栈加工或者中火花切割将：-侧的铜层和锯芯切除，在处切时将铝芯去烩而不损劳男外一氮铜层；在试样的B处将层切除，切除时需将铜层火除不损伤锯芯：量要求：
a）川最其测量试群搭接而的长度利完度，精确到0.05mm、b）试样对称挑爽在上，下夹药器中，光持处至剪切面的距离为12.5mm。t）元动试验机，以（5土1）m/min的速度匀速加载，记录试样剪切破坏的最大负荷：对养面的拉伸剪切强度按式（6）计算：P
武中：
T界而拉仲剪切强度：
P……试样剪切破坏的最大负薇；一试样剪切面宽度；
试样剪切而长度。
图3铜包铝母线界面结合强度试验试样制作示意图DL/T247.-..2012
试验结果以5只试样的剪切弘度算术平均值表示，剪闭强度不小于35MPa为合格。6.4电阻率测量
按照GB/T3048.2的规定，测试低包铅厨线的点流电阻，光换算成20℃时的直流自阻率，应符合5.3的规定。
检验规则
检验分为型式试验、出！设验和验收试验，其试验项后见表7，计数纳样方案见陷录B。7.1
型式试验
有下列情况之-的应逊行型式试验：a）新产品投产或老产品转！生产的试制定型，b）正式生产后，产品统构或材料成分有改动用。）产品停产一年以上恢复生产附。l）国家质量监督检验机构出型式试验求时。用于型式试验的试样应从生产线巾一个批量的产品中随沉推样，任不得少于3件。型式诚验项日见裴7，不满足表7在一项试验项目时，检验为不合格7.2出厂试验
a）产品以批为单位进行验收，同一牌号、同-原料、同一规格、连续生产的产品为一批。产品出应逐件进行产品的外观检查，并进行表7所列项口的出厂试验。b)
表7试验
诚验项有
外观质量检查
材后检验
尺寸测
髓层休比、编层厚度测量
平肖度测量
标准条文
5.1.4、5.1.5
5.1.6、3:1.7
型式试验
出，试验
验收战验
3. / T 247 -: 2012
试验项日
密度洲量
湿度变化特性试验
抗拉强度与长率试验
弯山特性试验
桑而结合的剪切距度试验，
直流电限率测
表７（续）
邓条文
注1：“”表示必须进行的项泊，““示不进行的或日。
注2：“+”衣示扯样试验越养数追的选择参见附录B.7.3
验收试验
验收试验为合同弹嵌骤免费标准下载网bzxz
根据用户或购买方的要求可进
双方协商确定的项最
经双方同意，可按表7所列试验
定的有资质的试验单莅行。
8，标志、1
包装、
运和储荐
8.1标志
8.1.1产品应有清的标志，其内容包拓a）产品识别标志（型号、烧格）。b）制造厂识熟标（厂标或商标
8.1.2标志方法及感器
a）产而的标志部明显。
b）布产品端部表商贴标签或压钢醇8.2包装
楚式试验
出！试验
验收试验
品的验改试验：
验收试验项目按合同
自租附录C掘样。验收试验可在双方认t
铜包铝母线应成捆包摄
麦每个包装们的产品应为同一型号、间-规格得根母线应用陈打或类似
材烂包扎，每捆同一型一器角麻布或类似材料包扎后，外面至少捆扎处。质量超过100kg时外包装应采用木板包装，防止被裂、敷落和变形，每捆质量小」100k时，可用款包装。得包装件上应附有标签标明下刻信息：a）间造厂的名移、商标和
b）产品的名称及规路。
c）产品的批号。
d）毛重、净量。
山厂口期（包括年、月：日）。e）
产品标准号。
每件包装上还应附盖有质量检验部门及检验员印帝的产品合格证。8.3运输
在正常的装制、运输和保管中，应注意避免损衔产品。8.4储存
产品储存时，应防澈、防腐蚀，堆放应离面至少20cu1。8
单片铜包铝母线裁流量见表A.1。附录A
（资料性附录）
单片铜包铝母线载流量
L/T247—2012
单片铜包铝母线载流量（环境温度为35℃不同温外时的载流量）品规格
10×60
10×80
5×100
6×100
8×100
10×100
12×100
6×120
8×120
10×120
12×120
铜尽原度
会圆达
不司湿升下的载流显
D3L./ T 247 —2012
广品规格
6×140
8×140
10×140
E2X140
6×160
8×160
10×160
10×180
12×180
6×200
8×200
12×200
铜层原度
会圆边
表A.1（续）
不间温升下的綫流品
270们
注1：毁流量依撤为1沟心缆研究所实测数送，以及JB/T10181—2000.计算比的不同环境温度下的数括（铜截积占整体裁面积的20%：
注2：寻线立放，左涂爱层，数谢为交流载流岸，注3：母线平放，宽发小于或等下63zmrm时，表中数调录以0.95；宽度大于63m11 时，数据乘以0.92注4：宽度小于或等于50mmm时，直流载流量与交流载流量相同：宽度大于50mm寸，点流载流量比交流峻流提高5%8%，宽度越宽，提离越多，注5：母线裁商有涂层、包覆层时裁流量提高5%法6：数据为堂为测试，没有考患风速等空外因素影询10
旺,1轴样方案
（规范性附录）
铜包铝母线产品抽样方案
DL/T247—2012
本标准试验项目，除外观质量逐只检查外，表7所列其他项门的山厂检验，其检否水平为将殊检查水平S-3，接收质量限AQ1,为2.5．样本数和判定见表B.1。表路,1：正常检验一次抽样方案的样本数和判定值批（)
16-~50
51~150
151~500
501-3200
3201--35000
3500[~-50 000
50 001及以上
B.2判定规则
样本数（n）
13 (13)
20（20)
50(50)
接敏数（Ac）
拒收数（Re）
检验的祥品数量应等于该方案给山的样本数，如果样本数等下或超过批靠，则执行100%检验。
如果样本巾发现的不合格品数小于战等于接收数（c），则认为该指接收；如果样本中发现h)
的不合落品数大于或等于拒收数（Re），则认为该不汇接收，按衰7所列试验项目逊行单须判定，如不合格品数大于或等于拒收数，可接抵号中的样本数心
加捆痒，如再发不合格品数大于或等于拒收数，则认为该批为不合格。11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
