【国家标准】 煤矿机械技术文件用图形符号 第5部分：提升和地面生产机械图形符号

1CS 01. 080. 20

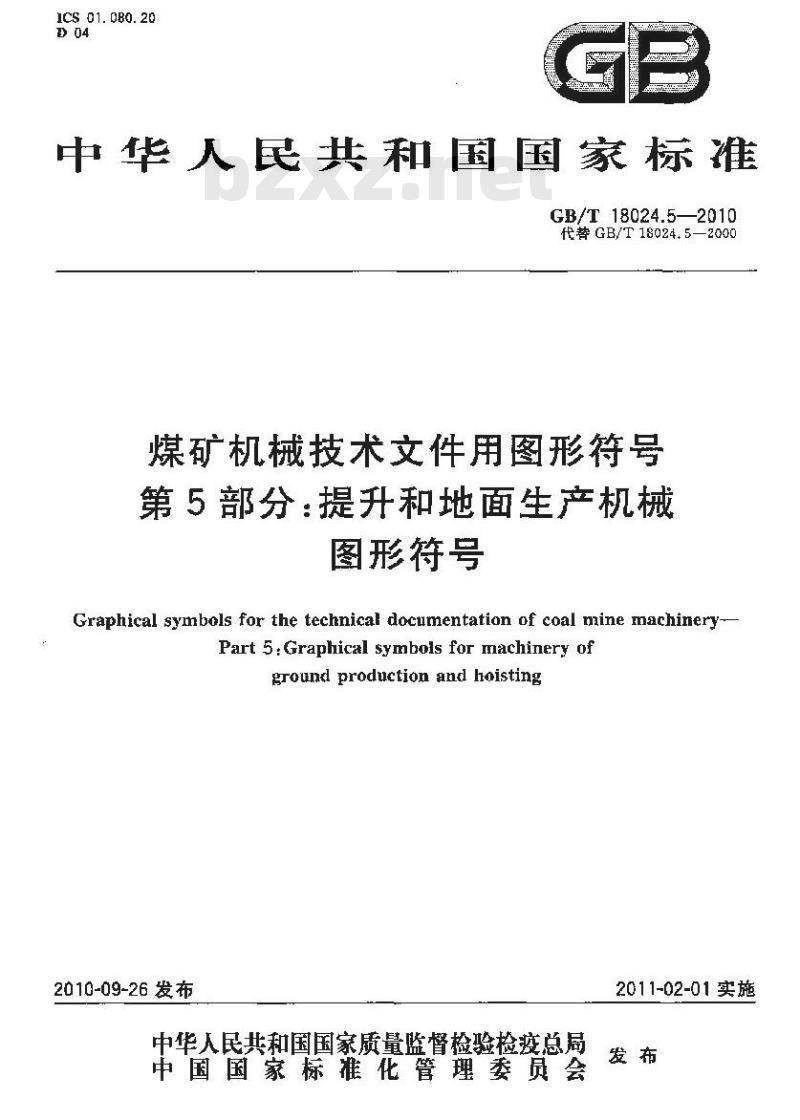

中华人民共和国国家标准
GB/T18024.5—2010
代替GB/T18024.5—2000
煤矿机械技术文件用图形符号
第5部分：提升和地面生产机械
图形符号
Graphical symbols for the technical documentation of coal mine machinery-Part 5: Graphical symbols for machinery ofground production and hoisting2010-09-26 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-02-01实施

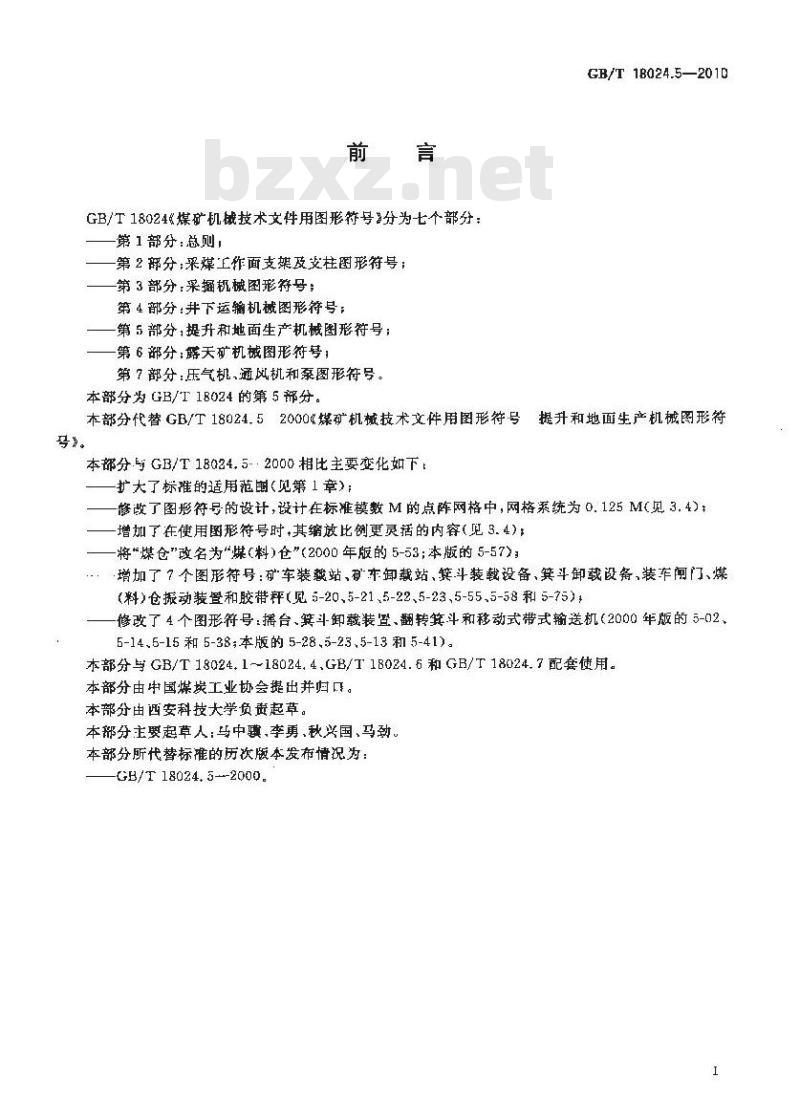

GB/T18024煤矿机械技术文件用图形符号\分为七个部分：第1部分：总则！
第2部分：采煤上作面支架及柱图形符号：第3部分：采插机械图形符号：
第4部分：井下运输机械图形符号；第5部分，提升和地面生产机械图形符号；第6部分：露天矿机械图形符号：第7部分：压气机，通风机和泵图形符号。本部分为GB/T18024的第5部分。GB/T18024.5—2010
本部分代替GB/T18024.52000煤矿机械技术文件用图形符号提升和地面生产机械图形符争。
本部分·与GB/T18024.52000相比主要变化如下扩大了标准的适用范（见第1章）；修改了图形符号的设计，设计在标准模数M的点阵网格中，网格系统为0.125M（见3.4）：增加了在使用图形符号时，其缩放比例更灵括的内容（见3.4）；将\煤仓\改名为\煤（料）仓”（2000年版的5-53；本版的5-57)；.：增加了7个图形符号：矿车装裁站、码车卸裁站，筷斗装载设备、箕斗卸载设备，装车问门、煤（料）仓振动装置和胶带秤（见5-20,5-21、5-22、5-23、5-55.5-58和5-75)1修改了4个图形符号：播台、箕斗卸载装置、翻转箕斗和移动式带式翰送机（2000年版的5-02、5-14,6-15和 5-38;本版的5-28,5-23,5-13 和5-41)。本部分与GB/T18024.1~180244,GB/T18024.6和GB/T180247配套使用。本部分由中国煤炭工业协会提出并归口。本部分由西安科技大学负丧起草。本分主要起草人：马中骥,李勇、秋兴国、马劲。本部分所代替标准的历次版本发布情况为：GB/T18024.5--2000.

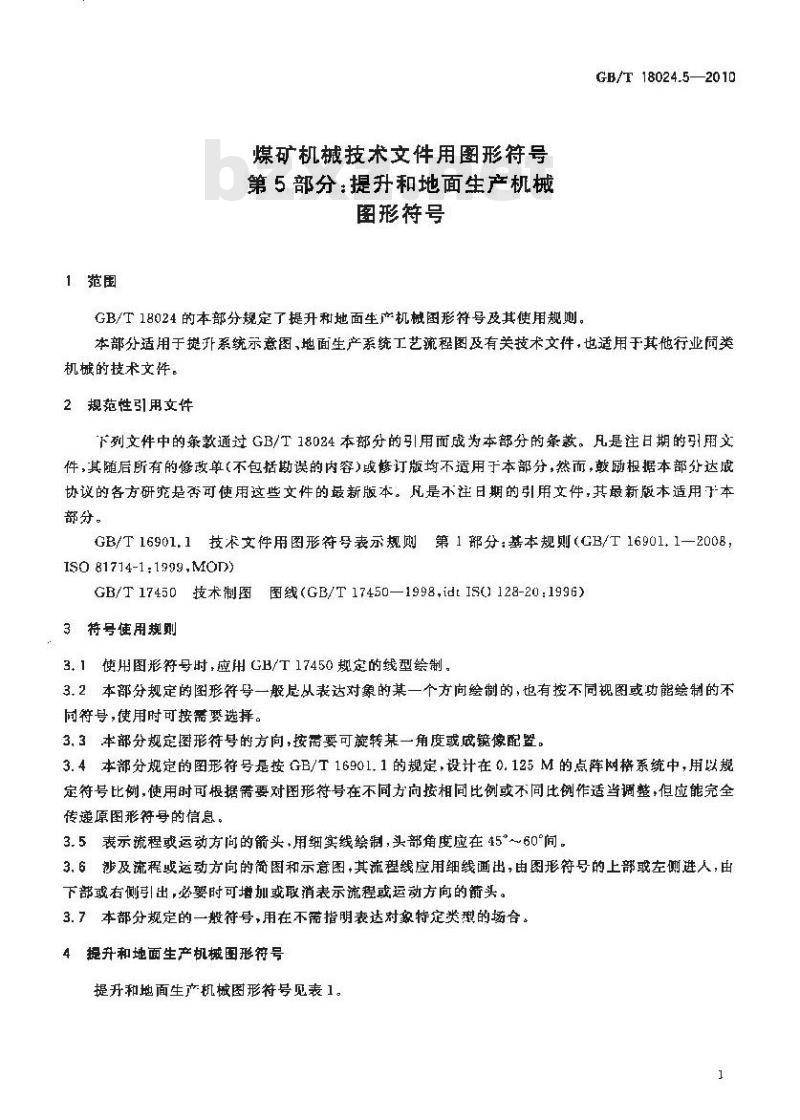

1范围
煤矿机械技术文件用图形符号
第5部分：提升和地面生产机械
图形符号
GB/T18024的本部分规定了提升和地面生产机械图形符号及其使用规则。GB/T18024.5—201C
本部分适用于提升系统示意图，地面生产系统工艺流程图及有关技术文件，也适用于其他行业间类机械的技术文件。
2规范性引用文件
下列文件中的条款通过GB/T18024本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用本部分。
GB/T16901.1技术文件用图形符号表示规则第1部分：基本规则（CB/T16901.1—2008ISO 81714-1:1999,MOD)
GB/T17450技术制图
图线(GB/T17450—1998,idIS0128-20:1996)3符号使用规则
3.1使用图形符号时，应用GB/T17450规定的线型绘制。3.2本部分规定的图形符号一般尽从表达对象的某一个方向绘制的，也有按不同视图或功能绘制的不同符号，使用时可按需要选择。3.3本部分规定图形符号的方向，按需要可旋转某一角度或成镜像配置。3.4：本部分规定的图形符号是按GB/T16901.1的规定，设计在0.125M的点阵网格系统中，用以规定符号比例，使用时可根据需要对图形符号在不同方向按相同比例或不同比例作适当调整，但应能完全传递原图形符的信息。
3.5表示流程或运动方向的箭头，用细实线绘制，头部角度应在45°60°间。3.6莎及蔬程感运动方向的简图和示意图+其流程线应用细线画出，由图形符号的上部剪左侧进人，由下部或右侧引出，必要时可增加或取消表示流程或运动方向的箭头。3.7本部分规定的一般符号，用在不需指明表达对象特定类型的场合。4提升和地面生产机械图形符号
提升和地面生产机械图形符号见表1。1
GB/T 18024.5—2010

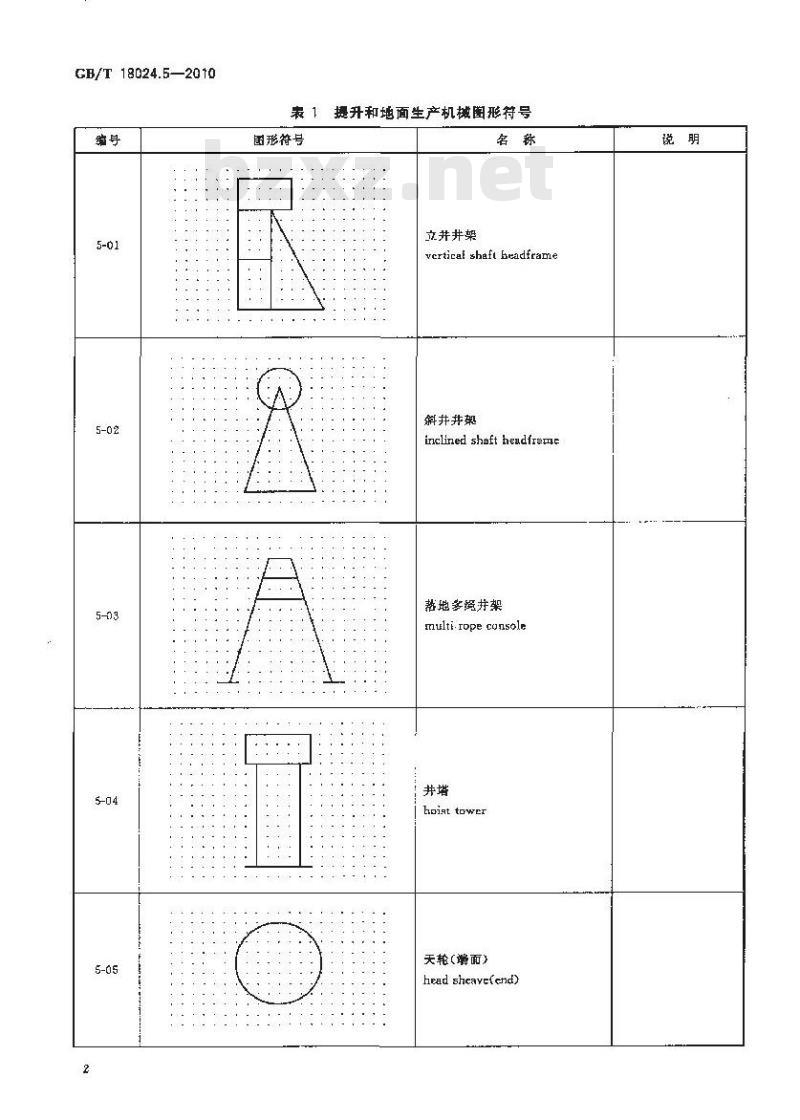

表 1 提升和地面生产机械图形符号图形符号
立井井架
vertical shaft headframe
斜井井架
inclined shaft headireme
地多流井架
multi.rope console
hoiat tower
天轮(瓣面）
head sheavetend)
图形符号

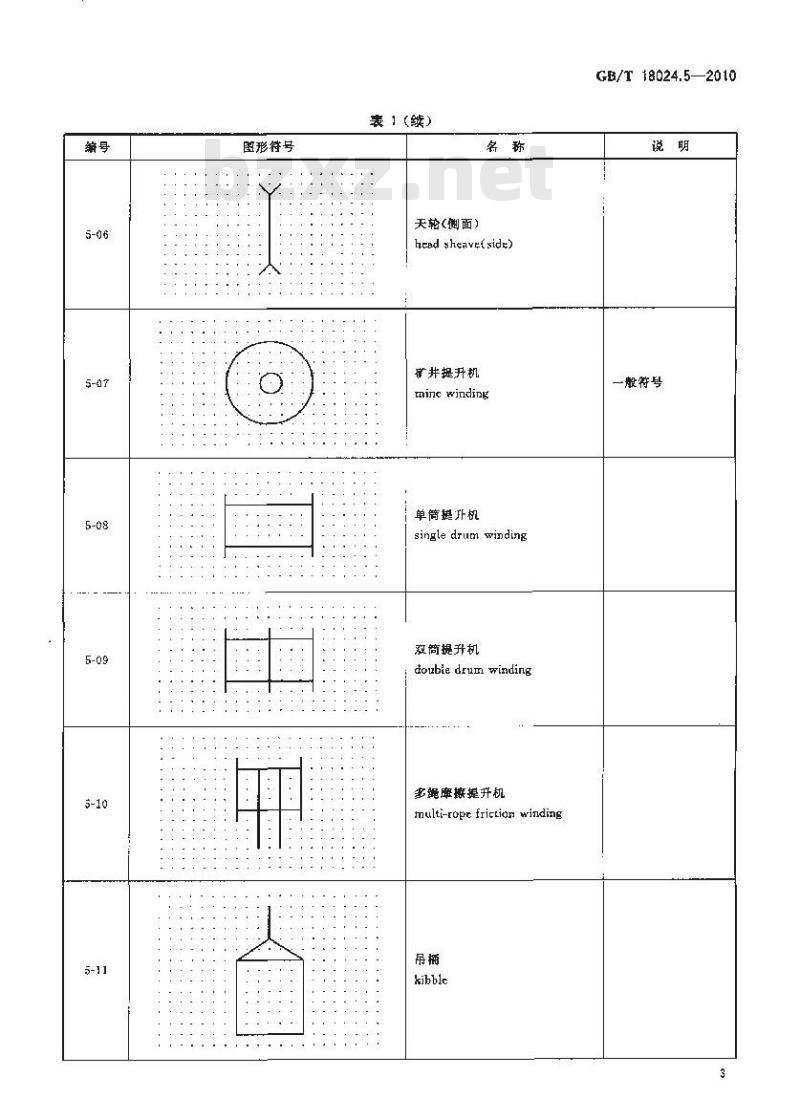

表1(续)
天轮(測面）
heed sheave( side)
矿并提升机
mine winding
单筒提环机
single drum winding
双简提升机
doubie drum winding
多绳率擦提升机
multi-rope friction winding
kibble
GB/T 18024.5—2010
一般符号
GB/T18024.5—2010
图形符号
表1(续）
转笋斗
rotaryskip
后创式笋斗
rear durping skip
矿车(前)
minecaripit tub(side)
矿车(端面)
mine catipit lub(end)
V型矿
y-mine car
底闻式矿车
hottom-longitudinal dumping car说明
一般符号
引用 GB/T 16660—
2008[1.5.20a)]
一般符号
一般符号
图形符号
裘1（续）
底刻式矿车
bottom-side dumping car
矿车装载站
rnine car loading station
矿车卸载站
mine car unloading station
笋斗装翻设备
skip loading device
箕斗卸鼓设备
skip unloading device
翻车机（面）
tippler(side)
GB/T 18024.5—2010
GB/T 18024.5--2010
图形符号
表1（续）
翻车机(面）
tippler(end)
单层端笼
single decker cage
：双层罐笼
doubie derker cage
shaking platform
推车机
car pusher
鹿车机
creeper
代替GB/T 18024,6--
2000(5-02)
三角形竖直线一边
为推车方向
号-33
图形符号
囊1（续）
阻车器
car stop
手选带式输送机
picking bell conveyar
给煤<料>机
feeder
板式给煤机
plate feeder
磁力吸铁器（悬挂式）
GB/T 18024.5—2010
一般符号
坚直线一边为阻车
可用 GB/T 16660-
2008(4.5.10)
一般符号
用GB/T16660—
2008(4.5.18)
可用GB/T16660
magnetir separalor, tramp iron(suspended)
骏式破碎机下载标准就来标准下载网
jaw breaker
单齿辊破碎机
single-roll crusher
20085(4, 6. 14a)7
GB/T 18024.5—2010
图形符丹
表1(续）
双齿辊破碎机
doubie-roll crusher
四齿辐碎机
four-roll ctusher
可逆带式输送机
inyertible belt conveyot
移动式带式翰送机
Portable belt conveyor
双式卸烘器
belt plough
刀式卸煤器
knife-edge coal dumper
卸料小车
tripper
对于移动式加前头
符号“\于框内
用CB/T16660—
2008(4.5. 12)
图形符号
囊1(续）
直淄槽
verticeil chute
斜灌糖
机头滴槽
head chute
分岔通槽
twoway chute
带翻板分岔酒植
plate-controlled chute
hoppergfunnel
旁侧式漏斗
qide funnel
CB/T 18024,5—2010
GB/T 18024.5—2010
圈形符导
表1（续)
移动式温斗
portablefutnel
平板闸门
plate gate
游形闸门
geclotgate
装车闸门
loadingKate
压磁测再装
magnelo weigher
煤料）仓
bunker
引用 GB/T 16660-
2008[4.6.19a]]
引用GB/T16660-
2008[4.5.19b)]
一般符号
