【国家标准】 煤矿机械技术文件用图形符号 第3部分：采掘机械图形符号

1CS 01. 080.20

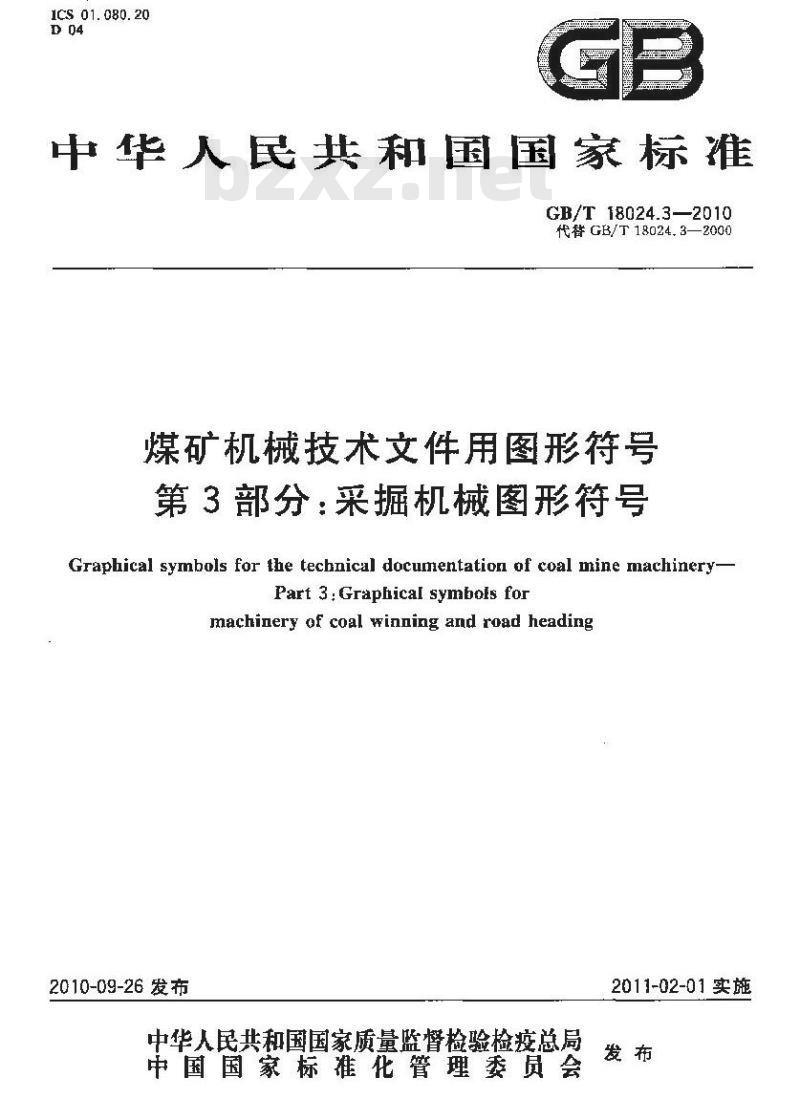

中华人民共和国国家标准
GB/T18024.3—2010
代替GB/T18024.3—2000
煤矿机械技术文件用图形符号
第3部分：采掘机械图形符号
Graphical symbols for the technical documentation of coal mine machinery-Part 3:Graphical symbofs formachinery of coal winning and road heading2010-09-26 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-02-01实施

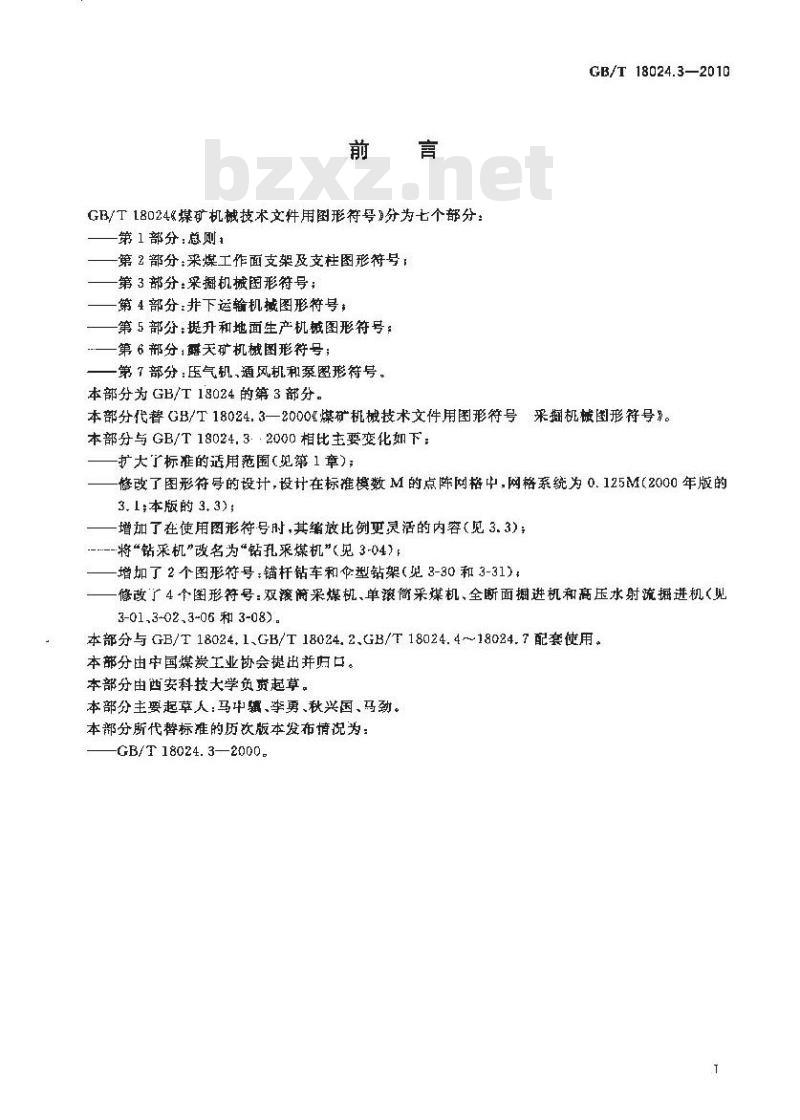

GB/T18024&煤矿机械技术文件用图形符号》分为七个部分：第1部分：总则：
第2部分采煤工作面支架及支柱图形符号！第3部分：采掘机械图形符号；
第4部分：并下运输机械图形符号第5部分：提升和地面生产机械图形符号：第6部分，爵天矿机械图形符号；-第7部分：医气机,通风机和泵图形符号。本部分为GB/T18024的第3部分。GB/T 18024.3—2010
本部分代替GB/T18024.3—2000煤矿机械技术文件用图形符号采掘机械图形符号$。本部分与GB/T18024.3.2000相比主要变化如下：扩大了标准的适用范国（见第1章）；修改了图形符号的设计，设计在标准模数M的点阵网格中，网格系统为0.125M（2000年版的3.1本版的3.3)
增加了在使用图形符号时，其缩放比例更灵活的内容（见3.3）；-…--将“钻采机”改名为“钻孔采煤机”《见3-04}增加了2个图形符号：锚杆钻车和介型钻架（见3-30和3-31）修改了4个图形符号：双滚简采煤机、单滚筒采煤机，全断面掘进机和高压水射流掘进机(则3-01,3-02,3-06 和3-08)。
本部分与GB/T18024.1.GB/T18024.2.GB/T18024.4~~18024.7配套使用。本部分由中国煤炭工业协会提出并归口。本部分由西安科技大学负宽起草。本部分主要起草人：马中辅、李勇、秋兴国、马致。本部分所代替标准的历次版本发布情况为：GB/T18024.3—2000

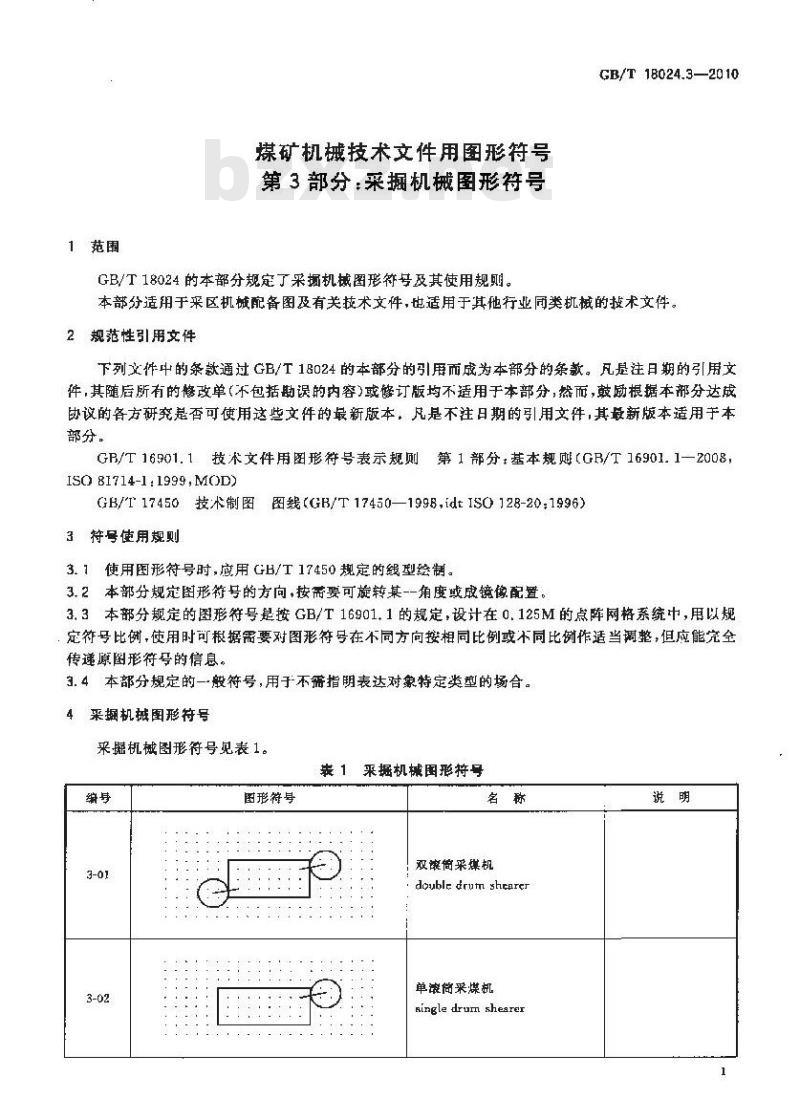

1范围
煤矿机械技术文件用图形符号
第3部分：采掘机械图形符号
GB/T18024的本部分规定了采掘机撼图形符号及其使用规则。GB/T 18024.3—2010
本部分适用于采区机械配备图及有关技术文件，也适用于其他行业同类机械的技术文件。2规范性引用文件
下列文件中的条款通过GB/T18024的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16901.1：技术文件用图形符号表示规则第1部分：基本规购（GB/T16901.1一2008，ISO 81714-1:1999,M0D)
GB/T17450技术制图图线（GB/T17450-—1998，idtISO128-20：1996）3符号使用规则
3.1使用图形符号时应用GB/T 17450规定的线型绘制。3.2本部分规定图形符号的方向，按需要可旋转某--角度或成镜像配置。3.3本部分规定的图形符号是按GB/T16901.1的规定，设计在0.125M的点阵网格系统中，用以规定符号比例，使用时可根据需要对图形符号在不同方向按相同比例或不同比例作适当调整，但应能究全传递原图形符号的信息。
3.4本部分规定的一般符号，用于不需指明表达对象特定类型的场合。4
采掘机械图形符号
采掘机械图形符号见表1。
表1来掘机械图形特号
图形符导
双滚简采煤机
doubl, drutn shearer
单滚简采煤机
Ringle drum shearer
GB/T 18024.3-—2010
图形符号
表1(续）

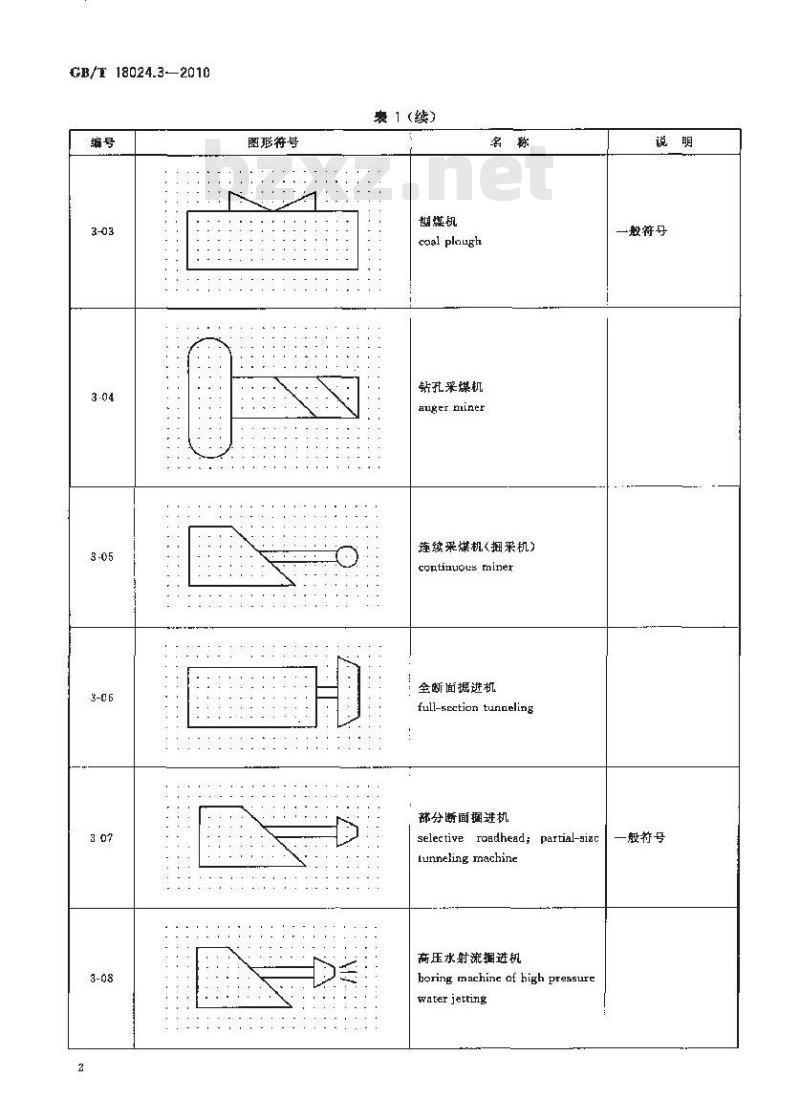

盘煤机
coal plaugh
钻孔采煤机
auger rinen
连续采煤机（捆采机）
continuousniner
全断面掘逆机
full-seetion tunneling
部分断面捆进机
selective rondhead; partial-sizclunnelingmachine
高压水射流捆进机
horing machine of high pressurewater jetting
一般符号
一般符号
：3-10
图形符导
表1（续）

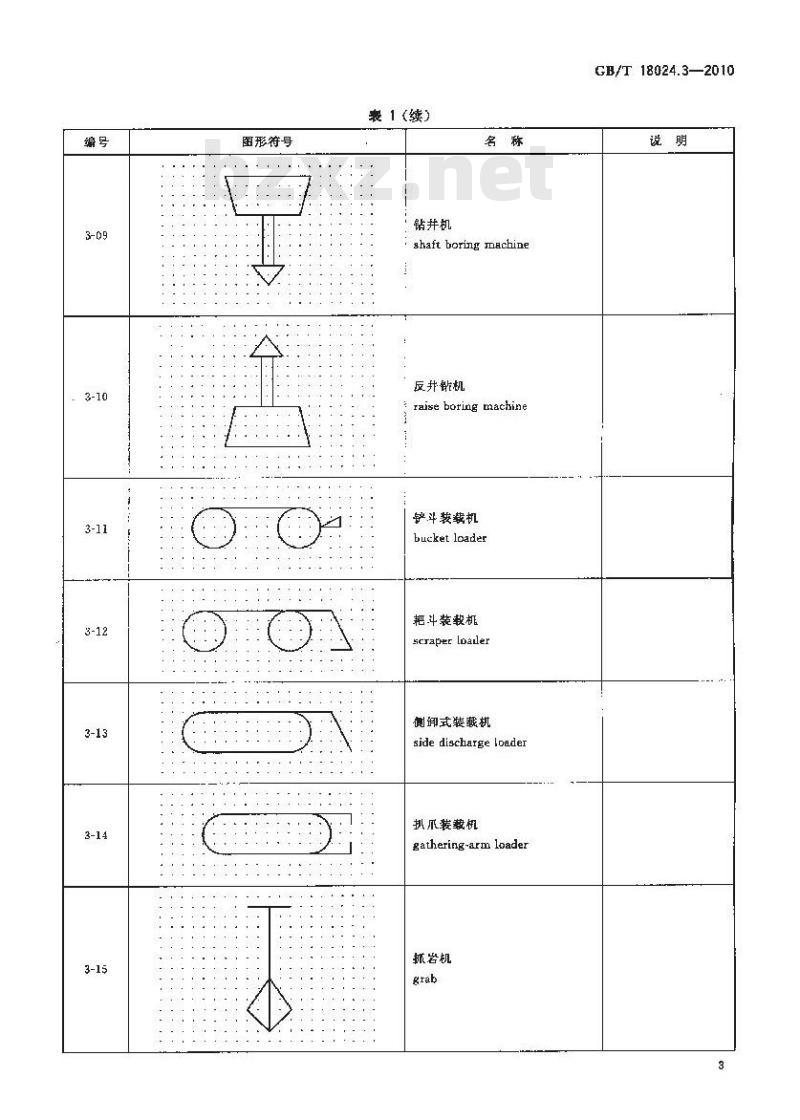

钻井机
: shaft boring machine
反并钻机
raise boring machine
铲斗装载机
bucket loader
耙斗装毂机
scraper loaler
侧御式装载机
side discharge loader
扒爬装裁机
gathering-arm loader
抓岩机
GB/T18024.3—2010
GB/T 18024.3—2010
图形符号
囊1(续)
air pick
岩石电钻
electric rock drill
炼电钻
electrie coal drill
锚杆电钻
electric bolt drll
注水电钻
elertric water-jet drill
探水电钻
water prospecting
凿岩机
hammer deill
钻孔机
boring machine
用于并下
图形符号
表1(续）
monitofwww.bzxz.net
喷浆机
throwing jet
混凝土搅摔机
concrele mixing machine
混凝土喷射机
concrete.spraying machine
错杆安装机
bolt-assembly machine
罐杆钻机
roofbolter
GB/T18024.3—2010
一般符导
GB/T 18024.3—20t0
图形符号
表1(续)
锚杆钻车
bolter-miner
伞型钻架
jumbos
凿岩台车(钻车)
钻装机
dnil loader
机械手
manipulator
一般符号
