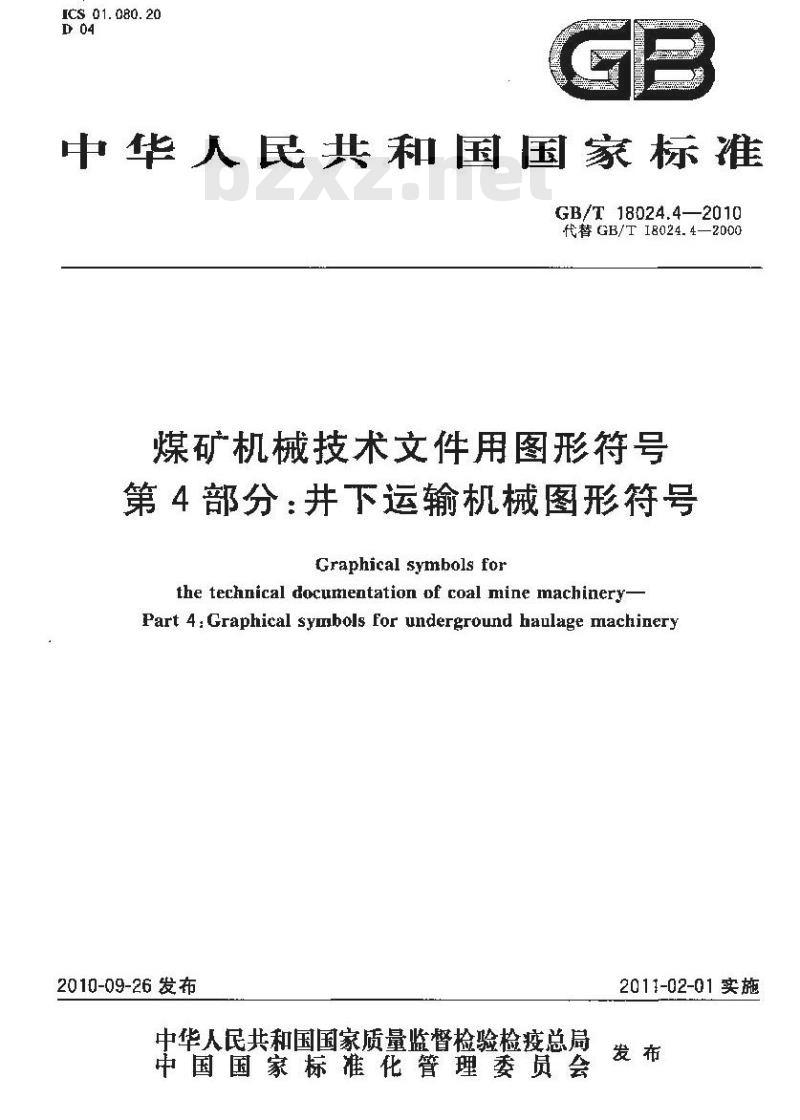

ICS 01.080.20
中华人民共和国国家标准
GB/T 18024.4—2010
代替GB/TI8024.4—2000
煤矿机械技术文件用图形符号
第4部分：井下运输机械图形符号Graphical symbols for
the technical documentation of coal mine machineryPart 4: Graphical symbols for underground haulage machinery2010-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-02-01实施

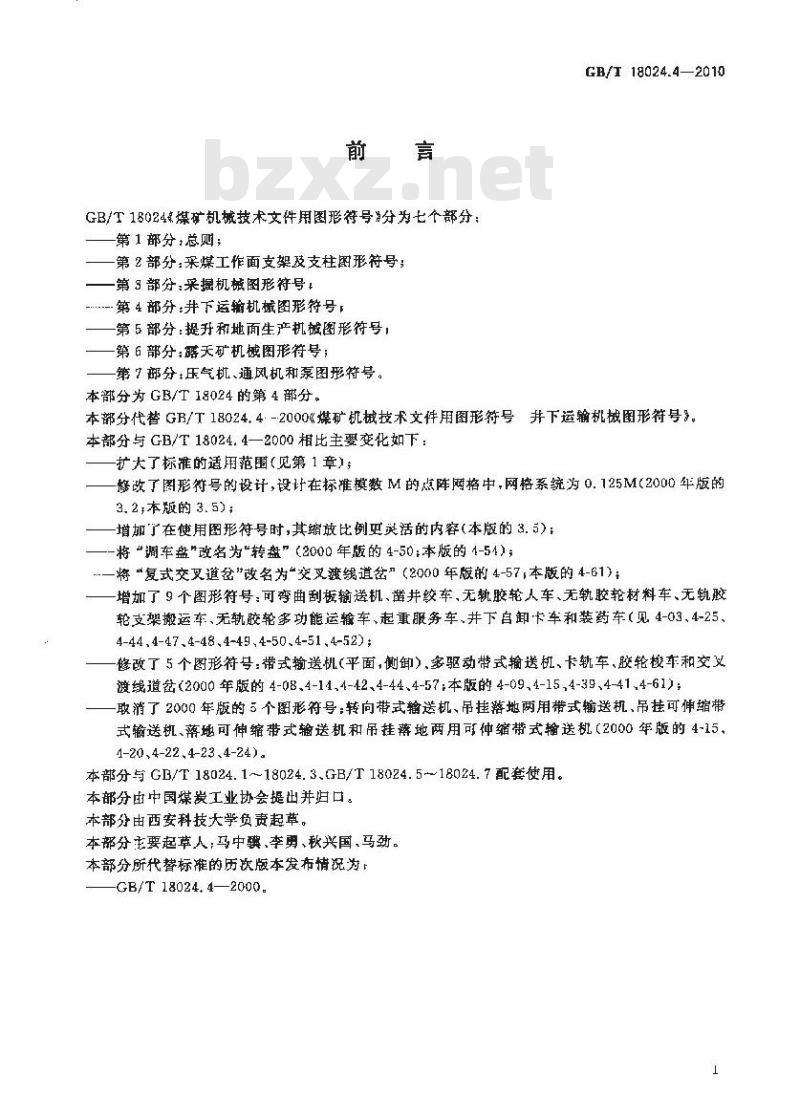

GB/T18024煤矿机械技术文件用图形符号\分为七个部分：第1部分+总则；
第2部分：采煤工作面支架支柱图形符号：第3部分：采揭机械图形符号+
-.第4部分：井下运输机械图形符号第5部分：提升和地面生产机械图形符号1第6部分：路天矿机械图形符号；一第7部分压气批、通风机和泵图形符号。本部分为GB/T18024的第4部分。GB/I 18024.4—2010
本部分代替GB/T18024.4.-2000《煤矿机械技术文件用图形符号井下运输机械图形符号》。本部分与GB/T18024.4—2000相比主要变化如下：扩大了标准的适用范围（见第1章）；修改了图形符号的设计，设计在标难模数M的点阵网格中，网格系统为0.125M2000年版的3. 2 #本版的 3. 5) ;
增加了在使用图形符号时，其缩放比例更炎活的内容(本版的3.)；-将“调车盘\改名为\转盘”（2000年版的4-50;本版的4-54）元一将“复式交叉道岔”改名为\交叉渡线道岔”（2000年版的4-57，本版的4-61)；增加了9个图形符号：可弯曲刮板输送机、凿井绞车，无轨胶轮人车、无轨胶轮材料车、无轨胶轮支架搬运车、无轨胶轮多功能运输车、起重服务车.井下自卸卡车和装药车（见4-03、4-25、4-44,4-47.4-48,4-49,4-50.4-51,4-52) ;修改了5个形符号：带式输送机（平面，侧卸）、多驱动带式输送机、卡轨车、胶轮极车和交叉渡线道岔（2000年版的4-08、4-14.4-42、4-44、4-57;本版的4-09,4-15,4-39、4-41,4-61)：取消了2000年版的5个图形符号：转向带式输送机、吊挂落地两用带式输送机、吊挂可伸缩带式输送机、落地可伸缩带式输送机和吊挂落地两用可仲缩带式输送机（2000年版的4-154-20,4-22.4-23.4-24).
本部分与GB/T18024.1~18024.3、GB/T18024.518024.7配套使用。本部分由中国煤炭工业协会提出并归口。本部分由西安科技大学负责起草。本部分主要起草人;马中骥，李勇、秋兴国、马劲。本部分所代替标准的历次版本发布情况为：GB/T18024,4—2000.

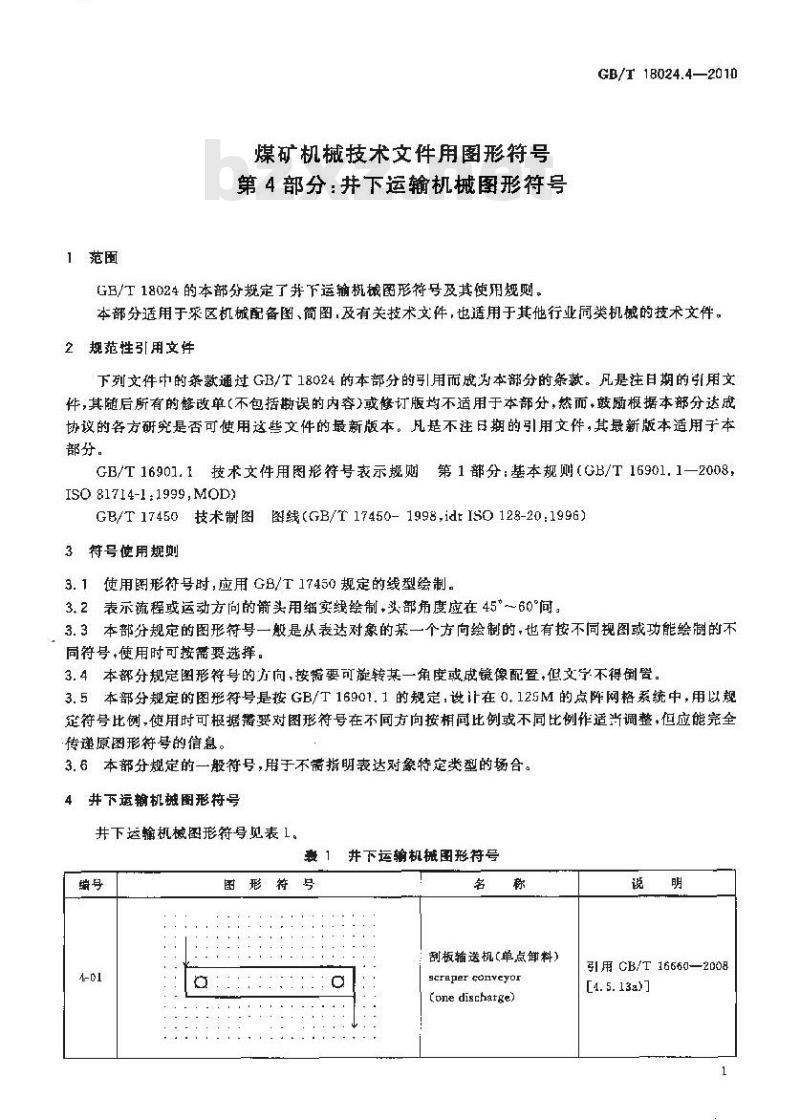

1范围
煤矿机械技术文件用图形符号
第4部分：井下运输机械图形符号GB/T18024的本部分规定了并下运输机械图形符号及其使用规则。GB/T 18024.4—2010
本部分适用于采区机械配备图、简图，及有关技术文件，也适用于其他行业同类机械的技术文件。2 规范性引用文
下列文件中的条款通过GB/T18024的本部分的号用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用子本部分。
GB/T16901.1技术文件用图形符号表示规第1部分：基本规则（GB/T16901.1一2008ISO 81714-1:1999,MOD)
GB/T 17450技术制图图线(GB/T 17450-1998,idt IS0 128-20:1996)3符号使用规则
3.1使用图形符号时，应用GB/T17450规定的线型绘制。3.2表示流程或运动方向的箭头用细实线绘制，头部角度应在45*～60°间。3.3本部分规定的图形符号一般是从表达对象的基一个方向绘制的，也有按不同规图或功能绘制的不同符号，使用时可按需要选择。3.4本部分规定图形符号的方向,按制要可旋转某一角度或成镜像配置,但文宁不得倒置。3.5本部分规定的图形符号是按GB/T16901.1的规定，设计在0.125M的点阵网格系统中，用以规定符号比例，使用时可根据需要对图形符号在不同方向按相同比例或不同比例作适当调整，但应能完全传递原图形符号的信息。
3.6本部分规定的一般符号，用于不需指明表达对象特定类型的场合。4井下运输机械图形特号
井下透输机械图形符号见表1，
图形符号
井下运输机械图形特号
刮板辅送机（单点卸料）
gcraper conveyor
(one discharge)
引用CB/T16660—2008
[4. 5. 13a]]
GB/T18024.4—2010
图形号
表1（续）

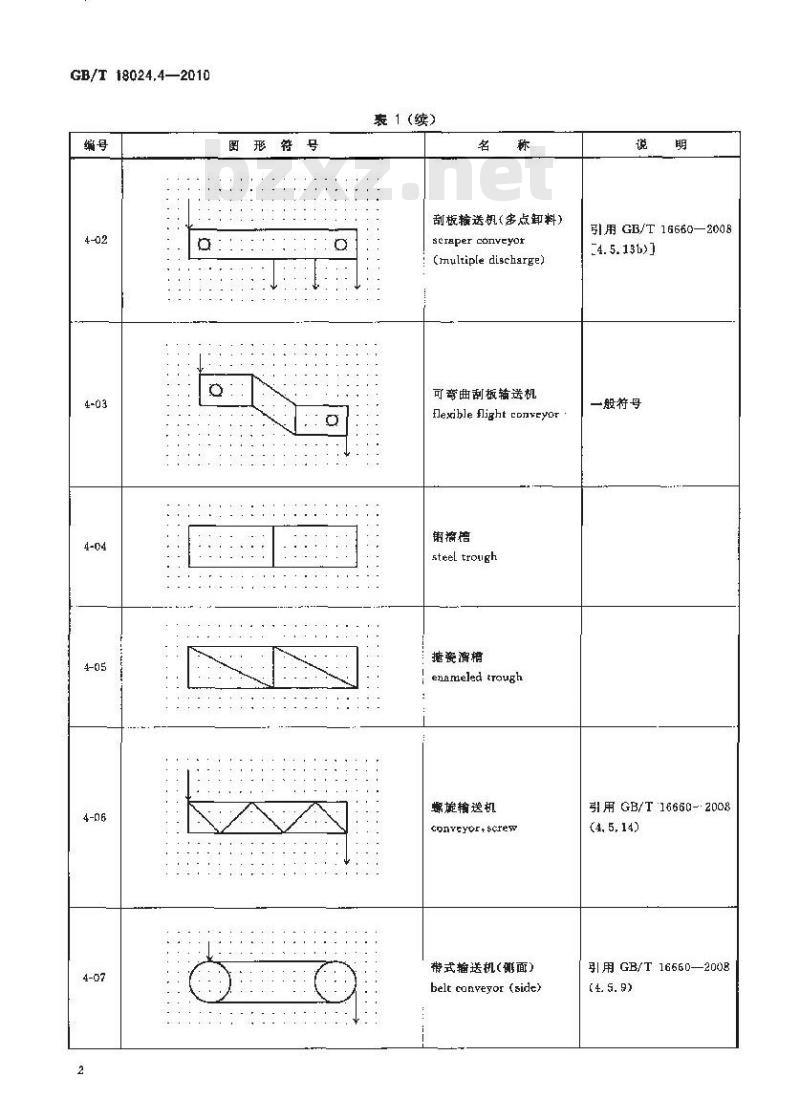

刮板摘送机（多点卸料）
seraper conveyor
(multiple discharge)
可弯曲刮板辅送机
fexible flight conveyor
匍游德
steel trough
撼瓷游棺
enameled trough
螺雄输送机
conveyor.screw
静式摘送机（侧面）
belt conveyor (side)
引用GB/T16660—2008
-4. 5.136)]
一般符号
引用GB/T16660-2008
(4, 5, 14)
引用GB/T16560—2008
1(缕）

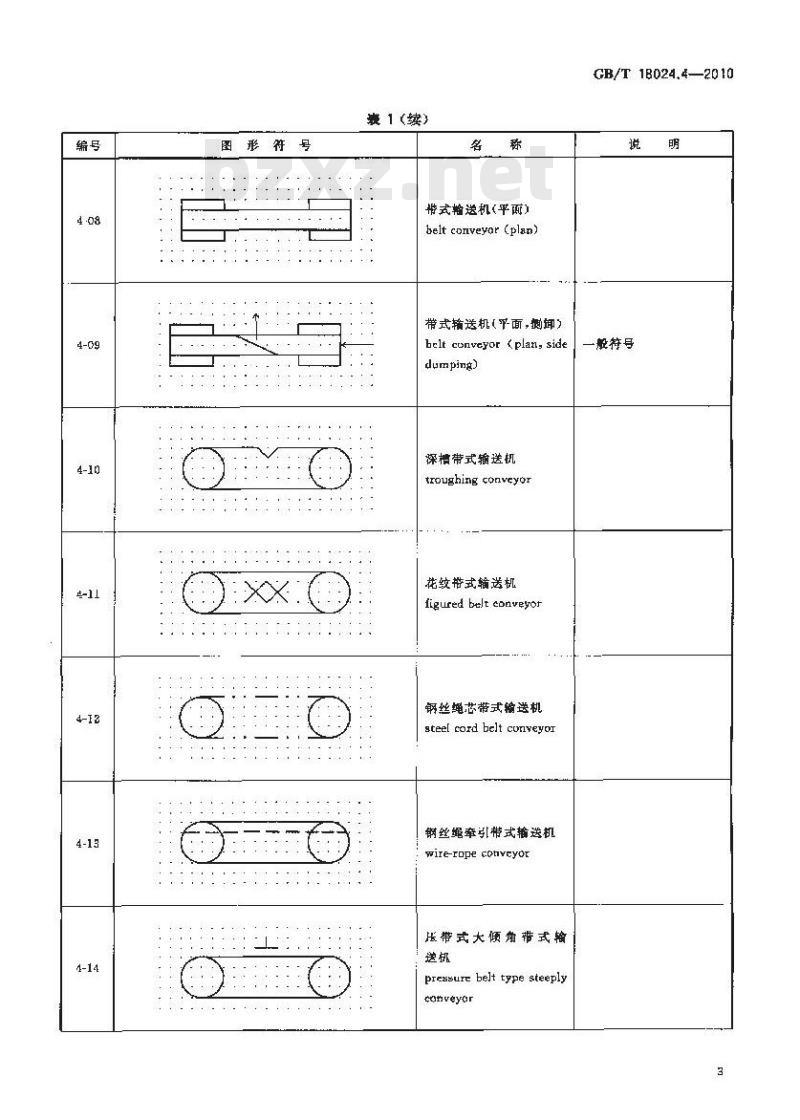

带式輪送机（平面）
belt conveyar (plan)
带式摘送机（平面，卸）
belt conveyor plan, side
dumping)
深精带式输送机
troughing conveyor
花纹带式辅送机
figured belt eonveyot
钢丝绳芯带式输送机
steel cord belt conveyol
钢丝绳牵引带式输送机
wirerope cotveyor
压带式大倾角带式输
pressure belt type steeply
canveyar
GB/T 1B024.4—20 10
一般符号
CB/T 18024.4—2010
图形符号
表1（续）
多驱动带式输送机
multi-drive conveyor
补近带式输送机
apronconveyor
乘人.运料带式输送机
belt ronveyor for man and
materials
吊挂式带式输送机
suspended belt conveyor
落地带式输送机
ground belt conveyor
可伸缩带式抢送机
extensible belt conveyor
格式转载机
belt velay conveyor
一般符号
一般符号
图形符号
表1（续）
刮板转毂机
flight relay eonveyor
矿用经车（侧面）
mine winch (side)
矿用绞车（端面）
mine winch (end)
凿井绞车
sinking winch
回柱效车
drawing hoist
调度绞车
manenver winch
GB/T 18024.4—2010
一般符号
一般符号
一般符号
引用GB/T16660—2003
GB/T 18024.4—2010
形符号
表1(续）
架空乘人敛车
overhead nan winch
拉料较车
supplywinch
防爆纹车
explosion-proofwinch
无极绳绞车
endlesa rope hoist
绳牵引单轨吊纹车
rope haulage monotail
wrinch
一般符号
一般符号
图形符号
表1(续）
绳牵引卡轨车纹车
rope haulage coolie car
腋压绞车
hydraulic winch
架线式电机车
electrical trollcy loromo-
蓄电池式电机车
electrical battery lucomo-
矿用内燃机车
diesel mine locomotive
GB/T 18024.4—2010
-般符号
GB/T 18024.4—2010
图形符号
囊1(续）
齿轨机车
rack locomative
卡轨车
road railer
款道梭车
rail shuttle car
胶轮梭车
rubber-tyred shuttle car
平巷人率
man car for flat course
一般符号
一般符号
代替 GR/T 1B021.4—
2000(4-42)
代替 GB/T 18024. 4—
2000(1-43)
代书GB/T18D24.4-
2000(4-44)
图形号
表1(续）
斜并人车
man car for inclined shaft
无轨胶轮人车
man car with the rubber
wheels
平板车
flat-deck car
材料车
supply ear
无轨胶轮材料车www.bzxz.net
supply cat with the
rubber wheeks
GB/T 18024.4—201D
GB/T 18024.4—2010
图形符号
表{(续)
无轨胶轮支架搬送车
support transporter with
the rubber wheels
无轨胶轮影功能运输车
multifunction transporter
with the rubher wheels
起重服务车
derrick service car
井下自卸卡车
self-discharge truck for
underground
装药车
charge car
