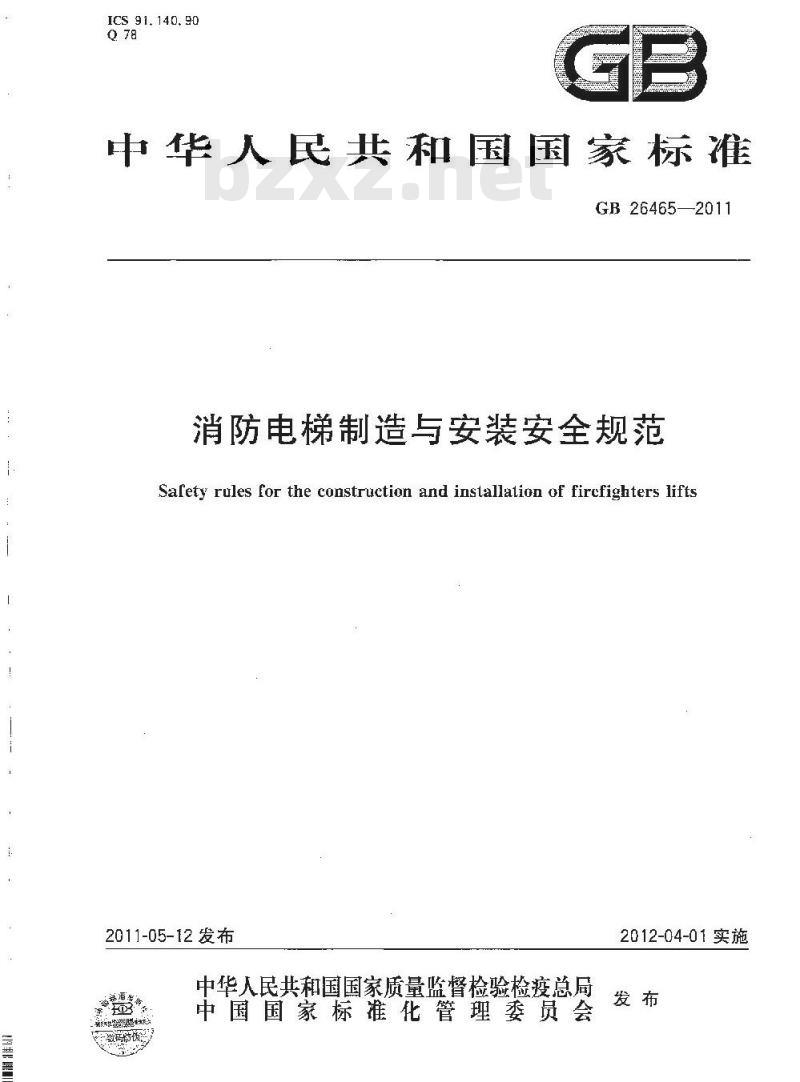

ICS 91. 140. 90
中华人民共和国国家标准
GB264652011
消防电梯制造与安装安全规范
Safety rules for the construction and installalion of fircfighters lifts2011-05-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國bzxZ.net
微码防值
2012-04-01实施
TIKAONrKAca-
规范性引用文件
3术语和定义
4重人危险列表
安全要求和/或防护措施
5.1环境、建筑物要求.
5.2消防电梯基本要求
电气设备的防水保护
消防员被困在轿箱内的救援
轿门层门
驱动主机和相关设备
控制系统
供电转换
轿眉和层站的控制装置·
消防服务通讯系统
易受皱坏的区域
6安全要求和/或保护措施的验证·使用信息
附录A（资料性附录）
本标准与EN8172:2003相比的结构变化情况附录B（资料性附录）
消防电梯的布置
附录C(资料性附录)
附录D（规范性附录）
附录E(姿料性附录)
附录F（规范性附录）
附录 G (资料性附录)
消防电梯的供电
电梯井道内的防水
防火分区的原理
消防电梯的标志
消防员救爱原理示例
GB 26465—2011
TIKAONrKAca
GB 26465--2011

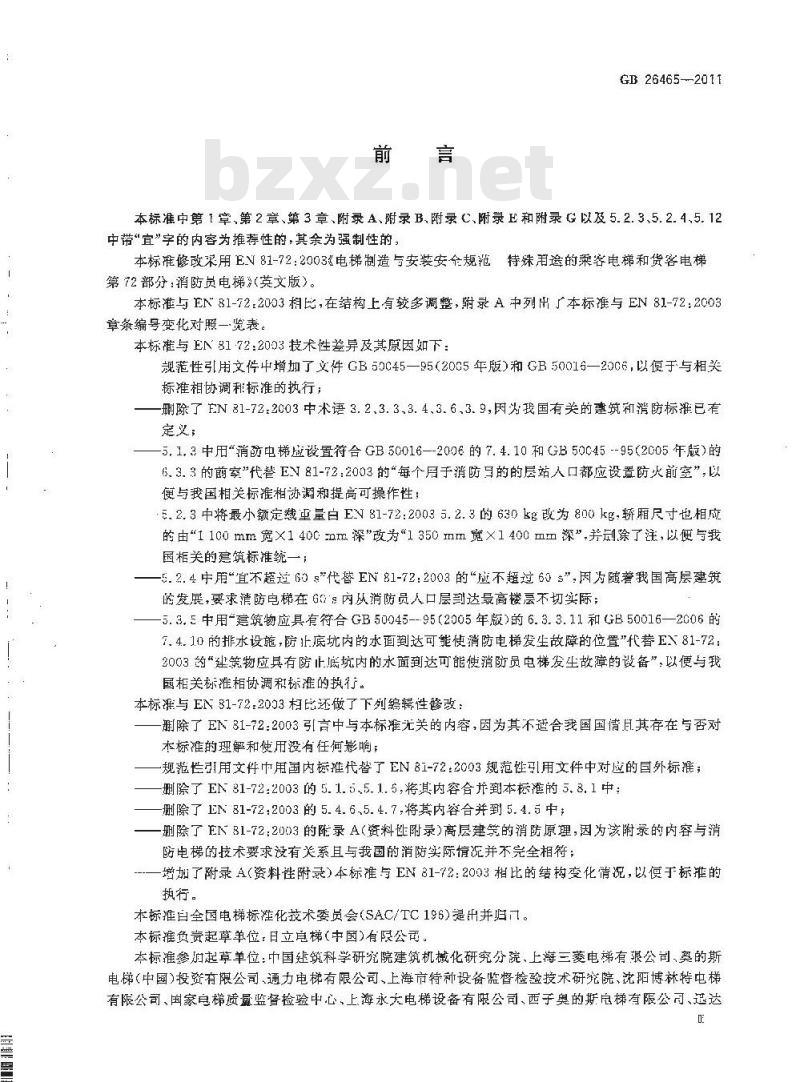

本标准中第 1 章,第 2 章、第 3 章,附录 A、附录 B,附录 C、附录 E和附录 G 以及 5. 2. 3、5. 2. 4,5. 12中带“宜\字的内容为推荐性的：其余为强制性的，本标雅修改采用EV81-72：2003《电梯制造与安装安全规范特殊用的乘客电梯和货客电梯第72部分：消防员电梯》(莫文版)。本标准与EN 81-72:2003相比,在结构上有较多调整，附录 A中列出『本标准与 EN 81-72:2003章条编号变化对照一览表，
本标准与EN81-72:2003技术性差异及其原因如下：规范性引用文件中增加了文件GB50C45—95（2005年版)和GB50016—2006,以复于与相关标准相协调利标准的执行；
-删除了FN81-72.2003中术语3.2、3.3.3.4、3.6.3.9，因为我国有关的建筑和消防标准已有定义；
5.1.3中用“消防电梯应设置符合GB50016--2006的7.4.10和GB50C45--95(2005年版）的6.3.3的前案代替EV81-72:2003的“每个用于消防日的的层站人口都应设置防火前室”，以便与我国相关标推相协调和提高可操作性；5.2.3中将最小额定裁重量白EV81-72:20035.2.3的630kg改为800kg,轿厢尺寸也相应的由“1100 mm宽×1 40cmm深\改为“1350 mm宽×1400 mm 深\.别除了注，以便与我国相关的筑标推统一：
-5.2.4中用\宜不超过60\代替EN81-72:2003的“应不超过60s，因为随着我国高层建筑的发展，要求消防电梯在60s内从消防员人口层到达最高楼层不切实际；5.3.5中用筑物应具有符合GB50045--95(2005年版）的6.3.3.11和GB50016—2006的7.4.10的排水设施，防止底坑内的水面萄达可能使消防电梯发生故障的位置\代替E81-72：2003的“建筑物应具有防止底坑内的水面到达可能使消防员电梯发生故障的设备”，以便与我国相关标准相协调和标准的执行。本标准与EN81-72.2003相比还做了下列编辑性修改：删除了 EN31-72:2003引言中与本标准无关的内容,因为其不适合我国国情且其存在与否对本标谁的理和使用没有任悔影响；规范烂引用文件巾用国内标推代替了EN81-72:2003规范性引用文件中对应的国外标推；删除了EN81-72:2003的 5.1.5,5.1.5,将其内容合并到本标准的5.8.1中;删除了E81-72:2003的5.4.6.5.4.7.将其内容合并到5.4.号中-删除了EN81-72:2003的随录A（资料性附录)高层建等的消防原理,因为该附录的内容与消防电梯的技术要求没有关系且与我国的消防实际情况并不完全相符；增加了附录A（瓷料性附录）本标推与EN1-72：2003相比的结构变化情况，以侵于标推的执行。
本标推白全国电梯标准化技术委员会(SAC/TC 196)是出并归。本标推负贰起草单位：日立梯（中国)有限公司本标准参间起草单位：中国建筑科学研究院建筑机械化研究分院、上海三菱电梯有限公司、契的斯电梯（中国）投资有限公司、通力电梯有限公司、上海市特种设备监督检验技术研究院、沈阳博林特电梯有限公司、国家电梯质量监督检验中心，上海永大电梯设备有限公司、西子奥的期良梯有限公司、逆达GB 2646520t1
（中国）电梯行限公司、东芝电梯（中国）有限公司、森电梯有限公司，华升密工达电梯有限公司、苏州江商嘉越电梯股份有限公司、巨人通力地梯有限公司、广州广日电梯工业有限公司、上海新时达电气有限公司
本标雅主要起草人：梁东明、召国雄、陈凤旺、徐卫玉、沈言、马凌云，孙持跃、毛鹤同、玛云、工伟峰、刘祖斌、宁棉插、严建患、英礼、金亚鑫、越碧涛、牛有权、苏国明、王聘。iikAoNrKAca
0.1本标准指出了消防电梯所涉及的危险、危险状态和事件的范胤。GB 26465—-2011
C.2本标准设计和制造的消防电梯还盖符合GB7588~~20C3或GB21240—2007的要求：但本标谁的规定与上述标谁的要求不同时，应优先考虑本标准的规定。0.3 本标准基于以下假设：
前宰和电梯井道设计成阻止烟雾进人；a
夏筑设计限制水流人电梯并道：b)
不同于楼梯等，消防电梯不是逃生路径：消防电梯能在每个平层位置到达前室。本标准仅包括与电梯安装有关的要求，没有规定建筑d
物前室本身的耐火结构的要求；c）业主或客户与供应商之间已就下列问题达成一致：电梯的预定用途；
2）环境条件：
士建工程间题;和
4）与安装地点和从矫厢内进行救授有关的事宜。注：开发商为建筑师将有必要考虑国家有关的建筑法规，提供合适的建筑而耐火结构，前室、火灾探测和灭火系统。参见附录 B 和附录 E 中给启的例子 S
TIKAONrKAca
ET I 但
1范围
消防电梯制造与安装安全规范
1.1本标准适用于3.2定义的具有前室的消防电梯。1.2本标推不适用于：
a）双层轿厢电梯；
b）在用建筑中已安装的电梯;
c）对本标准实施之前已安装的在月自梯的重大改造GB26465—2011
d）具有两个出人口的电梯，且该消防电梯的前室与消防员人口层的前室不在同一侧，然而，本标准也可以作为基础。1.3本标准涉及了按制造商预期的目的和在制造商预期的条件下使用消防电梯时有关的重大危险、危险状态和事件（见第4竞）。
1.4本标准逅用于本标准实施后在新建筑中安装的新消防电梯。1.5在消防员控制下可用于消防和疏散目的的消防电梯除符合本标准外，还应符合CB75882003租 GB21240--2C07的相关要求，1.6本标准未考虑具有部分封闭井道的电梯用作消防电梯的情况。1.7如果火灾最后侵人前室，则本标准不再适月。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不泄日期的引用文件，其最新版本造用于本文件。GB4208-2008外壳防护等级(IP代码)(IEC60529:2001,JDT)GB/T7C25.1—2908电梯主参数及轿厢、井道、机房的型式与尺寸第1部分：工、Ⅱ.Ⅲ、类电梯(ISO/DIS 4190-1:2007,IDT)
GB7588—2003电梯制造与安装安全规范（EN81-1:1998,MOD）GB/T157C6.1—2C07机安全基本概念与设计通则第1部分：基本术语和方法（TSO121CC-1：2003,1DT
GB/T17889.1—1S99梯了第1部分：术语，型式和功能尺寸（e9VEN131-1:1993）GB21240—2007液压电梯制造与安装安全规范（FN81-2:1998，MOD）GB/T24477—2CC9适用于残障人员的电梯附如要求（EN81-70：2003，IDT）GB/T24479—2C09火灾情况下的电梯特性（EN81-73:2003,IDT)GB50016--20C6建筑设计防火规范GB50045—95（2005年版）高层民月建筑设计防火规范EN81-1：1998/A2：2C04电梯造与安装安全规范第1部分：电梯第2号修改件：机器和轮空闻间(Safetyrulesfortheconstructionandinstallationof lifts—Partl.Electric liftsA2:Machincryend pulley spaces)
EN81-2.1998/A2：2004电梯制道与安装安全规范第2部分：液压电梯第2号修改件：机器和滑轮空闻(Safety rules far the construction and installatio of lizts—Pert 2：Hydrzulic lifts -A2:GB26465—2011
Machincryand pulleyspaces)
E201-71：2005电梯询造与安安全规范驱客电梯和客贷电称的特殊便用第71部分：抗密意损坏的电梯(Safetyrules lor the construction and installation ol lifts--Particular application for pas-senger and goods passenger lifts --Part 7i:Vandal resistant lifts)3术语和定义
GB7588---2003.GB/T15706.1---2007.GB21240—2007,GB50045--95<2005年版)G 50016界定的以及下列术谓和定义适用于本文件。3. 1
控制系统controlsystem
应答输人信号并产生输出信号，便设备在控制下按预期的方式运行的系统。3.2
消防电梯fire lift;firefighters lift设弹在建筑的耐火谢闭结构内，有前室和备用电源，在正常情说下为普通乘客使用，在建筑发生火灾时其附加的保护，控制和信号等功能能专供消防员使用的电梯，3.3
消防电梯开关firefightersliftswitch3.4
在并道外面，设经在游防员入口层的开关。火灾发生时，用于控制消防电梯在消防员控谢下运行。消防员入口层fireserviceaecess level建筑物中，预定用于让消荫员进入消防电梯的人口层。4重大危险列表
4.1本章包括了所有的主要危险、危险状态利事件，凡是本标准中涉及的且通过风险评价被识别为主要危险的，本标准均要求采取措施消除或降低该风险。4.2本标准所涉及的重大危险在表1和表2中列出：表1罩大危险和危验状态一环境
意大危险利危险状态一环境
灭.热、热气可能扩散进人井道、机器区间暴露的或被阻蹈的消防电梯设备消防电梯不能供消防员足够长时间热使用消防员延误时间人于 2 min
水流人井道
因消防电梯故障被困在前室
对消防员惑等持救援的人员存在危险的环境在消防员结束使用消防电梯之前建筑物结构期竭在建筑物方没有足够数量的或关在正确位置设暨消防电梯用于运送消防员
IKAoNrKAca
本标准的条款号
0.3a),0.3d).5.1
0. 3a),0. 3d),5. 1
0.3n)0.3c).0.3d),5.1,5. 6
C,3a)、0.3e)、0.3a)、5.1、5.60.3b)
0. 3e).0. 3d)
0.3c)0. 3d)
0, 3e)
GB/T 15706. 1—2507
表 2 重大危险和危险状态一消防电梯依据 GB/T 15706. 1—2007,消防电梯的量大危险和危险状态,包括表 1 中序号 1. 的危险状态
消防屯的一般危险
被国危险
消防员延误时间大于 2 min
危险的组合
控制器失效或故率
人为错误，人的行为
GB 26465—2011
本标准的条款号
5.1,5. 2.1,5.7.3,5.7. 4
5, 2. 2、5. 2,5. 5、5. 6,5, 7,5. 8.5. 9.,5. 1C、5. 115, 2. 3,5. 2. 4、5. 5,5, 7、5. 9,5. 10、5. 11. 3、6、75. 7.7,5. 7. 8.5. 7. 9
: 5.3.3, 1.5. 6.5.2.5.5, 10.1,3.10. 2,5.11. 35.11
手动控制（装置）然设让、定位或识别不适当5. 7. 1,5. 7. 2,5. 10. 3
标忘不合运
淡电失效
4.3本标准未涉及下列危险（见引言）：5.10.4
在丝筑物中没有足够数量的或未在正确位置设置消防电梯用于运送消防员a
白于没有电梯服务而困在前室内：在消防电梯的井道内、前室.机器区间或轿厢内着火；c
在消防员结束使用消防电梯之前衰筑物结构毋；d）
楼层缺少识别标志。
安全要求和/或防护措施
5.1环境、建筑物要求
5.1.1消防电梯应设置在希层层门前面都设有前室的并道内。每一个前室的空间，应根据担架运输和问的是体位置的要求来确定，奏见附录乃和蔚录E，注：前室墙和门的防火等级见GB50045—95(20C5年版）和GB5001620C6。如果在同一井道内还有其他电梯。那么整个多梯井道应满足消防电梯井道的耐火要求，其防火等级应与前室的门利机房一致，参见附录B。如秉在多梯芳道内消防电梯与其他电梯之间设有中间火墙分隔并，则所有的电梯和它们的电气设备应与消防自梯具有相同的防火要求，以确保实现消防电梯的功能。
5.1.2消防电梯应设计成在下列条件下能够正确运行：a2
当环境温度在G℃～-·65℃范国内时，电气、电子的层站控制装置和指示器应能持续工作一段时间，使消防员能确定轿厢位置（如：轿被阻滞的位置），以便进行救援。该时间应与烹筑物结构的要求相适应，如 2 h；b）消防电梯不在前室内的其他所有电气、电子器件，应设计成确保它们在0℃～十40环境温度范围内能正常工作，
当烟雾充满道和/或机房时，消防电梯的控制系统的正赏功能应至少确保建筑物结构新要求的一段时间,如 2 h。
5.1.3消防电梯应设量符合GB5C016—2006的7.4.10和GB50045—95(2C05年版》5.3.3的前室，3
GB26465—2011
5.1.4消防电梯有两个轿厢人问时，任何不预定由消闭员便用的电梯层门都应被保护，使它们不会慕露于05℃以工的环统温度中密见录B中图B.3）5.2消防电梯基本要求
5.2.1消防电梯的设计应符舍GB7588---2003和GB21240—2007的要求，并应配备附加的保护，控俐借号。
注：在火炎情况下，消防按超制非使用游电梯。5.2.2消防电梯应服务于延筑物的练楼层。5.2.3消防电梯的矫厢尺寸和额定裁亚还宜优先从GB/T7025.1—2008中选择，其轿厢尺寸不应小于1350mm筑×1400mm深，额定载重准不应小于800kg，见0.3e）。轿厢的净人口宽度不应小于800mm在有预定用途包括疏微的场合，为了运送扭架、病床等，或者设讨有两个出人口的消防电梯，其额定载亚不应小于10001kg，轿厢的最小尺寸应设计贼GB/T7025.12008中所规定的1100mm宽×2100mm深，见0.3c)。
5.2.4消防电梯从消防员入口层到顶层的运行时间宜不超过60，运行时间从消防电梯轿门关闭时开始计纤,见 0.3e)。
5.3电气设备的防水保护
5.3.1在消防电梯道内或轿厢上部的电气设备，如果其设在距设有层门的任一并道继1m的范围内，则应设计成能防滴水和防淋水，或者其外壳防护综级应至少为GB4208—2008规定的IPX3（见附录 D)
5.3.2设暨在消防电梯底坑地面以上1m以内的所有电气设备，防护等级应室少为IP67，插座和最低的并道服明灯具应设爵在底坑内最高允许水位之上至少0.50m处。5.3.3应保护在非道外的机器区间内和消防电梯底坑内的设备，以免因水而造成故随。5.3.4建筑物应具备适当的措施，确保在消防电梯底坑内的水位不会上升到轿缓器被完全压缩时的上表面以上。
5.3.5建筑物应具有符合GB50045—95(2005年版）的6.3.3.11和CB50016—2006的7.4.10的排水设施，防止底坑内的水面到达可能使消防电梯发生故障的位置。5.4消防员被困在轿厢内的救援
敏援原理示例参见附录G和0.3e)。5.4.1应在轿顶设置一个轿厢安全窗，其尺寸应至少为0.50m×0.70m5.4.2轿厢安全窗应符合GB7588—2003和GB21240—2007的8.12的要求。通过轿厢安全窗进入轿厢内不应被永久性的设备或照明灯具阻碍，如果装有悬撞吊顶，则无需使用专用工具便能容易地将其打开或移去，且应能从轿厢内清慈地识别其打开位置。5.4.3从轿厢外敷援
可使用下列援方法：
a）符合GB7588—2003和GB21240—2007的6.2.2b）、c）和e)要求的固定式梯子设置在距上层站地坎垂直距离不大于0.75m范围内；b）便携式梯子；
c）绳梯;或
d）安全绳系统。
注：无论用何种方法，所有这些工具都应击弯筑物业主而不是消防电梯制造商提供。TYKAoNIKAca
