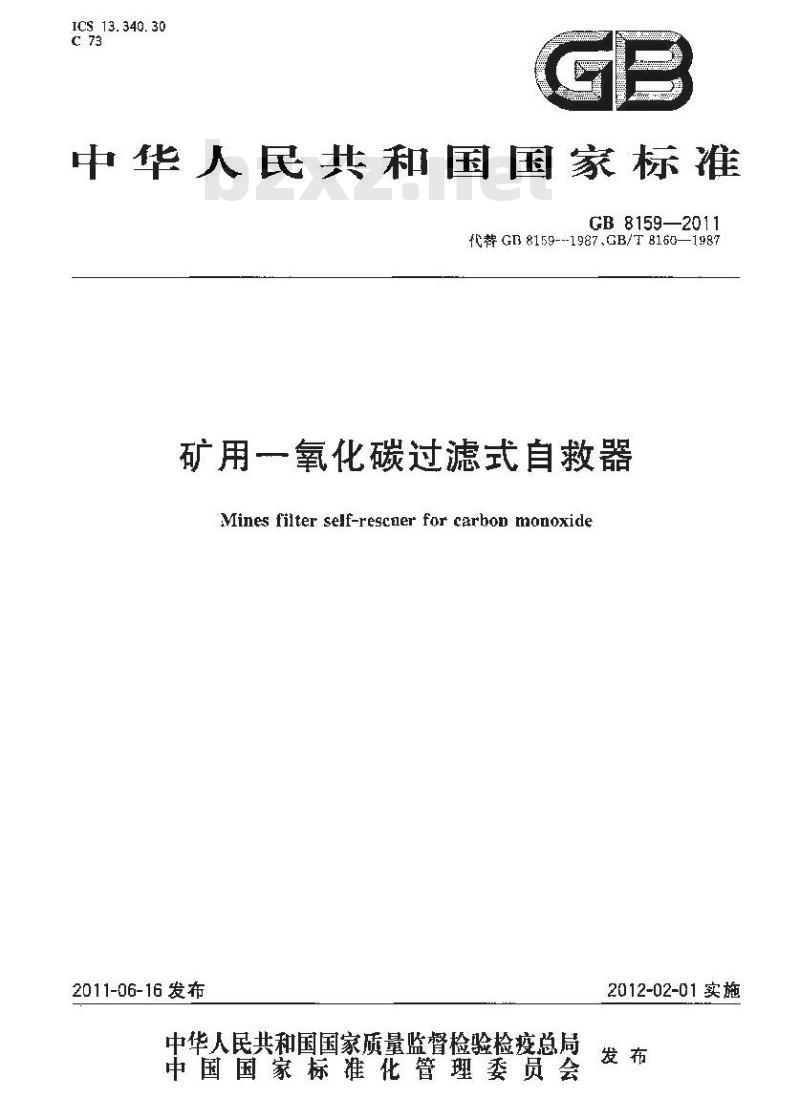

【国家标准】 矿用一氧化碳过滤式自救器

ICS13.340.30
中华人民共和国国家标准
GB 8159—2011
代GB 8159--1987GB/T8160—1987矿用一氧化碳过滤式自救器
Mines fiter self-rescer for carbon monoxide2011-06-16 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-02-01实施
GB 81592011

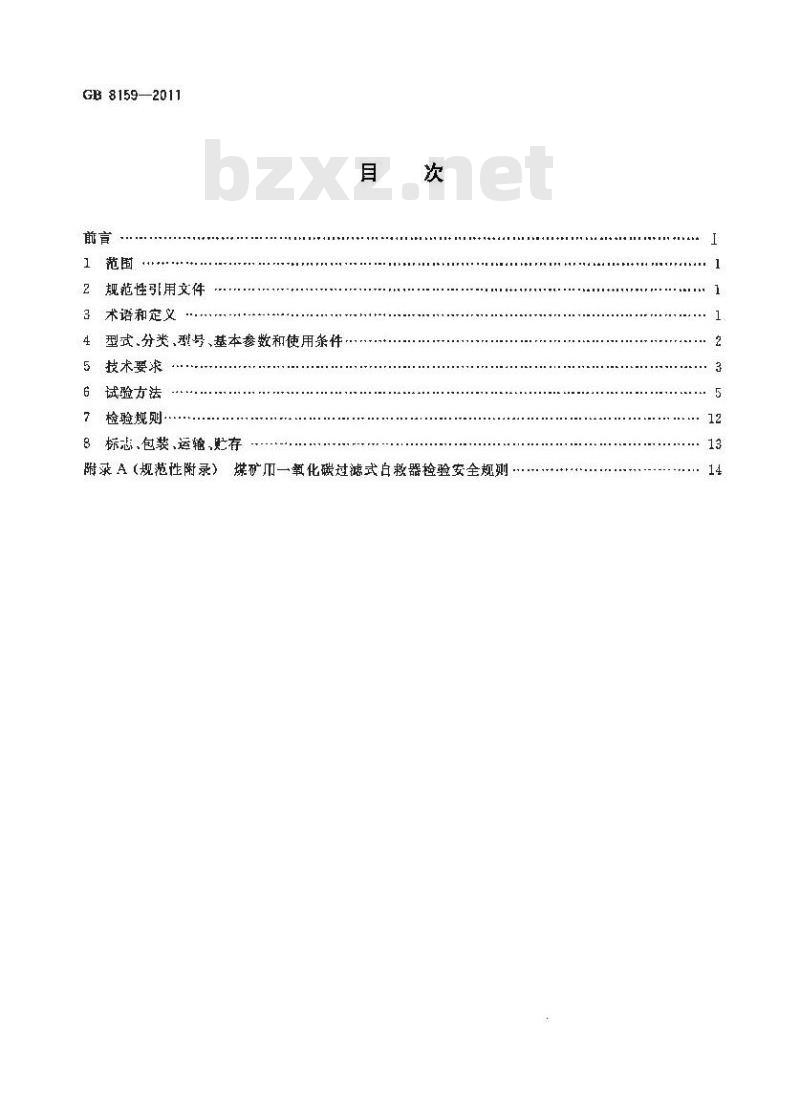

规范性引用文件
术语和定义
型式分类、型号、基本参数和使用条件技术要求
试验方法
检验规则·
标惠，包装运输，贮存
附录A（规范性附录）煤矿用一氧化碳过滤式白救器检验安全规则2

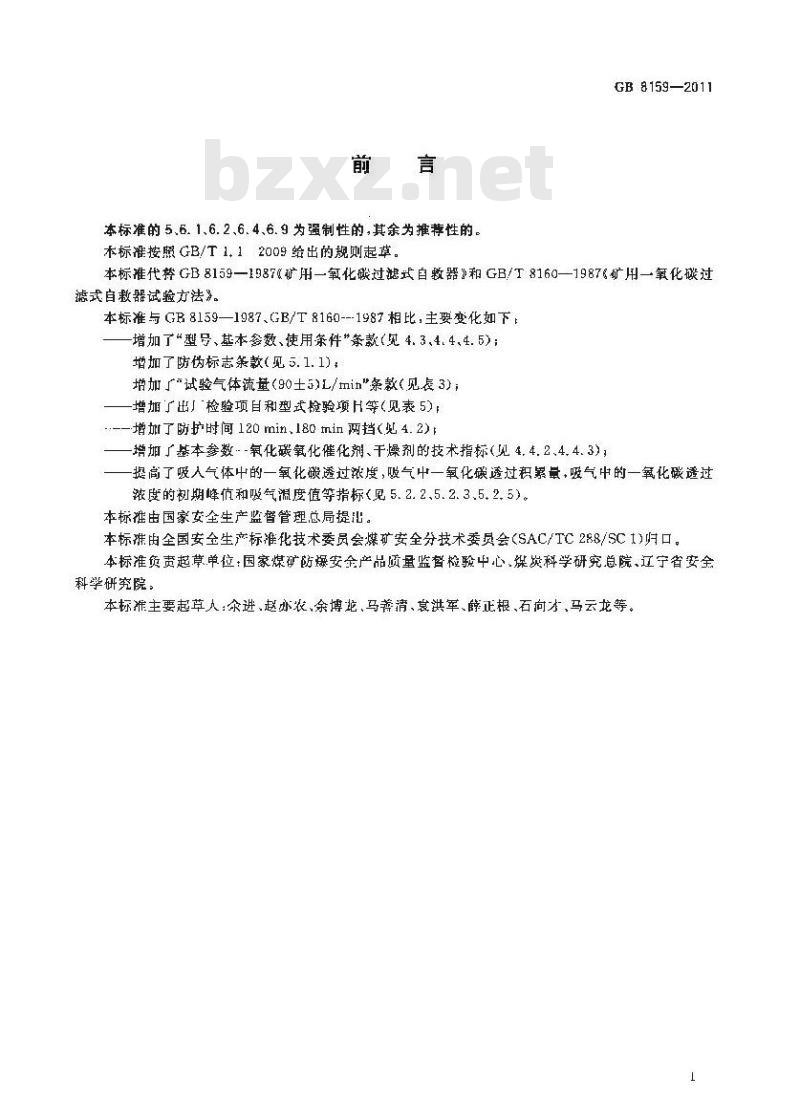

本标准的 5,6. 1、6. 2、6. 4,6. 9 为强制性的,其余为推荐性的。本标准按照GB/T1.12009给出的规则起草。GB 8159—2011
本标准代势GB8159—1987矿用—氧化磁过滤式自教器和GB/T8160—19876矿用—氧化碳过滤式自救器试验方法》。
本标准与 GB 8159—1987、GB/T 8160--1987相比,主要变化如下 -增加了“型号、基本参数、使用条件\条款（见 4. 3.4.4、4. 5);增加了防伪标志条款(见5. 1. 1) 增加广试验气体流量（90士5L/min\条款（见表3）；增加了出厂检验项目和型式检验项H等（见表5)：—增了防护时间120min.180min两挡（必4.2)一—增加厂基本参数--氧化碳氧化催化剂、干燥剂的技术指标(见4.4.2,4.4.3);提高了吸人气体中的一氧化碳透过浓度，吸气中一氧化碳透过积累量，吸气中的一氧化碳透过浓度的初期峰值和吸气温度值等指标（见5.2.2、5.2.3.5.2.5)。本标准由国家安全生产监督管理总局提出。本标摊由全国安全生产标准化技术委员会煤矿安全分技术委员会(SAC/TC288/SC1)归口。本标准负责起草单位：国家煤矿防爆安金产品质量监督检验中心、煤炭科学研究总院、辽宁省安全科学研究院：
本标准主要起草人：尔进.越赵亦农、余博龙，马善清、衰洪军、薛正根、石向才马云龙等。1

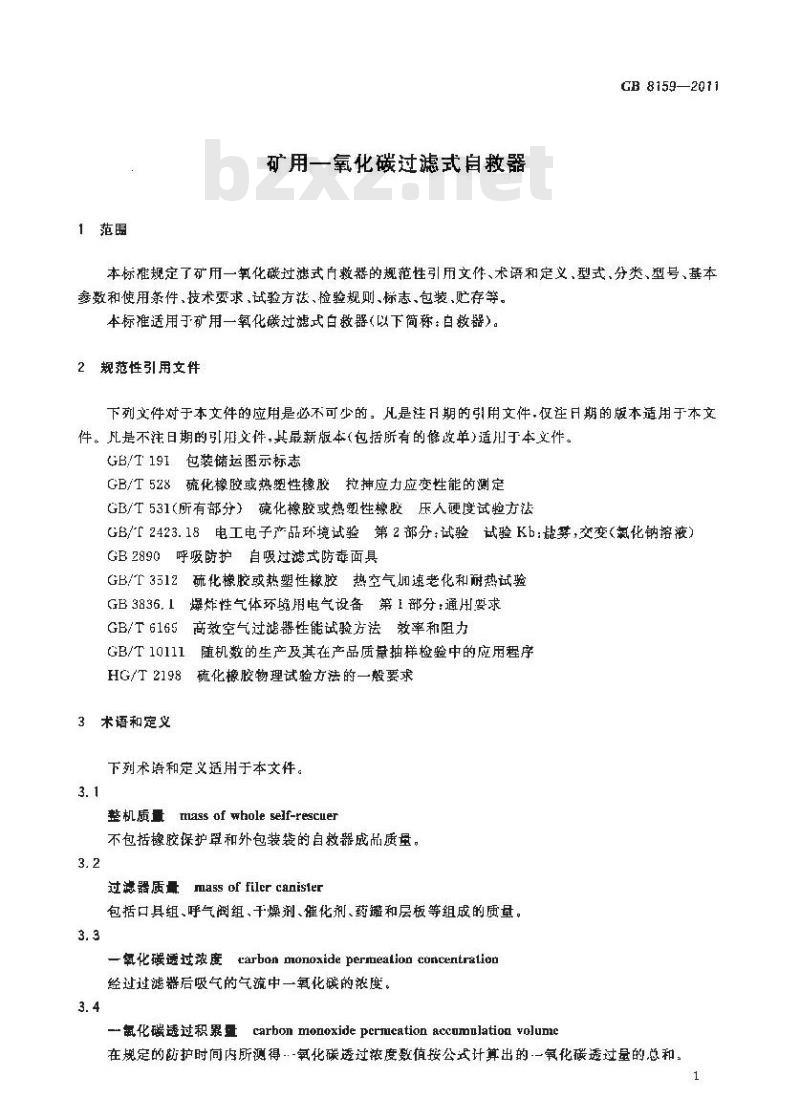

一范围
矿用一氧化碳过滤式自救器
GB 8159—2071
本标推规定了矿用一氧化碳过滤式救器的规范性引用文作、术语和定义、型式、分类、型号、基本参数和使用条件、技术要求、试验方法、检验规则、标志、包装，贮存等。本标准适用于矿用一氧化碳过滤式白救器(以下简称：自救器）。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注月期的引用文件仅注月期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修政单)适于本文件。GB/T191、包装储运图示标志
GB/T528硫化橡胶或热塑性橡胶拉押应力应变性能的测定GB/T531（所有部分）蕊化稳胶或热塑性稳腔压人硬度试验本滤GB/T2423.18电工电子产品环境试验第2部分：试验试验Kb：等，交变（氯化钠溶液）GB2890呼吸防护自吸过滤式防毒面具GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB3836.1
爆炸性气体环赔用电气设备第1部分：通用要求GB/T6165商效空气过滤器性能试验方法效率和阻力GB/T10111随机数的生产及其在产品质量抽样检验中的应用程序HG/T2198硫化橡胶物理试验方法的一般要求3术语和定义
下列术语和定义适用于本文件。3.1
整机质量 mass of whole self-rescuer不包括橡胶保护罩和外包装装的自救器成品质量。3.2
过滤器质量mass of filer canister包括口具组、呼气阀组、千燥剂、催化剂、药罐和层板等组成的质量。3.3
一氧化碳透过浓度carbon monoxide permealion concentralion经过过滤器后吸气的气流中一氧化碳的浓度。3.4
鼠化碳透过积累量carbonmonoxidepcrmcationaccumulationvolumc在规定的即护时间内所测得-氧化碳透过浓度数值按公式计算出的一氧化碳透过量的总和，1
GB 8159—2011

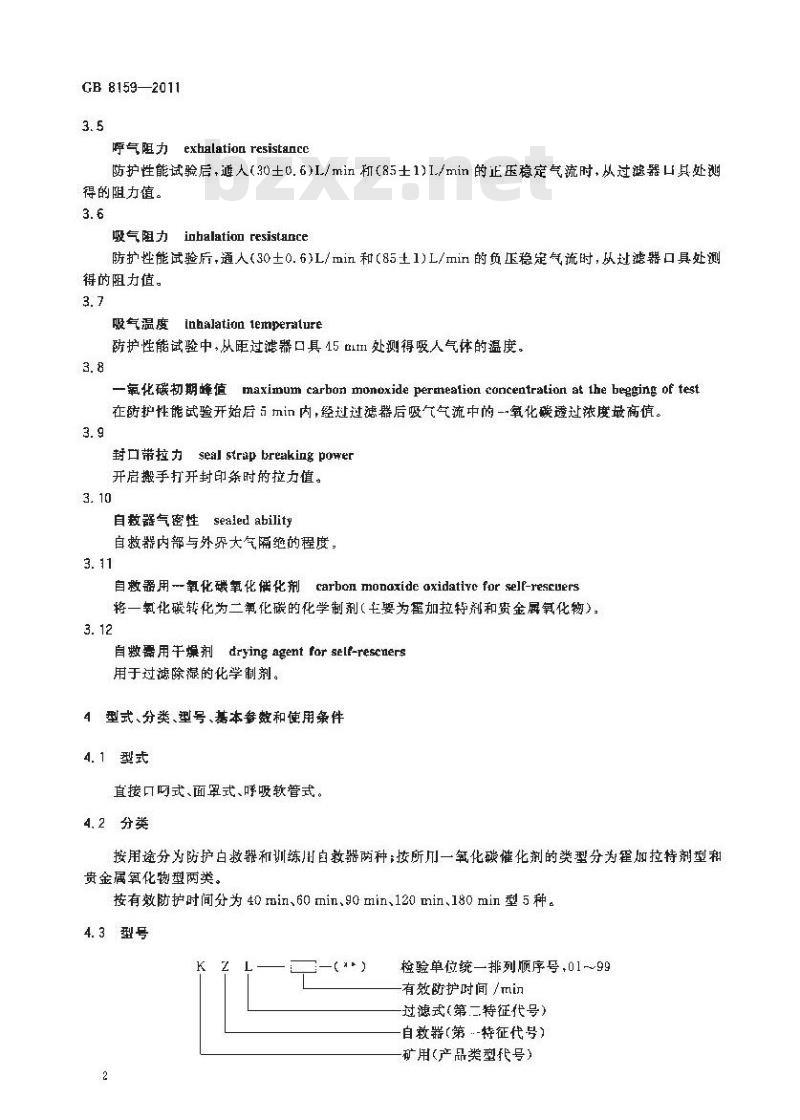

呼气阻力exhalation resistancc防护性能试验后,通人(30士0.6)I/min 和(85士1)I./min的正压稳定气流时，以过越器口具处测得的阻力值。
inhalation resistance
吸气阻力
防扩性能试验后，通人（30士0.6)L/min和（85上1)L/min的负压稳定气流时，从过滤器口具处测得的阻力值。
吸气温度
Inhalation lertperalure
防护性能试验中，从距过滤器口具45lt1处测得吸人气体的温度。3.8
maximum carbon monoxide permeation concentration at the begging of test一氧化碳初期峰值
在防护性能试验开始后5nin内，经过过滤器后吸气气流中的-氧化碳透过浓度最商值。3.9wwW.bzxz.Net
封口带拉力seal strap breakingpower开启搬手打开封印条时的拉力值。3.10
自教器气密性seaiedl ability
自救器内部与外界大气隔绝的程度，3. 11
自救器用一氧化碳氧化催化剂carbon monaxide axidatlve for self-reseuers将一氧化碳转化为二氧化碳的化学制剂（七要为霍加拉特剂和贵金屏氧化物）,3.12
drying agent for self-rescuers自数器用干燥剂
用于过滤除凝的化学制剂。
4型式、分类、型号、基本参数和使用条件4. 1 型式
直接可呵式、面罩式、呼吸软管式。4.2分类
按用途分为防护白救器和训练川自教器两种；按所川一氧化碳催化剂的类型分为翟加拉特剂型和贵金属氧化物型两类。
按有效防护时间分为40min60min.90min.120min.180min型5种。4.3型号
检验单位统一排列顺序号，01-~99有效防护时间/min
过滤式（第二特征代号）
自教器（第-特征代号）
矿用（产品类型代号）
4.4基本参数
4.4.1结构形式(见表1)
有效防护时间/
冠址拉特剂型
置加拉特剂型
贵金属氧化物型
垂加拉特剂型
密加拉特剂型加
贵金属氧化物型
贵企同氧化物型
氧化碳氧化催化剂
测试时间/
钻构形式
过滤器，
整机质量/
催化活性：一氧化碳透过浓度，在额定的防护时间内，应不人于200×10-5;粒度分布：不规则和条状型颗粒：粉尘率;应不大于1为。
4. 4. 3于燥剂
吸湿性能：
CB 8159—2011
体积/
水汽分压测试：15min应200Pa30min应≤293Pa60min应≤373Pa,90min应≤1
453Pa,120min应≤538Pa;180ninJi≤613Pa.2）吸收增重：60min内十燥剂底≤5g.60min以上应≤10g。b）粒度分布：不规则和条状型颗粒c）粉尘率:应不大于1.5%。
4.5使用条件
适用于矿井下无瓦斯（甲烷)和二氧化碳突出的矿并,环境大气中的氧气浓度不低于18%，一氧4.5. 1
化碳浓度不人于1,5为,不含有其他毒气的空气中使用。4.5.2仅限于个人逃生时使用。
4.5.3应能适应下列坏境大气条件：使用温度:0℃~-40℃;
相对湿度：≤98%
人气压力:68 kPa~~115kPa。
5技术要求
5.1外观检查
自救嚣没有明显缺陷，防伪标志清晰可见，3
GB 8159—2011
5.1.2过滤器上应有生产厂的代号或厂名永久性标志。5.1.3产品应符合本标准要求，并按照经规定程序批准的图样和技术文件制造。5.2防护一氧化碳性能(以下简称:防护性能）5,2.1防护时间和整机质量：应符合表1规定的基本参数。5.2.2吸人气体中的一氧化碳透过浓度（体积分数）应不大于200×1065.2.3吸气中的一氧化碳透过积累量应不大于200mL.5.2.4吸气中的一氧化碳透过浓度（体积分数)的初期峰值应不火于500×10-5。5.2.5吸气温度试验气体中一氧化费浓度（体积分数）为0.25%，1.0%时，吸人气体的最高温度应不大于60℃;当试验气体中一氧化碳浓度(体积分数)为1. 5%时,吸入气体的最高温度应不大于70℃。5.2.6呼气阻力和吸气阻力防护性能试验后，测定呼气阻力和吸气阻力，应符合表2的规定。表2呼气阻力和吸气阻力
试验气体流量/(L/min）
呼气阻力/Pa
吸气阻力/Pa
5.2.7带有滤烟功能的自教器，其滤烟能力应在50%以上。5.3结构件要求
自教器气密性：在13.34kPa压力下保持15s，压力下降应不大于98Pa.5.3.1
5.3.2呼气阅气密性：在98GPa负压下，保持1min，压力上开应不大于30Pa。5.3.3视野：佩过滤帮后的下方视鼾应不小于40°5.3.4抗冲击性能
5.3.4.1经跌落试验后其结构不应适受损坏，自救器气密性应符合5.3.1和5.2的要求。5. 3. 4. 2经滚动试验后,外壳镀层不得脱落，其他结构也不应遭受损坏,应符合 5.3.1和 5.2的要求。5.3.5自救器外壳应有发放编号牌。5.3.6携带开启应方便。
5, 3, 7 封口带拉力应为 49 VN~118 V。5.3.81具、面罩、呼吸软管应采用无毒无味的橡胶材料制造·佩带舒适、与面部贴紧严密，在逃生和剧烈活动时口具、面罩不会从口中脱游5.3.9橡胶部件厚度应均匀、弹性好、不允许有裂隙、乳洞、气泡和缺边。5.3. 10
药罐应有防锈措施，与口具组连接处不允许有明显班点和纵向沟槽。口具组与药罐连接应牢固可靠且不漏气。实带的拉紧力应适宜，
鼻夹弹簧的夹紧力应适宜，与奥夹垫配合应保证密封鼻孔，且不易脱落。在产品装配中鼻夹的放置位置应能提醒佩戴者在衔人口具后不忘夹上异夹。5,3.14
过滤器取出力应不大于98N，在正常使用时不应烫伤佩娥者。呼气阀应灵敏可靠，应能防止机械损伤阀片。5.3. 15
具内。
过滤器应设行口水挡板，防止口水流人药罐；过滤器内应有滤尘措施，防止药剂中的粉尘进人5. 3. 17
产品装面应无明显划伤，光滑平整，出厂成有概胶保护罩。4
5. 4 材料要求
5.4.1过滤器呼吸系统使用的材料不得分解出有每,有击,有味气体。5,4.2外壳和紧固件采用耐腐蚀或经耐脑蚀处理的材料。5.4.3、稳胶和塑料材料.应其有良好的耐热、耐寒和耐老化性能等，5. 4. 4外壳材质采用轻合金材料时,应符合 GB 3836,1 有关规定5.5训练用自数器
GB 8159—2011
训练用过滤式自救除在铭牌上应注明外壳为红色和吸气无热量外，其外形，质量、过滤器的结构呼气阻力和啵气阻力等,均与过滤式自救器产品相同。5.6自救器有效期：使用有效期（一班作业）本少于2年,库存有效期为3年，6试验方法
6. 1 防护性能试验
6. 1. 1试验条件
试验条件参数见表 3.
表 3 试验条件参数
呼吸量/（L/min）
呼吸频率/min-
呼吸比
试验气体流量/(L/min)
试验气体绝对湿度/(g/m)
试验气体中一氧化碳浓度/%
试验气体温度/
呼气温度/℃
口具温度测甚点与口其消面距离/mm试验产品预热要求
试验装查的一氧化碳嵌度要求
试验和仪器设备
90 F 5
20. 7~24. 5
0.25.1.0,1.5（为出」检验和型式试验浓度，但每种度试验不能少于台样品）
按试验箱绝对湿度条件调节为 25±237±2
试验前在 20士0. 5 环境内放置 2 h 以上≤24× 10 -5
防护性能试验示意图见图1，所用仪器设备见表4。5
GB 8159-2011
仿人工呼暇机：
-抽气泵；
排气凤鸟;
·呼气加温增湿器；
一氧化碳气体过滤器，
过器器：
吸气温度仪；
试验籍，
-干、湿球温度仪；
-进气加温增器;
单向阔，
下燥塔：
红外线一氧化碳分析仪（常量）：红外线-氧化碳分析仪(微甚);
18—·-采集器，
-蓝视器：
一打印机！
21--调节阀
22——-室内用—氧化碳安全报警器，17
图]防护性能试验示意围
氨化础
议器设备名称
人工呼吸机
呼气和暇气单向题
正、负压风机
加温增混器
一氧化碳气体过滤器
温度仪
混合气体试验箱
十湿球温度仪
转子流量计
转子流盘计
干燥塔
红外统一氧化碳分析（常量）
红外线一氧化破分析仪（微量）采集器，监视器、打印机
室内用一氧化碳安全报警装
6.1.3试验准备工作
表4仪器设备
规格要求和说明
CB 8159—2011
呼吸盘 10 L/min~50 t/min+呼吸频牵 10 t/min--30 1/min,呼吸比 1 1 1用石英片加定压弹满单向阅,在 30 1./ min稳定气丧测定通气阻力小于 30 Pa流量(90I5)L/in
呼气竭口 37 ±5 ℃;进气端口 25 ℃±2 ℃排出气体中 CO浓度达到环境保护标难要求(0--100)℃ 分度值 0. 1 ℃
尺寸：300mm×300mm×26lmm+材质为塑料，有机玻璃薄金厚板（外涂保温漆)等
测量温度范围(0~100)℃分度值 0. 01 ℃盘程(0. 5 ~~6) m /h.准确度 2. 5 级早程(0 ~ 1) L/h,准确度 2. 5 级容积250ml ~-500mL,2只，内装染状无水氯化钙或变色硅龄程(0~2)%,精度±1%
量程(0~1000)×10-4,精度±1%
楼485
(0--1000)×10-*,精度±1%
按围1安装连接好试验装置。除呼吸机外，检测气体管路容积应不人于2I.32
干湿球温度计应设置在与过滤器同一等温而内，即与过滤器的距离保持相等，干，混球温度计插入试验箱的深度与过滤器进气口面平齐。检查装置密性。当在装置内建立起1 960 Pa 正压时,保持 1 min,压力下降应不超过 30 Pa，标定人工呼吸机的呼吸频率和呼吸量。用标准气样标定红外线一氧化碳气体分析仪调节两个加温增湿器的温度，
标定一氧化碳的进气流量，并按图1连接方式采样，保持实验案温度在(20二5)\℃内，被测自救器应在此环境中放置2h以上方可进行试验。6. 1. 4试验方法
在完政跌落试验，滚动试验，外壳气密试验和封口带拉力测试后，按下列步进行防护性能试验：a）过滤器迅速安装在验箱内的固定接头上。h）闭紧试验箱门,然后打开一氧化碳供气开关和通气开关，直接往试验箱内以（90士5)L/min的流量通气,并开启(0～2)%的红外线一氧化磁气体分析仪(常量)的气录。当试验箱内的一氧化碳浓度上升到试验条件所规定的数值时，同时开启伤人工呼吸机，计时器和红外线一氧化碳(0～1000)×10-气体分析仪（微量）的气泵。观察并记录初期峰值的大小和出现的时间。GB 8159—2011
每隔5min记录一次显示数值（包括：一氧化碳的试验浓度，透过浓度，吸气温度、下湿温度），待到试验完成额定防护时间后，关闭一氧化碳进气口，计算机采集器数据处理报表打印。e
检查红外线氧化碳示回后，关闭仿人工呼啵机，开启混合气体试验箱，取出过滤器做呼吸阻力试验。
试验结果
a）防护时间；
b）一氧化碳初期峰值；
c）一氧化碳透过浓度最大值：
d）一氧化碳透过积累量用式(1)进行计算M - 15 × 10
式中：
氧化碳透过积累量，单位为毫π（mL)：防护时间终了吋实测记录的一氧化碳滋度（体积分数）每隔5 min实测记录的—氧化碳浓度(体积分数)；15×104-换算系数（记录间陷时间5mi×呼吸量30L/min）吸气溢度的最高值，
6.2过施器呼气阻力和吸气阻力测定6.2.1呼、吸阻力试验原理和仪器设备a)
倾斜式压力计：测盘范为(0--1.96)kPa.分度值为9. Pa:b)
转子流量计：测量范围为(0--100)L/min,推确度为1.5级：心正、负正气源，
6.2. 2测定方法
如图 2 所示,将被测过滤器接人装置中,分别调整在(30士0. 6)L/min 和(85土1)L/tmin 的正、负流量，通过测试系统在倾斜微压计上测出的压力值，即为R值4
a) 呼气阻力测试
正压：
遍节阀；
流撤计：
倾斜微压计：
被检自救器。
b) 吸气阻力测试
图2呼、吸阻力试验原理围
6.2.3试验结果
测定结果按式（2)计算出吸气阻力值和呼气阻力值：R-R-R.
式中：
R-过滤器的呼气阻力或吸气力，单位为牛N)：R。—试验装置自身的通气阻力,单位为牛(N) ;R，呼气阻力或吸气阻力,单位为牛(N)。6. 3 滤烟能力试验
6. 3. 1 试验条件
试验条件和试验结果计算等按 GB/T 6165的规定,试验结果应符合 5. 2. 6 要求。6.4自救器的气密性试验
6,年，1自激器的气密性试验采用负乐法或正压法，仲裁试验来第负压法。6.4.2正、负压法试验
6.4,2, 1 原理
正负压法试验原理见图 3。
a）正压法气密检刚仪
玻璃管水柱计；
2·检查仪；
被检白教器；
真空干凝器：
被测自数器；
-负乐让：
一调节阀，
抽兰,
b）免压法测试装置
图3正、负压法试验原理图
6.4.2.2仪器设备
密封容器；
负压表：测益范图为(0~20)kPa，准确度为0.4级：b)
GB 8159~-2011
正压法用气密检查仪(水柱计式、膜盒压力表式,压力传感器式）：测量范围为(0~15)kPa;负压抽气泵：流量范围(0~30)L/min：d)
