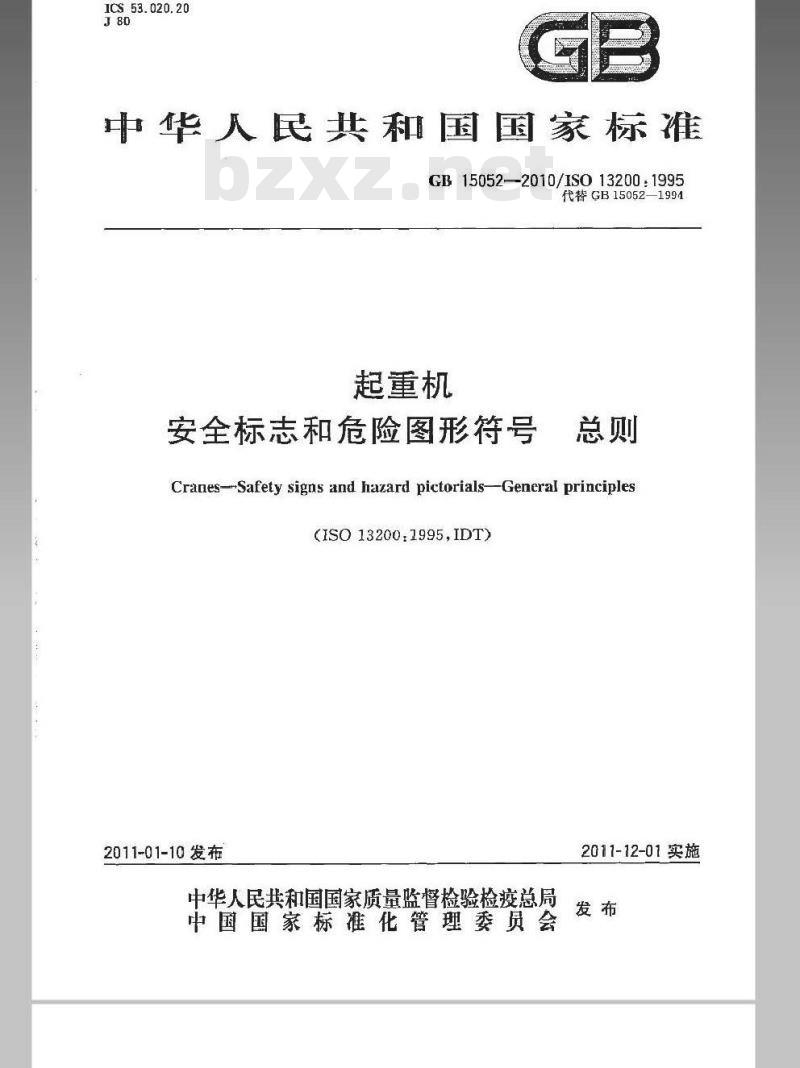

【国家标准】 起重机 安全标志和危险图形符号 总则

ICS 53.020.20
中华人民共和国国家标准
GB15052-—-2010/1SO13200：1995代替GB15052-1994
起重机
安全标志和危险图形符号
Cranes--Safety signs and hazard pictorials--General principles(ISO13200:1995,IDT)
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-12-01实施

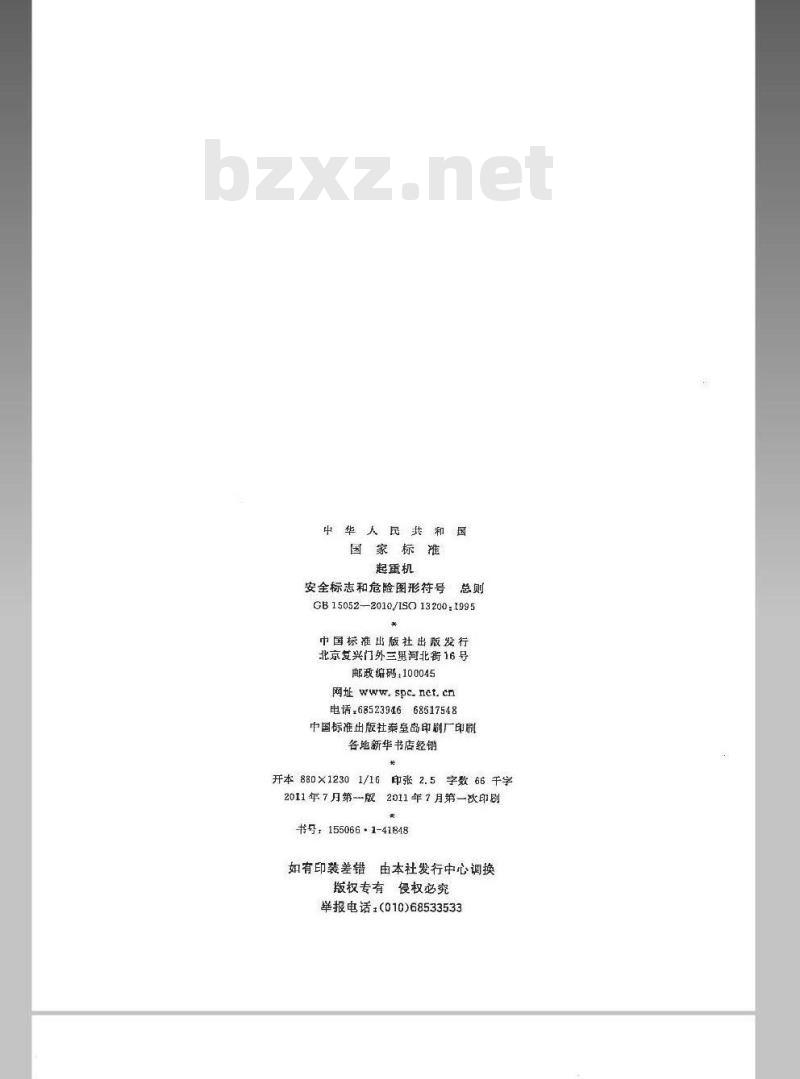

中华人民共和国
国家标准
起重机
安全标志和危险图形符号
GB 15052-2010/ISO 13200: 1995*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政综码：100045
网址 www, spe.net. cn
电话：6852394668517548
中国标准出版社皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16
字数66千字
印张2.5
2011年7月第版
元 2011年7月第一次印刷
书号：155066·1-41848
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533

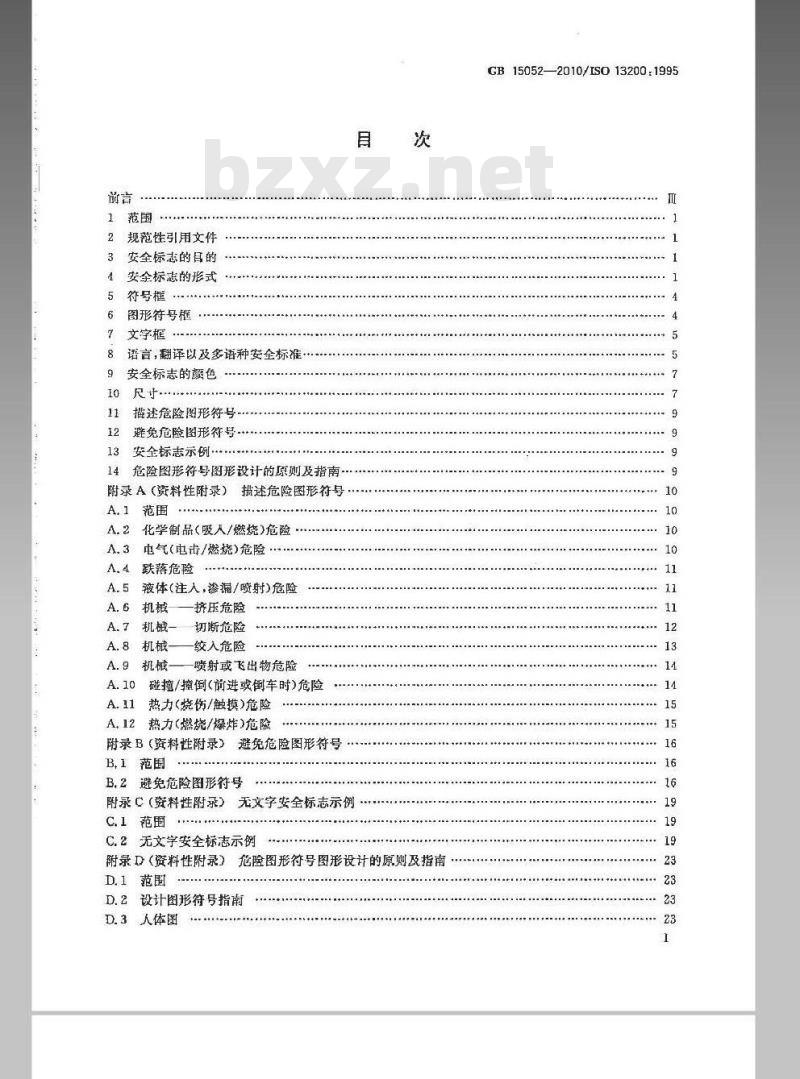

规范性引用文件
安全标志的耳的
安全标志的形式
符号框
图形符号框
文字框
语言，翻译以及多语种安全标准安全标志的颜色
摧述危险图形符号
避免危险图形符号
安全标志示例
危险图形符号图形设计的原则及指南目
附录A（资料性附录）摄述危险图形符号：A.1
化学制品（吸人/燃烧）危险
电气（电击/燃烧）危险
跌落危险
液体(注入，渗漏/喷射)危险
机械-
挤压危险
切断危险
绞入危险
喷射或飞出物危险
避撞/擅倒（前进或倒车时）危险热力（烧伤/触摸）危险
热力（燃烧/爆炸）危险
附录B（资料性附录）
避免危险图形符号
B.I范围
B.2避免危险图形符号
附录C（资料性附录）无文字安全标志示例C.1范围
C.2无文字安全标志示例
附录D（资料性附录）危险图形符号图形设计的原则及指南D,1范围
D.2设计图形符号指南
D.3人体图
GB15052—2010/ISO13200:1995
GB15052-2010/ISO13200.1995
D.4上半身
D.7起重机及零部件描绘
D.8箭头
D,9表达禁止行为或者危险区域的概念参考文献
.... 29
GB 15052—2010/ISO0 13200:1995本标准的第3章、第5章、第6章、第7章、第9章为强制性条文，其余为推荐性案文。本标推等同采用ISO13200：1995《起重机安全标志和危险图形符号总则（英文版）。本标准等同翻译ISO13200：1995。为便于使用，本标准做了以下编辑性修改：—“本国际标准”一词改为“本标准”，一珊除了国际标准的前言和引言；一将国际标准中“机器、设备”一词政为“起重机”：将国际标准中附录E改为参考文献。本标优替GB15052-1994《起重机危险部位与标志》。与GB15052—1994的区别如下：本标推全部内容与ISO13200:1995保持致。本标推的附录 A、附录 B、附录 C和附录 D为资料性附录。本标推出中国机械工业联合会提出。本标由全国起重机械标准化技术委员会（SAC/TC227)归口。本标雅负责起草单位：辽宁省安全科学研究院、北京起重运输机械设计研究院。本标准主要起草人：史向东、崔振元、张孟欣、隋旭。本标准所代替标准的历次版本发布情况为：-GB15052—1994。
1范围
起重机
GB15052—2010/1SO13200:1995
安全标志和危险图形符号总则
本标准规定了GB/T6974.1定义的起重机上的安金标志和危险图形符号的一般设计原则及应用。本标准概括了安全标志的目的，措述了安全标志的基本形式，规定了安全标志的颜色并且提供了组成安全标志各框图的设计指南。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T6974.1起重机术语第1部分：通用术语（GB/T6974.1-2008，ISO4306-1：2007，IDT)
3安全标志的目的
3.1安全标志的目的是：
-提醒人们存在危险或潜在危险；识别危险；
描述危险的特征；
一说明危险可能造成的人身仿害：指导人员如何避免危险
3.2安金标志应放置在起重机上醒目易见的部位，尽量避免损坏或磨损，并且应具有相当长的预期使用寿命。
3.3安全标志和危险图形符号可以放置在起重机上或出现在使用维扩说明书中。为了避免危险，应将安全标志和危险图形符号放置在靠近危险发生部位或者控制区。3.4应避免在起重机上过多地使用安全标志和危险图形符号，因为过度使用会降低使用效果。法：经验表明，当安全标志和危险图形符号的数量大于7时,将会降低使用效果。3.5安全标志和危险图形符号出现在使用维护说明书中，用来强调危险的区域。在说明书中的使用不受3.4的限制。
4安全标志的形式
4.1安全标志由一个边框内的两个或两个以上的矩形块组成，矩形块中给出某一产品有关的危险信息。
4.2安全标志有四种标准形式：
双框型安全标志：符号框，文字框（见4.4）：一三框型安全标志：符号框，图形符号框，文字框（见4.5）1一双框型安全标志：图形符号框，文字框（见4.6）；双框型安全标志：两个图形符号框（见4.7）。GB15052-2010/IS013200：1995
4.3安全标志优选垂直布置，也可以水平布置。安全标志的形式和布置的最终选择取决守产品销售地区的地域和语言环境、法律规定以及为放置安全标志所提供的空间。4.4双框型安全标志：符号框，文字框。见图1。符号框包括安全警告符号及三个警售词（注意，警告，危险)之一。文字框是描述危险，说明发生危险的后果以及指导如何避免危险的文字信息。符号框
文宁框
图1双框型安全标志：符号框，文字框4.5三框型安全标志：符号框，图形符号框，文字框，见图2。符号框包括安全警告符号和三个警告词之一。图形符号框除了应包含危险图形符号，有时还应包含避免危险的图形符号。文字框包含一段描述危险，说明发生危险的后果以及指导如何避免危险的文字。符号框
描述危险图形
符号框
文宁框
垂直布置
特号框
摧述危险图形符号框
水平布置
文字框
图2三框型安全标志：符号框，图形符号框，文字框4.6双框型安全标志：图形符号框，文字框。见图3。图形符号框包含一个危险警告三角形中的危险图形符号或者仅仅包含危险警告符号。文字框包含一段描述危险，说明发生危险的后果以及指导如何避免危险的文字。
具有安全警告符号
戏描述危险国形符
号包含在安全替告
三角形中的图形符
文学程
垂直布笠
具有安全餐告符号
或描述危险图形符
号包含在安全警告
三角形中的图形符
水平布置
文字框
GB15052—2010/ISO13200:1995
图3双框型安全标志：图形特号框，文字框4.7双框型安全标志：两个图形符号框。见图4。第一个图形符号框布置描述危险图形符号，它可以包含一个安全替告三角形中的插述危险图形符号，也可以只有危险替告符号。第二个图形符号框布置避免危险图形符号。
具有安全警告符号
经播还危险图形符
号包含在安全警告
三角形中的图形符
描述危险图形符号框
垂直布置
图4双框型安金标志：两个图形符号框3
CR15052
20105013200.199F
GB15052—2010/IS013200.1995
具有安全警告符号
或描述危险图形符
号包含在安全替告
三角形中的图形行
描送危险图形符号情
水平布置
图4（续）
4.8在某些场合，可以对这些标准形式做适当改变。5符号框
5.1安全标志的符号框包含危险警告符号和三个警告词中的一个。5.2有一个警告词的安全标志的危险警告符号应如图5所示。包含三个警告词之一的安全标志应使用该危险警告符号。
图5包含一个替告词的安全标志的安全容告符号5.3安全标志可以根据危险情况的相对严重性所采用的替告词进行分类。5.3.1有三个警告词：危险、警售和注意。警告调警告人们存在着危险以及危险的相对严重性。5.3.2这三个警告词用于防止发生人身伤害的危险。根据对发生危险的可能性以及发生危险的可能后果的估计选择警告词。
一危险。表示即将发生的危险状况，如果不能避免，将导致死亡或者重伤。标有警告词“危险”的安全标志应当谨慎使用，它仪用予最危险的情况。警告。表示潜在的危险状况，如果不能避免，可能会导致死亡或者重伤。由警告词“暂告”认定的危险状况存在的受伤或死亡的风险程度小于由警告词“危险”认定的危险状况。注意。表示潜在的危险状况。如果不能避免，可能导致轻仿或者中等程度的伤害。警告词“注意”也可用于替告在可能导致人身伤害的场合进行不安全作业。6图形符号框
6.1安全标志中的图形符号框包括：一个描述危险的图形符号，一个避免危险的图形符号，或者只有安全警告符号。
6.2用于安全标志的图形符号有两种基本类型：描述危险和避免危险。措述危险图形符号：
措述危险图形符号表示出现危险示意图，通常是不能避免危险而产生的后果。避免危险图形符号：
避免危险图形符号表示应如何避免危险指导性示意图。4
CB 15052-2010/ISO 13200:19956.2.1一个设计完好的述危险图形符号，应使人能清楚地识别出危险并且应能生动地描绘出不遵守规定的可能后果。同样，一个设计完好的避免危险图形符号，应使人能消楚地现解避免人员触及危险的必要行动。
6.2.2尽管将两类图形符号组合到同一图形符号中非常困难，但这是可能的。最常用的是使用描述危险图形符号，避免危险图形符号用来补充或者代替文字信息。6.2.3在某些场合，可以用一个图形符号表明几种危险。然而，一般情况下应避免这样做，除非这些危险是密切相关的。
6.3在双框型安全标志上，描述危险图形符号应置于安全等告三角形内。安全臀告三角形见图6。图6安全警告三角形
6.4如果在安全警告三角形内不使用描述危险图形符号，则放一个惊叹号成为轮廊式安全警告符号见图7。
图7轮廓式安全誉告符号
7文字框
7.1安全标志的文字框包含-一些文字信息，用来单独或与图形符号框-一起措述危险，说明发生危险的可能后果及指导如何避免危险。7.2如果措述危险图形符号能充分生动地措述危险以及可能的后果，这两方面信息中的一个或者两个都可以从文字框中删除。同样，如果避免危险图形符号能充分生动地说明如何避免危险，这方面的信息也可以从文字框中删除。如果没有图形符号，文字框中必须包含上述三方面的信息。可能的话，信息应用简单句述。
8语言，翻译以及多语种安全标准8.1包合警告词或文字信息的安全标志应采用中文。不带文字的安全标志显然不带要进行语言译。然而，作为使用无文字安全标志的产品应具备下述两个条件：5
GB15052
2010/S013200:1995
GB15052—2010/IS013200:1995
一种特殊的安全标志，可指导操作者从操作于册中查找产品所使用的安全标志的说明；与无文字安全标志相对应的文字信息，用中文写在操作手册中。8.2图8所示为中文、英文，法文及德文四语种“阅读操作手册”安全标志示例。也允许使用其他儿种语言，或者只使用一种语言，只娶其中包含产品使用地区的语言。中文
使用前存细阅读操作手班，
操作中应通守安全规程和
使用说明书，
arauhdnnostrr
themachine.Obserye
nstruclionsand sefety
deseauritesvantlamiseer
tenlrcompte
encourdutillBationdeka
uornhotrob
Betesananoo
Sichemeit shireise lesen
图8具有中文、英文、法文、德文四语种“阅读操作手册”安全标志示例8.3图9所示为无文字“阅读操作手册”安全标志示例，它可代替图8所示的单语种或多语种安全标志。
图9无文字“阅读操作手册”安全标志示例9安全标志的颜色
9.1符号框的颜色
符号框的颜色取决于所选择的警告词。GB15052—-2010/IS013200:19959.1.1危险标志的符号框应为红底白字。安全警告符号应为白色三角形中的红色惊叹号（见图5）。9.1.2警告标志的符号框应为桔黄色底黑字。安全警告符号应为黑色三角形中的桔黄色惊叹号（见图5）。9.1.3注意标志的符号框应为黄底黑字。安全替告符号为黑色三角形中黄色惊叹号（见图5）。9.2图形符号框的颜色
图形符号框的颤色取决于安全标志是否包含三个警告词之一。9.2.1包含一个警告词的安全标志图形符号框应为白底黑图。9.2.2包含安全警告三形或轮廓式安全警告符号的安全标志图形符号应为黄底黑图。9.2.3其他颜色(例如：红色代表火)可用来强调图形符号的特殊方面。9.2.4如果用×或者表示禁止行为的文字（见附录D中D.9），这些符号应为红色。9.3文字框的颜色
文字框的颜色取决于安全标志是否包含三个警告词之一。9.3.1包含-~个暂告词的安全标志文字框应为黑底白字或白底黑字。9.3.2无替告词的安全标志文字框应为黄底黑字或白底黑字。9.4边框的颜色
逆框的额色取决于所选的警告词以及安全标志是否包含安全警告三角形。9.4.1警告词为危险的安全标志的边框应为红色。如果必须将安全标志与附着面的额色区分开，可使用白色的附加外边裙。
9.4.2警皆词为警告的安全标志的边框应为桔黄色。如果必须将安全标志与附着面的颜色区分开，可使用白色或黑色的附加外迈框。9.4.3警告词为注意的安全标志的框应为费色。如果必须将安全标志与附着面的颜色区分开，可使用白色或黑色的附加外边框。bzxZ.net
9.4.4包含安全警告三角形的安全标志的边框应为黄色。如果必须将安全标志与附着面的额色区分开，可使用白色或黑色附加外边框。9.5各框之间分界线的颜色
各框之间的分界线应为熙色。
10尺寸
安全标志的推荐尺寸（单位为mm）见（图10～图13）。根据需要，尺寸可大些或小些。比例可以按要改变，以提供足够大的符号框或者为文字框提供足够的空间，确保字体消晰可见。单位为毫米
特号链
文字程
华直布置
边概宽度=4
因南半经边指资班
图10推荐尺寸：双框型：符号框，文字框7
