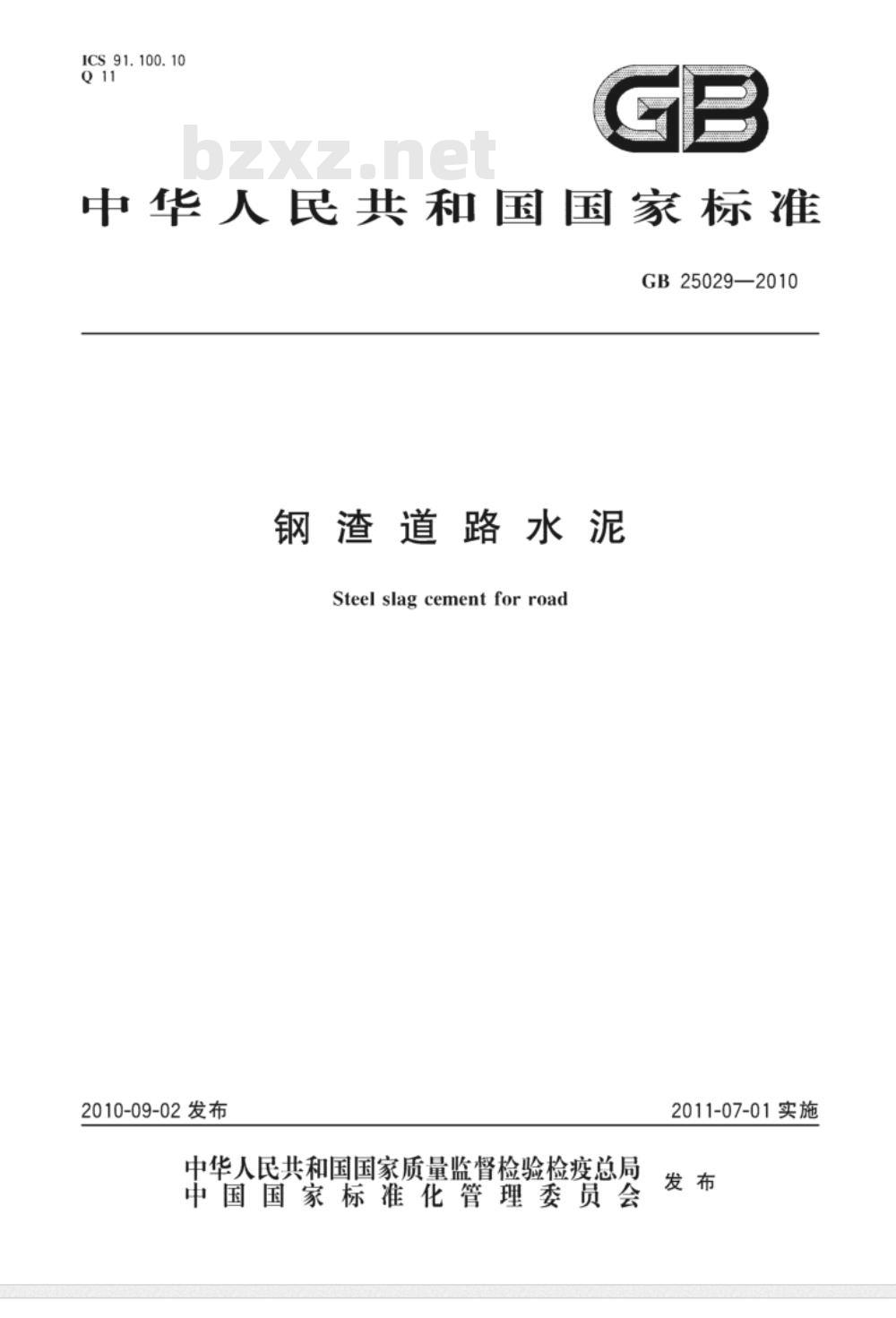

【国家标准(GB)】 钢渣道路水泥

ICS 91. 100. 10
中华人民共和国国家标准
GB25029—2010
钢渣道路水泥
Steel slagcementforroad
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-07-01实施

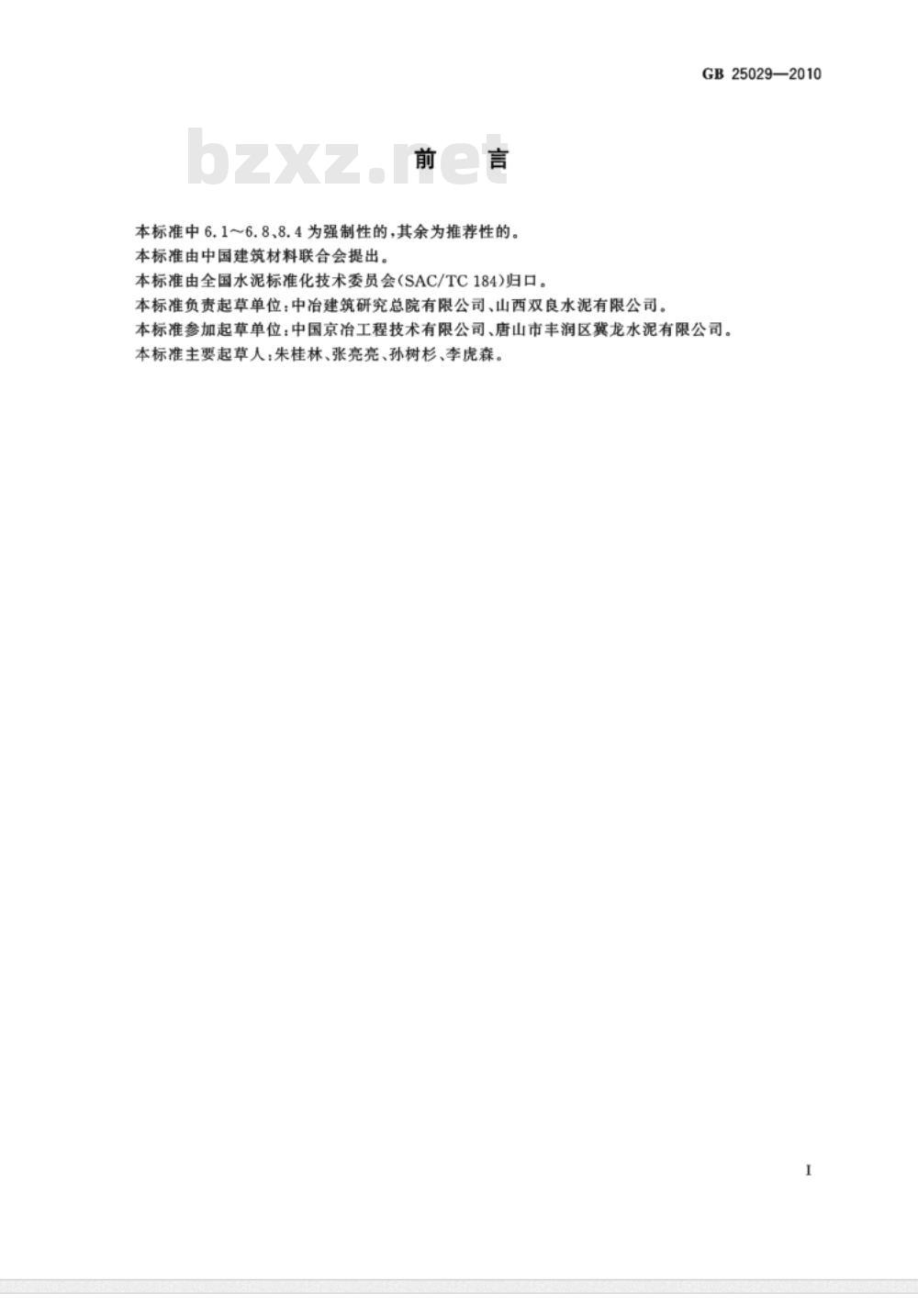

本标准中6.1~6.8、8.4为强制性的，其余为推荐性的。本标准由中国建筑材料联合会提出。本标准由全国水泥标准化技术委员会(SAC/TC184)归口。本标准负责起草单位：中冶建筑研究总院有限公司、山西双良水泥有限公司。GB25029—2010
本标准参加起草单位：中国京冶工程技术有限公司、唐山市丰润区冀龙水泥有限公司。本标准主要起草人：朱桂林、张亮亮、孙树杉、李虎森。1范围

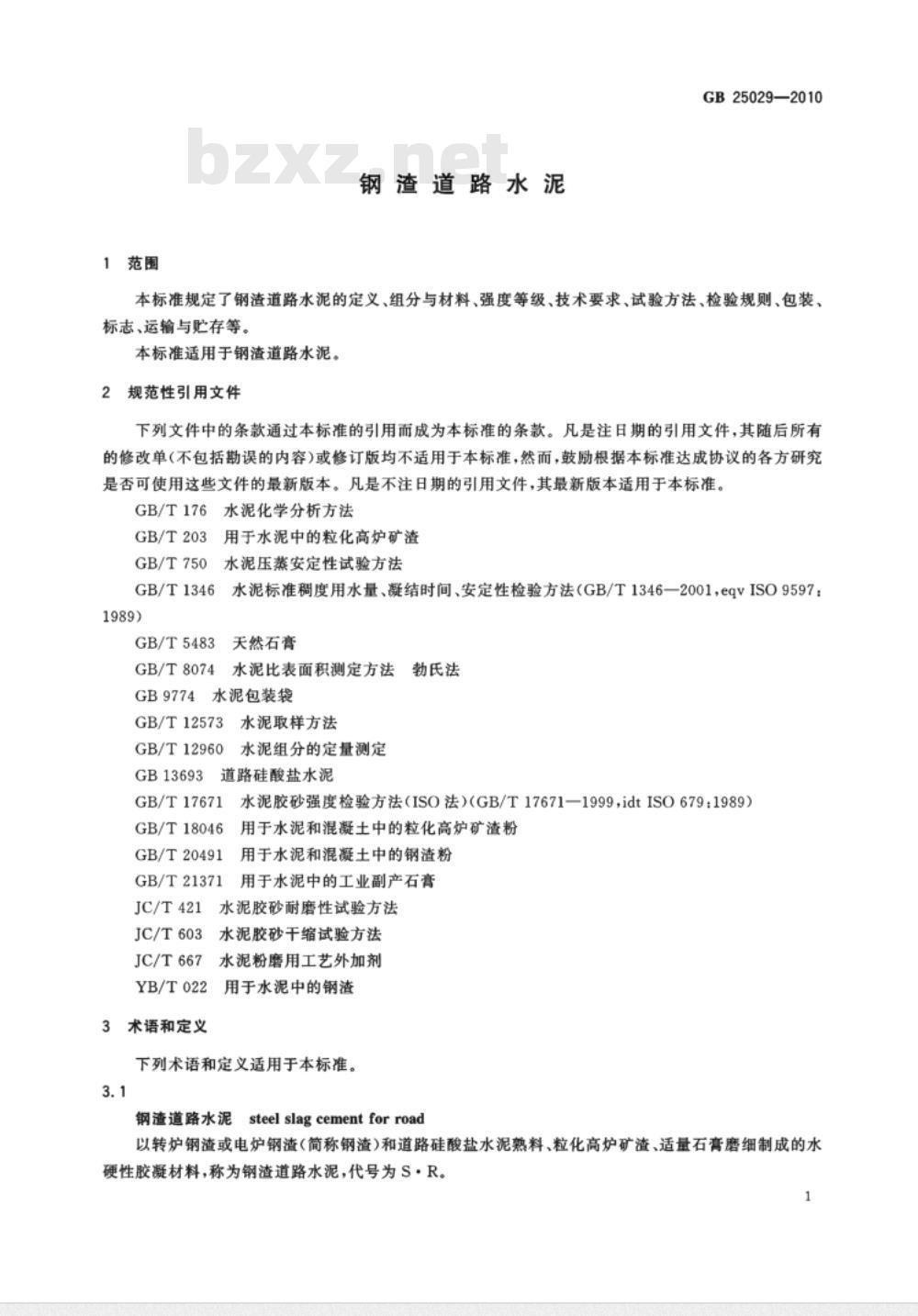

钢渣道路水泥
GB25029—2010
本标准规定了钢渣道路水泥的定义、组分与材料、强度等级、技术要求、试验方法、检验规则、包装、标志、运输与贮存等。
本标准适用于钢渣道路水泥。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法
GB/T203
GB/T750
用于水泥中的粒化高炉矿渣
水泥压蒸安定性试验方法
水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T1346一2001，eqvISO9597：GB/T1346
GB/T5483
GB/T8074
GB9774
天然石膏
水泥比表面积测定方法勃氏法
水泥包装袋
GB/T12573
GB/T12960
GB13693
水泥取样方法
水泥组分的定量测定
道路硅酸盐水泥
GB/T17671
GB/T18046
GB/T20491
GB/T21371
JC/T421
JC/T603
JC/T667
YB/T022
3术语和定义
水泥胶砂强度检验方法（ISO法）(GB/T17671—1999，idtISO679：1989）用于水泥和混凝土中的粒化高炉矿渣粉用于水泥和混凝土中的钢渣粉
用于水泥中的工业副产石膏
水泥胶砂耐磨性试验方法
水泥胶砂干缩试验方法
水泥粉磨用工艺外加剂
用于水泥中的钢渣
下列术语和定义适用于本标准。3.1
steel slagcementfor road
钢渣道路水泥
以转炉钢渣或电炉钢渣（筒称钢渣）和道路硅酸盐水泥熟料、粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为钢渣道路水泥，代号为S·R。1
GB25029—2010

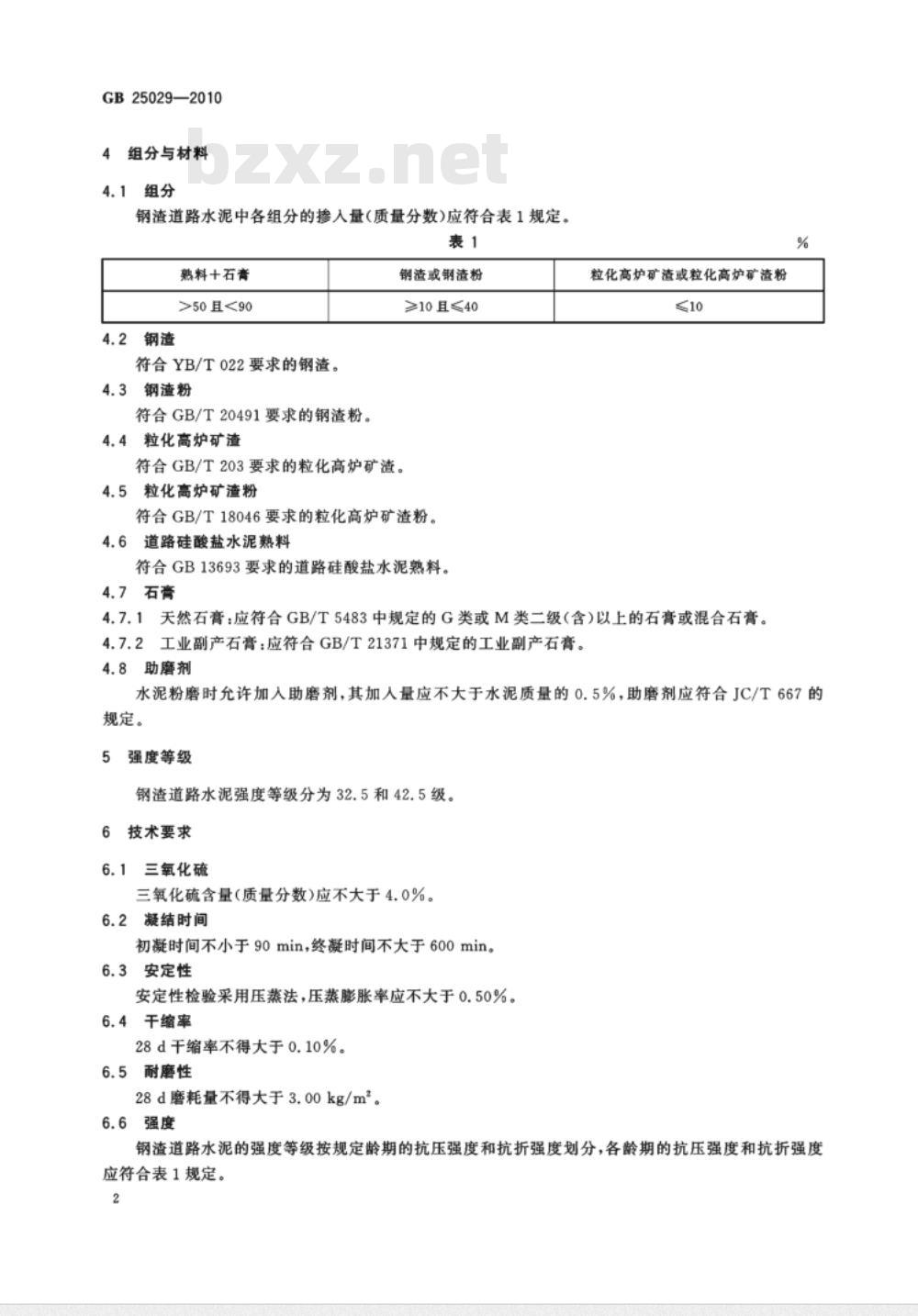

组分与材料
钢渣道路水泥中各组分的掺入量(质量分数)应符合表1规定。表1
熟料十石膏
>50且<90
4.2钢渣
符合YB/T022要求的钢渣。免费标准下载网bzxz
4.3钢渣粉
符合GB/T20491要求的钢渣粉。
4.4粒化高炉矿渣
钢渣或制渣粉
≥10且≤40
符合GB/T203要求的粒化高炉矿渣。4.5粒化高炉矿渣粉
符合GB/T18046要求的粒化高炉矿渣粉。4.6道路硅酸盐水泥熟料
符合GB13693要求的道路硅酸盐水泥熟料。4.7石膏
粒化高炉矿渣或粒化高炉矿渣粉≤10
4.7.1天然石膏：应符合GB/T5483中规定的G类或M类二级（含）以上的石膏或混合石膏4.7.2工业副产石膏：应符合GB/T21371中规定的工业副产石膏。4.8助磨剂
水泥粉磨时允许加人助磨剂，其加人量应不大于水泥质量的0.5%，助磨剂应符合JC/T667的规定。
强度等级
钢渣道路水泥强度等级分为32.5和42.5级。6技术要求
三氧化硫
三氧化硫含量（质量分数)应不大于4.0%。6.2凝结时间
初凝时间不小于90min，终凝时间不大于600min。6.3安定性
安定性检验采用压蒸法，压蒸胀率应不大于0.50%。6.4干缩率
28d干缩率不得大于0.10%。
6.5耐磨性
28d磨耗量不得大于3.00kg/m。
6.6强度
钢渣道路水泥的强度等级按规定龄期的抗压强度和抗折强度划分，各龄期的抗压强度和抗折强度应符合表1规定。
强度等级
比表面积

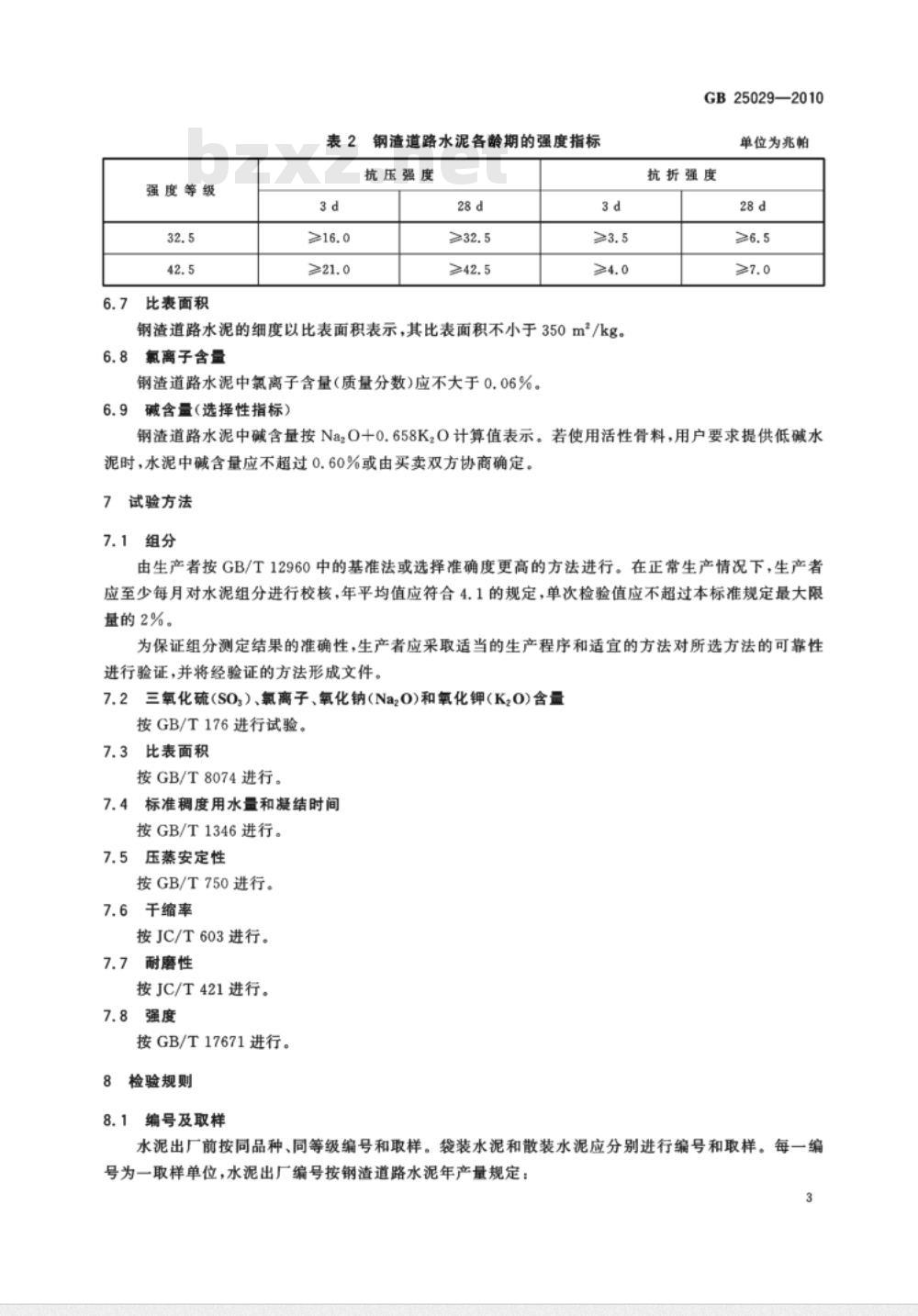

表2钢渣道路水泥各龄期的强度指标抗压强度
钢渣道路水泥的细度以比表面积表示，其比表面积不小于350m*/kg。6.8氯离子含量
钢渣道路水泥中氯离子含量（质量分数)应不大于0.06%。碱含量(选择性指标）
GB25029—2010
单位为兆帕
抗折强度
钢渣道路水泥中碱含量按Naz0十0.658K，0计算值表示。若使用活性骨料，用户要求提供低碱水泥时，水泥中碱含量应不超过0.60%或由买卖双方协商确定。试验方法
7.1组分
由生产者按GB/T12960中的基准法或选择准确度更高的方法进行。在正常生产情况下，生产者应至少每月对水泥组分进行校核，年平均值应符合4.1的规定，单次检验值应不超过本标准规定最大限量的2%。
为保证组分测定结果的准确性，生产者应采取适当的生产程序和适宜的方法对所选方法的可靠性进行验证，并将经验证的方法形成文件。2三氧化硫(SO）、氯离子、氧化钠（NazO)和氧化钾（K,O)含量7.2
按GB/T176进行试验。
7.3比表面积
按GB/T8074进行。
7.4标准稠度用水量和凝结时间
按GB/T1346进行。
7.5压蒸安定性
按GB/T750进行。
6干缩率
按JC/T603进行。
7.7耐磨性
按JC/T421进行。
7.8强度
按GB/T17671进行。
检验规则
8.1编号及取样
水泥出厂前按同品种、同等级编号和取样。袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位，水泥出厂编号按钢渣道路水泥年产量规定：3
GB25029—2010
10方t以上，不超过400t为一编号；10方t以下，不超过200t为一编号。取样方法按GB12573进行。当散装水泥运输工具的容量超过该厂规定出厂编号吨数时，允许该编号的数量超过取样规定吨数。取样应有代表性。可连续取，亦可从20个以上不同部位取等量样品，总量至少14kg。所取样品应按本标准第8章规定的方法进行出厂检验。8.2水泥出厂
经确认水泥各项技术指标及包装质量符合要求时方可出厂。8.3出厂检验
出厂检验项目为6.1～6.8规定的技术要求。8.4判定规则
8.4.1检验结果符合6.1~6.8的规定为合格品。8.4.2检验结果不符合6.1～6.8中的任何一项技术要求为不合格品。8.5检验报告
检验报告内容应包括出厂检验项目、混合材品种和掺加量、石膏和助磨剂的品种及掺加量及合同约定的其他技术要求。当用户需要时，生产者应在水泥发出之日起7d内寄发除28d强度、干缩率和耐磨性以外的各项试验结果，28d强度、干缩率和耐磨性数值，应在水泥发出日起32d内补报。8.6交货与验收
8.6.1交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。卖方有告知买方验收方法的责任。当无书面合同或协议，或未在合同、协议中注明验收方法的，卖方应在发货票上注明“以本厂同缩号水泥的检验报告为验收依据”学样。8.6.2以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为28kg，缩分为二等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。水泥安定性仲裁检验时，应在取样之日起10d以内完成。8.6.3以生产者同编号水泥的检验报告为验收依据时，在发货前或交货时买方在同编号水泥中取样，双方共同签封后由卖方保存90d，或认可卖方自行取样、签封并保存90d的同编号水泥的封存样。
在90d内，买方对水泥质量有疑间时，则买卖双方将共同认可的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。9包装、标志、运输与贮存
9.1包装
水泥可以袋装或散装，袋装水泥每袋净含量50kg，且不得少于标志质量的99%；随机抽取20袋总质量（含包装袋）不得少于1000kg。其他包装形式由供需双方协商确定，但有关袋装质量要求，必须符合上述原则规定。水泥包装袋应符合GB9774的规定。9.2标志
水泥袋上应清楚标明：执行标准、型号、代号、强度等级、生产者名称、生产许可证标志（QS)及编号4
出厂编号、包装日期、净含量。包装袋两侧应印有水泥名称和等级，用黑色印刷。散装发运时应提交与袋装标志相同内容的卡片。9.3
运输与贮存
GB25029—2010
水泥在运输与贮存时不得受潮和混入杂物，不同型号和强度等级的水泥在贮运中避免混杂。GB25029-2010
中华人民共
国家标准
钢渣道路水泥
GB 25029—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16
2010年10月第一版
印张0.75字数10千字
2010年10月第一次印刷
书号：1550661-40419
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
