【国家标准(GB)】 建筑给水排水制图标准

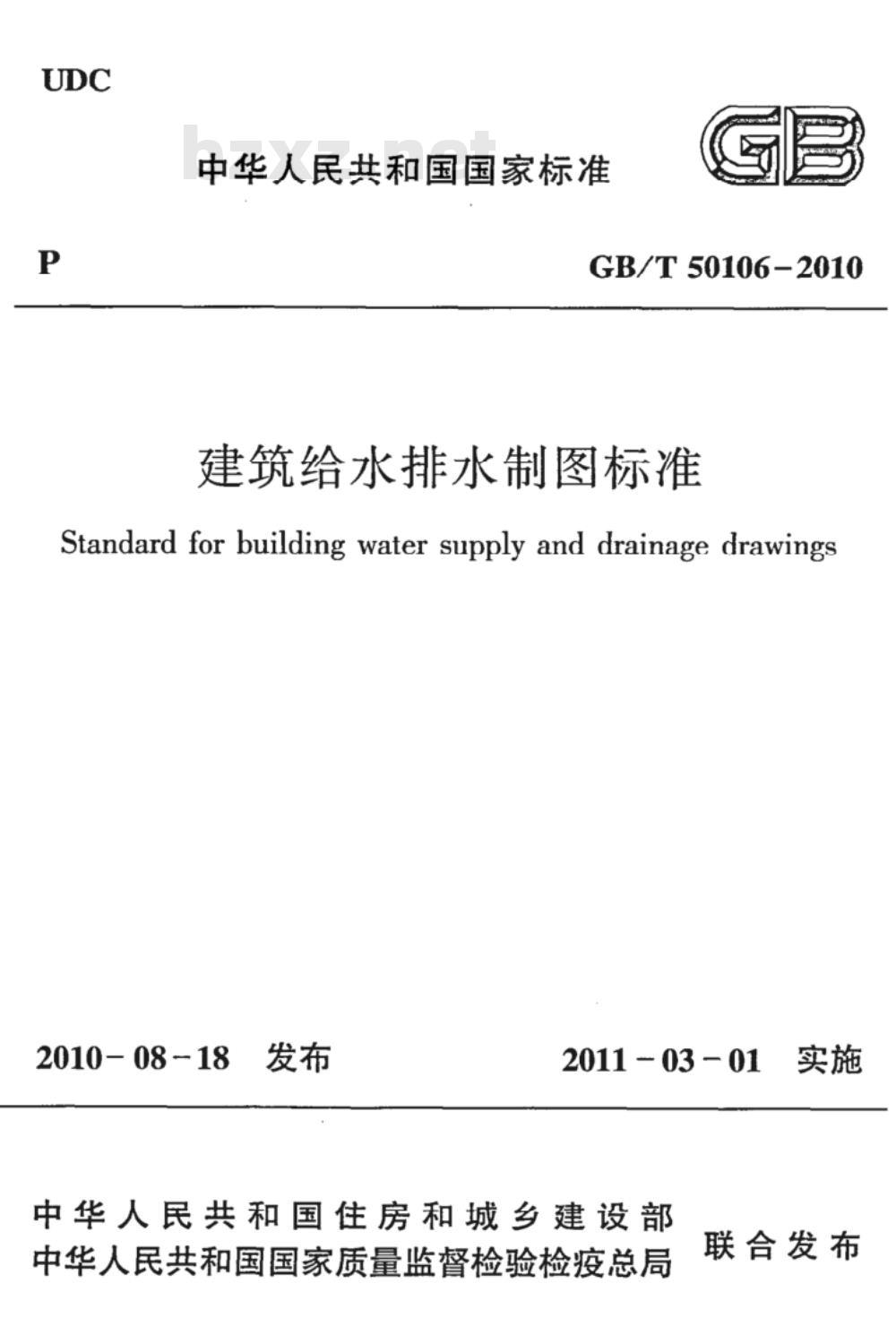

中华人民共和国国家标准
GB/T50106-2010
建筑给水排水制图标准
Standard for building water supply and drainage drawings2010-08-18
2011 - 03 - 01
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局实施
联合发布
中华人民共和国国家标准
建筑给水排水制图标准
Standard for building water supply and drainage drawingsGB/T50106-2010

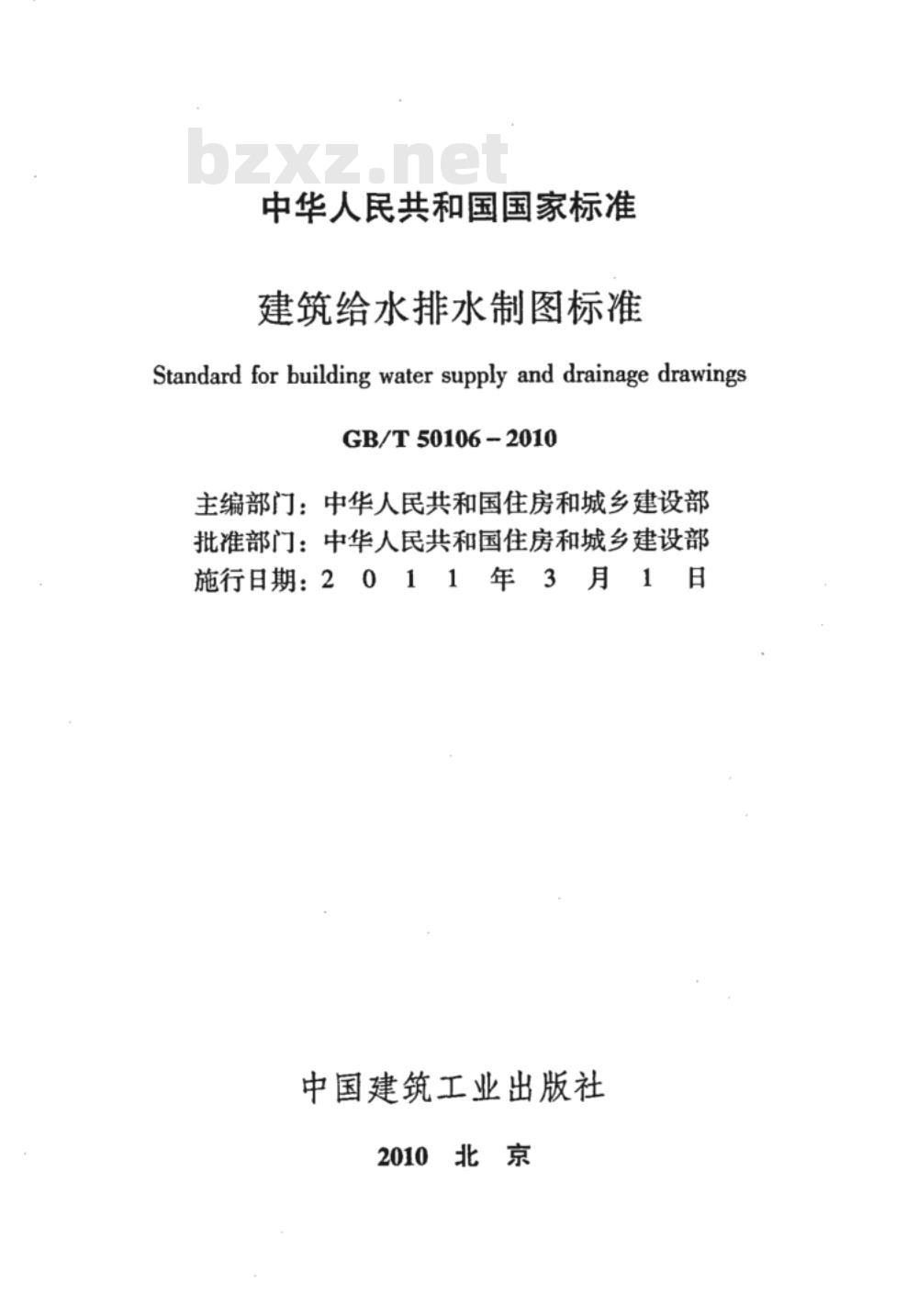

主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：2011年3月1日
中国建筑工业出版社
2010北京
中华人民共和国国家标准
建筑给水排水制图标准
Standard for building water supply and drainage drawingsGB/T50106-2010

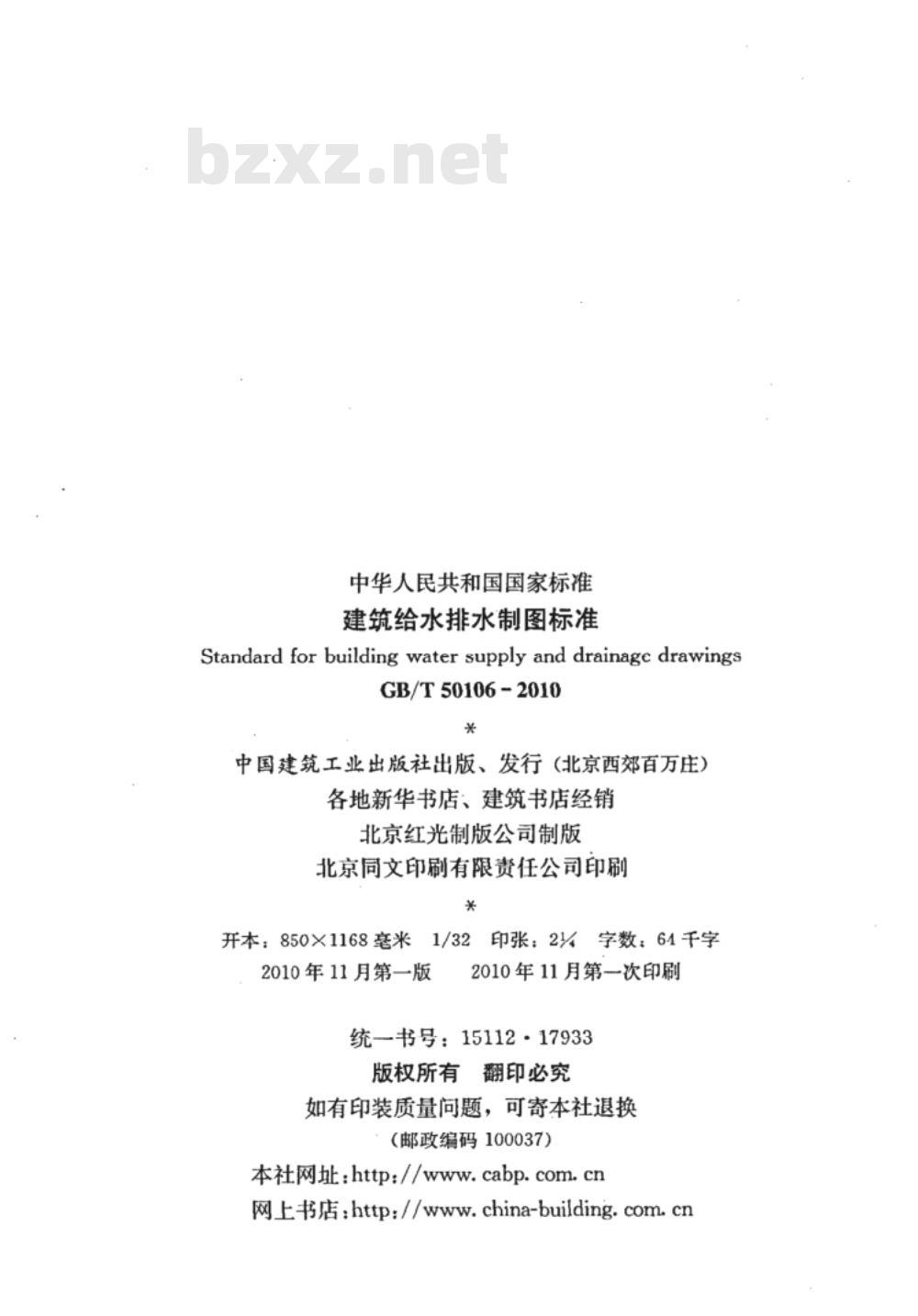

中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销
北京红光制版公司制版免费标准bzxz.net
北京同文印刷有限责任公司印刷*
开本：850×1168毫米1/32印张：2六字数：64千字2010年11月第一版
2010年11月第一次印刷
统书号：15112·17933
版权所有翻印必究
如有印装质量问题，可寄本社退换（邮政编码100037）
本社网址：http：//www.cabp.com.cn网上书店http：//www.china-building.com.cn中华人民共和国住房和城乡建设部公告

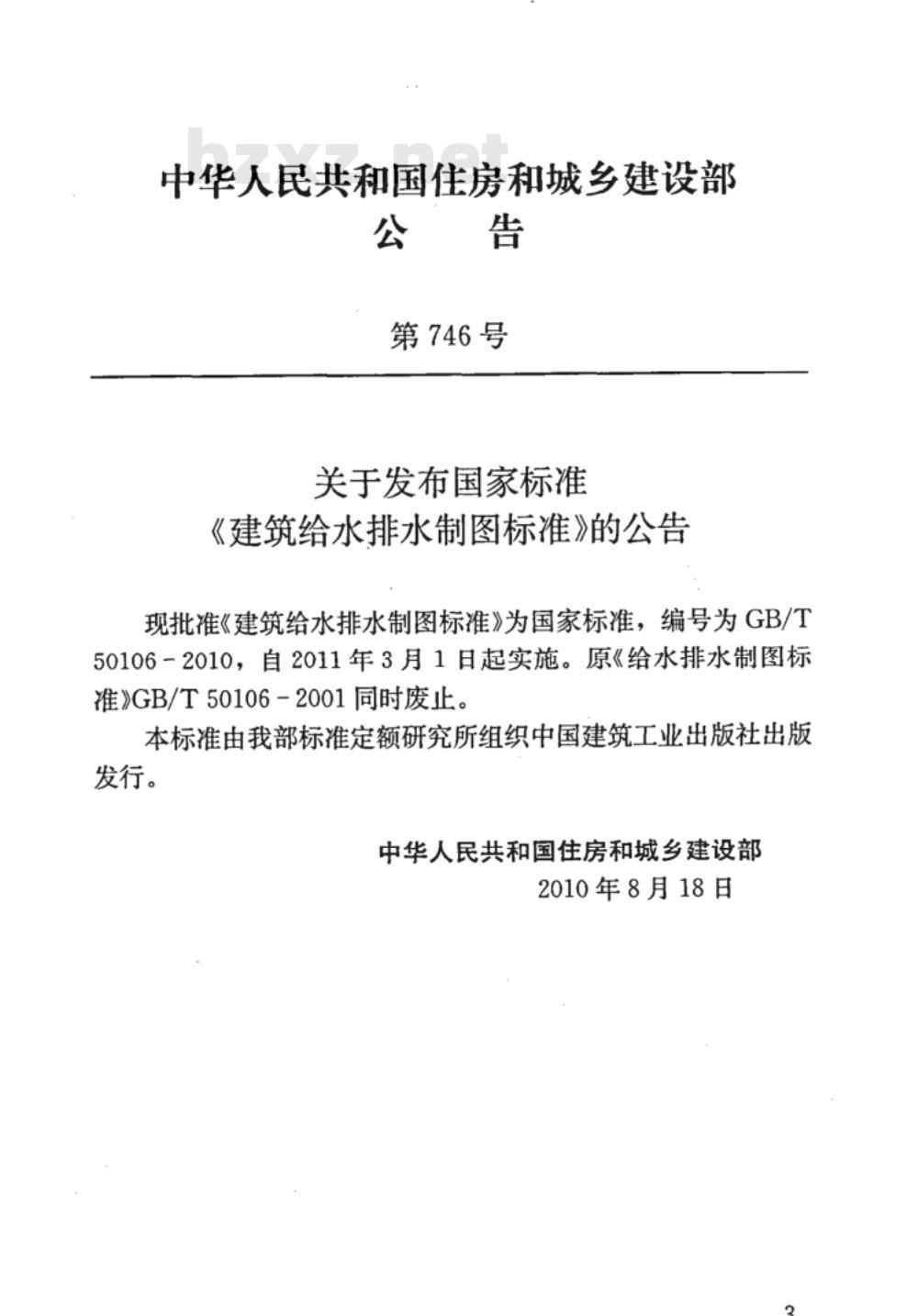

第746号
关于发布国家标准
《建筑给水排水制图标准》的公告现批准《建筑给水排水制图标准》为国家标准，编号为GB/T50106-2010，自2011年3月1日起实施。原《给水排水制图标准》GB/T50106-2001同时废止。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2010年8月18日

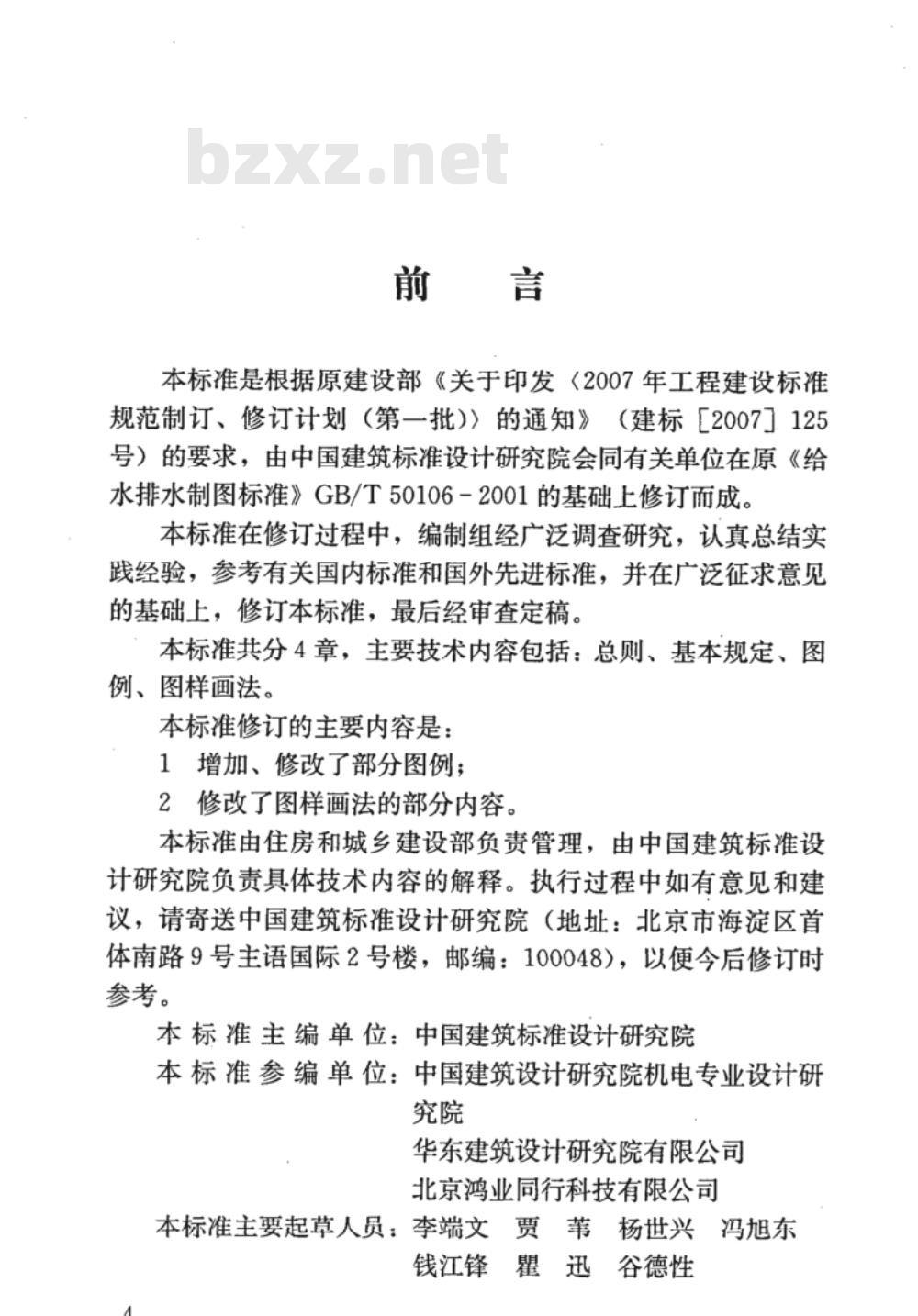

本标准是根据原建设部《关于印发《2007年工程建设标准规范制订、修订计划（第一批）》的通知》（建标［2007125号）的要求，由中国建筑标准设计研究院会同有关单位在原《给水排水制图标准》GB/T50106-2001的基础上修订而成。本标准在修订过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国内标准和国外先进标准，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。本标准共分4章，主要技术内容包括：总则、基本规定、图例、图样画法。
本标准修订的主要内容是：
1增加、修改了部分图例
2修改了图样画法的部分内容。
本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑标准设计研究院（地址：北京市海淀区首体南路9号主语国际2号楼，邮编：100048），以便今后修订时参考。
本标准主编单位：中国建筑标准设计研究院本标准参编单位：中国建筑设计研究院机电专业设计研究院
华东建筑设计研究院有限公司
北京鸿业同行科技有限公司
本标准主要起草人员：李端文贾革杨世兴冯旭东钱江锋瞿迅谷德性
本标准主要审查人员：罗继杰崔长起任向东郑克白
伍果毅薛英超
王婷宋孝春
郑小梅满孝新
基本规定
比例·
标高·
管径：
图样画法·
一般规定
图号和图纸编排
图样布置
建筑给水排水平面图
管道系统图
目藍次
局部平面放大图、剖面图
4.8水净化处理流程图
本标准用词说明
引用标准名录
附：条文说明
General Provisions :
Basic Requirements
Elevation
Diameterof Pipe
2.5Numberof Pipe
3Legend
4Drawing Method
Contents
General Requirements:
NumberingandArrangement ofDrawing4.2
Layoutof Drawing
General Layout
Plan of Building Water Supply and Drainage .SystemDiagramofPipeline..
PartialEnlargedPlane，Section4.7
4.8WaterPurificationandTreatmentProcessFlowExplanationofWordinginThisStandardListofQuotedStandards
Addition:Explanation of Provisions2
1总．则　
1.0.1为了统一建筑给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。1.0.2本标准适用于计算机制图和手工制图方式绘制的图样。本标准适用于建筑给水排水专业的下列工程制图：1.0.3
新建、改建、扩建工程的各阶段设计图、竣工图；总图设计图、竣工图；
原有建筑物、构筑物、总图的实测图；通用设计图、标准设计图。
本制图标准应按下列规定与现行国家标准《房屋建筑制图统一标准》GB/T50001配合使用：1本标准有规定的，均应按本标准执行：2本标准无规定的，而现行国家标准《房屋建筑制图统标准》GB/T50001有规定的内容，均应按现行国家标准《房屋建筑制图统一标准》GB/T50001的有关规定执行。1.0.5建筑给水排水专业制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
2基本规定　
2.1图线
2.1.1图线的宽度6，应根据图纸的类型、比例和复杂程度，按现行国家标准《房屋建筑制图统一标准》GB/T50001中的规定选用。线宽b宜为0.7mm或1.0mm。2.1.2建筑给水排水专业制图，常用的各种线型宜符合表2.1.2的规定。
粗实线
粗虚线
中粗实线
中粗虚线
中实线
中虚线
新设计的各种排水和其他重
力流管线
新设计的各种排水和其他重
力流管线的不可见轮廊线
新设计的各种给水和其他压
力流管线；原有的各种排水和
其他重力流管线
新设计的各种给水和其他压
力流管线及原有的各种排水和
其他重力流管线的不可见轮
给水排水设备、零（附）件
的可见轮廓线，总图中新建的
建筑物和构筑物的可见轮廊线；原有的各种给水和其他压力流
给水排水设备、零（附）件
的不可见轮廊线；总图中新建
的建筑物和构筑物的不可见轮
廊线；原有的各种给水和其他
压力流管线的不可见轮廓线
细实线
细虚线
单点长画线
折断线
波浪线
规定。
续表2.1.2
建筑的可见轮廊线；总图中
原有的建筑物和构筑物的可见
轮廊线；制图中的各种标注线
建筑的不可见轮腕线；总图
中原有的建筑物和构筑物的不
可见轮廊线
中心线、定位轴线
断开界线
平面图中水面线；局部构造
层次范围线；保温范围示意线
建筑给水排水专业制图常用的比例，宜符合表2.2.1的表2.2.1常用比例
区域规划图
区域位置图
总平面图
管道纵断面图
水处理厂（站）平面图
水处理构筑物、设备
间、卫生间，泵房平、部
1：50000、1；25000、1
10000、1：5000、1：2000
1:1000、1：500、1：300
竖向1：200、1：100、1：50
纵向1：1000、1：500、1：300
1:500、1：200、1100
1:100、1:50、1:40、1:30
宜与总图专业
宜与总图专业
