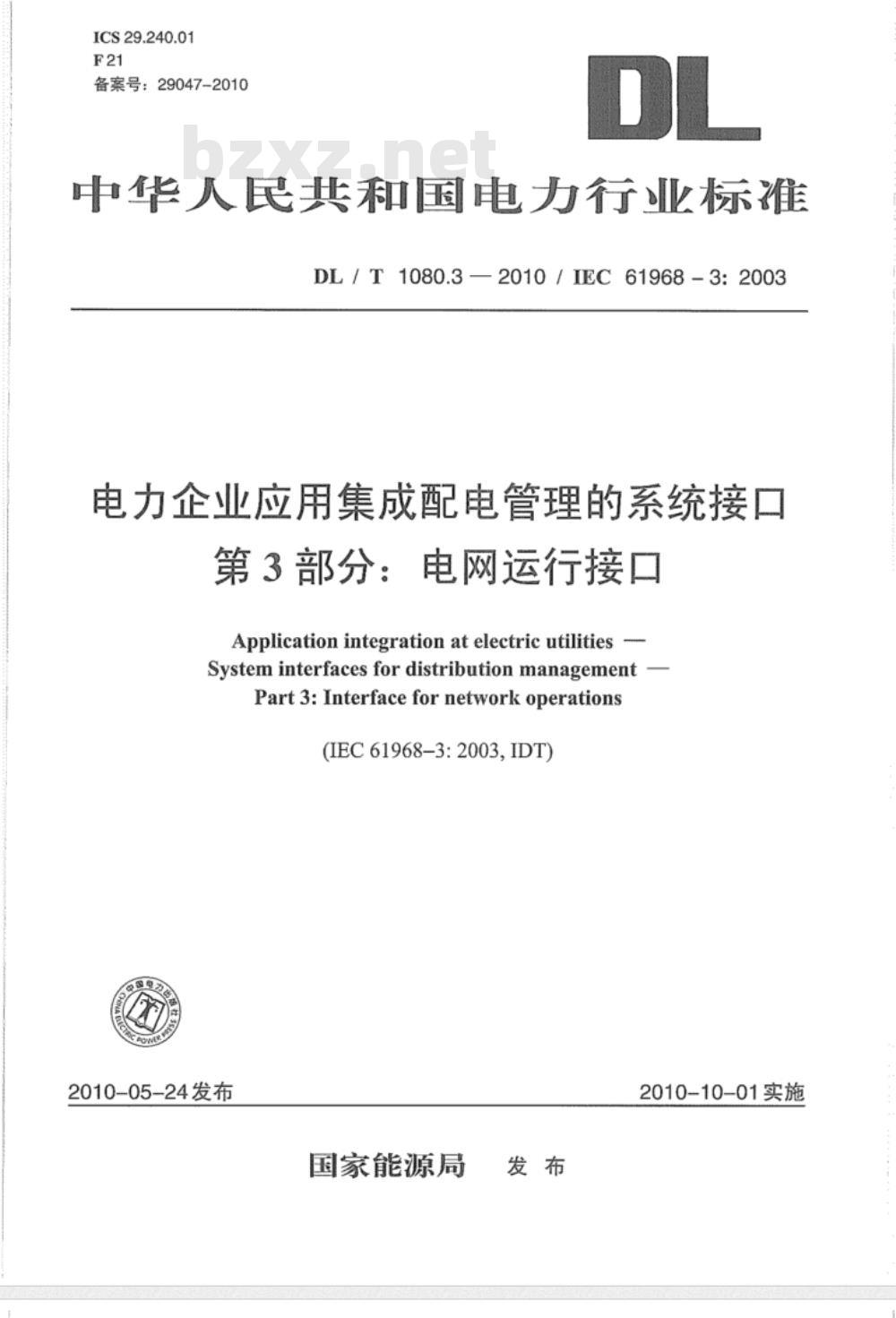

【电力行业标准(DL)】 电力企业应用集成 配电管理的系统接口 第3部分：电网运行接口

ICS29.240.01
备案号：29047-2010
中华人民共和国电力行业标准
DL/T1080.3—2010/IEC61968-3:2003电力企业应用集成配电管理的系统接口第3部分：电网运行接口免费标准bzxz.net
Application integration at electric utilities-SysteminterfacesfordistributionmanagementPart 3: Interfacefor network operations(IEC61968-3:2003,IDT)
2010-05-24发布
国家能源局
2010-10-01实施

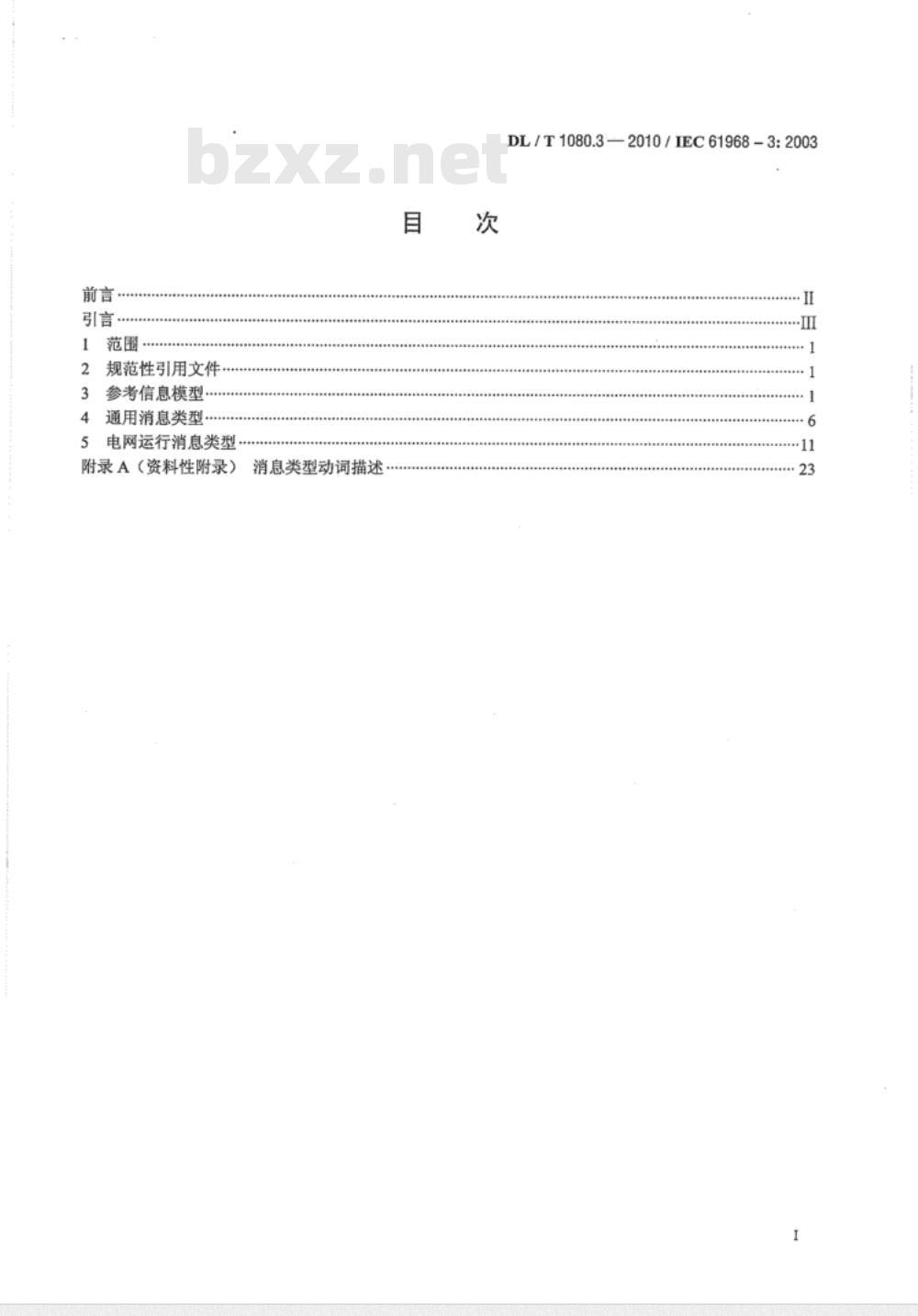

1范围
2规范性引用文件
3参考信息模型
4通用消息类型
5电网运行消息类型
附录A（资料性附录）
消息类型动词描述
DL/T1080.32010/IEC619683:2003I

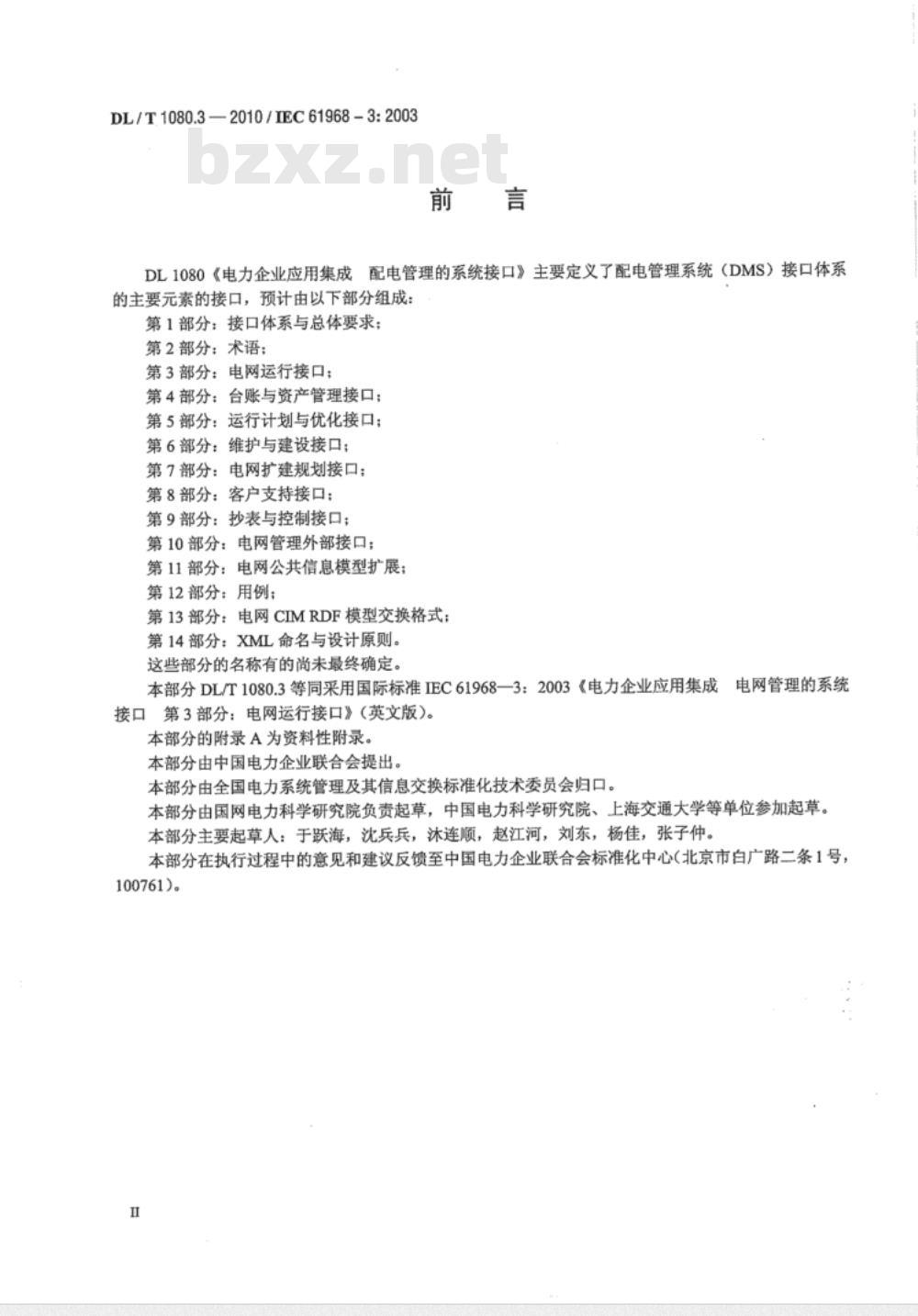

DL/T1080.3—2010/IEC61968-3:2003前言
配电管理的系统接口》主要定义了配电管理系统（DMS）接口体系DL1080《电力企业应用集成
的主要元素的接口，预计由以下部分组成：第1部分：接口体系与总体要求；第2部分：术语：
第3部分：电网运行接口；
第4部分：台账与资产管理接口；第5部分：运行计划与优化接口；第6部分：维护与建设接口；
第7部分：电网扩建规划接口；
第8部分：客户支持接口：
第9部分：抄表与控制接口；
第10部分：电网管理外部接口；第11部分：电网公共信息模型扩展；第12部分：用例；
第13部分：电网CIMRDF模型交换格式：第14部分：XML命名与设计原则。这些部分的名称有的尚未最终确定。本部分DL/T1080.3等同采用国际标准IEC61968一3：2003《电力企业应用集成电网管理的系统接口第3部分：电网运行接口》（英文版）。本部分的附录A为资料性附录。
本部分由中国电力企业联合会提出。本部分由全国电力系统管理及其信息交换标准化技术委员会归口。本部分由国网电力科学研究院负责起草，中国电力科学研究院、上海交通大学等单位参加起草。本部分主要起草人：于跃海，沈兵兵，沐连顺，赵江河，刘东，杨佳，张子仲。本部分在执行过程中的意见和建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761)。

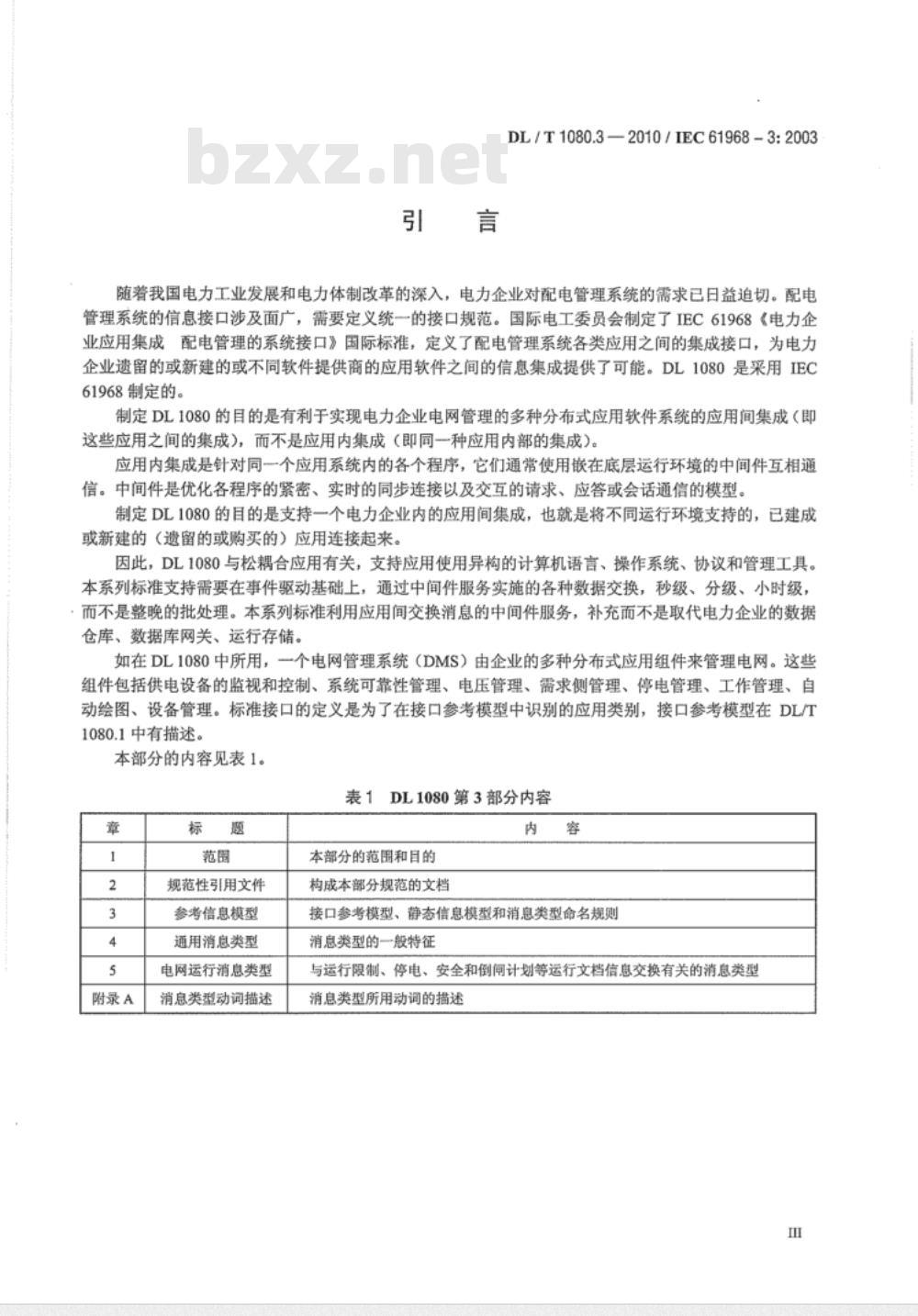

DL/T1080.32010/IEC61968-3:2003随着我国电力工业发展和电力体制改革的深入，电力企业对配电管理系统的需求已日益迫切。配电管理系统的信息接口涉及面广，需要定义统一的接口规范。国际电工委员会制定了IEC61968《电力企业应用集成配电管理的系统接口》国际标准，定义了配电管理系统各类应用之间的集成接口，为电力企业遗留的或新建的或不同软件提供商的应用软件之间的信息集成提供了可能。DL1080是采用IEC61968制定的。
制定DL1080的目的是有利于实现电力企业电网管理的多种分布式应用软件系统的应用间集成（即这些应用之间的集成），而不是应用内集成（即同一种应用内部的集成）。应用内集成是针对同一个应用系统内的各个程序，它们通常使用嵌在底层运行环境的中间件互相通信。中间件是优化各程序的紧密、实时的同步连接以及交互的请求、应答或会话通信的模型。制定DL1080的目的是支持一个电力企业内的应用间集成，也就是将不同运行环境支持的，已建成或新建的（遗留的或购买的）应用连接起来。因此，DL1080与松耦合应用有关，支持应用使用异构的计算机语言、操作系统、协议和管理工具。本系列标准支持需要在事件驱动基础上，通过中间件服务实施的各种数据交换，秒级、分级、小时级，而不是整晚的批处理。本系列标准利用应用间交换消息的中间件服务，补充而不是取代电力企业的数据仓库、数据库网关、运行存储。如在DL1080中所用，一个电网管理系统（DMS）由企业的多种分布式应用组件来管理电网。这些组件包括供电设备的监视和控制、系统可靠性管理、电压管理、需求侧管理、停电管理、工作管理、自动绘图、设备管理。标准接口的定义是为了在接口参考模型中识别的应用类别，接口参考模型在DL/T1080.1中有描述。
本部分的内容见表1。
表1DL1080第3部分内容
附录A
规范性引用文件
参考信息模型
通用消息类型
电网运行消息类型
消息类型动词描述
本部分的范围和目的
构成本部分规范的文档
接口参考模型、静态信息模型和消息类型命名规则消息类型的一般特征
与运行限制、停电、安全和倒闸计划等运行文档信息交换有关的消息类型消息类型所用动调的描述
1范围
DL/T1080.3—2010/IEC61968-3:2003电力企业应用集成配电管理的系统接口第3部分：电网运行接口
DL1080标准完整定义了用于配电管理系统接口体系主要部件的接国。DL/T1080.1明确并建立了基于接口参考模型的标准接口需求。DLT1080.3～1080.10规定了接口参考模型所描述的每个主要业务功能相关的接口。
在DL1080标准中，企业用DMS系统管理配电网络的各种分布式应用组件组成。这些组件的功能包括输电设备的监视和控制、保证系统可靠性的管理过程电压管理、需求侧管理、停电管理、工作管理、自动绘图和设备管理等。DL1080标准仅限予接口定义，与实现方式无关。它提供在不同计算机系统、平台和语言之间的互操作。满足接口要求的实现方法和技术不属于本标准的范围，本标准只规定接口本身本部分规定了消息类型集合的信息内容，可以用消息类型支持很多与电网运行相关的业务功能。在本部分中定义的消息类型的典型应用包括外部系统的数据获取、故障隔离、故障恢复、事故管理、设备维护与运行等。
DL1080标准的第12部分将给出用来说明DL1080标准所定义的消息类型的典型用法的综合场景或用例。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适于本部分。
DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备基本通信结构兼容逻辑节
点类和数据类（IEC6185022003，IDT）DL/T1080.1电力企业应用集成配电管理的系统接口第1部分：接口体系和总体要求（IEC61968-1：2003，IDT)
3参考信息模型
3.1概述
本部分定义的消息类型以被称为DL1080标准接口参考模型的DMS业务功能和组件的逻辑划分为基础。
消息类型的内容以静态信息模型为基础，以保证域名和数据类型的一致性。每一个消息类型定义为从公共信息模型（CIM）类复制来的域集。本部分定义的消息类型是为了满足大多数典型应用的需要。在某些工程应用中，可能要求使用例如DL/T1080.1中描述的方法来修改域集。3.2接口参考模型
DL1080标准不对供应商提供的应用或系统做具体规定，而是希望采用一个具体的（物理的）应用来反映本部分所列出来的抽象的（逻辑的）一个或多个组件的功能，这些抽象组件由DL/T1080.1的接口参考模型的业务功能分组。
DL/T1080.3-2010/IEC61968-3:2003在DL1080中，抽象组件这个术语用来指系统软件的部分。它支持第3～10部分所定义的一个或多个接口，并不意味着符合标准的软件必须作为单独的模块来提交。DL1080的第1部分描述了所有抽象组件通用的基础服务。同时，在第3～10部分定义了用于抽象组件的特定类型的信息交换细节。DL1080规定了：
如果一个应用间的基本设施提供DL/T1080.1定义的服务，至少支持两个应用符合DL1080的a)
第3～10部分的接口，则该基本设施符合标准要求。如果一个应用接口支持DL1080的第3～10部分为接口参考模型里定义的相关抽象组件所提供b)
的接口标准，则它符合标准要求。c)
一个应用只需能支持在抽象组件（表2第3栏）中列出的适用组件的接口标准，而不需要支持同一个业务子功能或者同一个业务功能内的其他抽象组件接口。尽管本部分主要定义了在不同的业务功能组件之间的信息交换，但在有很强的市场需要时，偶尔也对在单一业务功能内的组件间交换的信息进行规定。
3.3电网运行功能和组件
DL/T1080.3中定义的消息类型可以被DMS系统中任何类型的组件发送或接收。表2给出了这些功能和典型的抽象组件，这些抽象组件是这些消息类型信息的提供者。这些信息的典型使用者是DL/T1080.1中列出的其他组件，例如地理信息系统、能量管理系统和客户信息系统，但不局限于这些。
表2电网运行业务功能和抽象组件业务功能
电网运行（NO）
业务子功能
电网运行监视（NMON）
电网控制（CTL）
变电站状态监视
抽象组件
电网状态监视，如拓扑处理及网络着色开关动作监视
从监控与数据采集（SCADA）和抄表系统获取的数据的管理通过人工操作（工作班组、客户、计划与非计划的停电）获取的数据的管理
告警管理，包括监测、确认及删除运行人员及事件日志
用户访间控制
自动控制：
保护（故障清除）
故障隔离
当地电压/无功控制
辅助控制：
甩负荷
电压调节，如广播发送降压指令通过工作班组的就地控制
安全文档管理
安全检查及互锁
重大事件协调
业务功能
电网运行（NO）
业务子功能
故障管理（FLT）
运行反馈分析（OFA）
运行统计及报告（OST）
电网计算一实时（CLC)
调度员培训（TRN)
消息类型术语
表2（续）
DL/T1080.3—2010/IEC619683:2003抽象组件
故障报修处理及相关性分析（低压电网）继电保护分析
通过故障检测分析和/或故障报修位置进行故障定位供电恢复评估
客户事故信息
误操作分析
电网故障分析
质量指标分析
设备运行历史记录
事故追忆
维修信息
计划信息
管理控制信息
负荷估计
能量交换分析
潮流/电压分布
故障电流分析
自适应保护设置
SCADA仿真
以下术语适用于本部分定义的消息类型。消息类型名Messagetypename
每个消息类型都有一个名字，它由个动词和一个名词构成。消息类型动词Messagetypeverb
动词描述定义消息的目的（参考附录A)。消息类型名词Messagetypenoun
名词描述消息体的数据类型，每一个名词对应静态信息模型中的一个类名。对于大多数消息类型来说，名词是文档的类型。
消息体Messagebody
每一个消息类型的消息体以名词描述类的属性（域）为基础。命名Naming
Naming是一个类，用来定义识别CIM类实例的公共属性。这些属性是一组可读的包括字母数字的字符串。一般利用这个唯一的包含字母数字的编码来标识变电站和变电站内设备。在某些应用中，这些编码可以有附加字符的额外前缀，来保证跨组织边界的唯一性。命名.名Naming.name
这是一个可读的字母数字串，可以标识一个具有特定范围的实体，如在一个特定的变电站内的实体。3
DL/T1080.3—2010/IEC61968-3:2003命名.路径名Naming-pathname
这是一个可读的字母数字串，用来识别一个全局范围的实体，如由区域、变电站和设备名字串起来组成的路径名。
命名.别名Naming.aliasname
这是一个可选的名字，希望用它来包含其他标识符，例如一个分配有标识编号的主机。当信息在不同组织间交换时，别名也可以被计算机系统用作名字转换表的索引。命名.描述Naming.description
这是一个可读的字母数字串，用于提供附加消息，但不是为了用计算机来自动处理。文档Document
Document是一个类，定义了用于所有消息类型的共有属性。文档.类型Document.type
这是一个类的名字，它是一个具体的实例。例如“SwitchingSchedule（倒闸计划）”、“ActivityRecord（活动记录）”。
文档.子类型Document.subtype
这是个附加信息，可以是企业特有的，例如“SwitchingSchedule”中的“Planned（计划的）”和“OnDemand（需求的）”，“OutageRecord（停电记录）”记录中的“Planned”和\Unplanned（未计划的）”“SafetyDocument（安全文档）中的“PermitToWork（允许工作）”。文档.状态Document.status
这是一个字符串，它指明文件的状态，用来规定文件类型，例如“Draft（草稿）”、“InProgress（处理中）”、“Approved（批准）”。3.5静态信息模型
与电网运行相关的信息模型由多个类组成，这些类为每一个消息的属性提供模板。这些类在DL1080标准的其他部分中详细定义。3.5.1运行文档模型
运行文档的消息类型以文档的公共模型为基础。文档包括创建或修改文档的个人（ErpContact）和组织的信息。
运行文档继承于文档基类，并与其他类如“PowerSystemResource（电力系统资源）”，“Asset（资产）\等相关联。简化的运行文档模型如图1所示。Doeun
SafetyDocume
OperationRestriction
SwitchSchedule
OperationRestriction
图1简化的运行文档模型
ErpContact
Organisation
OutageRecord
OutageStep
3.5.2电网运行类
表3列出了在消息类型中用到的电网运行类。通常消息类型包含这些类的所有属性。描述成类型“Document”的类是顶层容器实体，消息类型名字基于这些实体。描述成类型“Part”的类是较低层的实体，它与包含的文件有关。4
ActivityRecord
MeasurementValueList
MeasurementValue
OutageRecord
OutageStep
OperationalRestriction
SafetyDocumen
SwitchingSchedule
SwitchingStep
Document
Documnet
Document
Document
Document
Document
3.5.3与电网运行相关的类
DL/T1080.3---2010/IEC619683:2003表3电网运行类
一种通用的文档，它提供了按时间顺序列出来的文本注释。可用其描述事故和为恢复供电而采取的措施为量测值清单提供标题信息的文档量测的名称、取值、品质及时标描述电网某一部分停电细节的文档。表型的OutageRecord类是作为计划活动的部分（如维护工作安排而形成的，或者由SCADA检测到断路器跳闸后或在故障报修系统范围内通过对用户呼叫进行分组后形成一个停电步骤，列出了受OutageRecord定义的停电影响的每个供电点，如电网变压器或具有计量装置的开关
插述了设备的一项和多项在低于制造商的额定值下如何运行的文档，假设这些消息在电网运行域中，因此与PowerSystemResource有关由GETAssetList（获取资产列表）、SHOWAssetList显示资产列表）的消息类型实现对PowerSystemResource的Asset的定义引用。这些在DL1080的其他部分中定义
限制或批准对电力设备作业的文档，如允许作业、武验许可、进入限制、隔离确认
描述完成某项作业的一组步骤的文档，如考虑安全性、设备额定值、客户服务
标准等因素的设备隔离操作步骤SwitchingSchedule 中的
描述对设备将要采取的
一项控制操作或对一
步骤，
个SafetyD
ocument进行发布、
撤销或仅形成文本
表4列出了与电网运行相关的类，仅给出了在本部分定文的消息实例的名称，消息类型中的详细属性在DL1080标准的其他部分介绍。与电网运行相关的类
相关类
Customer
ErpContact
Organisation
DL1080标准的另一部分通
盖台账与资产管理
DL1080标准的另一部分，涵
盖检修和基建
DL1080标准的另一部分，涵
盖客户支持
DL1080标准的另一部分，涵
盖检修和基建
DL1080标准的另一部分，涵
盖台账与资产管理
一个实体，它描述企业业务组件部分的物理视窗。资产可分类为点资产（PointAssets，例如开关）和线资产（LinearAssets，例如电缆区段宁
Asset类型实例与PowerSystemResource类型的实例相关班组是配有工具、车辆的有专业技能的人的集合客户类包括客户个体的信息。客户是表计连接到电网上的用电者个人及他在电力组织中职责的信息，包括外部购买者、设备供应商及服务商
该类用来标识企业或企业内的部门，包含企业、承包人、供应商、制造商等角色
