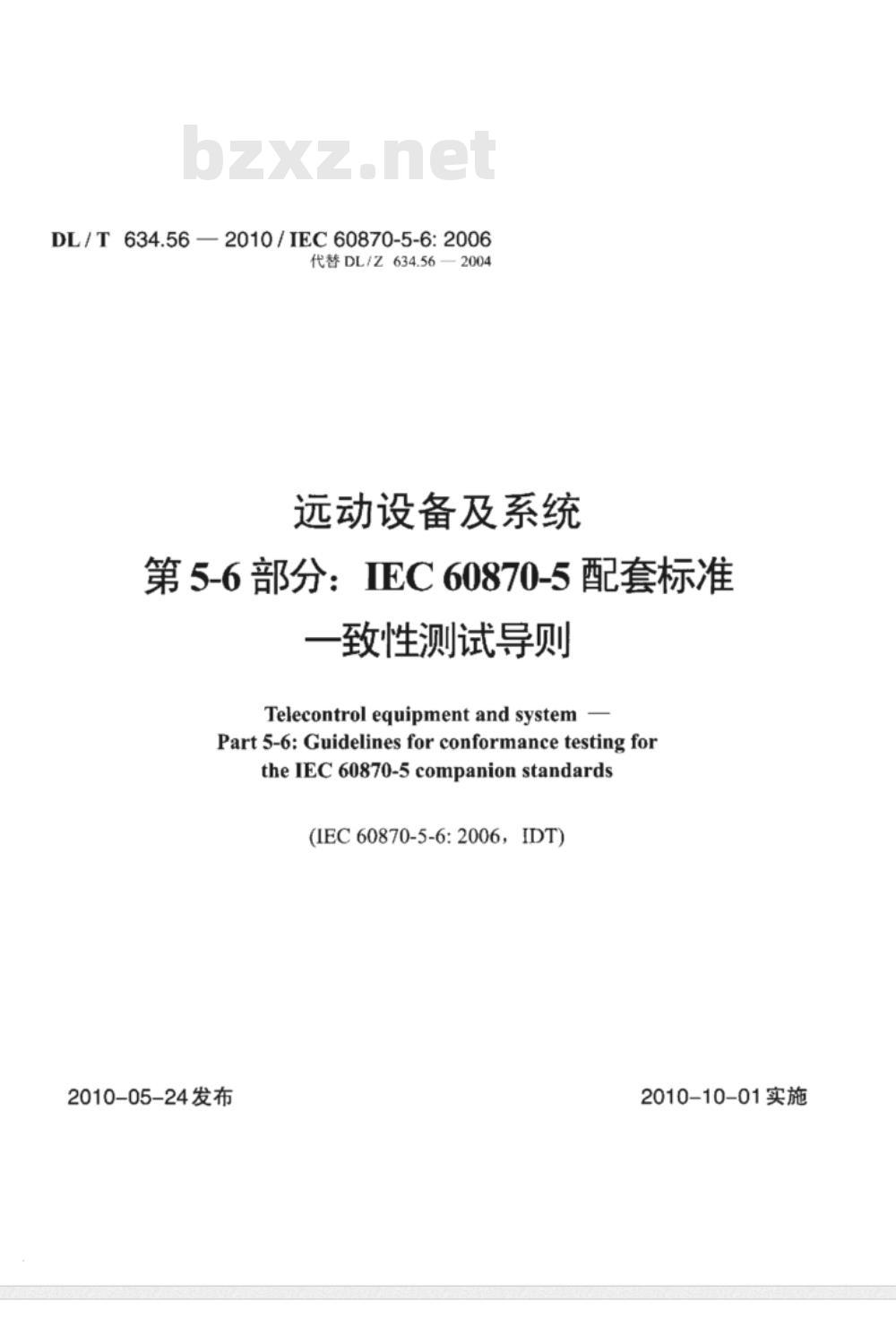

【电力行业标准(DL)】 远动设备及系统 第5-6部分：IEC60870-5 配套标准一致性测试导则

DL/T634.56—2010/IEC60870-5-6:2006代替DL/Z634.56—2004
远动设备及系统
第5-6部分：IEC60870-5配套标准一致性测试导则
TelecontrolequipmentandsystemPart5-6:GuidelinesforconformancetestingfortheIEC60870-5companionstandards(IEC60870-5-6:2006，IDT）
2010-05-24发布
2010-10-01实施

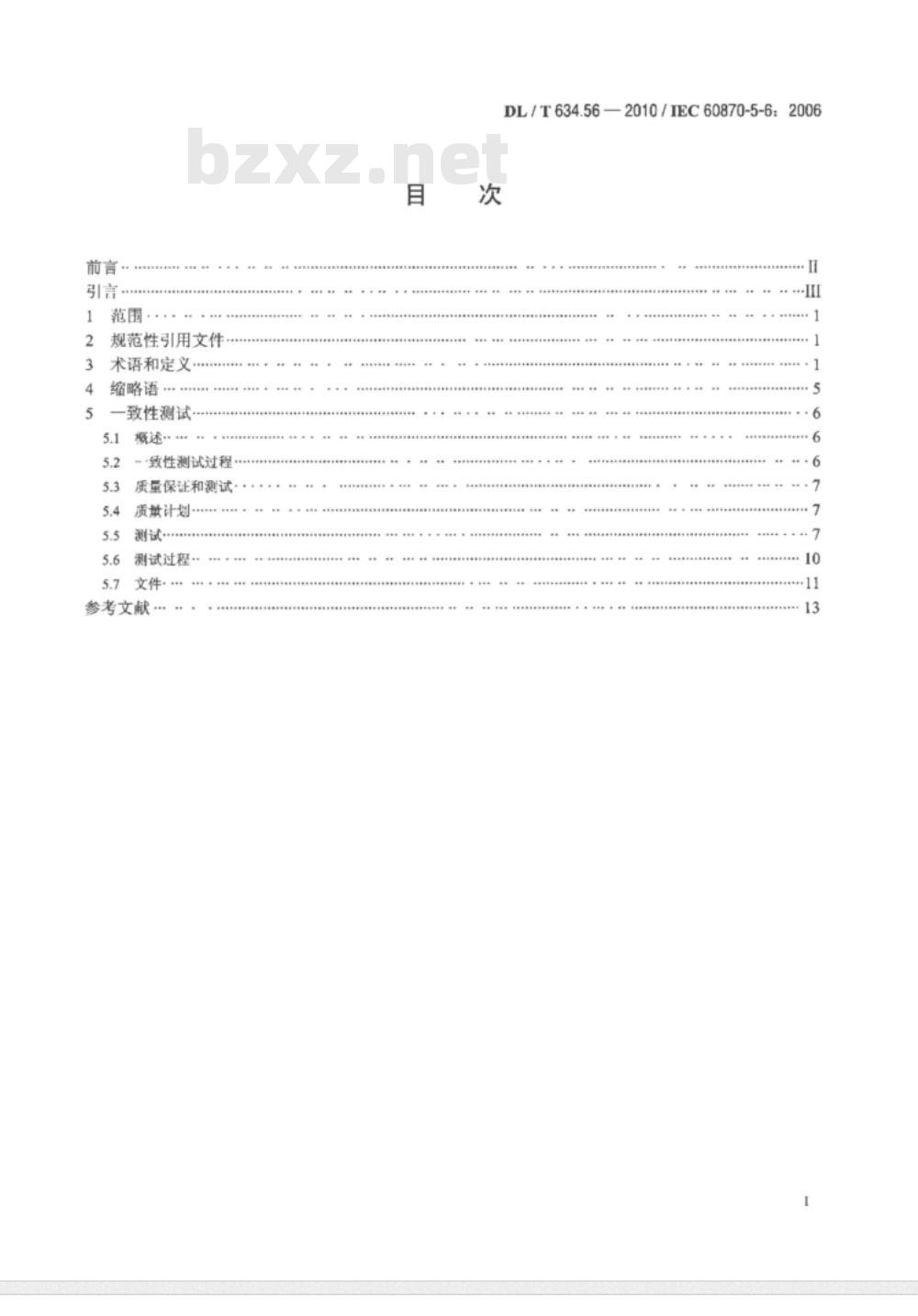

规范性引用文件
术语和定义
缩略语
致性测试
概述“
-致性测试过程
质量保证和测试·
质其计划
测试过程
参考文献
DL/T634.56—2010/TEC60870-5-6:2006次

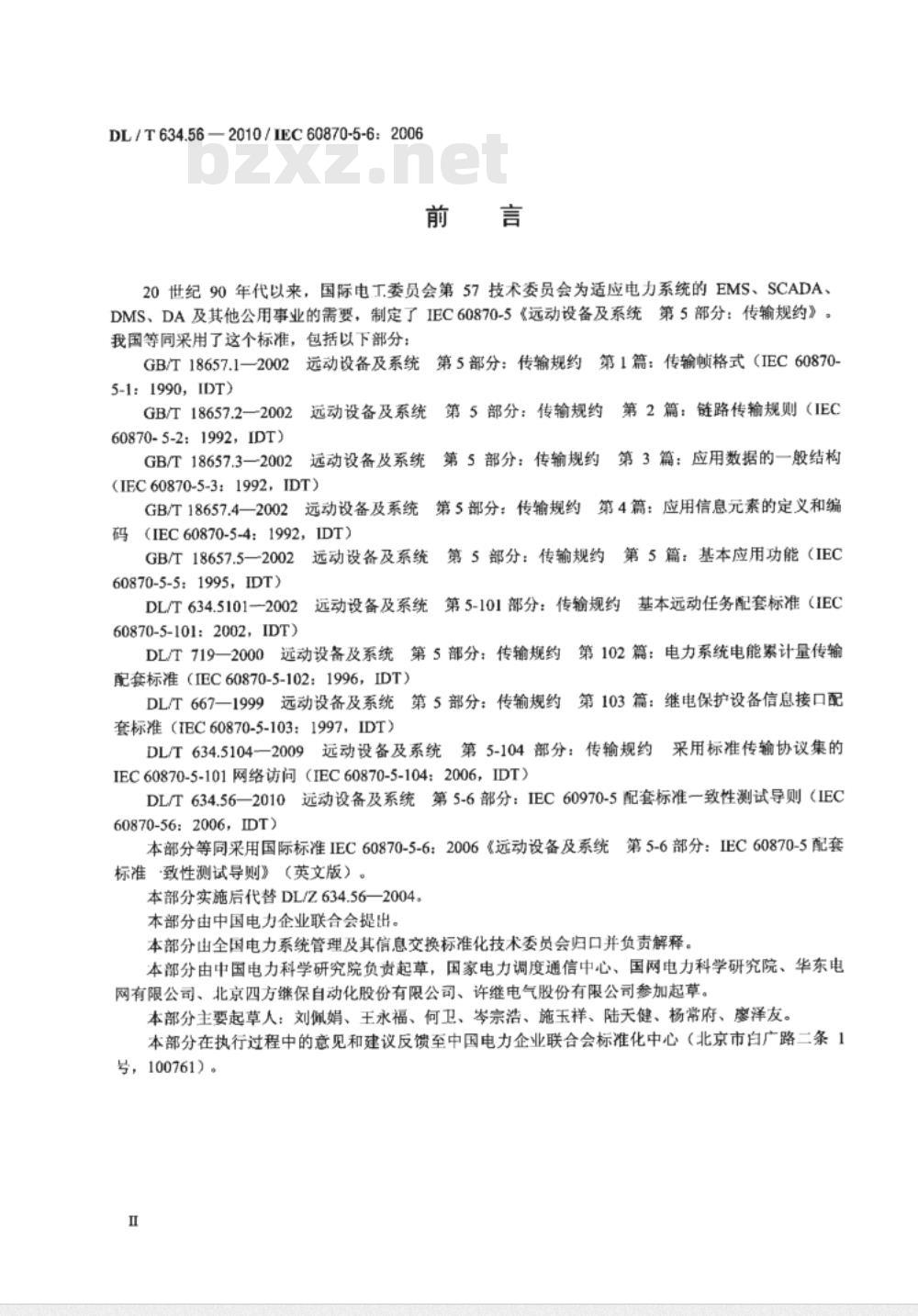

DL/T634.56-2010/IEC60870-5-6：2006前言
20世纪90年代以来，国际电工委员会第57技术委员会为适应电力系统的EMS、SCADA、DMS、DA及其他公用事业的需要，制定了IEC60870-5《远动设备及系统第5部分：传输规约》。我国等同采用了这个标准，包括以下部分：GB18657.1一2002远动设备及系统第5部分：传输规约第1篇：传输顿格式（IEC60870-5-1:1990,IDT)
GB/T 18657.2—2002
60870-5-2:1992，IDT)
GB/T18657.3—2002
远动设备及系统第5部分：传输规约第2篇：链路传输规则（IEC远动设备及系统
(IEC60870-5-3:1992，IDT)
GB/T18657.4—2002远动设备及系统码（IEC60870-5-4：1992，IDT）GB/T18657.5—2002
60870-5-5:1995，IDT)
DL/T634.51012002
60870-5-101:2002，IDT)
远动设备及系统
第5部分：传输规约
第3篇：应用数据的一般结构
第4篇：应用信息元素的定义和编第5部分：传输规约
第5部分：传输规约
第5篇：基本应用功能（IEC
第5-101部分：传输规约
远动设备及系统
基本远动任务配套标准（IEC
第102篇：电力系统电能累计量传输DL/T719—2000远动设备及系统第5部分：传输规约配套标准（IEC60870-5-102：1996，IDT）DL/T667一1999远动设备及系统第5部分：传输规约套标准（IEC60870-5-103：1997，IDT）第103篇：继电保护设备信息接口配DL/T634.5104一2009远动设备及系统第5-104部分：传输规约采用标准传输协议集的
IEC60870-5-101网络访问（IEC60870-5-104：2006，IDT）DL/T634.56—2010远动设备及系统第5-6部分：IEC60970-5配套标准一致性测试导则（IEC60870-56:2006，IDT)
本部分等同采用国际标准IEC60870-5-6：2006《远动设备及系统第5-6部分：IEC60870-5配套标准致性测试导则》（英文版）。本部分实施后代替DL/Z634.56—2004。本部分由中国电力企业联合会提出。本部分出全国电力系统管理及其信息交换标准化技术委员会归口并负责解释。本部分由中国电力科学研究院负责起草，国家电力调度通信中心、国网电力科学研究院、华东电网有限公司、北京四方继保自动化股份有限公司、许维电气股份有限公司参加起草。本部分主要起草人：刘佩娟、王永福、何卫、岑宗浩、施玉祥、陆天健、杨常府、廖泽友。本部分在执行过程中的意见和建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761）。
DL/T634.56—2010/IEC60870-5-6:2006引言
本部分仅包含测试环境的一般情况和指导。对配套标准的强制和可选的详细测试用例将在IEC60870-5-60×中规定。
要求的测试或有关环境和组织的条件的测试。本部分仅限于协议实现和验证本部分不包括EMC
协议实现有效性所必需的相关的系统功能。m

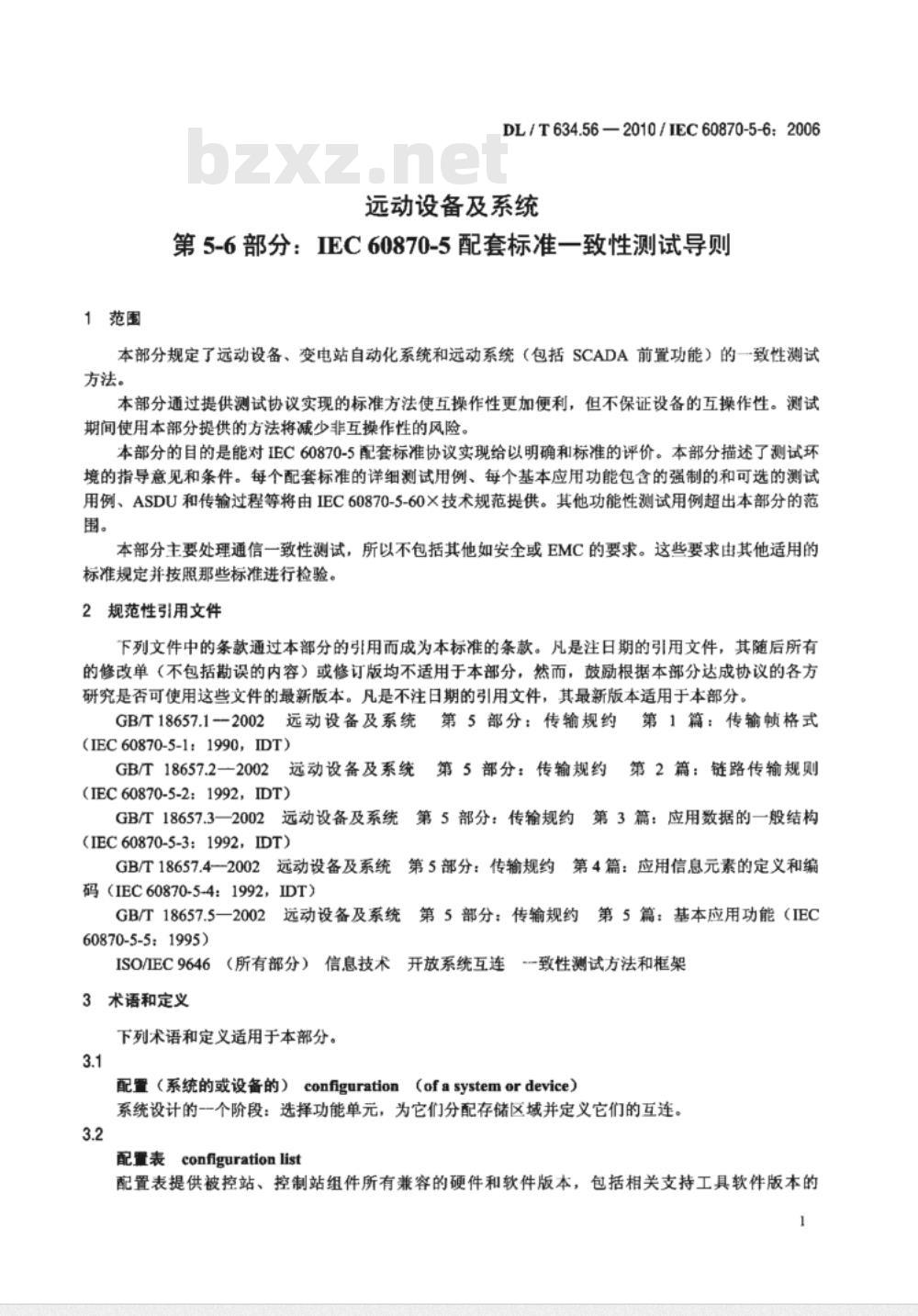

1范围
DL/T634.56—2010/IEC60870-5-62006远动设备及系统
第5-6部分：IEC60870-5配套标准一致性测试导则本部分规定了远动设备、变电站自动化系统和远动系统（包括SCADA前置功能）的一致性测试方法。
本部分通过提供测试协议实现的标准方法使互操作性更加便利，但不保证设备的互操作性。测试期间使用本部分提供的方法将减少非互操作性的风险，本部分的目的是能对IEC60870-5配套标准协议实现给以明确和标准的评价。本部分描述了测试环境的指导意见和条件。每个配套标准的详细测试用例、每个基本应用功能包含的强制的和可选的测试用例、ASDU和传输过程等将由IEC60870-5-60X技术规范提供。其他功能性测试用例超出本部分的范围。
本部分主要处理通信一致性测试，所以不包括其他如安全或EMC的要求。这些要求由其他适用的标准规定并按照那些标准进行检验。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T18657.12002远动设备及系统第5部分：传输规约第1篇：传输顿格式(IEC60870-5-1:1990，IDT）
GB/T18657.2一2002远动设备及系统第5部分：传输规约第2篇：链路传输规则(IEC60870-5-2：1992，IDT)
GB/T18657.3一2002远动设备及系统第5部分：传输规约第3篇：应用数据的一般结构(IEC60870-5-3：1992，IDT)
GB/T18657.4—2002远动设备及系统第5部分：传输规约第4篇：应用信息元素的定义和编码（IEC60870-5-4:1992，IDT)
第5部分：传输规约第5篇：基本应用功能（IECGB/T18657.5—2002
2远动设备及系统
60870-5-5：1995)
（所有部分）信息技术
ISO/IEC9646
3术语和定义
下列术语和定义适用于本部分。3.1
开放系统互连
致性测试方法和框架
配置（系统的或设备的）configuration（ofasystemordevice）系统设计的一一个阶段：选择功能单元，为它们分配存储区域并定义它们的互连。3.2
配置表configurationlist
配置表提供被控站、控制站组件所有兼容的硬件和软件版本，包括相关支持工具软件版本的1
DL/T634.56—2010/IEC60870-5-6:2006概貌。
地址配置addressconfigbZxz.net
地址配置是包含ASDU地址分配的配置文件，包括测试协议实现文件PID中定义的全部功能所必需的信息对象地址。
一致性测试conformancetest
按照适用的测试计划进行测试以验证设备的协议实现的过程。测试计划包括强制性的和可能的强制可选测试用例，从而可以回答以下问题：“供应商yyy的xxx设备中的协议实现符合IEC60870-5-10X标准和适用的协议实现文件（PID）吗？势
注：被允许发布一致性声明的独立于供应商的部门可以进行一致性测试。3.5
fdevice
为一个目的或完成一个功能而设计的装置的一个部件或其一部分。[IEEESTD100—1996《IEEE电气和电子术语词典》]］3.6
方向direction
设备交换数据的通信方向。
注：IEC60870-5配套标准将监视方向（从被控站到控制站方向）和控制方向（从控制站到被控站方向）的功能和ASDU规定为常规方向（N）。为了一些目的：功能或ASDU也可用于相反方向（R）或两个方向都用（B）。在PICS中应说明要使用的方向。如要用于反方向，可以通过使用R或B，使功能可在反方向使用，常规方向适用的测试用例也就可用于反方向的功能。3.7
不符合标准和/或本部分描述的相应测试用例的行为。3.8
工厂验收
factoryacceptancetest，FAT
对特定制造的远动设备或其部分，经用户同意，用计划的参数进行的功能测试。注：FAT应采用过程仿真测试设备在制造厂里进行。3.9
function
由远动设备执行的任务。
注：功能在被此间一般可以交换数据。3.10
控制点holdpoint，H
在相应文件中规定的，经一致性测试委托者同意后测试工作才能继续进行的点。测试机构应在实施控制前经同意的时间内书面通知委托者。委托者或其代表有责任核实控制点，并准许测试工作继续进行。
质量计划
qualityprogram
用于IEC60870-5系列的质量计划如图3所示。2
一致性测试委托者initiatorofconformancetest委托由测试机构进行一致性测试的单位。接口interface
DL/T634.562010/IEC60870-5-6:2006两个功能单元间共享的边界。由功能特征、信号特征和其他特征等定义。互操作性
interoperability
-个制造厂或者不同制造厂提供的两个或多个远动设备交换信息，和使用这些信息正确协调工作的能力。
互操作性测试interoperabilitytest同一制造商或不同制造商的两个或多个设备信息交换的验证。用相同的开放协议，测试应能回答如下的问题：“按IEC60870-5-10X标准和协议实现文件（PID）测试的设备（DUT）能正确地通信吗？”互操作性测试可以由独立于供应商的部门进行，可产生一份互操作性声明文件。互操作性测试的基本条件是两个设备都通过了一致性测试。注：两个系统通信按照特定的协议的互操作性不是必需的，但它们可以按照开放的协议通信。互操作性不是互换性。
互换性interchangability
由同一制造商或不同制造商，使用同样的通信接口、具有相同功能的设备代替原设备，而且不影响系统其他部分的能力。
强制可选测试用例
mandatoryoptionaltestcase
在“要求”一栏中的测试用例，最初标记为可选的，标志着“PICS...”或“PIXIT”。如该功能被投入，或在PICS或PIXIT中说明要用，它就是强制的测试用例。3.18
否定测试
negativetest
是校核设备或系统在以下情况时的正确响应：-IEC60870-5系列中不用实现的一致性信息和服务：非一致性的通信业务。
开放协设
openprotocol
所有市场参与者都可自由地得到的通信协议，例如IEC的标准通信协议。3.20
物理连接physicalconnection，PC物理设备间的通信链路。
物理设备physicaldevice，PD
一个独立的物理实体，在特定环境内和由接口界定范围内，能完成一个或多个特定设备功能。工个物理设备相当于一个控制站或被控站，或相当于它们的一部分。3
DL/T634.56—2010/IEC60870-5-620063.22
合理性测试plausibilitytest
对于带标记的时间、数值、状态和涉及5.6.3中要求的其他项，如果显示的相应的时间、数值、状态或其他项是正确的值（无误差），则通过了合理性测试。注：适用的误差范围可能是PIXIT的一部分。3.23
测试用协议实现额外信息protocolimplementationextrainformationfortesting，PIXITPIXIT文件包括有关被测系统的能力的特定信息，也规定了在所用的配套标准或IEC60870-5系列范围之外哪些项是可选的。PIXIT不属标准化的范畴，但在5.5.1.4中描述了建立PIXIT的导则和建议。
注：建议将PLXIT和PICS组合为一个PID。3.24
肯定测试
positivetest
为保证供应商规定的系统能力正确实现而进行的测试。肯定测试有所描述和定义的响应。3.25
协议实现一致性陈述protocolimplementationconformancestatement，PICS协议实现一致性陈述是被测系统能力的总结。每一个配套标准包含一个PICS。PICS的定义必须采用特定标准的互操作表。
注：建议将PIXIT和PICS组合为一个PID。3.26
协设实现文件
protocolimplementationdocument，PID描述特定范围（国家、公司、功能单位）内采用和实现协议的方法的文件。PID由PICS和PLXIT组成。PID不属标准化范畴，并具是系统特定的。PID总包含PICS，对一致性测试是强制的。注：建议将PLXIT和PICS组合为一个PID。3.27
远动终端设备
remoteterminalunit，RTU
通信网和变电站设备之间的接口。注：一个RTU是一个典型的子站。3.28
复审review，R
对一个活动的质量文件中规定的可选择的系统的检查。注：测试机构可在预定控制点或见证点之前，在协商确定的时间内，向一致性测试委托者提供复审文件。复审如何进行需协商一致。
系统system
在规定的范围内作为一个整体，并独立于它的环境的一组内部相关的元素。3.30
逻辑系统logicalsystem
完成某些总任务（例如变电站管理）的所有通借功能的联合。3.31
物理系统physicalsystem
物理系统由所有设备和互连物理通信网络组成。注：系统的边界由其逻辑或物理接口规定，在EC60870-5范围内如没有其他说明，系统总是指远动设备及系统。4
系统测试
systemtest
在各种应用条件下被控站和控制站的正确行为的检查。注；系统测试是远动设备及系统开发的景后阶段。ftestequipment
测试设备
DL/T634.56—2010/IEC60870-5-6:2006模拟和校验被测系统的通信业务和输入或输出的所有工具和仪器。测试机构
gtestfacility
能提供适当的测试设备和训练有素的-一致性测试人员的独立于供应商的组织。注；一致性测试和测试结果信息的管应尽量按ISO9001/ISO9002质量体系进行。测试机构应符合本部分的要求。3.35
测试项
testitem
验证一致性所定义的测试序列之中的一个测试步骤。3.36
型式试验
typetest
在测试环境条件下采用系统测试软件及相应技术数据对被测设备正确性能的检验。注；型式试验标志着硬件开发的最后阶段，是正式生产的先决条件。型式试验应使用通过正常生产周期的智能电子设备进行测试。
见证点
witnesspoint,W
相应文件规定的进行检查的点。该工作可不经一致性测试委托者认可。测试机构可在见证点前段时间给委托者书面通知。委托者或其代表有权力（但不是责任）核实见证点。3.38
接收系统
receivingsystem
可以在物理层、链路层或应用层接收报文，并可作为控制站或被控站的系统。4缩略语
applicationservicedataunit
basic application function
commonaddressofASDU
cause oftransmission
device under test
factoryacceptancetest
human machine interface
information object address
intelligentelectronicdevice
inter-networking protocol
mean time to failure
protocol implementation conformance statementprotocolimplementationdocument(=PICS+PIXIT)protocol implementationextrainformationfortesting应用服务数据单元
基本应用功能
ASDU的公共地址
传送原因
被测试设备
工厂验收测试
人机接口，人机界面
信息对象地址
智能电子设备
网际协议
故障平均间隔时间
协议实现一致性陈述
协议实现文件
测试协议实现的额外信息
DL/T634.56—2010/IEC60870-5-6:2006RTU
5一致性测试
5.1概述
remoteterminal unit
site acceptancetest
supervisorycontrolanddataacquisitionsystemundertest
transportcontrolprotocol
telecommunicationenvironment远动终端设备
现场验收测试
监视控制与数据采集
被测试系统
传输控制协议
通信环境
按照用户特定需要设计的完整的系统，从设备的开发、生产到正常运行，包括很多步骤。在这一过程中需进行适当的测试。
在开发和生产过程中，生产者（供应商）的质量保证体系，是可靠测试的基础。设备（或系统配套元件）的开发阶段有很多内部测试，最后进行型式试验（单元级试验）。型式试验至少由供应商进行，如有关标准有要求，由独立的测试机构进行。本文件中的术语型式试验限定为设备的功能性能测试。
生产链里的连续的例行试验是必要的，可以保证生产者提供的产品质量稳定。致性测试是对通信的以及为了通信由IED组成系统的典型试验。作为国际性的通信标准IEC60870-5系列包括了标准的一致性测试，以保证使所有供应商避守可行的要求。型式试验和一致性测试不能完全保证所有功能和性能的要求都能满足。但是，正确进行型式试验和--致性测试可以明显减少在工广和现场集成系统时出现问题的风险。一致性测试不能代替工程上特定的有关系统的测试，如FAT和SAT。FAT和SAT以用户对特定的变电站自动化系统的要求为基础，通常由制造者和用户的见证人进行。这些测试增加了在系统中所有潜在问题都被发现和解决的可信度。这些测试证实交付的变电站自动化系统符合规定。5.2一致性测试过程
设备通信性能的一致性测试通常应涉及一个系统内设备提供的典型应用的功能要求和性能要求。一致性测试验证DUT按照PID文件用规定方法与其他设备互连运行的能力。一致性测试应证明DUT通信按照PID的规定工作。
本条描述一致性测试和验证结果的规则和测试本身。致性测试要求考患以下情况：
任何测试都有测试完整性问题。可能发生的情况很多。本部分和IEC60870-5-60×技术规范a)
考虑了正常操作用例，但是难以覆盖故障用例。这里只规定了一些故障用例，并建议在关键功能中增加故障测试用例。
通信标准不规定通信设备的功能及功能失效情况。但是，分布功能的存在以及设备功能响应b)
对数据流的影响使两者间有些依存性。根据标准定义的范围，设备的有些特性可以用与致性测试的DUT一起提供的信息和文件证e）
明，代替该设备的一致性测试。对于每个配套标准，PICS是测试的基础。以PICS定义的设备支持的功能作输入。输出是包含PICS和带有N、R或B检验方块标记的合适的配套标准的测试计划。检验方块标记表明适用的强制测试用例是有效的并已由测试机构确认。可选的或增加的测试用例可以是测试计划的一部分，但是要被分别标示出来，包括它们引用的PLXIT。如果一些测试用例在PICS或PIXIT中被标明是适用的，则它们是强制可选测试用例。
每个配套标准的控制站和被控站的测试计划是相同的。PICS开始部分的检验方块标记指明控制站或被控站是否已进行并已通过测试6
5.3质量保证和测试
DL/T634.56—2010/IEC60870-5-6：2006为保证一致性测试期间的质量，必须有质量保证体系。测试机构应能明确地证实这一点。所有分包机构的质量体系也应如此。
在一致性测试的所有阶段，通常都要通过质量监督来监视和检验各部件的状态。为此，要在买方或其测试代理商确定的控制点和见证点，按测试机构提出的检验计划进行检查。这些检查与过程有关，能提供测试质量的信息和可信度。它会减少工厂验收和现场验收失败的风险。5.4质量计划
5.4.1一致性测试质量计划
为进行评定，测试机构要提供一致性测试的质量计划。该计划应包括工作范围全部措施或预算、组织、时问、信息和质量方面的内容。对于测试机构和它的分包机构只有一个质量计划。致性测试质量计划还应包括以下内容：a）完整和详细的工作方法的描述，这将保证在允许时间内所有检验工作满足适当的要求和条件。
所有要完成任务的详细描述，包括参考的日程计划以及工作人员、材料、工作方法和有关方b）
法及步骤的概述。
组织机构的详细描述，包括委派、任务和不同测试阶段所有测试、检查、研究、审查中涉及c）
人员的责任以及其间他们参加的日期。这些描述是测试和检验计划的一部分。d)
在测试的所有阶段重处理偏差、变更和修改的方法。e）测试的终止过程及提供文件的描述。2测试和检验计划
一致性测试质量计划应包括测试和检验计划。测试机构在计划中规定在各测试阶段的：检验、测试和记录内容；
检验和测试的目的
检验、测试和记录要执行的规程和标准；检验和测试的预期结果：
检验、测试和记录的完成者。
测试机构负责执行在测试和检验计划中提到的所有项目。测试机构可在测试和检验计划中提出对控制点、见证点和观察点的建议。有多种方法执行控制点和见证点的工作。一致性测试的委托者或其代理人在测试或检验期间可以在现场，也可以检查相关的质量文件，例如检查单、证书和有效文件。在测试或检验期间可以在测试机构那单检查这些文件，也可以在一致性测试委托者那里检查这些文件。测试机构最迟要在测试前的预定时间内公布所有控制点和见证点。根据旅行安排和获得所需资源的时间要求，建议公布时间至少提前一周。一致性测试的委托者有权审查测试机构和它的分包机构的质量体系。测试机构应协助并提供去一致性测试所有地方的交通工具。虽然测试委托者有检查一致性测试质量的权力，但不免除测试机构的责任。
由一致性测试委托者提出的检验和测试，应在被此同意的时间、区域，在测试机构和所有适合的第三方及分包机构的工作室和工厂进行。5.5测试
5.5.1概述
5.5.1.1开始条件
应对制造商提供的PID文件中标明的每个被测设备的能力进行-致性测试。在提交被测设备时，7
