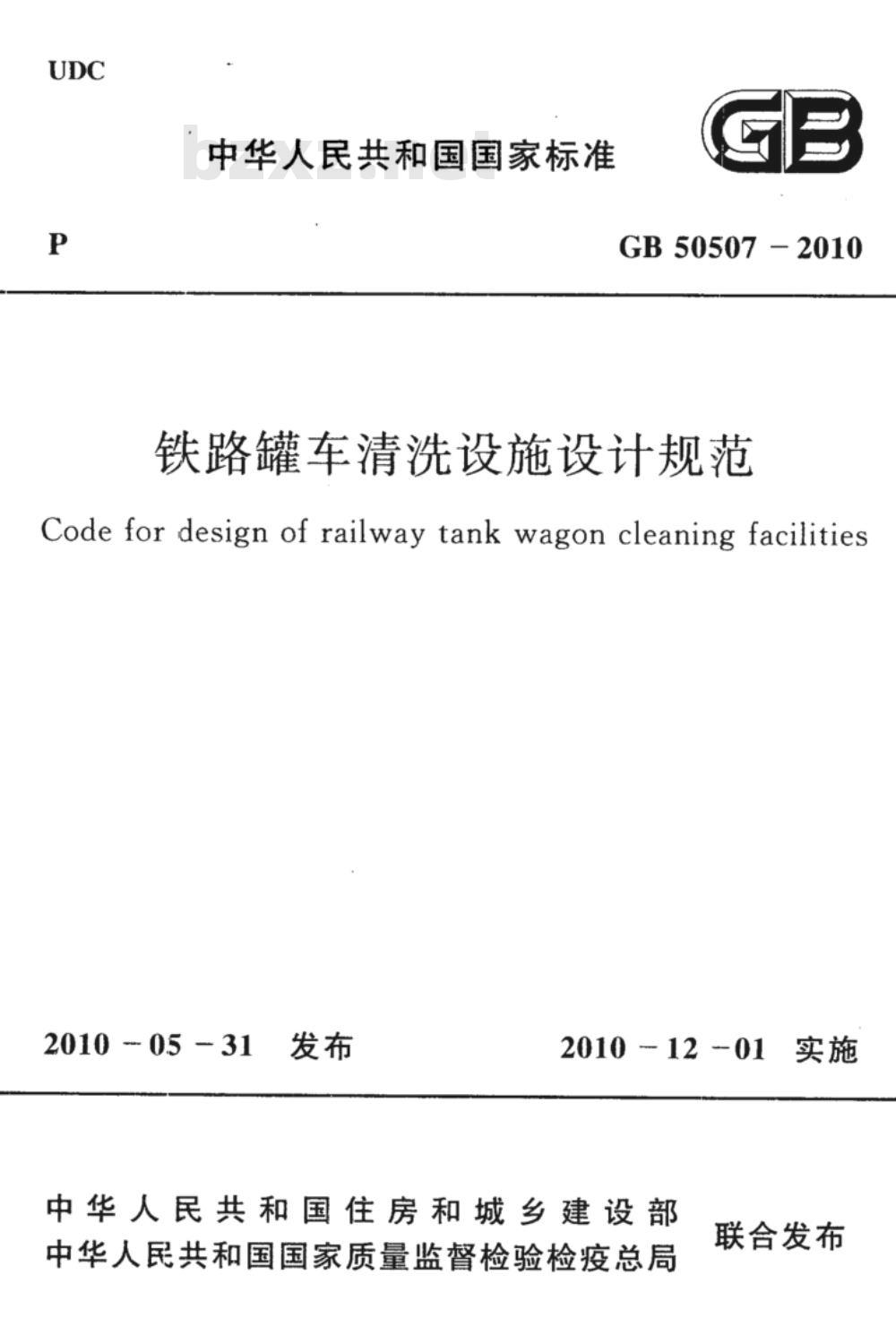

中华人民共和国国家标准
GB50507-2010
铁路罐车清洗设施设计规范
Code for design of railway tank wagon cleaning facilities2010-05-31
2010-12-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

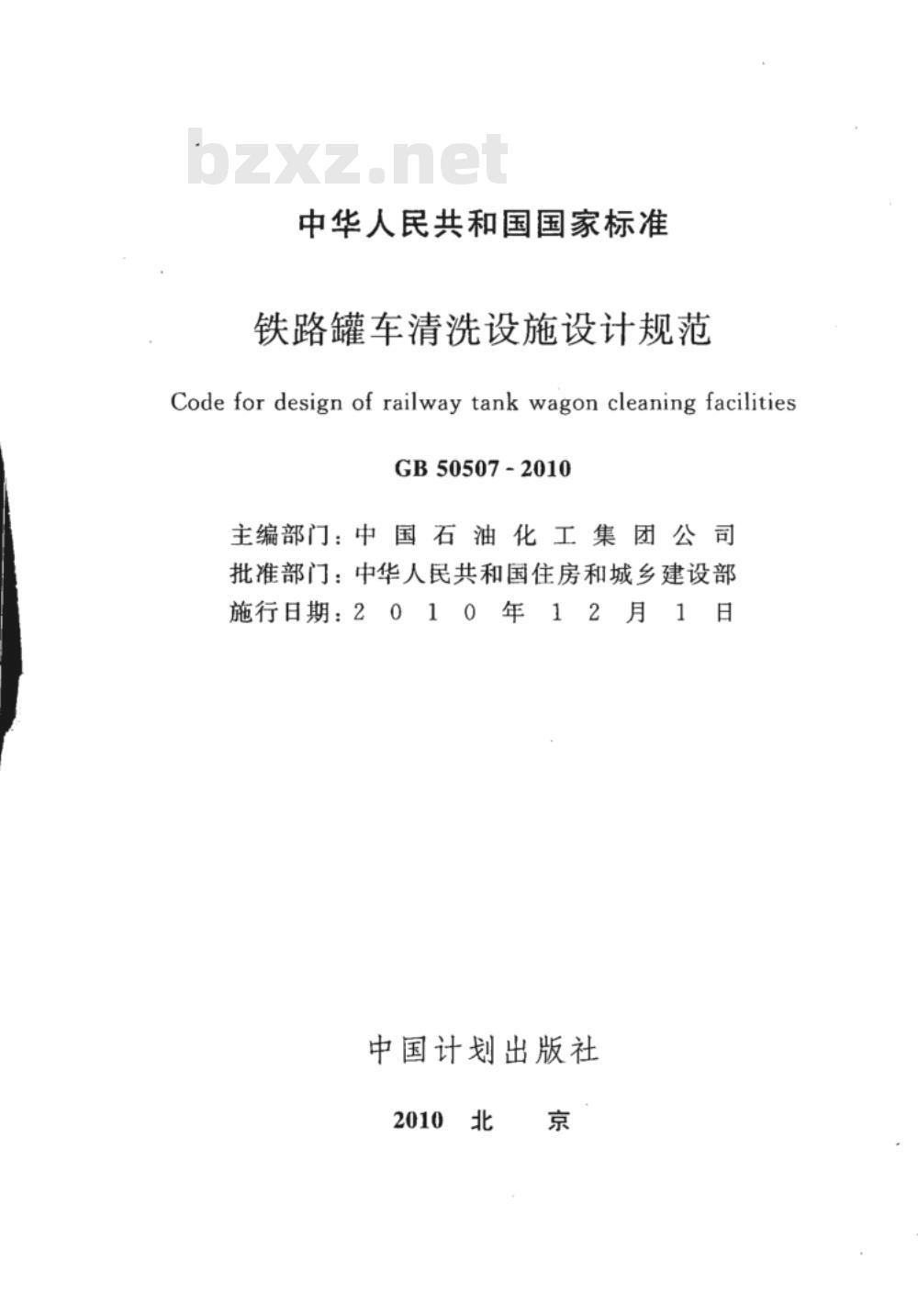

中华人民共和国国家标准
铁路罐车清洗设施设计规范
Code for design of railway tank wagon cleaning facilitiesGB50507-2010
主编部门：中国石油化工集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：20
2月1日
中国计划出版社
中华人民共和国住房和城乡建设部公告第583号
关于发布国家标准
《铁路罐车清洗设施设计规范》的公告现批准《铁路罐车清洗设施设计规范》为国家标准，编号为GB50507-2010，自2010年12月1日起实施。其中，第6.2.3、8.1.1、8.1.4、8.1.5、8.1.7、8.1.10、8.1.11、8.2.3、8.2.5条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一〇年五月三十一日

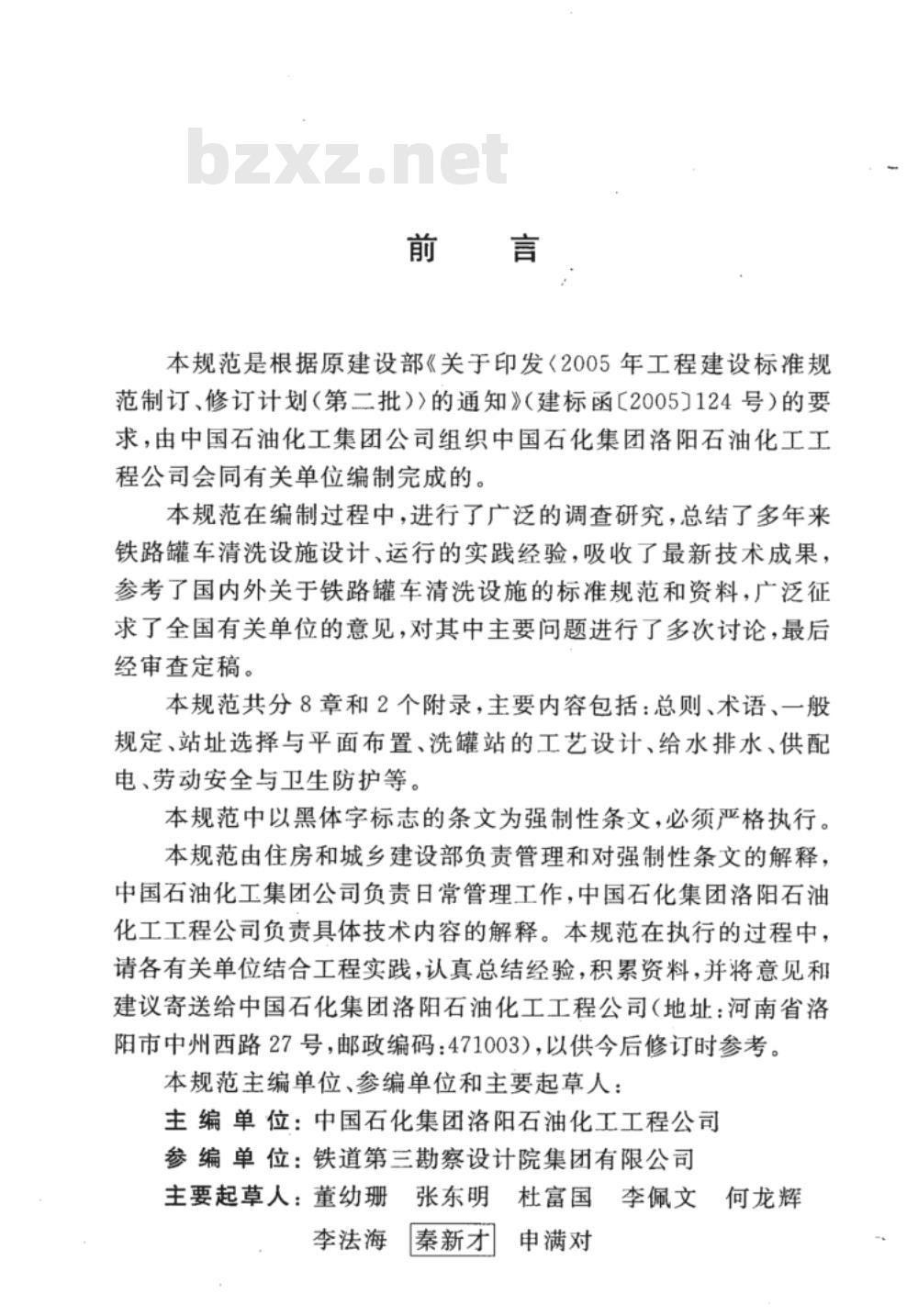

本规范是根据原建设部《关于印发<2005年工程建设标准规范制订、修订计划（第二批）》的通知》（建标函【2005】124号）的要求，由中国石油化工集团公司组织中国石化集团洛阳石油化工工程公司会同有关单位编制完成的。本规范在编制过程中，进行了广泛的调查研究，总结了多年来铁路罐车清洗设施设计、运行的实践经验，吸收了最新技术成果，参考了国内外关于铁路罐车清洗设施的标准规范和资料，广泛征求了全国有关单位的意见，对其中主要问题进行了多次讨论，最后经审查定稿。
本规范共分8章和2个附录，主要内容包括：总则、术语、一般规定、站址选择与平面布置、洗罐站的工艺设计、给水排水、供配电、劳动安全与卫生防护等。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，中国石油化工集团公司负责日常管理工作，中国石化集团洛阳石油化工工程公司负责具体技术内容的解释。本规范在执行的过程中，请各有关单位结合工程实践，认真总结经验，积累资料，并将意见和建议寄送给中国石化集团洛阳石油化工工程公司（地址：河南省洛阳市中州西路27号，邮政编码：471003），以供今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：中国石化集团洛阳石油化工工程公司参编单位：铁道第三勘察设计院集团有限公司母张东明杜富国李佩文何龙辉
主要起草人：董幼珊
李法海
秦新才
申满对

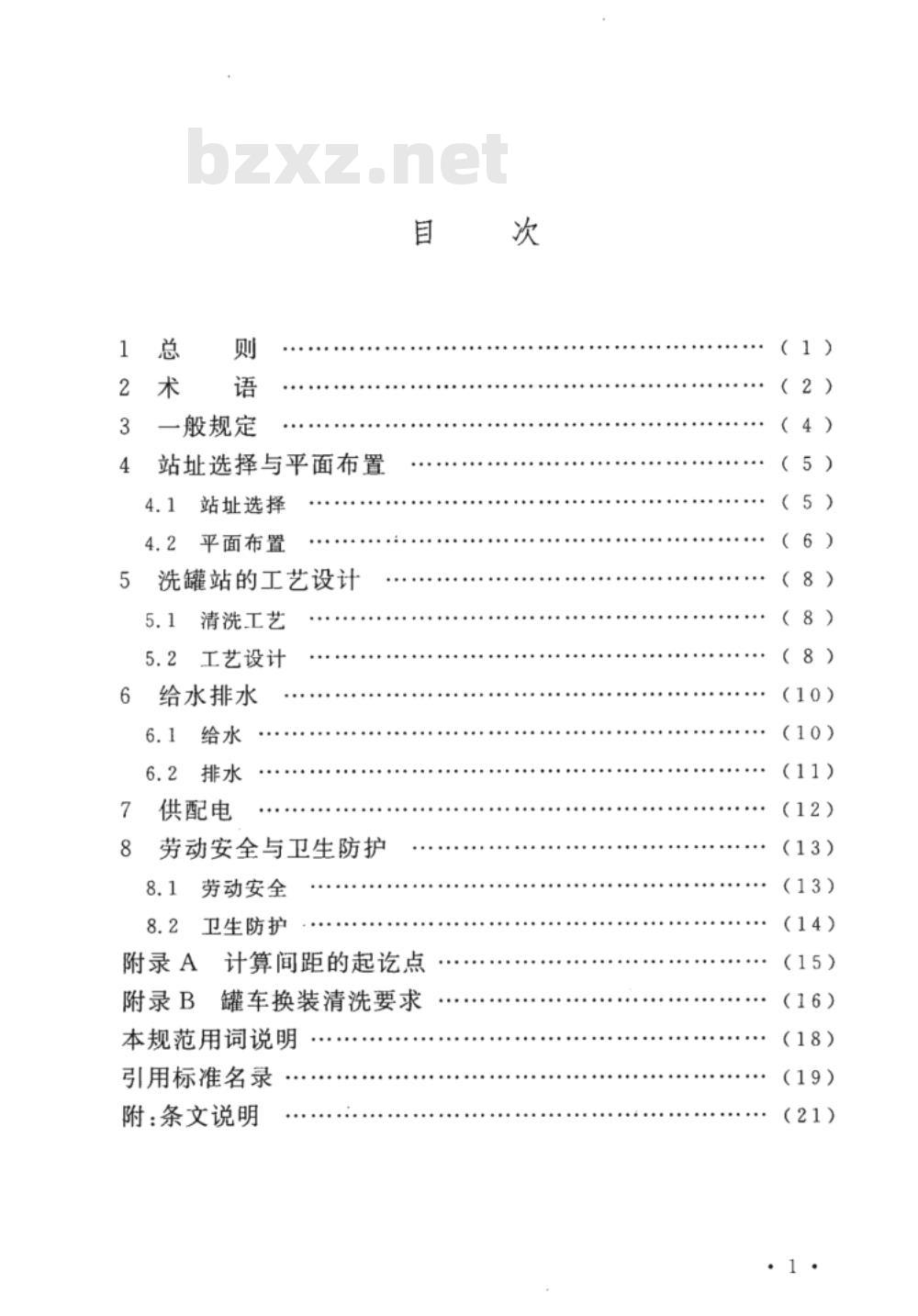

一般规定
站址选择与平面布置
站址选择
平面布置
洗罐站的工艺设计
清洗工艺
工艺设计
给水排水
供配电
劳动安全与卫生防护
劳动安全
卫生防护
附录A
附录B
计算间距的起点
罐车换装清洗要求
本规范用词说明
引用标准名录
附：条文说明
（8）
（10)
（11)此内容来自标准下载网
（13）
（13）
（15）
（18）
（19）
Generalprovisions
General requirement
Contents
Site selectionand site plan:4.1
Site selection
Siteplan
Design of the railway tank wagon cleaningfacilities·
Cleaningprocess
Process design
Watersupplyand drainage
Water supply
6.2Drainage
Powersupplyand distribution
Laboursafetyandhealthprevention8.1Laboursafety
8.2Healthprevention
Appendix AThe start and end point of the calculatingclearance·
AppendixBThecleaningrequirementsof tankwagonforchanging over
Explanation of wording in this codeList of quoted standards
Addition:Explanation of provisions..
（8）
(13）
（13）
（14）
（15）
1.0.1为保障铁路罐车清洗作业及人身安全、改善劳动条件、提高作业效率、保护环境、节约能源，做到安全可靠、经济合理、促进技术进步，制定本规范。
1.0.2本规范适用于新建、改建和扩建常压油品及苯类石油化工产品铁路罐车清洗设施的工程设计。1.0.3铁路罐车清洗设施设计，除符合本规范外，尚应符合国家现行有关标准的规定。
2.0.1铁路罐车
2术　语　
railwaytankwagon
封闭装运液体、气体或粉状货物的特种车辆。2.0.24
铁路罐车清洗设施
cilities
railwaytankwagoncleaningfa
专供铁路罐车内部清洗作业需要的洗罐台、泵房、热水供应系统及清洗机械设备等设施的总称，简称洗罐站。2.0.3独立洗罐站
ingfacilities
independent railway tank wagon ciean距企业较远，公用设施自成系统的洗罐站。2.0.4企业附属洗罐站
cleaning facilities
company's railway tank wagon靠近企业或在企业围墙内，且公用设施可依托企业的洗罐站。2.0.5固定式清洗设备
fixedtankcleaning equipment
位置固定的铁路罐车清洗作业用清洗设备。2.0.6移动式清洗设备
mobiletankcleaningequipment
设置在可移动动力车上的铁路罐车清洗作业用清洗设备。2.0.7换装清洗
cleaning for change over
对盛装油品种类有待变更或需经清洗方能符合盛装油品要求的铁路罐车内部进行的清洗作业。2.0.8检修清洗
maintenance cleaning
铁路罐车检修前，对其内部进行的清洗作业。2.0.9
机械清洗
mechanical cleaning
对罐车内部油污清洗作业主要由机械设备完成的清洗方法。2.0.10
人工清洗
manual cleaning
对罐车内部油污清洗作业主要由人工完成的清洗方法。2.0.11普通清洗
general cleaning
清洗后罐车内目视检查达到无油、水（或冰）、泥沙、木屑、锈皮和锈碴等要求的清洗作业。
2.0.12特别清洗
special cleaning
清洗后罐车内目视检查达到无水（或冰）、泥沙、木屑、油迹、纤维线毛、明显铁锈，鼻嗅无油味，用抹布擦拭检查无锈皮、锈碴及黑色污物且呈现淡黄色要求的清洗作业。2.0.13循环清洗水
recycle cleaning water
处理后循环使用的清洗用水。
洗罐车库
cleaning facilities room
集中布置清洗设备的有墙厂房。2.0.15洗罐车棚
cleaningfacilityshed
清洗设备集中布置在其内的半墙或无墙厂房。3.0.1
3一般规定　
洗罐站按其所属性质可分为独立洗罐站和企业附属洗罐洗罐站按清洗能力可分为大、中、小型洗罐站：年洗车量大于或等于8000辆的为大型洗罐站；年洗车量大于2000辆且小于8000辆的为中型洗罐站；年洗车量小于或等于2000辆的为小型洗罐站。洗罐站可选用机械清洗或人工清洗，大、中型洗罐站宜选用机械清洗。
洗罐站可采用固定式或移动式清洗设备，大、中型洗罐站宜采用固定式清洗设备。
寒冷或风沙地区宜设洗罐车库，其他地区可设洗罐车棚。洗罐站的设计作业天数宜按下列规定：换装清洗：每年350d；
检修清洗：每年251d。
罐车清洗班制设定及作业时间宜按下列规定进行设计：换装清洗作业：每天2班～4班，每班6h～8h；检修清洗作业：每天1班，每班不超过8h。洗车作业时间宜按下列规定设计：人工特别清洗：每辆车180min；人工普通清洗：每辆车110min;
机械特别清洗：每辆车不大于120min；机械普通清洗：每2
辆车不大于80min。
洗罐站应设置通信设施。
站址选择与平面布置
4.1站址选择
站址选择应符合当地的总体规划和企业的规划，并应满足4.1.1
环保、防火、防洪等要求。
4.1.2站址选择应考虑地形、地貌、环境和气象条件，避开工程、水文地质不良地段，且应具有良好的排水条件。场地防洪设计标准不应小于25a的洪水重现期。
4.1.3站址选择应有利于利用现有的交通、通信、污水处理、消防等公用工程的协作条件，宜靠近铁路车站，便于接轨。站址的设计高程应有利于减少土方工程量。4.1.4洗罐站与相邻建筑物、构筑物的安全距离不应小于表4.1.4的规定。
洗罐站与相邻建筑物、构筑物的安全距离（m）名称
居住区及公共建筑物
工矿企业
I、Ⅱ级铁路
ⅢI、IV级铁路
国家一、二级架空通信线路
架空电力线路及不属于国家一、二级架空电信线路爆破作业场地
高速公路
注：1计算安全距离的起点应按附录A的规定。安全距离
1.5倍杆高
铁路附属洗罐站与I、Ⅱ、Ⅲ、IV级铁路的安全距离不应小于15m。2
石油化工企业附属洗罐站与相邻建筑物、构筑物的防火间距应符合现行国3
家标准《石油化工企业设计防火规范》GB50160的有关规定。
