【电力行业标准(DL)】 水电水利工程掺气减蚀模型试验规程

ICS27.140
备案号：J1052—-2010
中华人民共和国电力行业标准
DL/T 5245 --2010
水电水利工程掺气减蚀模型bzxZ.net
试验规程
Code for hydraulic investigation on aeration-cavitationresistance for hydropower & water resources2010-05-24发布
国家能源局
2010-10-01实施
相似准则·
试验大纲
试验设备与量测仪器
模型设计
模型制作与安装
试验内容和要求
试验资料
10试验成果
附录A（规范性附录）
条文说明
DL/T5245—2010
水工模型试验测量精度·
DL/T5245--2010

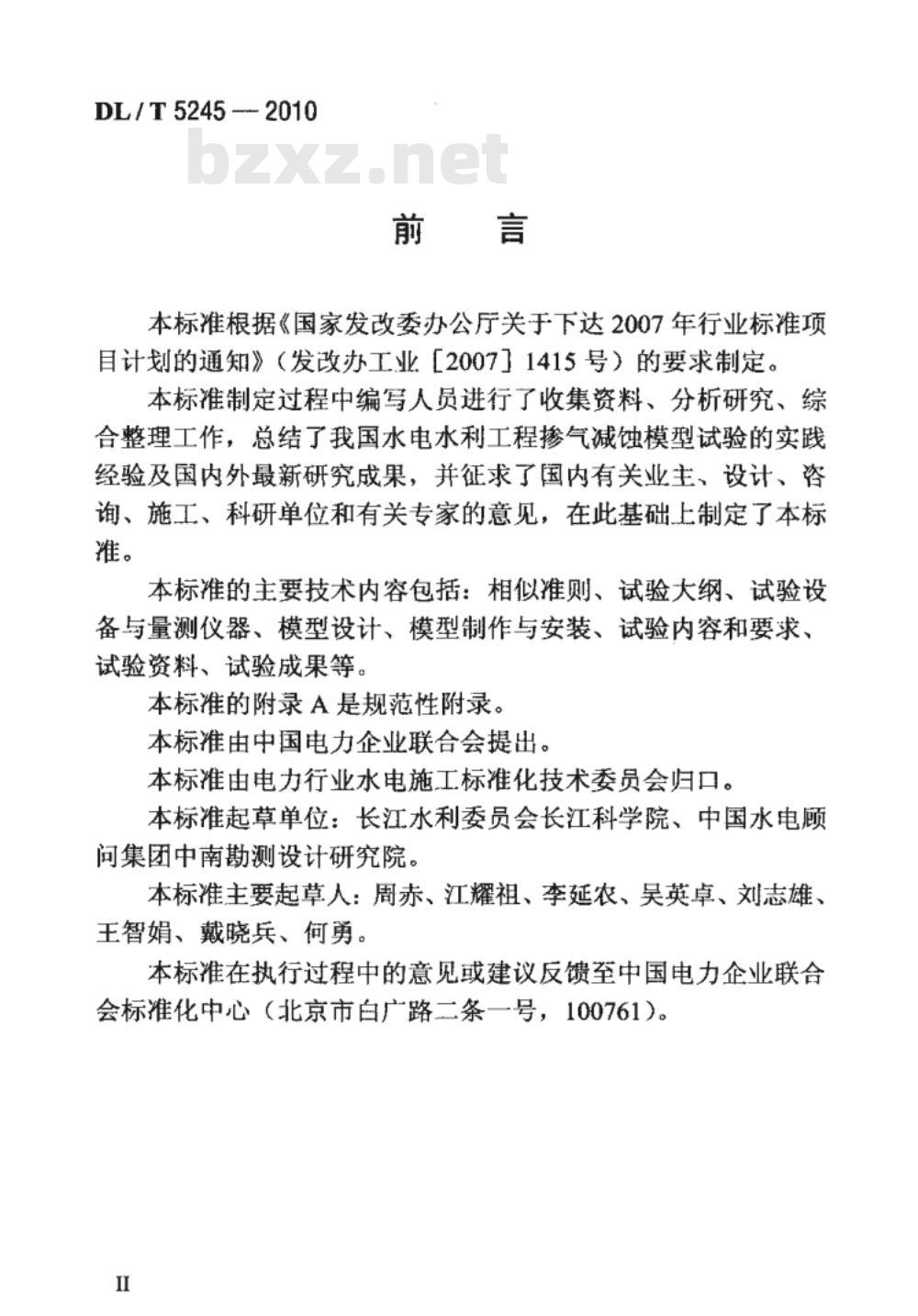

本标准根据《国家发改委办公厅关于下达2007年行业标准项目计划的通知》（发改办工业【200771415号）的要求制定本标准制定过程中编写人员进行了收集资料、分析研究、综合整理工作，总结了我国水电水利工程掺气减蚀模型试验的实践经验及国内外最新研究成果，并征求了国内有关业主、设计、咨询、施工、科研单位和有关专家的意见，在此基础上制定了本标准。
本标准的主要技术内容包括：相似推则、试验大纲、试验设备与量测仪器、模型设计、模型制作与安装、试验内容和要求、试验资料、试验成果等。
本标准的附录A是规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口。本标准起草单位：长江水利委员会长江科学院、中国水电顾问集团中南勘测设计研究院。
本标准主要起草人：周赤、江耀祖、李延农、吴英卓、刘志雄、王智娟、戴晓兵、何勇。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。I

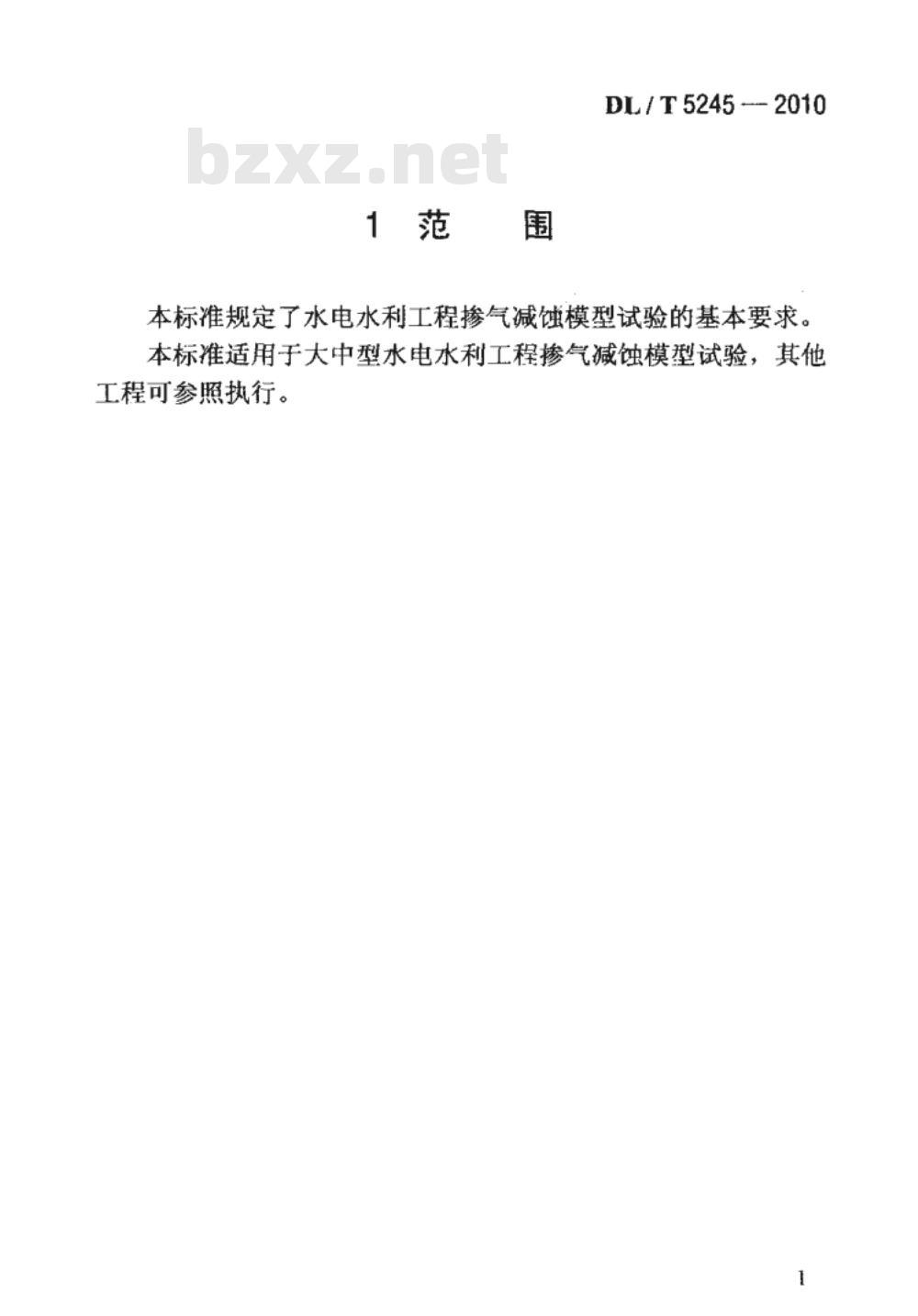

1范围
DL/T5245-2010
本标准规定了水电水利工程掺气减蚀模型试验的基本要求。本标准适用于大中型水电水利工程掺气减蚀模型试验，其他工程可参照执行。
DL/T5245-2010

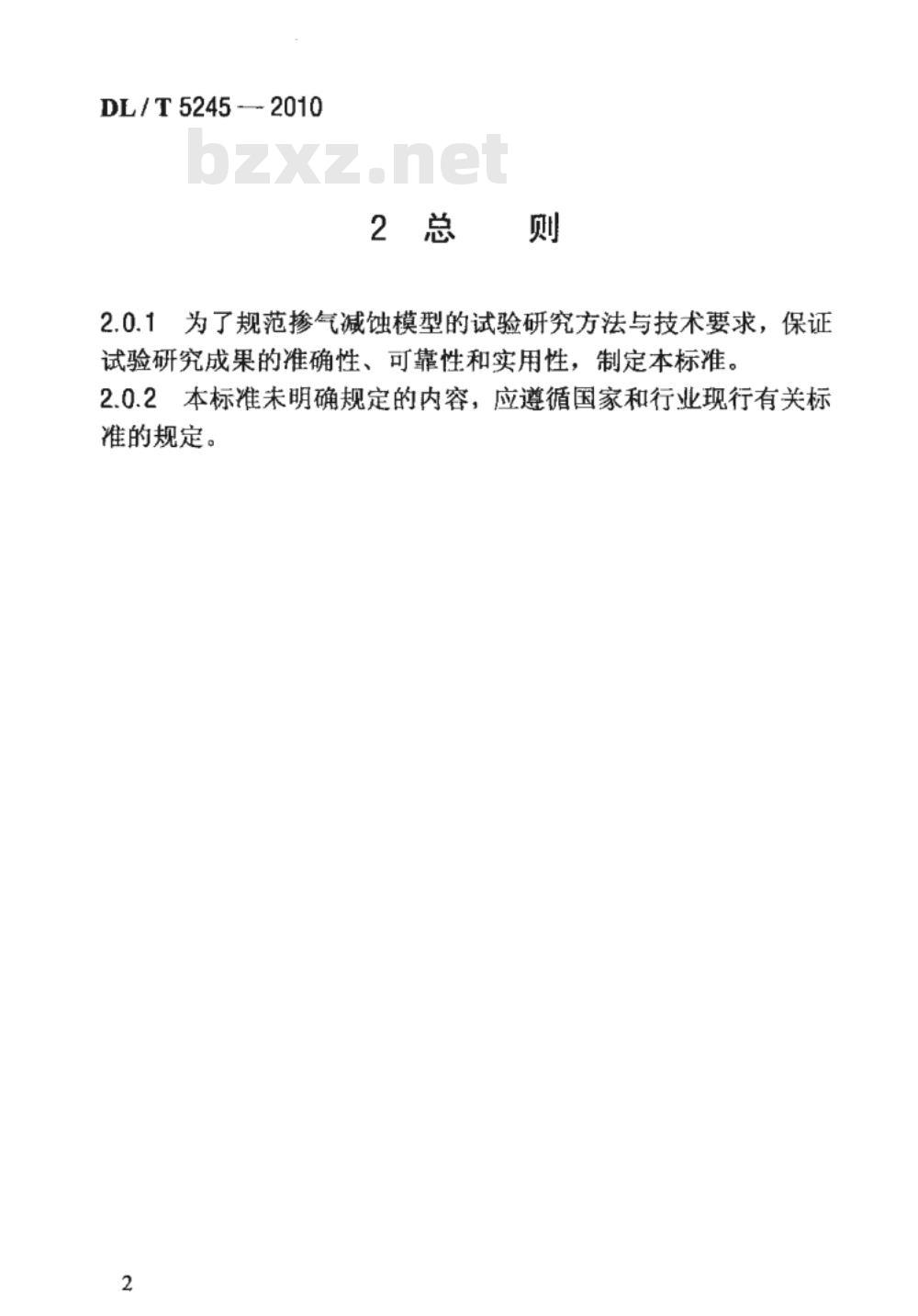

2总则
2.0.1为了规范掺气减蚀模型的试验研究方法与技术要求，保证试验研究成果的准确性、可靠性和实用性，制定本标准。2.0.2本标准未明确规定的内容，应遵循国家和行业现行有关标准的规定。
3相似准则
DL/T52452010
3.0.1掺气减蚀模型应满足几何相似、水流运动相似和动力相似，应遵循重力相似准则。
3.0.2模型掺气设施处水流速度宜大于6m/s。3.0.3模型掺气设施处水流速度不大于6m/s时，仍可进行掺气设施选型研究，但模型实测通气量向原型引伸时，应考虑比尺影响。
DL/T5245---2010
4试验大纲
应根据试验任务要求编制试验研究大纲，主要内容应包括：工程概况；
研究目的与任务；
工程设计方案和基本资料；
模型设计和试验研究方法；
试验设备和量测仪器；
试验研究进度计划；
预期成果目标：
项目负责人和参加人员；
其他。
DL/T5245—2010
5试验设备与量测仪器
5.0.1掺气减蚀设施模型试验，可采用水箱或陡槽，其技术要求如下：
1水箱：应有足够大的容积、供水能力和高度，并设有可调节的平水设施，来流稳定和顺畅：2陡槽：槽长、槽宽和槽深应能满足试验要求，至少-一边侧壁透明，过流面平整，来流平稳。5.0.2模型试验用的主要附属设备：1供水系统：
2测量仪器及控制设备。
5.0.3试验使用的通用量测仪器，应有国家或行业技术监督部门颁发的合格证。自行研制的仪器、仪表，应满足试验要求。5.0.4掺气减蚀模型试验常用量测仪器的精度要求见附录A。5
DL/T52452010
6模型设计
6.0.1根据工程水力指标、试验任务以及试验设备和测试技术等条件，选择模型比尺。
6.0.2对泄水建筑物糙率不相似会带来明显影响的模型，应校正。
6.0.3对新型掺气减蚀设施或大型工程的掺气减蚀设施，宜进行减压模型试验，研究掺气减蚀设施自身的过流空化特性。6
DL/T5245-2010
7模型制作与安装
7.0.1应绘制模型总体布置图、建筑物模型详图、测点布置图，并提出模型加工及安装要求。
7.0.2当通气管过长时，可不完全模拟，但模拟长度应不小于15倍内径，且进口应制成喇叭形。风速测量断面与进口距离不宜小于6倍内径。
7.0.3通气管和接头应密封。
模型制作安装完成后，应进行检查与校核，并有完整记录。7.0.5
模型制作精度应满足附录A要求。7
DL/T5245—2010
8试验内容和要求
试验观测内容：
泄水建筑物流量；
泄水建筑物沿程压力、水深和流速；掺气减蚀设施下游的空腔长度、空腔负压和水流流态：通气管内风速、通气量；
掺气减蚀设施下游掺气浓度。
试验要求：
1试验开始时，掺气传感器应置于模型未掺气水体中进行调零，每次测量前后应进行调零复核：2热丝风速仪应在与模型相同气温条件下调零，每次测量前后应进行调零复核。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
