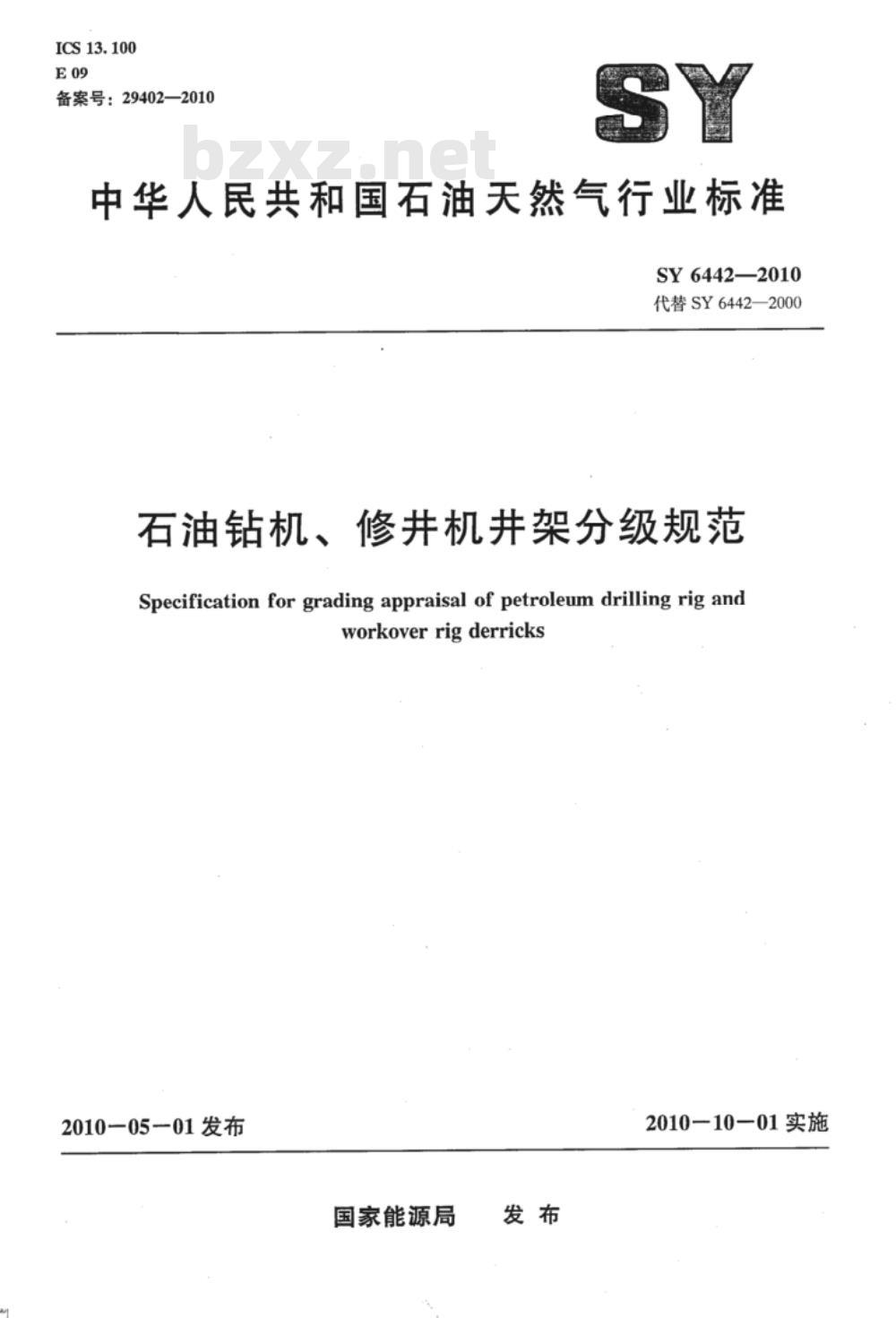

【石油天然气行业标准(SY)】 石油钻机、修井机井架分级规范

ICS13.100
备案号：29402—2010
中华人民共和国石油天然气行业标准SY6442—2010
代替SY6442—2000
石油钻机、修井机井架分级规范Specification for grading appraisal of petroleum drilling rig andworkoverrigderricks
2010-05-01发布
国家能源局
2010-10-01实施

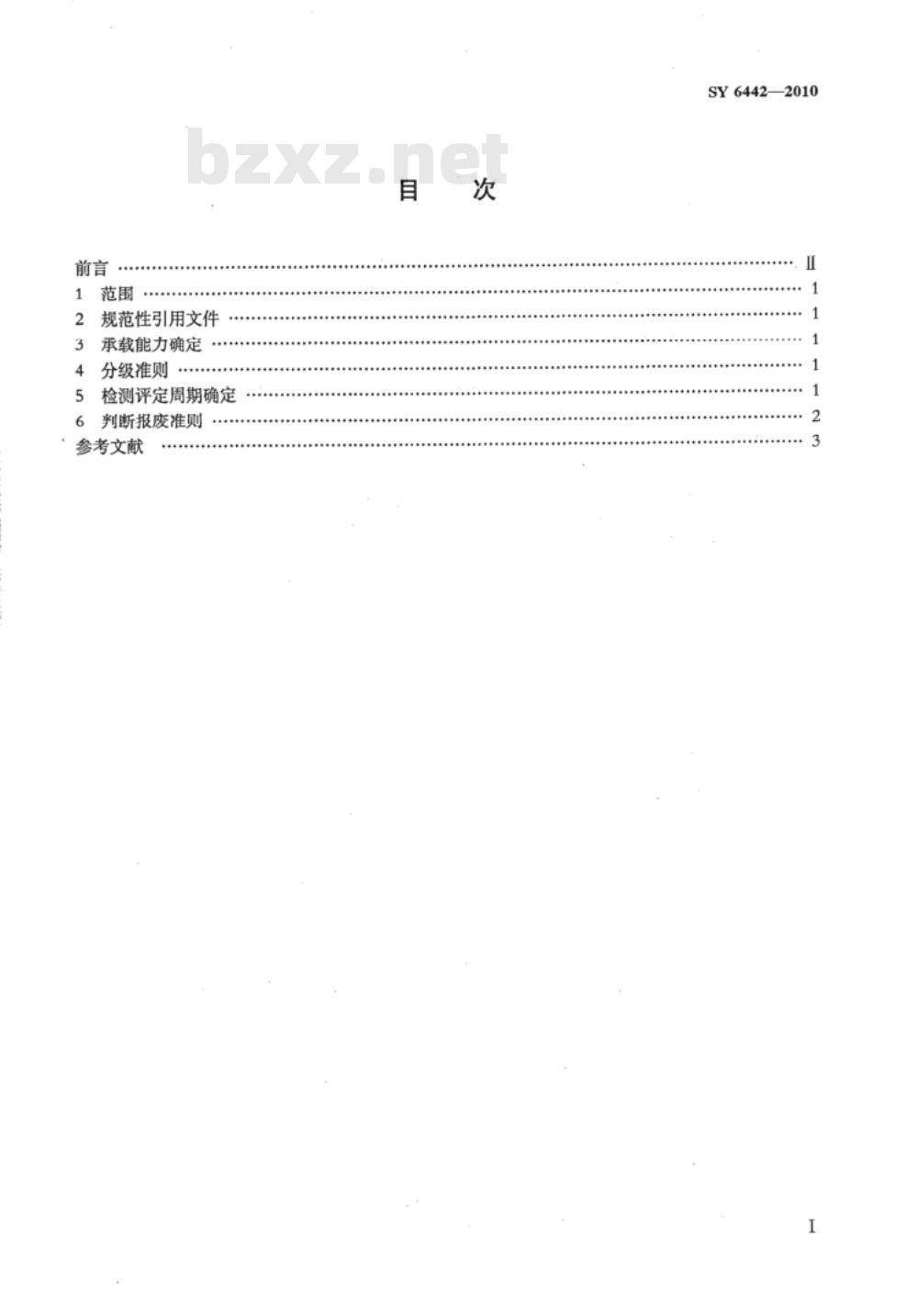

规范性引用文件
承载能力确定
分级准则
检测评定周期确定
判断报废准则
参考文献免费标准下载网bzxz
SY6442—2010
SY6442—2010

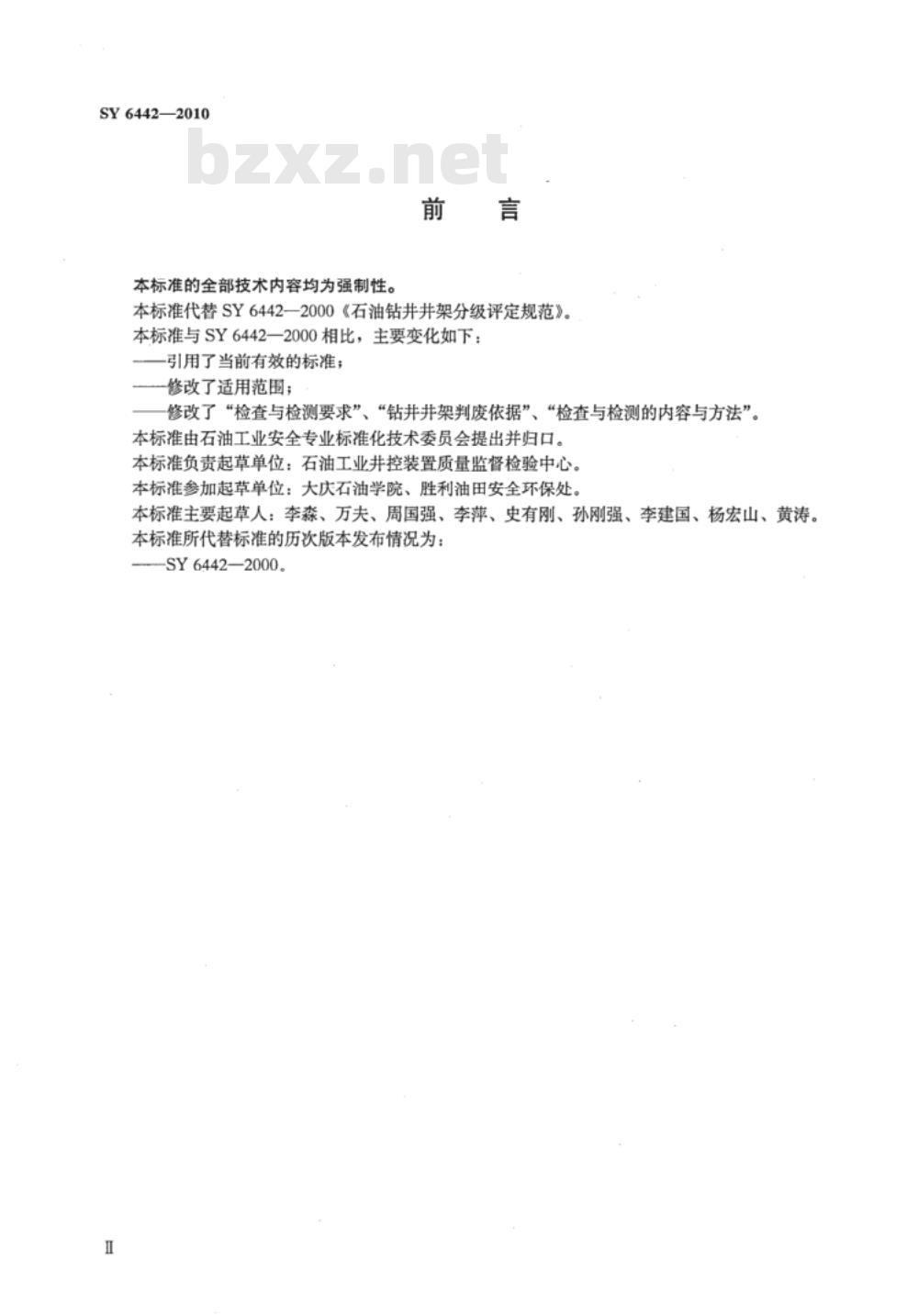

本标准的全部技术内容均为强制性。前言
本标准代替SY6442一2000《石油钻井井架分级评定规范》。本标准与SY6442一2000相比，主要变化如下：引用了当前有效的标准；
修改了适用范围；
修改了“检查与检测要求”、“钻井并架判废依据”、“检查与检测的内容与方法”本标准由石油工业安全专业标准化技术委员会提出并归口。本标准负责起草单位：石油工业井控装置质量监督检验中心。本标准参加起草单位：大庆石油学院、胜利油田安全环保处。本标准主要起草人：李森、万夫、周国强、李萍、史有刚、孙刚强、李建国、杨宏山、黄涛。本标准所代替标准的历次版本发布情况为：SY6442—2000。

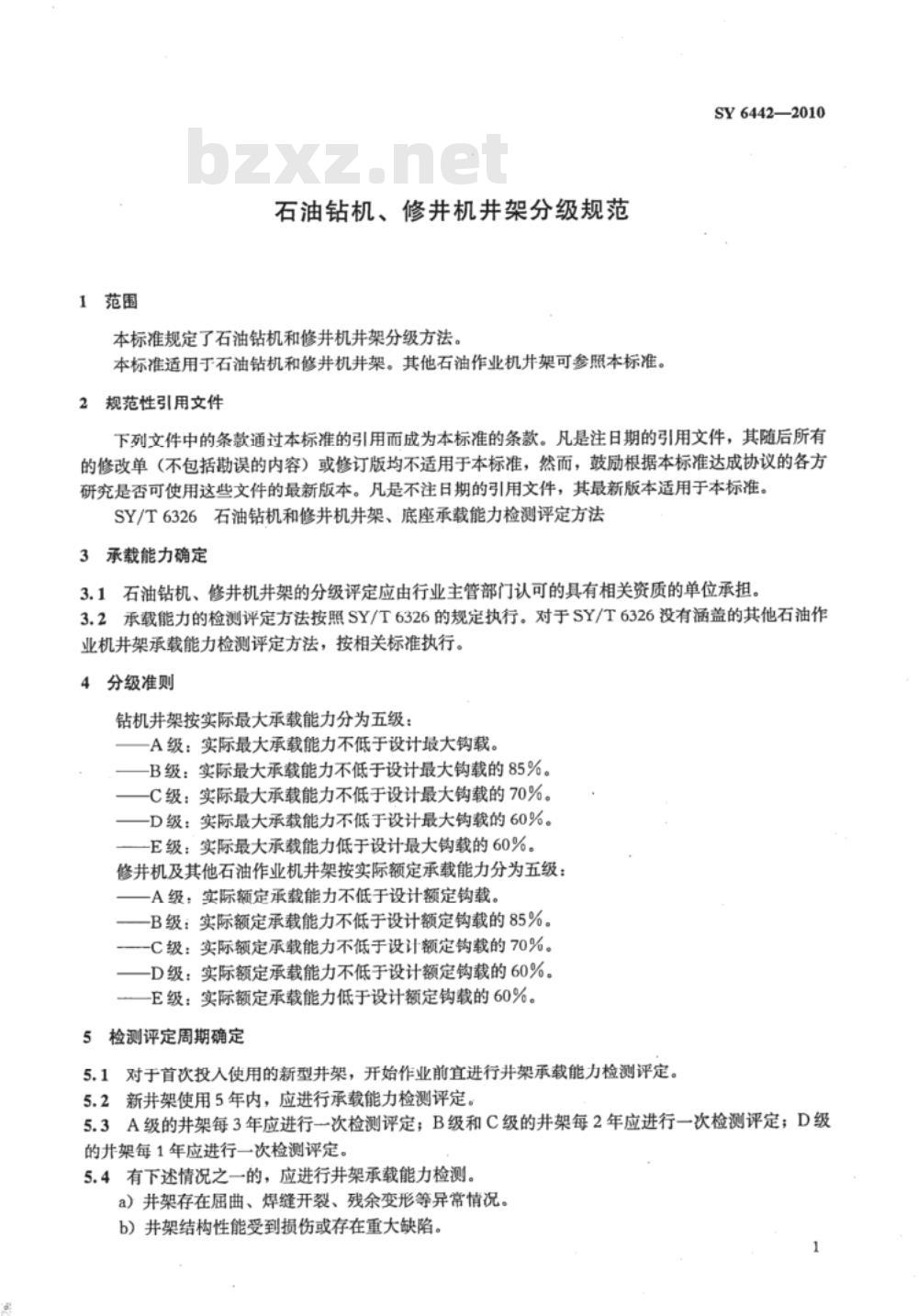

1范围
石油钻机、修井机井架分级规范本标准规定了石油钻机和修井机井架分级方法。本标准适用于石油钻机和修井机并架。其他石油作业机井架可参照本标准。2规范性引用文件
SY6442—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。SY/T6326石油钻机和修井机井架、底座承载能力检测评定方法3承载能力确定
3.1石油钻机、修井机井架的分级评定应由行业主管部门认可的具有相关资质的单位承担。3.2承载能力的检测评定方法按照SY/T6326的规定执行。对于SY/T6326没有涵盖的其他石油作业机井架承载能力检测评定方法，按相关标准执行。4分级准则
钻机井架按实际最大承载能力分为五级：A级：实际最大承载能力不低于设计最大钩载。-B级：实际最大承载能力不低于设计最大钩载的85%。C级：实际最大承载能力不低于设计最大钩载的70%。-D级：实际最大承载能力不低于设计最大钩载的60%。-E级：实际最大承载能力低于设计最大钩载的60%。修井机及其他石油作业机井架按实际额定承载能力分为五级：A级：实际额定承载能力不低于设计额定钩载。-B级：实际额定承载能力不低于设计额定钩载的85%。-C级：实际额定承载能力不低于设计额定钩载的70%。-D级：实际额定承载能力不低于设计额定钩载的60%。—E级：实际额定承载能力低于设计额定钩载的60%。5检测评定周期确定
5.1对于首次投入使用的新型井架，开始作业前宜进行并架承载能力检测评定。5.2新井架使用5年内，应进行承载能力检测评定。5.3A级的井架每3年应进行一次检测评定；B级和C级的井架每2年应进行一次检测评定；D级的并架每1年应进行一次检测评定。5.4有下述情况之一的，应进行井架承载能力检测。a）并架存在屈曲、焊缝开裂、残余变形等异常情况。b）并架结构性能受到损伤或存在重大缺陷。SY6442—2010

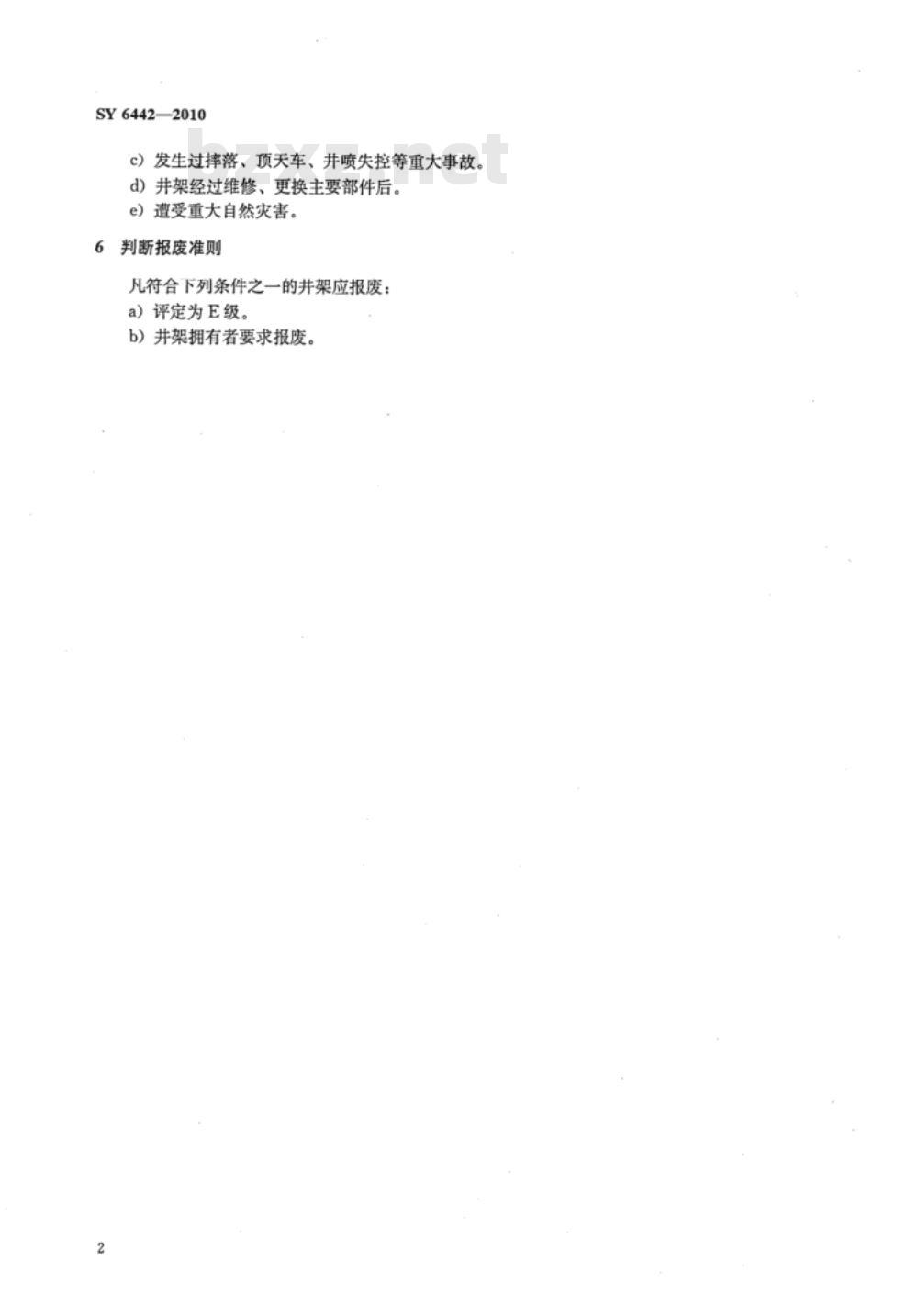

c）发生过摔落、顶天车、井喷失控等重大事故。d）并架经过维修、更换主要部件后。e）遭受重大自然灾害。
判断报废准则
凡符合下列条件之一的井并架应报废：a）评定为E级。
b）并架拥有者要求报废。
[1]SY/T5202
石油修井机
[2]SY/T5376
石油通井机
参考文献
[3]SY/T5609
石油钻机型式与基本参数
[4]SY/T5954开钻前验收项目及要求[5］SY5974钻井井场、设备、作业安全技术规程[6]SY/T6584车装钻机
SY6442—2010
中华人民共和国
石油天然气行业标准
石油钻机、修井机井架分级规范SY6442—2010
石油工业出版社出版
(北京安定门外安华里二区一号楼）石油工业出版社印剧厂排版印刷新华书店北京发行所发行
880×1230亲米16开本0.5印张13千字印1—25002010年9月北京第1版2010年9月北京第1次印剧书号，155021·6423
版权专有不得翻印
