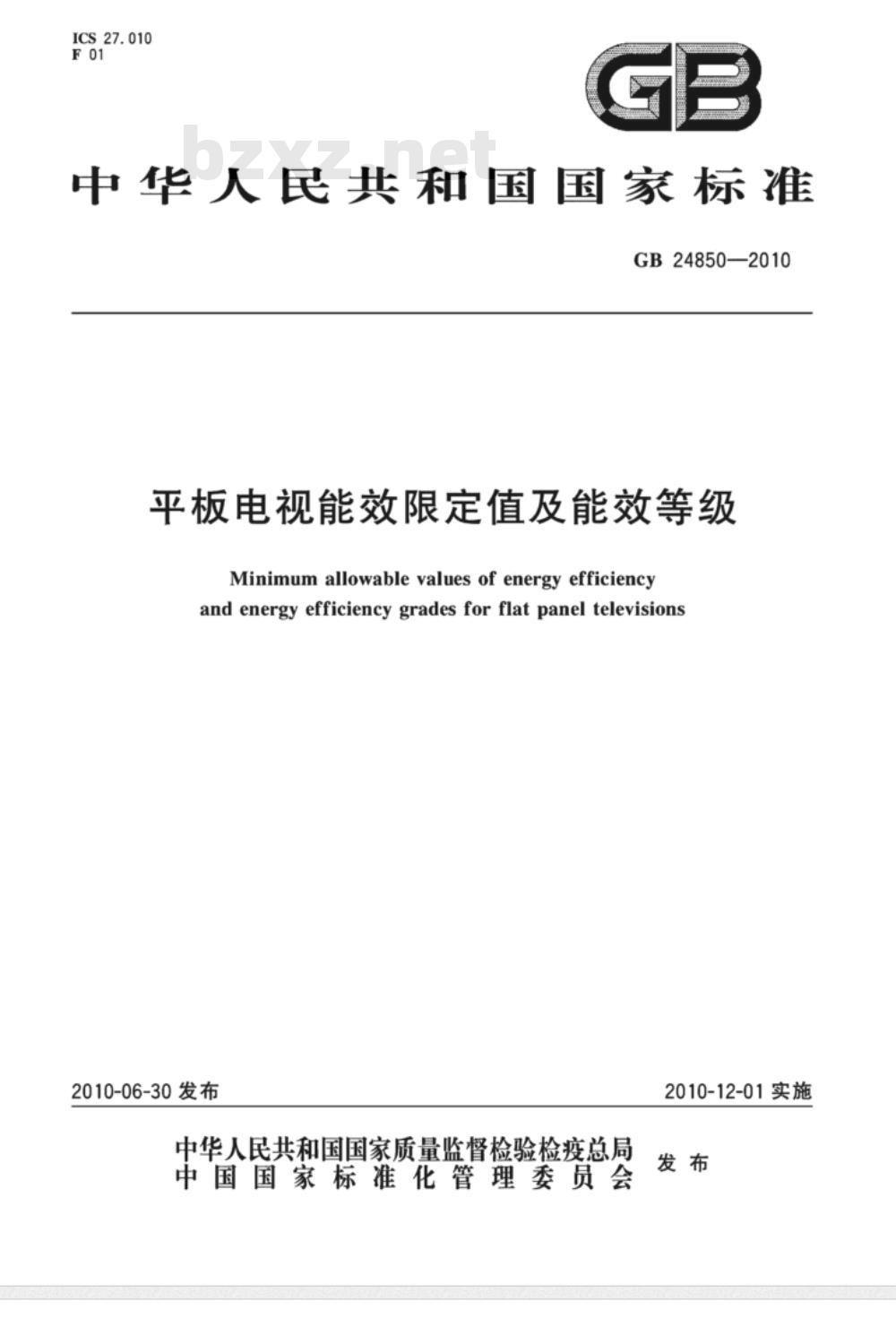

【国家标准(GB)】 平板电视能效限定值及能效等级

ICS.27.010
中华人民共和国国家标准
GB24850—2010
平板电视能效限定值及能效等级Minimum allowable values of energy efficiencyand energy efficiency grades for flat panel televisions2010-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-12-01实施

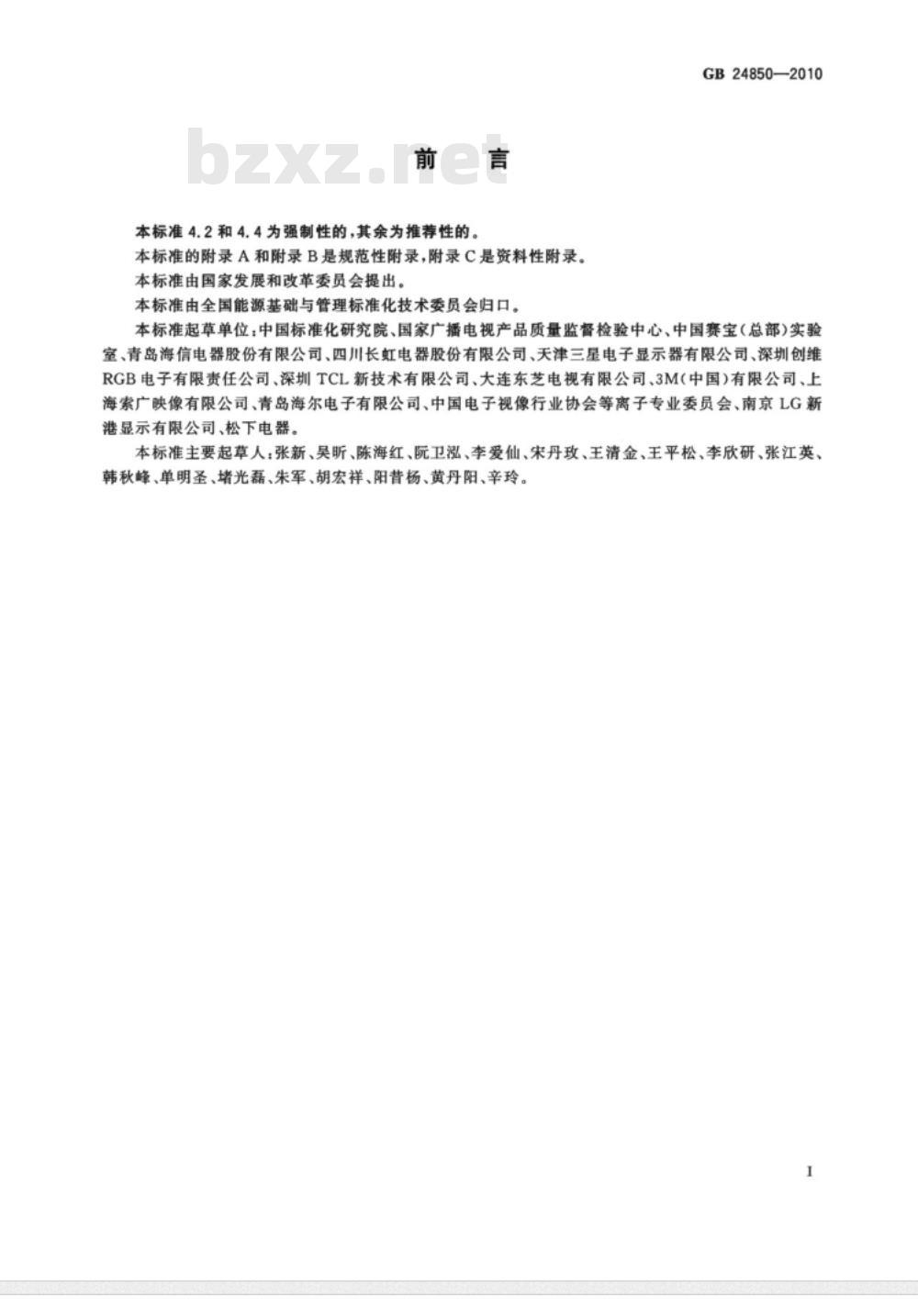

本标准4.2和4.4为强制性的，其余为推荐性的。本标准的附录A和附录B是规范性附录，附录C是资料性附录。本标准由国家发展和改革委员会提出。本标准由全国能源基础与管理标准化技术委员会归口。GB24850—2010
本标准起草单位：中国标准化研究院、国家广播电视产品质量监督检验中心、中国赛宝（总部）实验室、青岛海信电器股份有限公司、四川长虹电器股份有限公司、天津三星电子显示器有限公司、深圳创维RGB电子有限责任公司、深圳TCL新技术有限公司、大连东芝电视有限公司、3M（中国）有限公司、上海索广映像有限公司、青岛海尔电子有限公司、中国电子视像行业协会等离子专业委员会、南京LG新港显示有限公司、松下电器。
本标准主要起草人：张新、吴昕、陈海红、阮卫泓、李爱仙、宋丹玫、王清金、王平松、李欣研、张江英、韩秋峰、单明圣、堵光、朱军、胡宏祥、阳昔杨、黄丹阳、辛玲。1

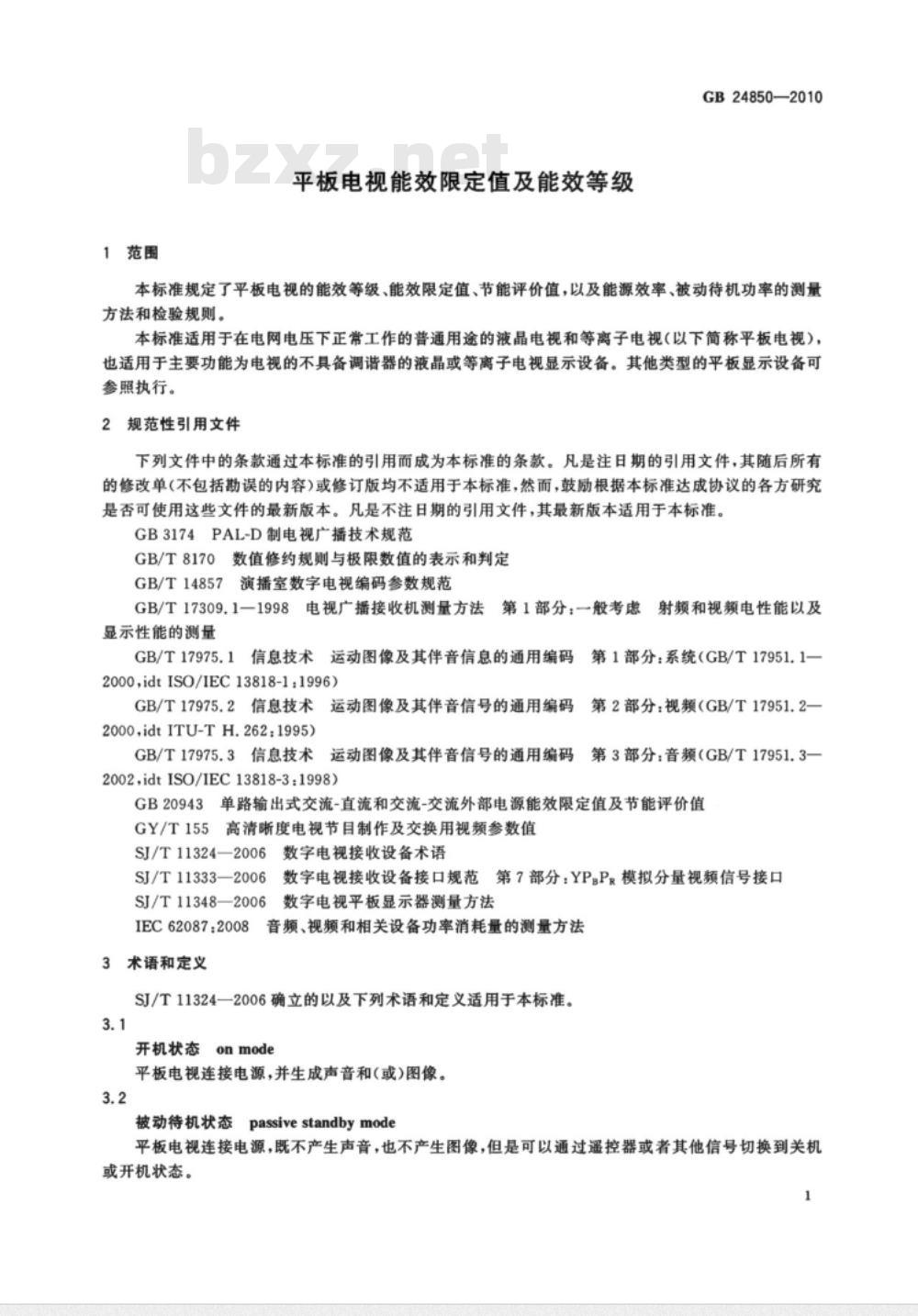

1范围
平板电视能效限定值及能效等级GB24850—2010
本标准规定了平板电视的能效等级、能效限定值、节能评价值，以及能源效率、被动待机功率的测量方法和检验规则。
本标准适用于在电网电压下正常工作的普通用途的液晶电视和等离子电视（以下简称平板电视），也适用于主要功能为电视的不具备调谐器的液晶或等离子电视显示设备。其他类型的平板显示设备可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3174PAL-D制电视广播技术规范GB/T8170数值修约规则与极限数值的表示和判定GB/T14857演播室数字电视编码参数规范GB/T17309.1一1998电视广播接收机测量方法第1部分：一般考虑射频和视频电性能以及显示性能的测量
GB/T17975.11
运动图像及其伴音信息的通用编码第1部分：系统（GB/T17951.1一信息技术
2000,idtISO/IEC13818-1:1996）GB/T17975.2信息技术
运动图像及其伴音信号的通用编码第2部分：视频（GB/T17951.2一2000,idtITU-TH.262:1995)
GB/T17975.3信息技术
运动图像及其伴音信号的通用编码第3部分：音频（GB/T17951.3一2002,idtISO/IEC13818-3:1998）单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值GB20943
高清晰度电视节目制作及交换用视频参数值GY/T155
数字电视接收设备术语
SJ/T11324—2006
SJ/T11333—2006
SJ/T11348—2006
IEC62087:2008
3术语和定义
数字电视接收设备接口规范
第7部分：YPsPr模拟分量视频信号接口数字电视平板显示器测量方法
音频、视频和相关设备功率消耗量的测量方法S/T11324一2006确立的以及下列术语和定义适用于本标准。3.1
开机状态
onmode
平板电视连接电源，并生成声音和（或）图像。3.2
passivestandbymode
被动待机状态
平板电视连接电源，既不产生声音，也不产生图像，但是可以通过遥控器或者其他信号切换到关机或开机状态。
GB24850—2010

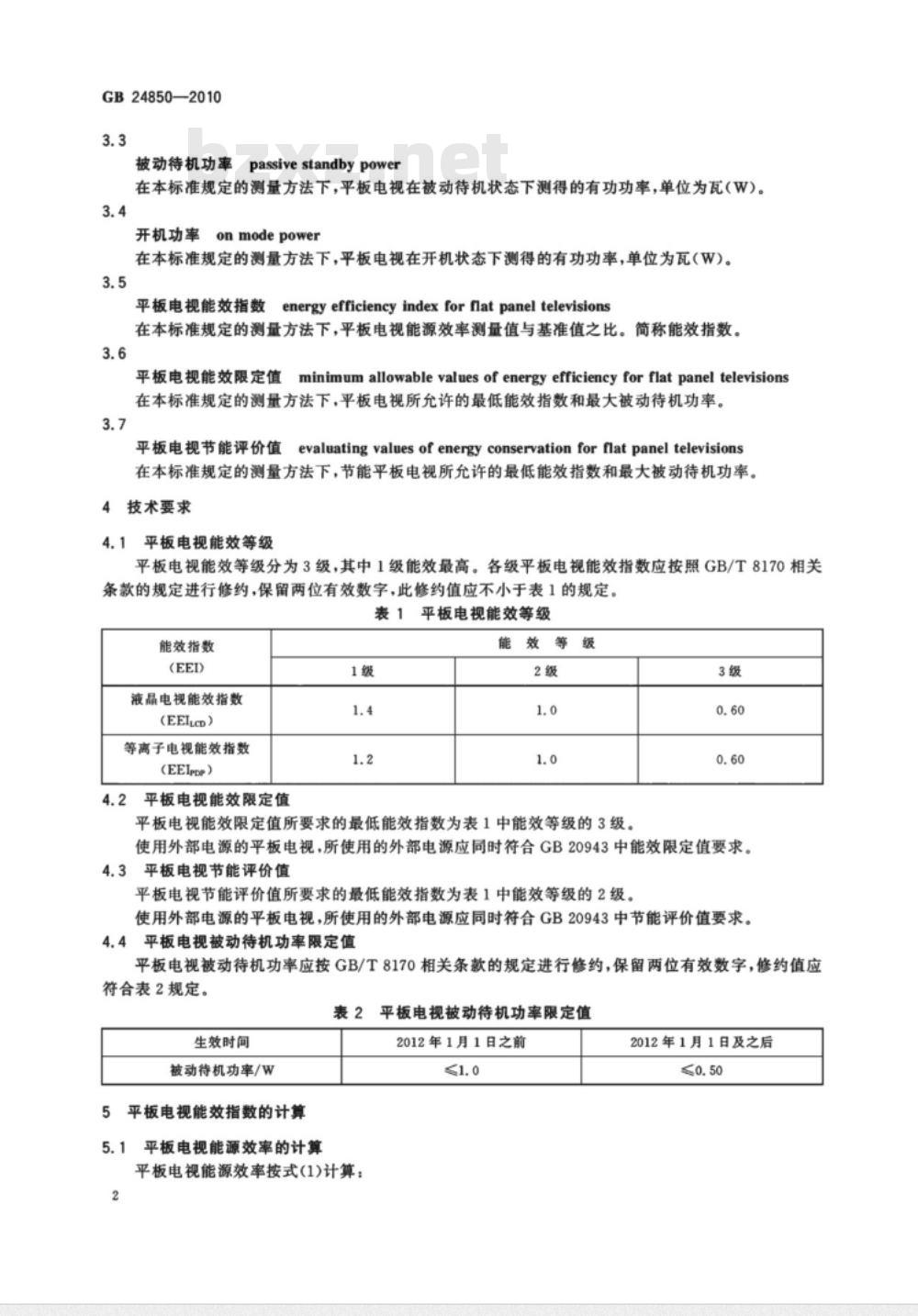

被动待机功率
passivestandbypower
在本标准规定的测量方法下，平板电视在被动待机状态下测得的有功功率，单位为瓦（W）。3.4
开机功率
onmodepower
在本标准规定的测量方法下，平板电视在开机状态下测得的有功功率，单位为瓦(W)。3.5
平板电视能效指数
energy efficiency index for flat panel televisions在本标准规定的测量方法下，平板电视能源效率测量值与基准值之比。简称能效指数。3.6
平板电视能效限定值
minimumallowablevaluesofenergyefficiencyforflatpanel televisions在本标准规定的测量方法下，平板电视所允许的最低能效指数和最大被动待机功率。3.7
evaluatingvaluesof energyconservationforflatpaneltelevisions平板电规节能评价值
在本标准规定的测量方法下，节能平板电视所允许的最低能效指数和最大被动待机功率。4技术要求
4.1平板电视能效等级
平板电视能效等级分为3级，其中1级能效最高。各级平板电视能效指数应按照GB/T8170相关条款的规定进行修约，保留两位有效数字，此修约值应不小于表1的规定。表1平板电视能效等级
能效指数
液晶电视能效指数
(EEILcp）
等高子电视能效指数
(EEIppe）
4.2平板电视能效限定值
能效等
平板电视能效限定值所要求的最低能效指数为表1中能效等级的3级。3级
使用外部电源的平板电视，所使用的外部电源应同时符合GB20943中能效限定值要求。平板电视节能评价值
平板电视节能评价值所要求的最低能效指数为表1中能效等级的2级。使用外部电源的平板电视，所使用的外部电源应同时符合GB20943中节能评价值要求。平板电视被动待机功率限定值
平板电视被动待机功率应按GB/T8170相关条款的规定进行修约，保留两位有效数字，修约值应符合表2规定。
生效时间
被动待机功率/W
平板电视能效指数的计算
5.1平板电视能源效率的计算

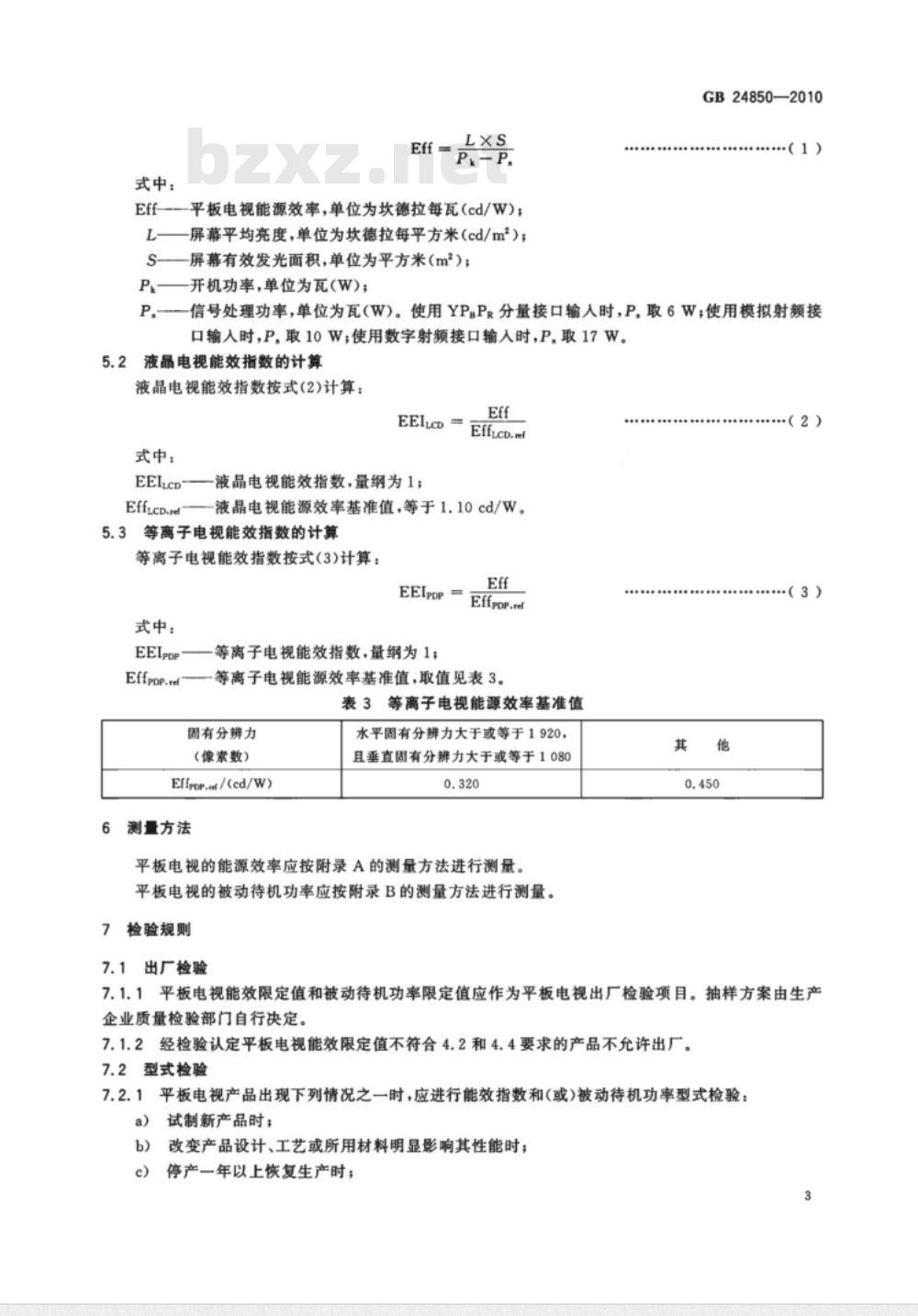

平板电视能源效率按式(1)计算：2
平板电视被动待机功率限定值
2012年1月1日之前
2012年1月1日及之后
式中：
Eff---平板电视能源效率，单位为坎德拉每瓦（cd/W)；L
屏幕平均亮度，单位为坎德拉每平方米（cd/m*）；S-—屏幕有效发光面积，单位为平方米（m）；Pr——开机功率，单位为瓦(W)；GB24850—2010
P.一信号处理功率，单位为瓦（W)。使用YPPs分量接口输入时，P.取6W：使用模拟射频接口输入时，P.取10W；使用数字射频接口输入时，P.取17W。5.2液晶电视能效指数的计算
液晶电视能效指数按式(2)计算：EEILco
式中：
EEllcp
液晶电视能效指数，量纲为1；
EffucD.nf
液晶电视能源效率基准值，等于1.10cd/W。5.3等离子电视能效指数的计算
等离子电视能效指数按式(3)计算：EEIpp
式中：
EEIppP
EffpDP.ref
等离子电视能效指数，量纲为1；Eff
EffpoP.re
等离子电视能源效率基准值，取值见表3。表3等离子电视能源效率基准值
固有分辨力
(像素数）
EfroP.o/(cd/W)
测量方法
水平固有分辨力大于或等于1920，且垂直固有分辨力大于或等于10800.320
平板电视的能源效率应按附录A的测量方法进行测量。平板电视的被动待机功率应按附录B的测量方法进行测量。7检验规则
出厂检验
（3）
7.1.1平板电视能效限定值和被动待机功率限定值应作为平板电视出厂检验项目。抽样方案由生产企业质量检验部门自行决定。
7.1.2经检验认定平板电视能效限定值不符合4.2和4.4要求的产品不允许出厂。7.2型式检验
平板电视产品出现下列情况之一时，应进行能效指数和(或)被动待机功率型式检验：7.2.1
试制新产品时；
改变产品设计、工艺或所用材料明显影响其性能时；停产一年以上恢复生产时；
GB24850—2010
质量技术监督部门提出检验要求时。d)
7.2.2型式检验的抽样方案
型式检验的抽样，每批抽1台，如合格则该批产品为合格；如发现不符合本标准要求，应从该批产品中另外抽出2台重新检验，如全部合格则该批产品为合格；否则该批产品为不合格。A.1测量环境
A.1.1工作条件
附录A
（规范性附录）
平板电视能源效率测量方法
GB24850—2010
除非另有规定，音频部分和视频部分应处于工作状态，各种设置应按照A.3.2调节。如调节的位置不同，应在测量结果中予以说明。A.1.2环境条件
在下列范围内的温度、湿度和气压条件下进行测量：—环境温度：15℃～35℃；
—相对湿度：25%~75%；
—大气压力：86kPa~106kPa。
3电源
电压为交流220V士1%），频率为50Hz(士1%），总谐波失真度应不超过2%。A.1.4测量场地
为了避免杂散光对测量结果产生干扰，测量应在暗室中进行，且暗室应满足以下条件：杂散光照度小于或等于1Ix。
2测量信号
A.2.1视频测量信号
A.2.1.1概述
测量信号应根据显示清晰度、幅型比等特性的不同而有所区别。模拟信号应符合GB3174的规定，标准清晰度数字信号应符合GB/T17975.1～GB/T17975.3和GB/T14857相关规定，视频信号格式应为720X576i/50Hz，高清晰度测量数字信号应符合GB/T17975.1GB/T17975.3和GY/T155相关规定，视频信号格式应为1920×1080i/50Hz。A.2.1.2极限八灰度等级信号
极限八灰度等级信号是一个亮度信号，在50%的灰色背景上产生两排灰度等级。全黑场电平：0%，全白场电平=100%，第一排灰度为：0%、5%、10%、15%；第二排灰度为：85%、90%、95%、100%，每个灰度矩形占满屏面积的5%，并且具有与整个显示图像一致的幅型比。该信号用来调整平板电视的标准状态。极限八灰度等级信号示意图见图A.1。极限八灰度等级信号示意图
GB24850—2010
A.2.1.317%APL白富信号
17%APL白窗信号是在黑背景上9个白色窗口信号，其位置和大小示意图见图A，2。单位为米
P。~P,
屏募有效发光面宽度；
屏幕有效发光面高度；
白窗宽度：
白密高度：
亮度测试点。此内容来自标准下载网
图A.2九点亮度测量用17%APL白窗信号示意图动态视频信号
为[EC62087:2008定义的50Hz活动测量序列，信号长度10min。A2.2音频测量信号
额率为1kHz的正弦波信号。
A3测量条件
A3.1测量接口和输入信号
平板电视能效测量信号输人端采用射频输人接口（若有一个以上射频接口，应分别进行测量，选取最差结果进行能效等级的评定）.模拟射频信号调制方式按GB/T17309.1一1998的规定进行设置，数字射频信号调制方式按相关信道标准进行设置。使用数字测量信号时，高清晰度电视机的视频信号格式为1920X1080i/50Hz，标准清晰度电视机的视频信号格式为720×576i/50Hz。若没有射频输入接口，则采用YPsPk分量接口进行测量，分量信号接口应符合SJ/T11333一2006的规定。
音频测量信号输入采用RCA(L、R)接口。在额率为1kHz时，额定输入电压为500mV(有效值）。测量接口、信道调制方式、信道参数、射频信号电平、数字单路视额信号码率等信息应在检验报告中6
说明。
2平板电视标准工作状态的调整
A.3.2.1图像对比度和亮度的调整GB24850—2010
输入极限八灰度等级信号，改变对比度和亮度控制器位置，调整到极限八灰度等级信号能够恰好可分辨的极限状态（调节方法参见附录C)。如果不能得到上述状态，应调整到最佳图像质量，并记录亮度和对比度设定值。
A.3.2.2色温的调整
将平板电视色温置于出厂位置，如果没有预置的位置设置，应调整到最佳图像质量。A.3.2.3图像（质量增强）控制或开关将平板电视控制开关置于出厂位置，如果没有预置的位置设置，将其调整到关闭状态。A.3.2.4彩色（饱和度和色调）控制将平板电视控制器置于出厂位置，如果没有预置的位置设置，将其调到中心位置。A.3.2.5音频控制
如果有音频放大器和扬声器，则将音频控制作如下调整：一若有音调控制，应调到中心位置或获得平坦的音频响应输出位置；一若有立体声平衡控制，则应将左右声道的控制调整到平衡位置；一音量控制调节到前置喇叭输出50mW的位置。对于有环绕立体声设备的电视，应关闭除前置喇叭以外的喇叭。
A.3.2.6环境光控制
指任何通过环境光亮度自动调整画面亮度、色彩等输出的功能。将其调整到关闭状态。A.3.2.7其他控制
若有其他用户控制，将其置于出厂位置，如果没有预置的位置设置，将它们调整到能获得最佳图像和声音的位置。
A.3.2.8附加功能
附加功能是指除电视解调、解码、显示画面、发声基本功能以外的功能，如DVD、联网、录像、计算机、游戏机等。能够被用户关闭的附加功能应调整到关闭状态。A.3.2.9工厂菜单
除默认用户使用菜单以外的单，若在用户说明书中没有介绍其调用和使用方法，就不应在测量中使用。
A4平板电视能源效率测量程序
平板电视能源效率测量程序如下：a）按照图A.3所示连接测量系统，给全部试验设备接通电源，并适当调整电压和频率。如果平板电视需要由两个或两个以上独立供电部分同时工作才可以完成普通用途平板电视功能，即接收输人信号、生成图像和声音等，需要将这些独立部分均连接在功率计上，并计算总功耗。信号发生器
被测平板电视
高度计
8能源效率测量系统框图
功率计
GB24850—2010
输人全白场信号（等离子电视可以输人15%灰度级的平场信号），保持在此状态下预热不少于60min。
将平板电视调整到A.3.2规定的标准工作状态。输人A.2.1.3中规定信号，用亮度计测量图A.2中所规定的P。～P。各个点上的亮度值（测量位置按照SJ/T11348一2006中4.4.4规定），分别记为L。～Ls。按照式（A.1)计算屏幕平均亮度：
式中：
L,第i点的亮度，单位为坎德拉每平方米（cd/m\)；i——测量点的编号。
.(A.1)
测量等离子电视亮度时，测量每个点亮度之间要切换一次全黑场信号，同时测量每个点亮度的时间不能超过1min，以保护等离子屏幕。当L大于350cd/m时，应调节背光设定（对于没有独立背光设定的平板电视，包括液晶电视和等离子电视，应调节亮度设定），使L（即中心点亮度）等于（350士10）cd/m，再重复步骤d）继续测量。如果调节亮度设定之后极限八灰度不能分辨，则需要调节对比度设定至极限八灰度可分辨的状态（如果极限八灰度始终不能分辨，则需调节对比度设定至相对最佳图像质量），并记录亮度和对比度设定值。记录被测平板电视的商标、型号、幅型比、屏幕有效发光面积等。e）信号发生器输出A.2.1.4规定的动态视频测量信号（信号长度为10min），用电度计（或具备数字积分功能的功率计)测量播放此视频时平板电视的积分功率值，并记录测量时间。按照式(A.2)计算开机功率：
式中：
.（A.2)
E—播放动态视频时电度计测量的积分功率值，单位为瓦时（W·h)；T一开机功率测量时间，单位为小时(h)。f）按照SJ/T11348一2006中5.15的方法测量水平和垂直固有分辨力，并记录。8
B.1测量条件
B.1.1环境条件
同A.1.2。
B.1.2电源
同A.1.3。
2测量仪器
附录B
（规范性附录）
平板电视被动待机功率测量方法GB24850—2010
功率计为有功功率计，波峰因数大于或等于3，最小电流量程小于或等于10mA，在测量小于或等于10W的功率时，读数可精确到0.01W。B.3
平板电视被动待机功率测量程序平板电视被动待机功率测量程序如下：接通所有测量设备的电源，并正确调整工作量程。如果平板电视需要由两个或两个以上独立a)
供电部分同时工作才可以完成普通用途平板电视功能，即接收输人信号、生成图像和声音等，每个部分被动待机功率应独立测量，并分别符合表2被动待机功率限定值。b)
将平板电视接到测量设备，并关闭附加功能。将平板电视从工作状态调节到被动待机状态（见3.2)。处于被动待机状态室少10min之后，开始监测功率计读数至少5min，若在此期间读数波动小于5%，则认为读数已经稳定，可以直接记录功率读数为被动待机功率。如果功率计读数不能达到稳定，则需要使用具有功率平均功能的功率计监测不小于5min，测得的平均功率为被动待机功率；或者使用电度计（或具备数字积分功能的功率计）监测不少于5min保证在积分时间内采样多于200次）。按照式(B.1)计算被动待机功率：E
式中：
P。——被动待机功率，单位为瓦(W),精确到0.01W；E。—被动待机状态实测电能消耗，单位为瓦时（W·h)；T。被动待机状态测量时间，单位为小时(h)。f）如有多种被动待机状态，测量结果取其中功率最低的一种。+......
...(B.1)
