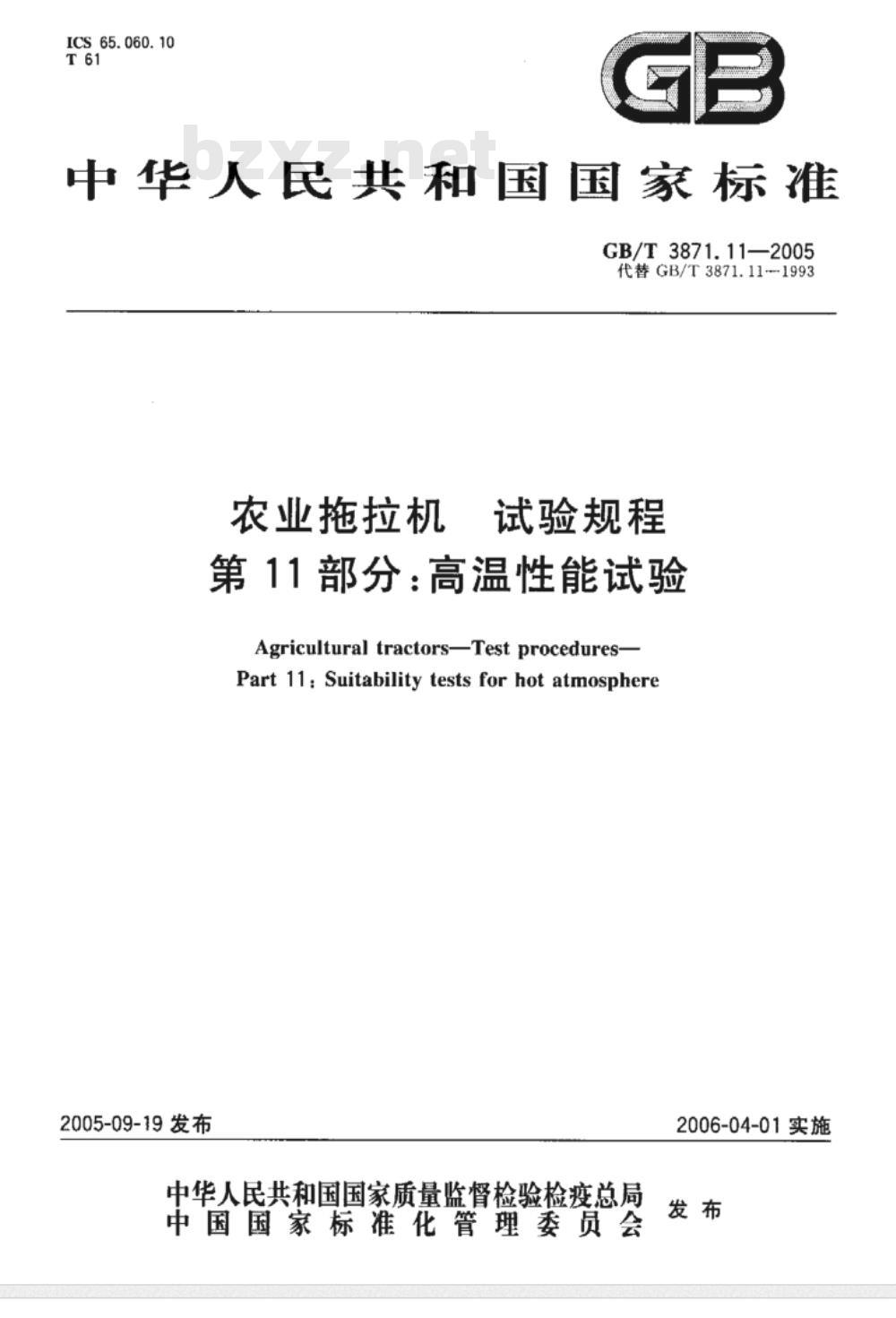

ICS65.060.10
中华人民共和国国家标准
GB/T3871.11—2005
代替GB/T3871.11-1993
农业拖拉机
试验规程
第11部分：高温性能试验
Agricultural tractors-Testprocedures-Part 11: Suitability tests for hot atmosphere2005-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

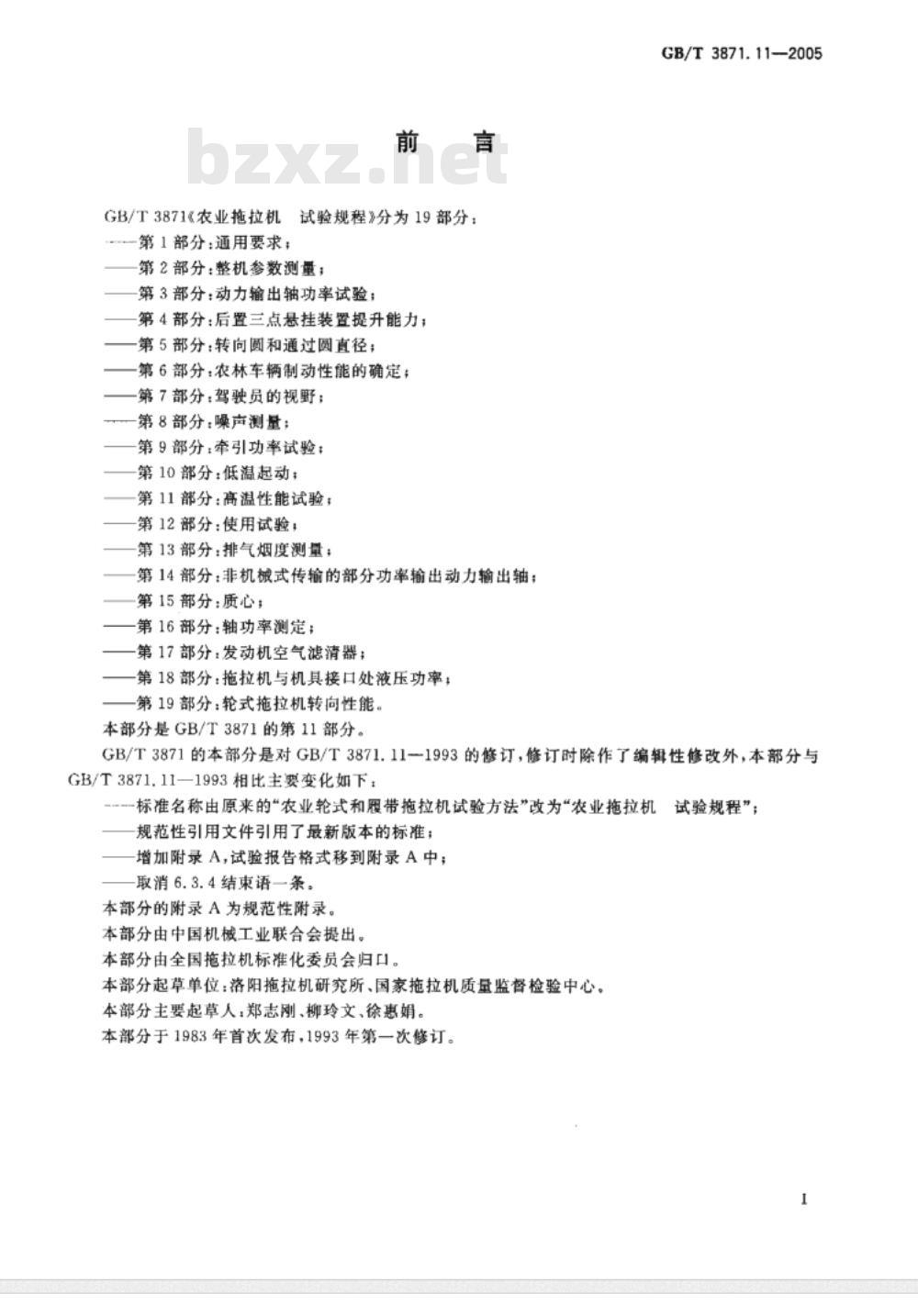

GB/T3871农业拖拉机
第1部分：通用要求；
试验规程》分为19部分：
第2部分：整机参数测量；
第3部分：动力输出轴功率试验；第4部分：后置三点悬挂装置提升能力；第5部分：转向圆和通过圆直径；第6部分：农林车辆制动性能的确定：第7部分：驾驶员的视野；
第8部分：噪声测量；
第9部分：牵引功率试验；
第10部分：低温起动：此内容来自标准下载网
第11部分：高温性能试验，
第12部分：使用试验；
第13部分：排气烟度测量；
第14部分：非机械式传输的部分功率输出动力输出轴；第15部分：质心；
第16部分：轴功率测定；
第17部分：发动机空气滤清器；第18部分：拖拉机与机具接口处液压功率，第19部分：轮式拖拉机转向性能。本部分是GB/T3871的第11部分。GB/T 3871.11-2005
GB/T3871的本部分是对GB/T3871.11一1993的修订，修订时除作了编辑性修改外，本部分与GB/T3871.11—1993相比主要变化如下，--标准名称由原来的\农业轮式和履带拖拉机试验方法”改为“农业拖拉机试验规程”；规范性引用文件引用了最新版本的标准；增加附录A，试验报告格式移到附录A中；取消6.3.4结束语一条。
本部分的附录A为规范性附录。
本部分由中国机工业联合会提出。本部分由全国拖拉机标准化委员会归口。本部分起草单位：洛阳拖拉机研究所、国家拖拉机质量监督检验中心。本部分主要起草人：郑志刚、柳玲文、徐惠娟。本部分于1983年首次发布，1993年第一次修订。1

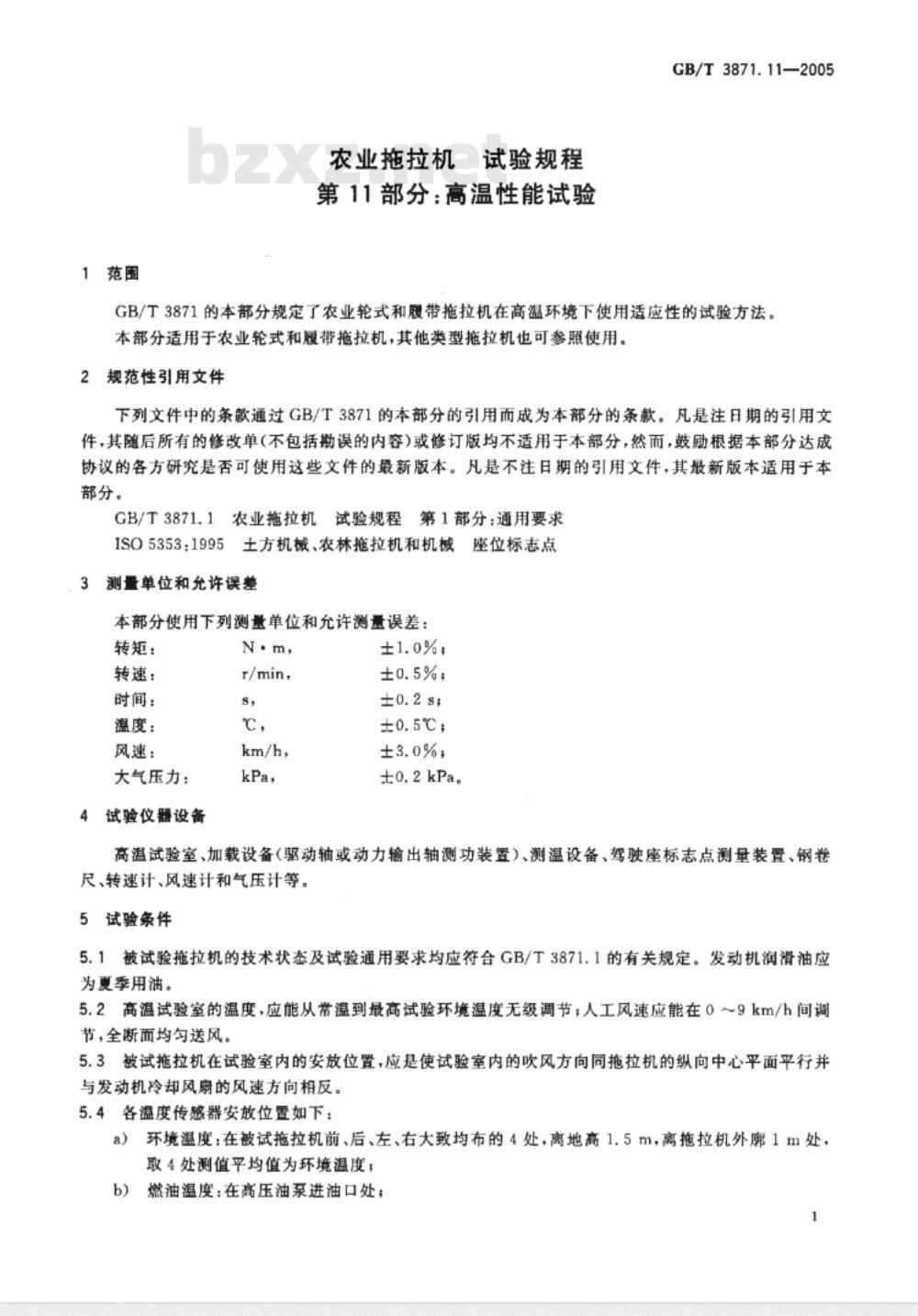

1范围
农业拖拉机试验规程
第11部分：高温性能试验
GB/T3871.11—2005
GB/T3871的本部分规定了农业轮式和腰带拖拉机在高温环境下使用适应性的试验方法。本部分适用于农业轮式和履带拖拉机，其他类型拖拉机也可参照使用。2规范性引用文件
下列文件中的条款通过GB/T3871的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3871.1农业拖拉机试验规程第1部分：通用要求ISO5353：1995土方机械、农林拖拉机和机械座位标志点3测量单位和允许误差
本部分使用下列测量单位和允许测量误差：转矩：
转速：
时间：
温度：
风速：
大气压力：
4试验仪器设备
r/min，
km/h，
kPa，
±1.0%：
±0.5%，
±0.5℃；
±3.0%；
士0.2kPa。
高温试验室、加载设备（驱动轴或动力输出轴测功装置）、测温设备、驾驶座标志点测量装置、钢卷尺、转速计、风速计和气压计等。5试验条件
5.1被试验拖拉机的技术状态及试验通用要求均应符合GB/T3871.1的有关规定。发动机润滑油应为夏季用油。
5.2高温试验室的温度，应能从常温到最高试验环境温度无级调节；人工风速应能在0~9km/h间调节，全断面均匀送风。
5.3被试拖拉机在试验室内的安放位置，应是使试验室内的吹风方向同拖拉机的纵向中心平面平行并与发动机冷却风扇的风速方向相反。5.4各温度传感器安放位置如下：环境温度：在被试拖拉机前、后、左、右大致均布的4处，离地高1.5m，离拖拉机外廊1m处，a)
取4处测值平均值为环境温度；
燃油温度：在高压油泵进油口处；b）
GB/T3871.11—2005

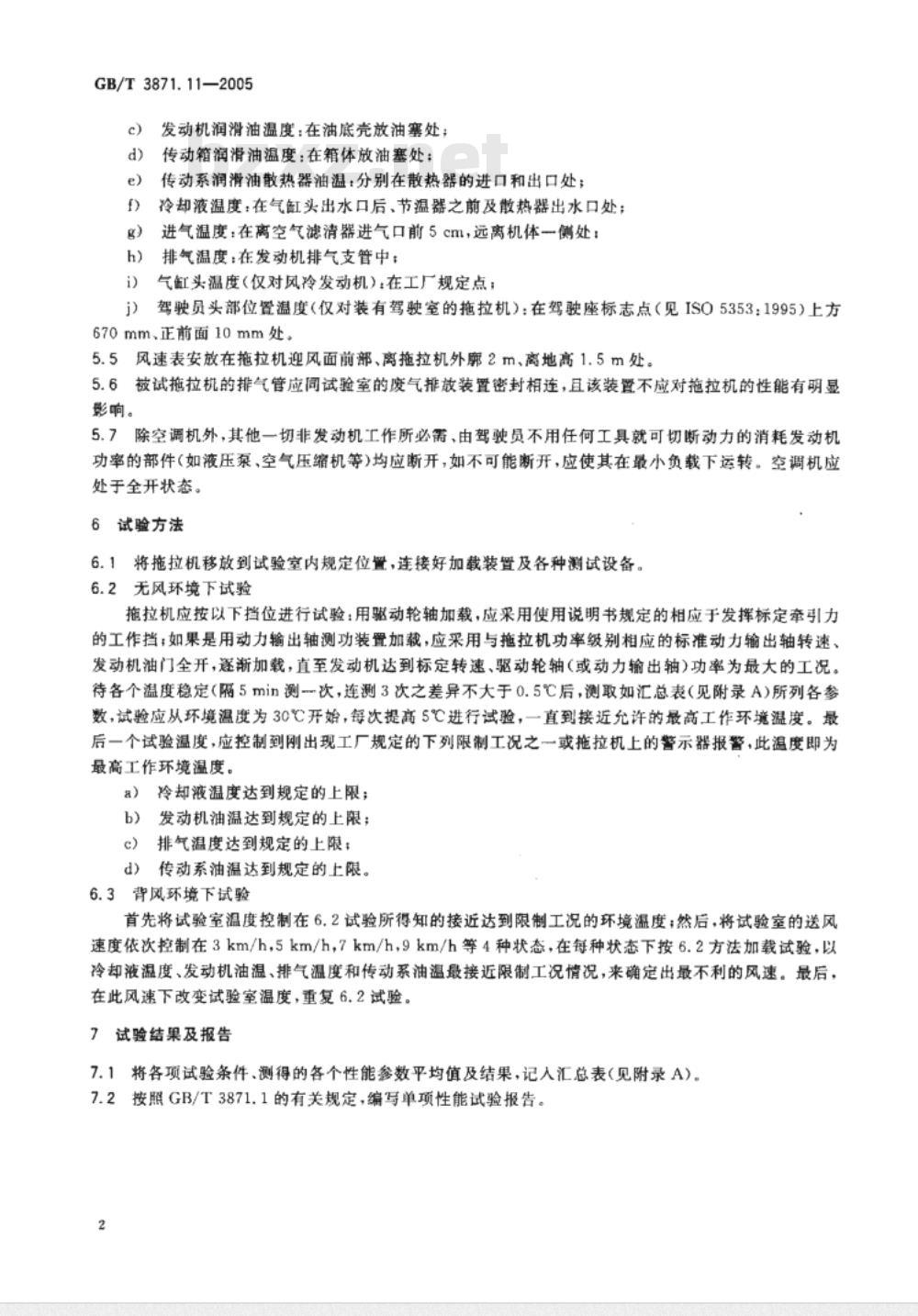

发动机润滑油温度：在油底壳放油塞处；c)
传动箱润滑油温度：在箱体放油塞处；d)
传动系润滑油散热器油温：分别在散热器的进口和出口处；冷却液温度：在气缸头出水口后、节温器之前及散热器出水口处；f
进气温度：在离空气滤清器进气口前5cm，远离机体一侧处：g)
排气温度：在发动机排气支管中；气缸头温度（仅对风冷发动机）：在工厂规定点；i)
驾驶员头部位置温度（仅对装有驾驶室的拖拉机）：在驾驶座标志点（见ISO5353：1995）上方j）
670mm、正前面10mm处。
5.5风速表安放在拖拉机迎风面前部、离拖拉机外廊2m、离地高1.5m处。5.6被试拖拉机的排气管应同试验室的废气排放装置密封相连，且该装置不应对拖拉机的性能有明显影响。
5.7除空调机外，其他一切非发动机工作所必需、由驾驶员不用任何工具就可切断动力的消耗发动机功率的部件（如液压泵、空气压缩机等)均应断开，如不可能断开，应使其在最小负载下运转。空调机应处于全开状态。
6试验方法
6.1将拖拉机移放到试验室内规定位置，连接好加载装置及各种测试设备。6.2无风环境下试验
拖拉机应按以下挡位进行试验：用驱动轮轴加载，应采用使用说明书规定的相应于发挥标定牵引力的工作挡；如果是用动力输出轴测功装置加载，应采用与拖拉机功率级别相应的标准动力输出轴转速、发动机油门全开，逐渐加载，直至发动机达到标定转速、驱动轮轴（或动力输出轴）功率为最大的工况。待各个温度稳定（隔5min测次，连测3次之差异不大于0.5℃后，测取如汇总表（见附录A）所列各参数，试验应从环境温度为30开始，每次提高5℃进行试验，一直到接近允许的最高工作环境温度。最后一个试验温度，应控制到刚出现工厂规定的下列限制工况之一或拖拉机上的警示器报警，此温度即为最高工作环境温度。
a）冷却液温度达到规定的上限；b）发动机油温达到规定的上限；c）排气温度达到规定的上限：
d）传动系油温达到规定的上限。6.3背风环境下试验
首先将试验室温度控制在6.2试验所得知的接近达到限制工况的环境温度；然后，将试验室的送风速度依次控制在3km/h，5km/h，7km/h，9km/h等4种状态，在每种状态下按6.2方法加载试验，以冷却液温度、发动机油温、排气温度和传动系油温最接近限制工况情况，来确定出最不利的风速。最后，在此风速下改变试验室温度，重复6.2试验。7试验结果及报告
7.1将各项试验条件、测得的各个性能参数平均值及结果，记入汇总表（见附录A)。7.2按照GB/T3871.1的有关规定，编写单项性能试验报告。2
试验日期：
试验用油及冷却液：
燃油：牌号
发动机润滑油：牌号
传动系润滑油：牌号
冷却液：牌号
工厂规定的限制工况：
加载方式：
试验时：变速箱挡位
动力输出轴标准转速
试验结果：
最高工作环境温度：
无风时
温度/℃
风速/
(km/h）
温度/
记录人：
备注：
功率/
受限工况
转速/(r/min）

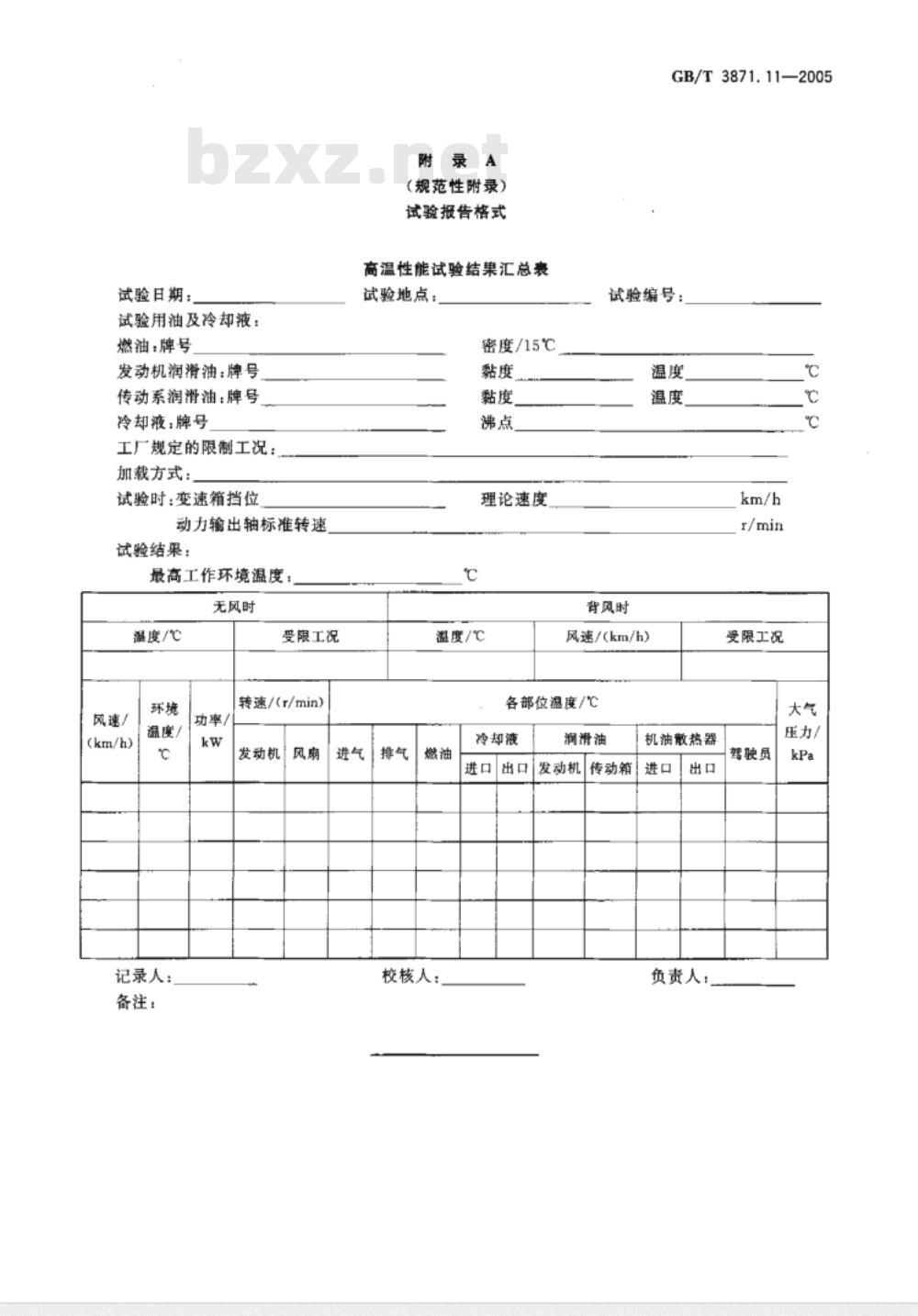

附录A
（规范性附录）
试验报告格式
高温性能试验结果汇总表
试验地点：
密度/15℃
理论速度
温度/℃
GB/T3871.11—2005
试验编号：
背风时
风速/(km/h）
各部位温度/℃
发动机
校核人：
冷却液
润滑油
进口出口发动机传动箱
机油散热器
负责人：
受限工况
压力/
驾驶员
