【机械行业标准(JB)】 单锯片手动进给木工圆锯机 第1部分：参数

ICS79.120.10
备案号：29491—2010

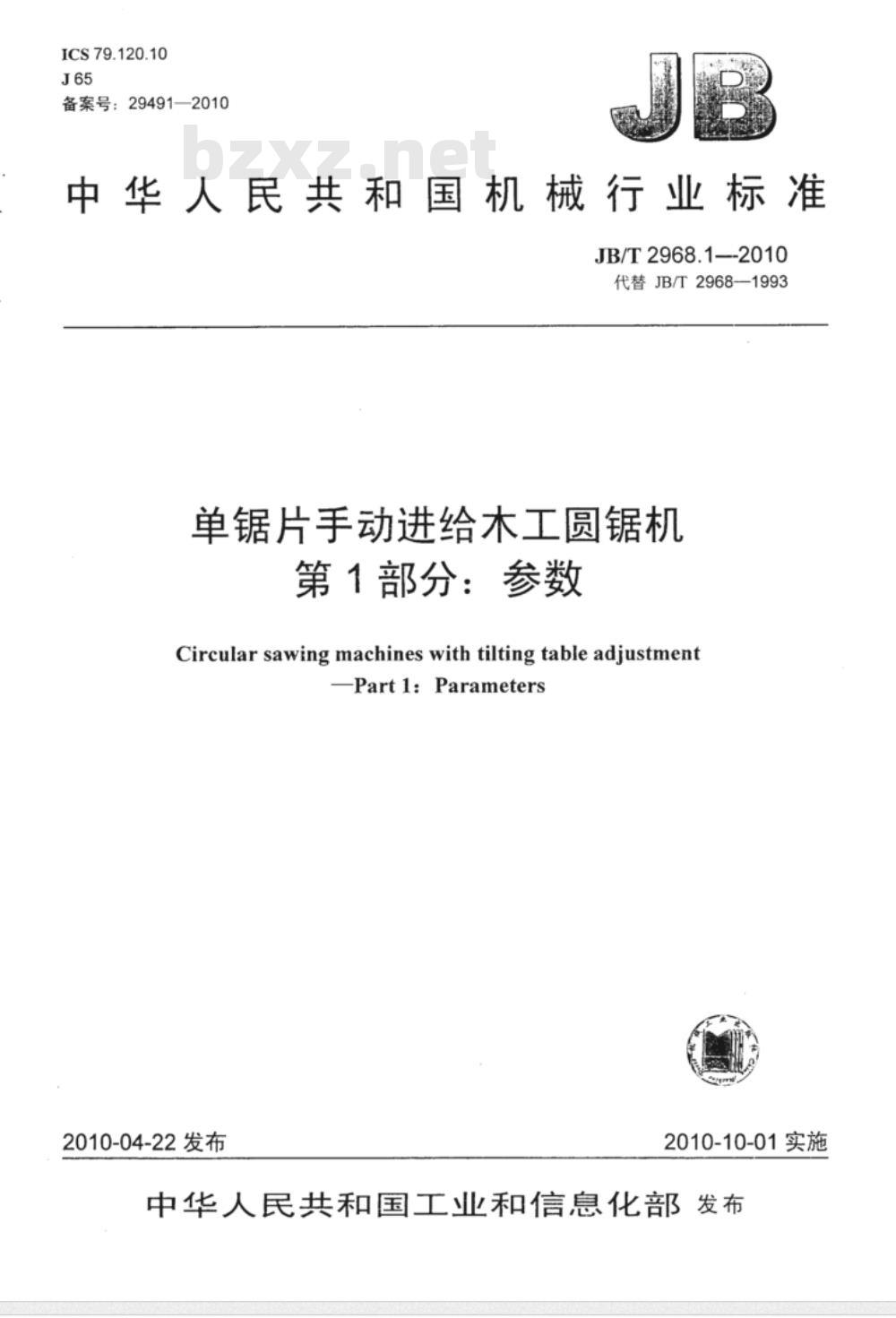

中华人民共和国机械行业标准
JB/T2968.1--2010
代替JB/T2968—1993
单锯片手动进给木工圆锯机
第1部分：参数
Circular sawing machines with tilting table adjustmentPart1：Parameters
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言，
规范性引用文件
JB/T2968.12010
JB/T2968.1—2010

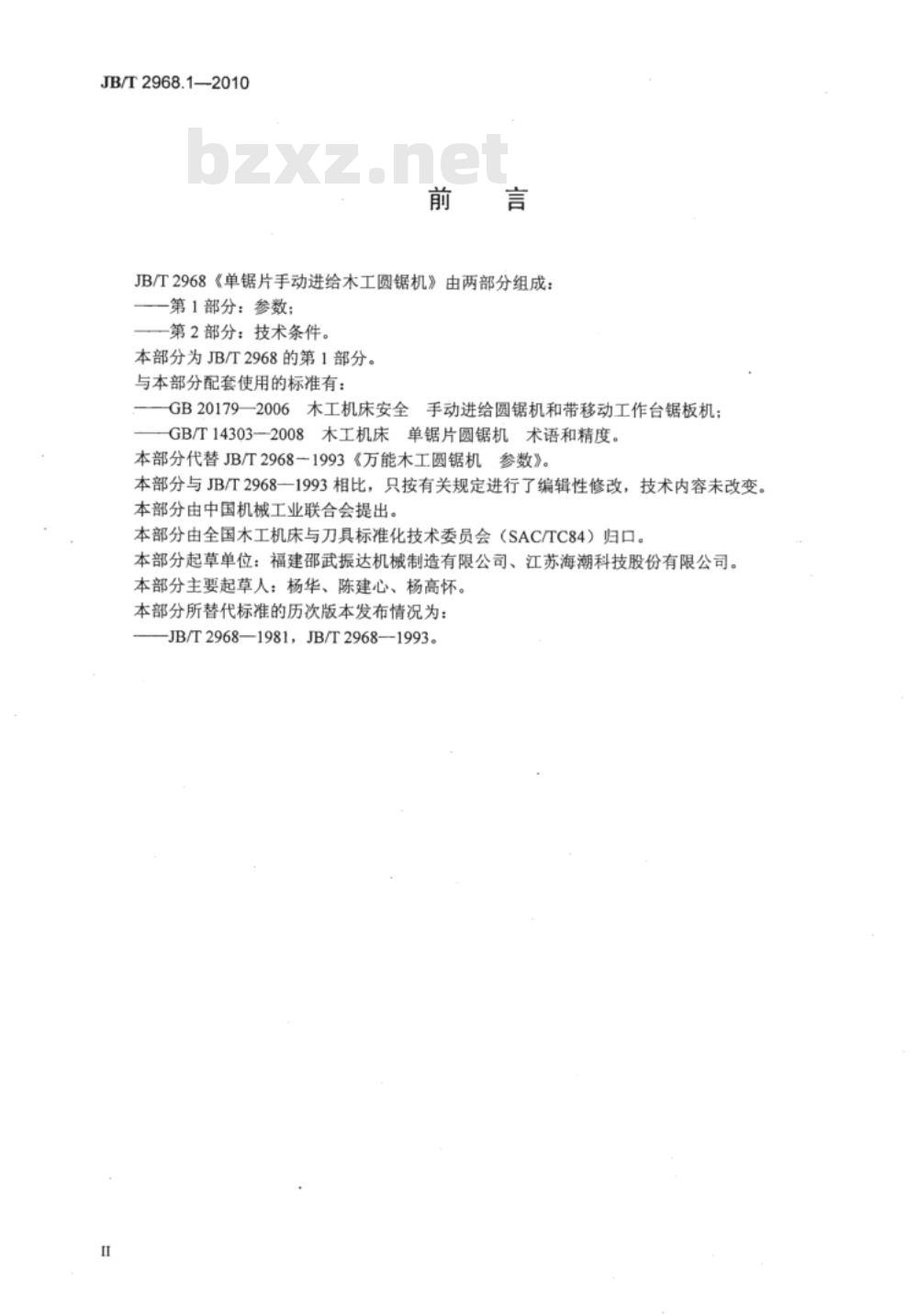

JB/T2968《单锯片手动进给木工圆锯机》由两部分组成：第1部分：参数；
一第2部分：技术条件。
本部分为JB/T2968的第1部分。
与本部分配套使用的标准有：
GB20179—2006木工机床安全手动进给圆锯机和带移动工作台锯板机；GB/T14303一2008木工机床单锯片圆锯机术语和精度。本部分代替JB/T2968一1993《万能木工圆锯机参数》。本部分与JB/T2968-—1993相比，只按有关规定进行了编辑性修改，技术内容未改变。本部分由中国机械工业联合会提出。本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本部分起草单位：福建邵武振达机械制造有限公司、江苏海潮科技股份有限公司。本部分主要起草人：杨华、陈建心、杨高怀。本部分所替代标准的历次版本发布情况为：-JB/T2968—1981，JB/T2968—1993。1范围
JB/T2968.1—2010
单锯片手动进给木工圆锯机第1部分：参数JB/T2968的本部分规定了单锯片手动进给万能木工圆锯机和单锯片手动进给带移动工作台木工圆锯机的参数。
本部分适用于单锯片手动进给万能木工圆锯机和单锯片手动进给带移动工作台木工圆锯机。2规范性引用文件
下列文件中的条款通过JB/T2968的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T41731999
木工圆锯机
3参数
锯轴部件端部尺寸

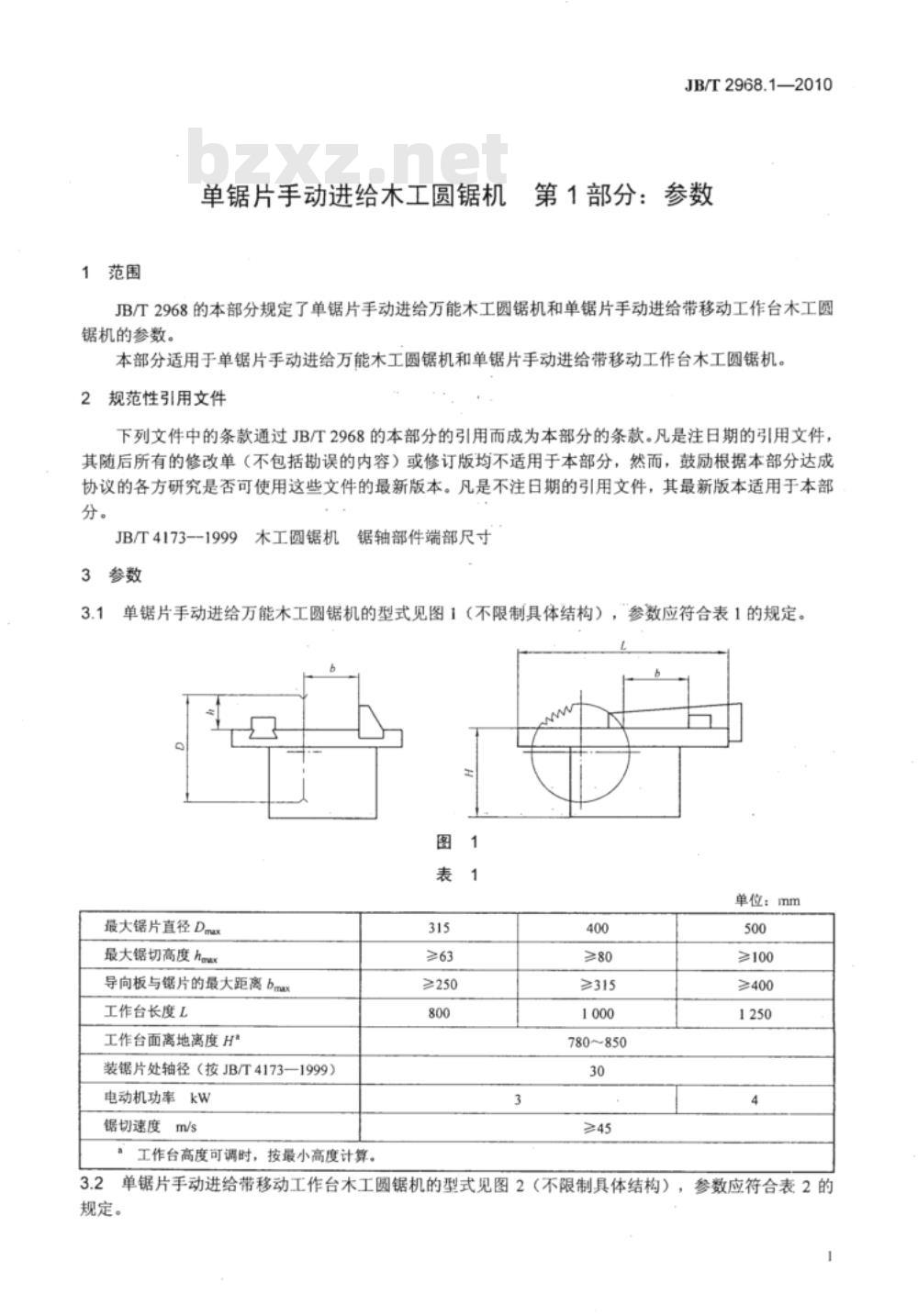

单锯片手动进给万能木工圆锯机的型式见图1（不限制具体结构），参数应符合表1的规定。图
最大锯片直径Dmax
最大锯切高度hmac
导向板与锯片的最大距离bmax
工作台长度L
工作台面离地离度H
装锯片处轴径（按JB/T4173—1999）电动机功率kw
锯切速度m/s
a工作台高度可调时，按最小高度计算。315
≥250
≥315
780~850
单位：mmwwW.bzxz.Net
≥100
≥400

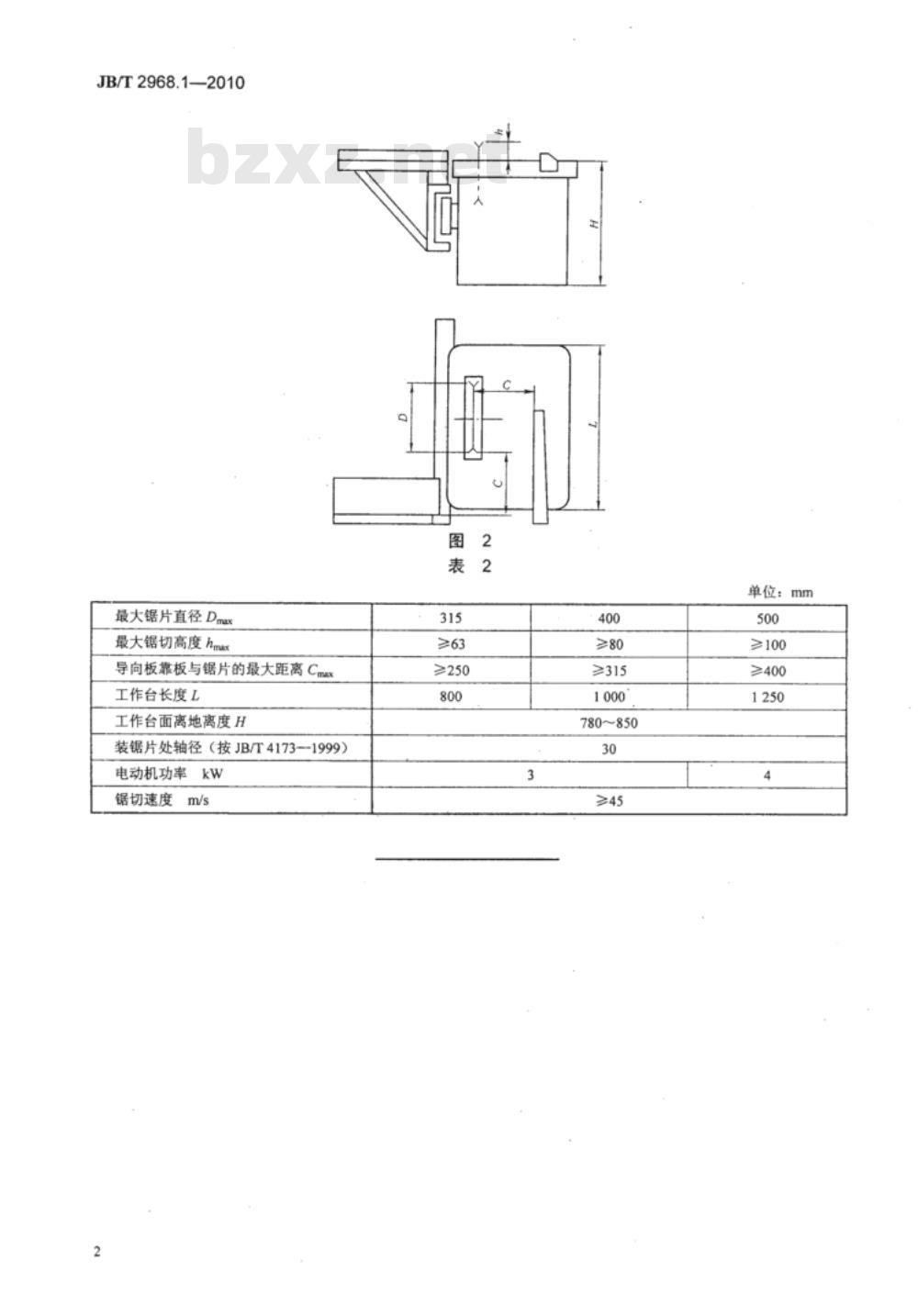

3.2单锯片手动进给带移动工作台木工圆锯机的型式见图2（不限制具体结构），参数应符合表2的规定。
JB/T2968.1—2010
最大锯片直径Dmax
最大锯切高度hmx
导向板靠板与锯片的最大距离Cm工作台长度L
工作台面离地离度H
装锯片处轴径（按JB/T4173--1999）电动机功率kW
锯切速度
≥250
≥315
780~850
单位：mm
≥400
中华人民共和国
机械行业标准
单锯片手动进给木工圆锯机
第1部分：参数
JB/T2968.1—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2010年10月第1版第1次印刷
定价：10.00元
书号：15111·9950
网址：http：//www.cmpbook.com（010)88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
