【其他行业标准】 风机安装

风机安装

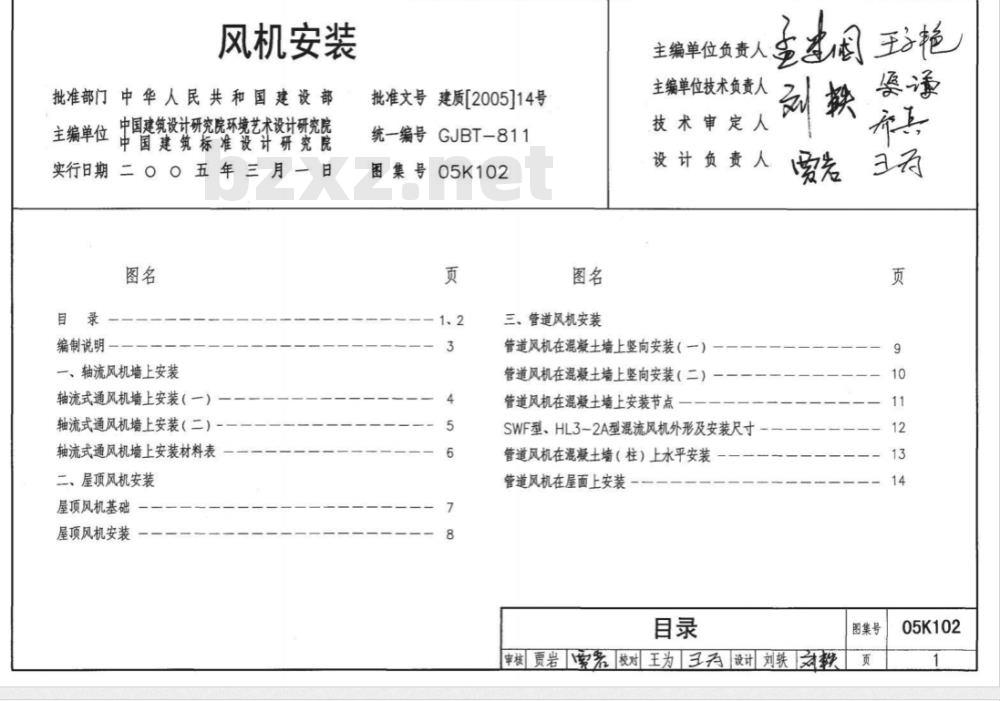

批准部门中华人民共和国建设部主编单位
中国建筑设计研究院环境艺术设计研究院中国建筑标准设计研究院
实行日期二O0五年三月一日
编制说明
一、轴流风机墙上安装
轴流式通风机墙上安装（一
轴流式通风机墙上安装（二）
轴流式通风机墙上安装材料表
二、屋顶风机安装
屋顶风机基础
屋顶风机安装
批准文号建质[2005]14号
统一编号GJBT-811
图集号05K102
三、管道风机安装
主编单位负责人
主编单位技术负责人
技术审定
设计负责人
管道风机在混土墙上竖向安装（一）管道风机在混凝土墙上竖向安装（二）管道风机在混凝土墙上安装节点SWF型、HL3~2A型混流风机外形及安装尺寸管道风机在混凝土墙（柱）上水平安装管道风机在屋面上安装
申核贾岩家%校对王为三为设计刘轶教3
图集号
05K102
无保温风管穿屋面做法
保温风管穿屋面做法
管道风机吊装
管道风机减振吊装（一）
管道风机减扳吊装（二）
管道风机减扳吊装零件表
HTF型、PYHL-14A型消防排烟风机外形及安装尺寸低噪声风机箱安装示意图
DBF-I、II、S型双风机低噪声风机箱安装尺寸表离心排风风机箱进出风口位置示意离心式管道风机性能参数及外形尺寸YDX诱导风机外形尺寸及性能参数XCDZ系列超低噪声轴流风机外形尺寸XCDZ系列超低噪声轴流风机性能参数页
四、相关技术资料
SWF-I型混流式管道风机性能参数表SWF-S1型混流式管道风机性能参数表SWF-S2型混流式管道风机性能参数表HL3-2A、PYHL-14A型混流式管道风机性能参数表双速HL3-2A、PYHL-14A型混流式管道风机性能参数表GYF（-S）型（双速）消防排烟风机性能参数表GXF型斜流风机性能参数表
DBF型风机箱性能参数表
HTFC-I型消防通风低噪声节能型风机箱性能参数表HTFC-II型消防通风低渠声节能型风机箱性能参数表HTFC-Ⅲ型消防通风低渠声节能型风机箱性能参数表HTFC-V型消防通风低渠声节能型风机箱性能参数表PDZF型风机箱性能参数表
DZF型风机箱性能参数表
JGF型、YGF型管道风机箱性能参数表SDF型、XFD型诱导风机性能参数表型号说明

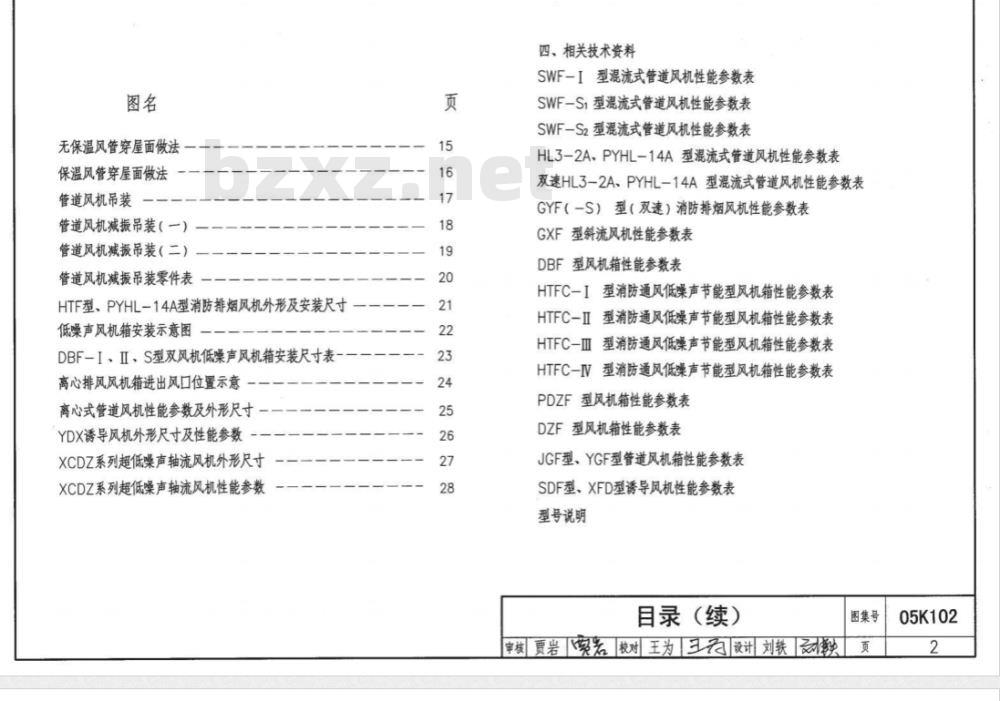

目录(续）
申核贾岩岩校对王为日有 设计刘轶头图集号
05K102下载标准就来标准下载网
1.设计依据

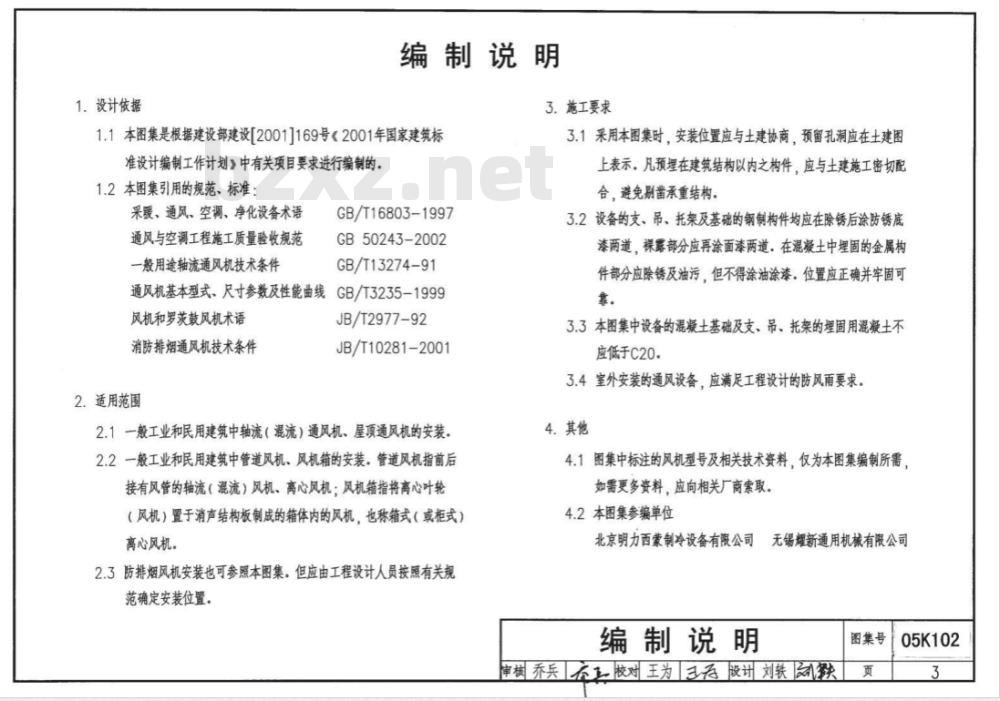

编制说明
3.施工要求
1.1本图集是根据建设部建设[20011169号《2001年国家建筑标准设计编制工作计划》中有关项目要求进行编制的。1.2本图集引用的规范、标准：
采暖、通风、空调、净化设备术语通风与空调工程施工质量验收规范一般用途轴流通风机技术条件
GB/T16803-1997
GB50243-2002
GB/T13274-91
通风机基本型式、尺寸参数及性能曲线GB/T3235-1999风机和罗荧鼓风机术语
消防排烟通风机技术条件
2．适用范围
JB/T2977-92
JB/T10281-2001
2.1一般工业和民用建筑中轴流（混流）通风机、屋项顶通风机的安装2.2一般工业和民用建筑中管道风机、风机箱的安装。管道风机指前后接有风管的轴流（混流）风机、离心风机：风机箱指将离心叶轮（风机）置于消声结构板制成的箱体内的风机，也称箱式（或柜式）离心风机。
2.3防排烟风机安装也可参照本图集。但应由工程设计人员按照有关规范确定安装位置。
3.1采用本图集时，安装位置应与土建协商，预留孔洞应在土建图上表示。凡预埋在建筑结构以内之构件，应与土建施工密切配合，避免剔凿承重结构。
3.2设备的支、吊、托架及基础的钢制构件均应在除锈后涂防锈底漆两道，裸露部分应再涂面漆两道。在混凝土中埋固的金属构件部分应除锈及油污，但不得涂油涂漆。位置应正确并牢固可靠。
3.3本图集中设备的混凝土基础及支、吊、托架的埋固用混凝土不应低于C20。
3.4室外安装的通风设备，应满足工程设计的防风雨要求。4.其他
4.1图集中标注的风机型号及相关技术资料，仅为本图集编制所需，如需更多资料，应向相关厂商索取。4.2本图集参编单位
北京明力西蒙制冷设备有限公司同无锡耀新通用机械有限公司
编制说明
审核乔兵在工校对王为3在设计刘轶团图集号
05K102
墙上预留洞口
接线盒
穿线套管
塑料管（PVC20）或镀锌钢管（DN20）等套管长度依风机长度或墙厚决定锁紧螺母，M20，4个
GB/T3098.9
穿线套管
错围件（16均布）
铺固件
锚固件
风机法兰或
-80×6（与风机外壳焊牢）
1.本图按T35-11、BT35-11节能轴流通风机系列产品2.8~7.1号外形及安装尺寸编制。使用本图时还应将风机总重量（含电机、附件等）提交结构专业，并在土建施工图中表示。墙上洞口也可按虚线预留。2.图中增体应为承重墙。如墙体厚度大于风机风简长度时可在气流出口端接短管：如墙体厚度小于风简长度时，多出部分应在室内侧。对于能承重的填充墙体应根据墙厚设置钢筋混凝土框，框与墙体连接构造由结构专业设计3.安装时应先将风机壳体上的电气接线盒拆下，移至墙面适当位置，电源线经套管引到接线盒。接线盒位置、埋管方式应在电气施工图中表示。
4.安装水平后用细石混凝土将墙洞的空隙填实粉光，5.D可参照下表：
机号2.8距3.153.554
N5.6N6.37.1
745835935

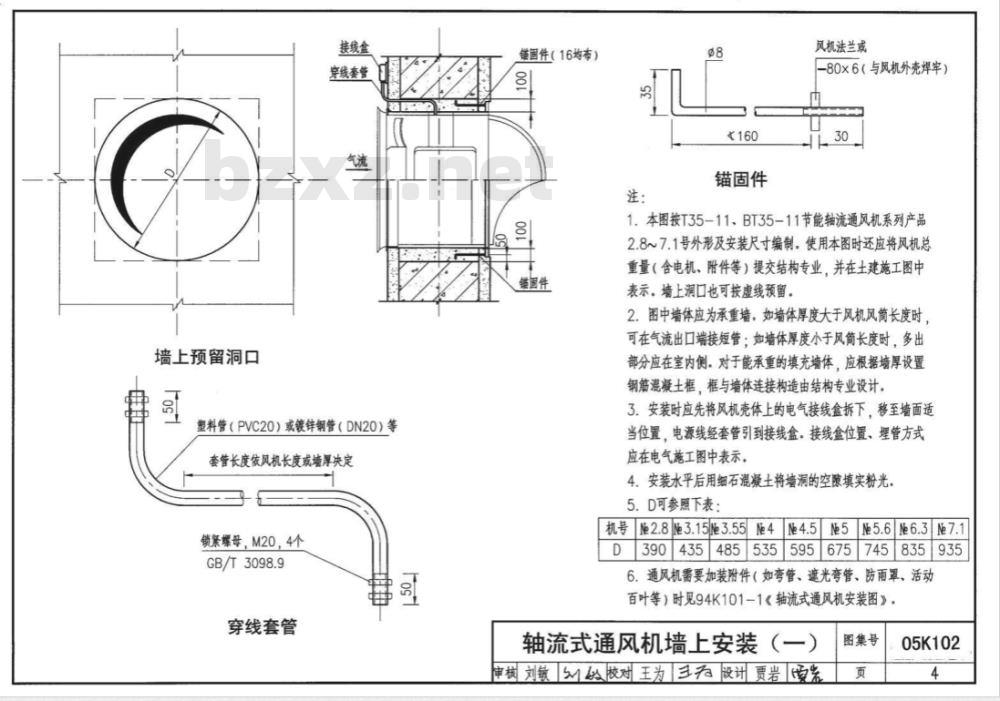

6.通风机需要加装附件（如弯管、遮光变管、防雨罩、活动百叶等）时见94K101-1《轴流式通风机安装图》。轴流式通风机墙上安装（一）
审核刘敏M级校对王为多和设计贾岩图集号
05K102
与套筒配钻
404孔
764孔
4015孔
与风机底座配钻
4615孔
与风机底座配钻
1.本图适用于电气接线金不可拆卸的、但风机整体能从套简内取出的轴流式通风机安装
2．简体各部件均为焊接，焊缝高度不应小于被焊件最小厚度，3.所有金属构件外露部分均应清除浮锈后刷防锈底漆两道、调和漆两道。4.其余同前页，套筒、盖板等材料明细表见下页。5.D及安装尺寸见下表：
2.8N3.15e3.55
￥5.6e6.3晚7.

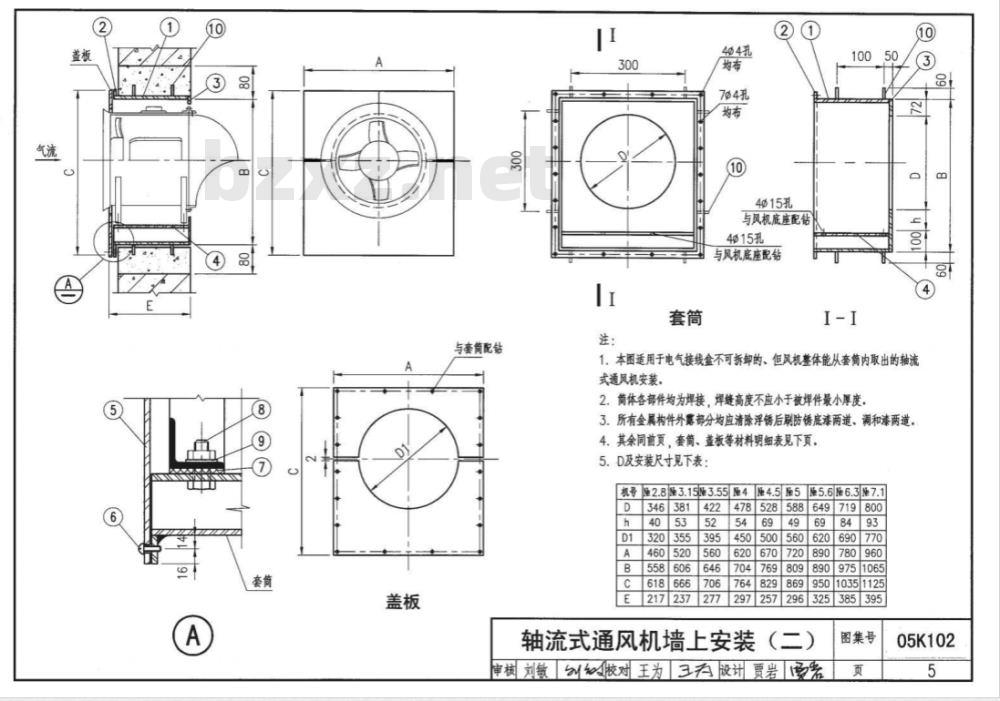

轴流式通风机墙上安装（二）
审核刘敏纠级校对王为3为设计贾岩图%385
图集号
05K102
基座板
自攻螺钉
橡胶垫
带帽螺栓
弹簧垫图
预埋件
钢板G=4
钢板=2
钢板=4
钢板=2
GB/T3098.5-2000
M14x50
010圆筋
HPB235
Q235）
总重（kg）
材料明细表
(kg）
(kg）
(kg）
（kg）
(kg）
注：本表重量不包括风机与电机重量轴流式通风机墙上安装材料表
审核刘敏M校对王为3不设计贾岩%图集号
05K102
1．风机基础四周设构造筋，混凝土标号不低于C202.屋面做法由工程设计确定，防水层上翻高度H按土建设计要求或不小于300mm，
屋顶风机基础
审核刘敏M校对王为日和设计贾岩究器图集号
05K102
地脚螺栓配铝
预埋角钢
角钢法兰
烊接螺栓
预埋螺栓
风机底座
橡胶垫（0=5）
预埋钢板（0=8）
防水层
预理件
风机底座
橡胶垫（=5）
防水层
预理螺栓
屋顶风机安装
焊接螺栓
预埋件
1，地脚螺栓根据机号大小为M12~M20，最小埋入深度按作用力确定一般可取20倍的螺栓直径。
2：地脚螺检位置应按所选风机样本。图集号
审核刘敏校对王为3为设计贾岩喷发页
05K102
柔性连接管
长150~200
胀锚螺栓
橡胶垫（3mm）
风机支架
注：1.本页安装方式仅适用于3.5以下风机。2.B为风管距墙安装尺寸，当不影响连接操作时，可不小于150，否则应不小于400
3.图中尺寸应根据所选风机样本确定。也可参照本页尺寸表4，无防火要求时，柔性软连接管可选用帆布软接头：用于排烟系统时，材料应由工程设计确定。型号
SWF型滤流风机2.5~距3.5外型及安装尺寸（mm）c
（含电机，kg）
管道风机在混凝土墙上竖向安装审核刘数校对王为三设计贾岩
图集号
05K102
柔性违接管
长150~200
杆件1
杆件2
杆件1，L50x5
螺孔，与法兰配钻
M8x60.3个
杆件1，L50x5
SWF安装尺寸（mm）
HL3-2A安装尺寸（mm）
1.本页安装方式仅适用于6.5以下风机Y
2，B为风管距墙安装尺寸，当不影响连接操作时，可不小于150，否则应不小于400K为焊高度，4~6。3，尺寸应根据所选风机样本确定，也可参照本页和12页尺寸表。4.杆件1、杆件2规格均为L50×5。5，无防火要求时，柔性软连接管可选用帆布软接头：用于排烟系统时，材料应由工程设计确定。
管道风机在混凝土墙上竖向安装（二）审核刘轶校对王为有设计贾岩图究图集号
05K102
45·(30°)
胀锚螺栓
140×8
预埋件
橡胶垫厚3mm
风机支脚
风机法兰
风管法兰
橡胶垫3mm
杆件1
螺栓，M8x60
注：应根据承重墙厚度选择M-1
或M-2。墙厚应由结构专业确定
管道风机在混凝土墙上安装节点审核刘铁校对刘敏设计贾岩名
图集号
05K102
