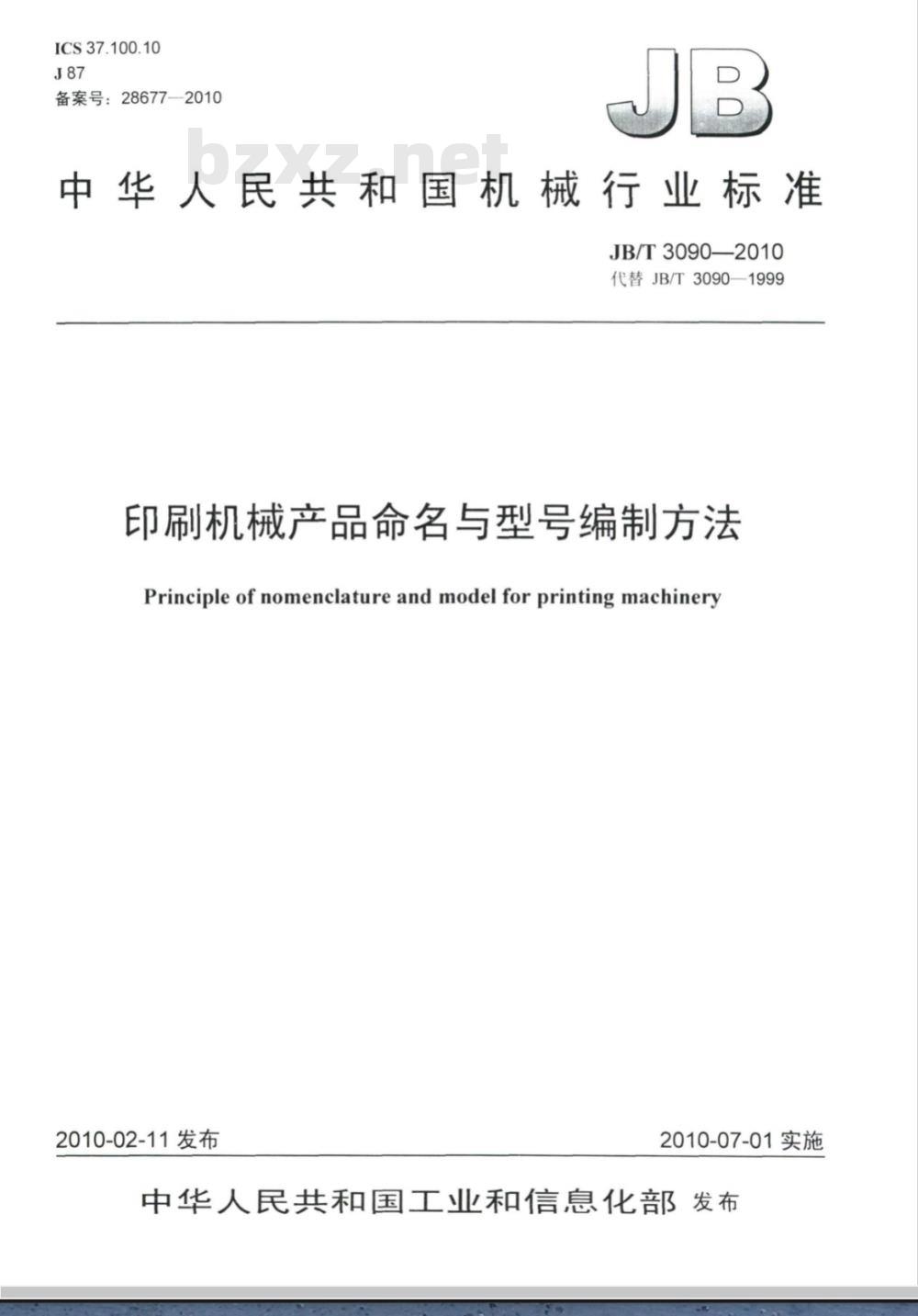

【机械行业标准(JB)】 印刷机械产品命名与型号编制方法

ICS37.100.10
备案号：28677—2010
中华人民共和国机械行业标准
JB/T3090—2010
代替JB/T3090—1999
印刷机械产品命名与型号编制方法Principle of nomenclature and model for printing machinery2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，

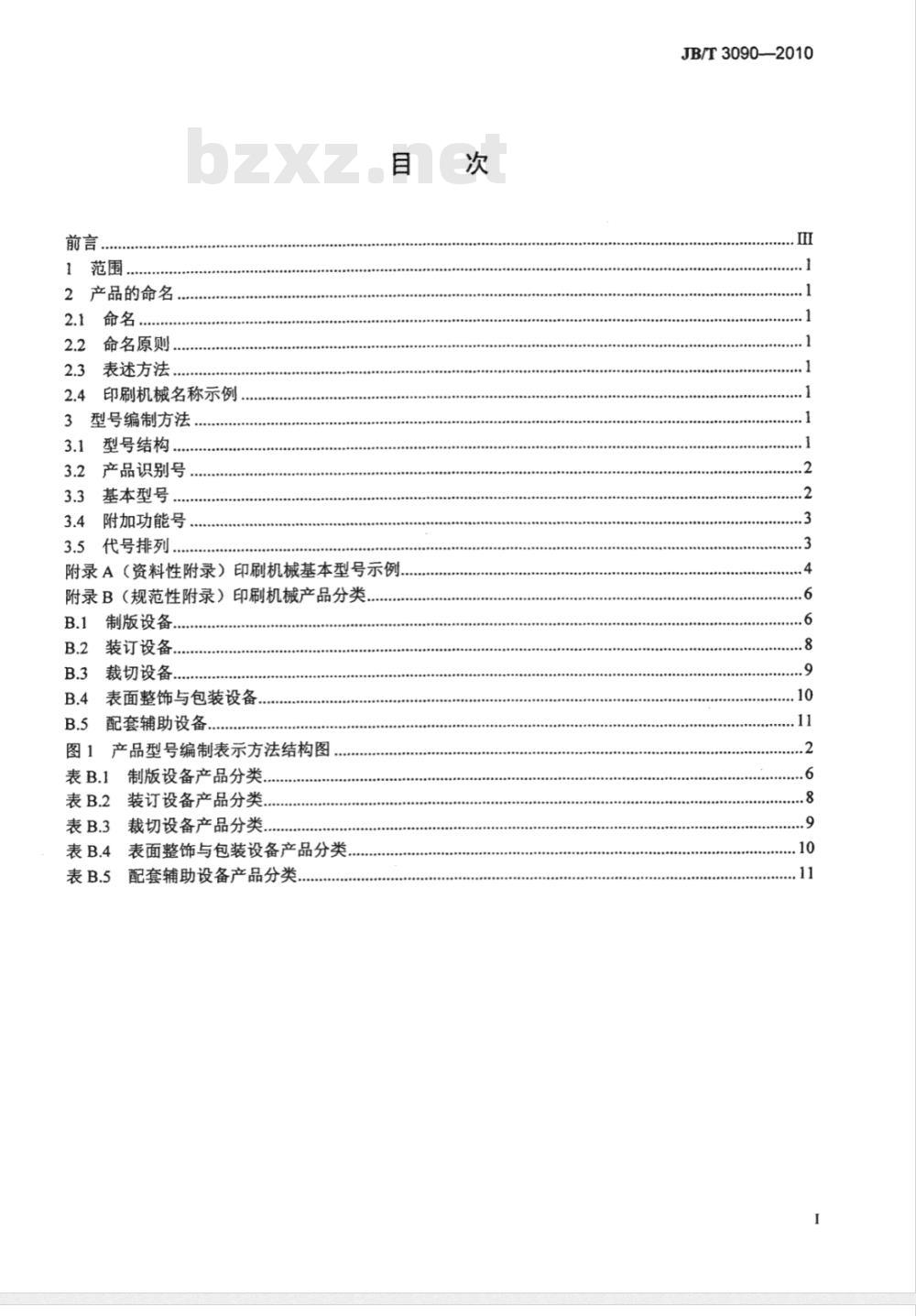

1范围
2产品的命名
2.1命名…
命名原则..
表述方法.…
印刷机械名称示例
型号编制方法
型号结构.
产品识别号，
基本型号..
附加功能号
代号排列.
附录A（资料性附录）印刷机械基本型号示例.附录B（规范性附录）印刷机械产品分类B.1
制版设备..
装订设备
裁切设备
表面整饰与包装设备
配套辅助设备.
产品型号编制表示方法结构图
制版设备产品分类.
装订设备产品分类.
裁切设备产品分类..
表面整饰与包装设备产品分类
配套辅助设备产品分类
JB/T3090—2010

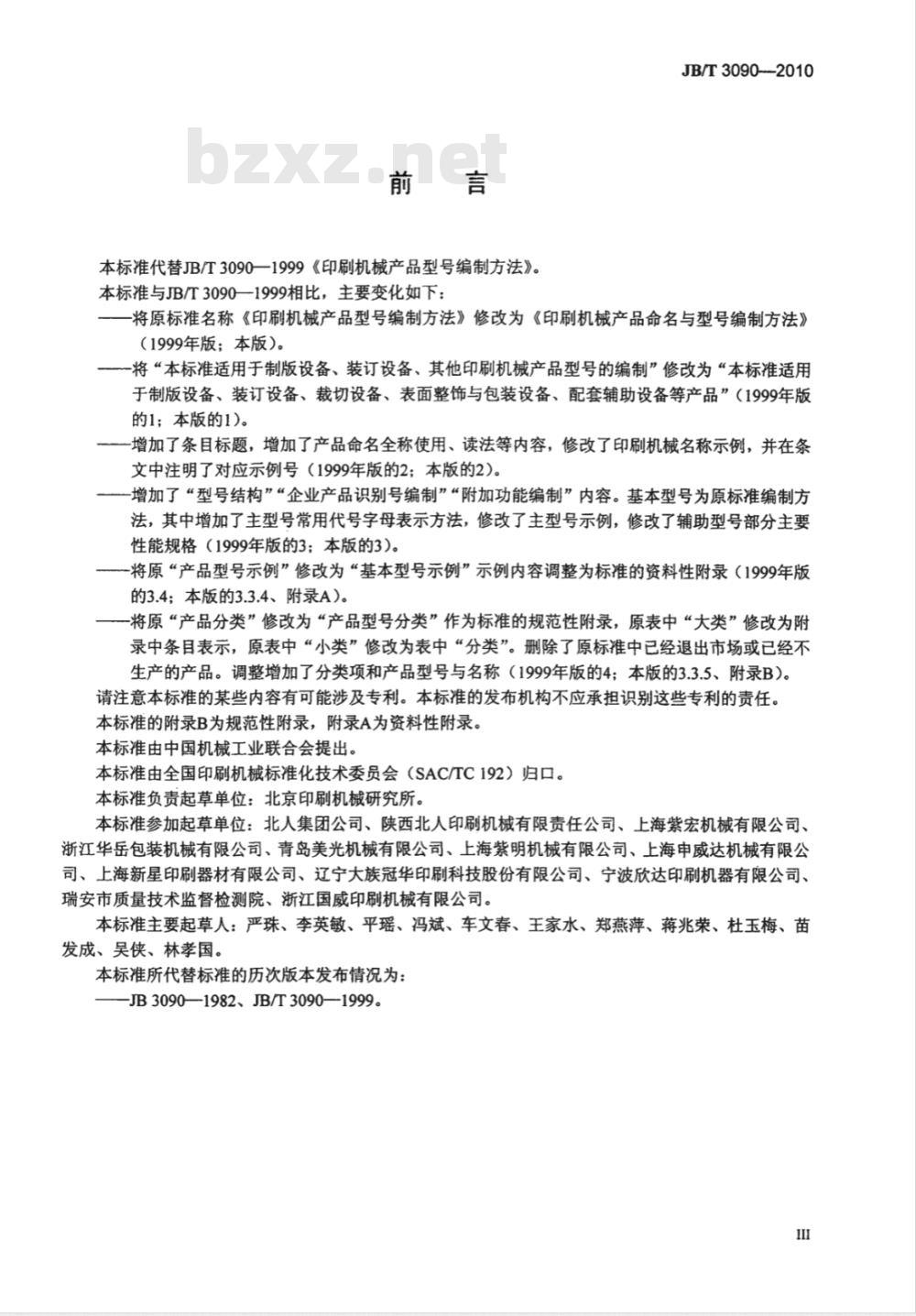

本标准代替JB/T30901999《印刷机械产品型号编制方法》。本标准与JB/T3090一1999相比，主要变化如下：JB/T3090--2010
一一将原标准名称《印刷机械产品型号编制方法》修改为《印刷机械产品命名与型号编制方法》（1999年版；本版）。
一一将“本标准适用于制版设备、装订设备、其他印刷机械产品型号的编制”修改为“本标准适用于制版设备、装订设备、裁切设备、表面整饰与包装设备、配套辅助设备等产品”（1999年版的1；本版的1）。
一一增加了条目标题，增加了产品命名全称使用、读法等内容，修改了印刷机械名称示例，并在条文中注明了对应示例号（1999年版的2；本版的2）。一增加了“型号结构”“企业产品识别号编制”“附加功能编制”内容。基本型号为原标准编制方法，其中增加了主型号常用代号字母表示方法，修改了主型号示例，修改了辅助型号部分主要性能规格（1999年版的3；本版的3）。—将原“产品型号示例”修改为“基本型号示例”示例内容调整为标准的资料性附录（1999年版的3.4；本版的3.3.4、附录A）。将原“产品分类”修改为“产品型号分类”作为标准的规范性附录，原表中“大类”修改为附录中条目表示，原表中“小类”修改为表中“分类”。删除了原标准中已经退出市场或已经不生产的产品。调整增加了分类项和产品型号与名称（1999年版的4；本版的3.3.5、附录B）。请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准的附录B为规范性附录，附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。本标准负责起草单位：北京印刷机械研究所。本标准参加起草单位：北人集团公司、陕西北人印刷机械有限责任公司、上海紫宏机械有限公司、浙江华岳包装机械有限公司、青岛美光机械有限公司、上海紫明机械有限公司、上海申威达机械有限公司、上海新星印刷器材有限公司、辽宁大族冠华印刷科技股份有限公司、宁波欣达印刷机器有限公司、瑞安市质量技术监督检测院、浙江国威印刷机械有限公司。本标准主要起草人：严珠、李英敏、平瑶、冯斌、车文春、王家水、郑燕萍、蒋兆荣、杜玉梅、苗发成、吴侠、林孝国。
本标准所代替标准的历次版本发布情况为：—JB3090—1982、JB/T3090—1999II

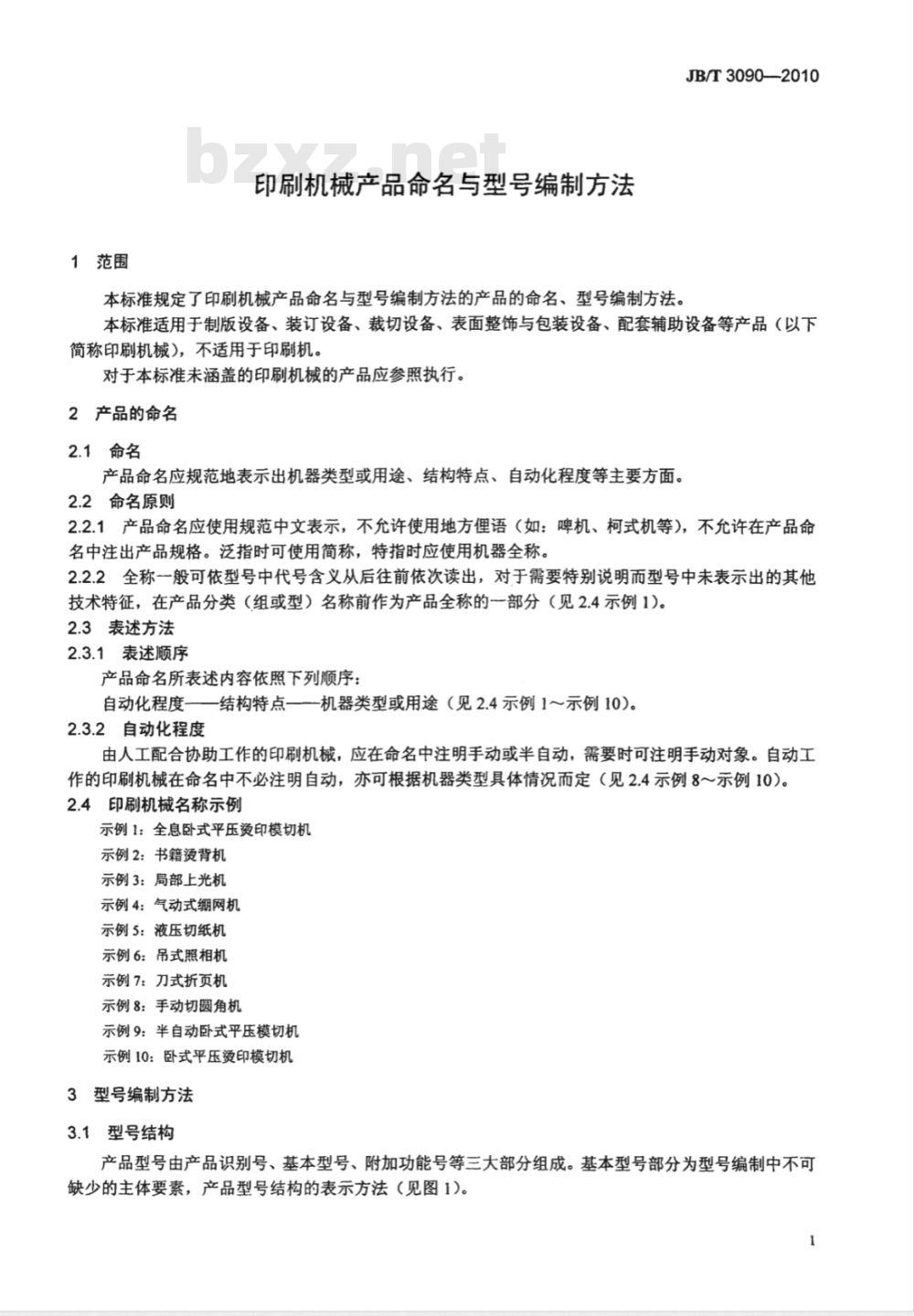

1范围
印刷机械产品命名与型号编制方法本标准规定了印刷机械产品命名与型号编制方法的产品的命名、型号编制方法。JB/T3090—2010
本标准适用于制版设备、装订设备、裁切设备、表面整饰与包装设备、配套辅助设备等产品（以下简称印刷机械），不适用于印刷机。对于本标准未涵盖的印刷机械的产品应参照执行。2产品的命名
2.1命名
产品命名应规范地表示出机器类型或用途、结构特点、自动化程度等主要方面。2.2命名原则
2.2.1产品命名应使用规范中文表示，不允许使用地方俚语（如：啤机、柯式机等），不允许在产品命名中注出产品规格。泛指时可使用简称，特指时应使用机器全称。2.2.2全称一般可依型号中代号含义从后往前依次读出，对于需要特别说明而型号中未表示出的其他技术特征，在产品分类（组或型）名称前作为产品全称的一部分（见2.4示例1）。2.3表述方法
2.3.1表述顺序
产品命名所表述内容依照下列顺序：自动化程度—结构特点一—机器类型或用途（见2.4示例1～示例10）。2.3.2自动化程度
由人工配合协助工作的印刷机械，应在命名中注明手动或半自动，需要时可注明手动对象。自动工作的印刷机械在命名中不必注明自动，亦可根据机器类型具体情况而定（见2.4示例8～示例10）。2.4印刷机械名称示例
示例1：全息卧式平压烫印模切机示例2：书籍烫背机
示例3：局部上光机
示例4：气动式绷网机
示例5：液压切纸机
示例6：吊式照相机
示例7：刀式折页机
示例8：手动切圆角机
示例9：半自动卧式平压模切机
示例10：卧式平压烫印模切机
3型号编制方法
3.1型号结构

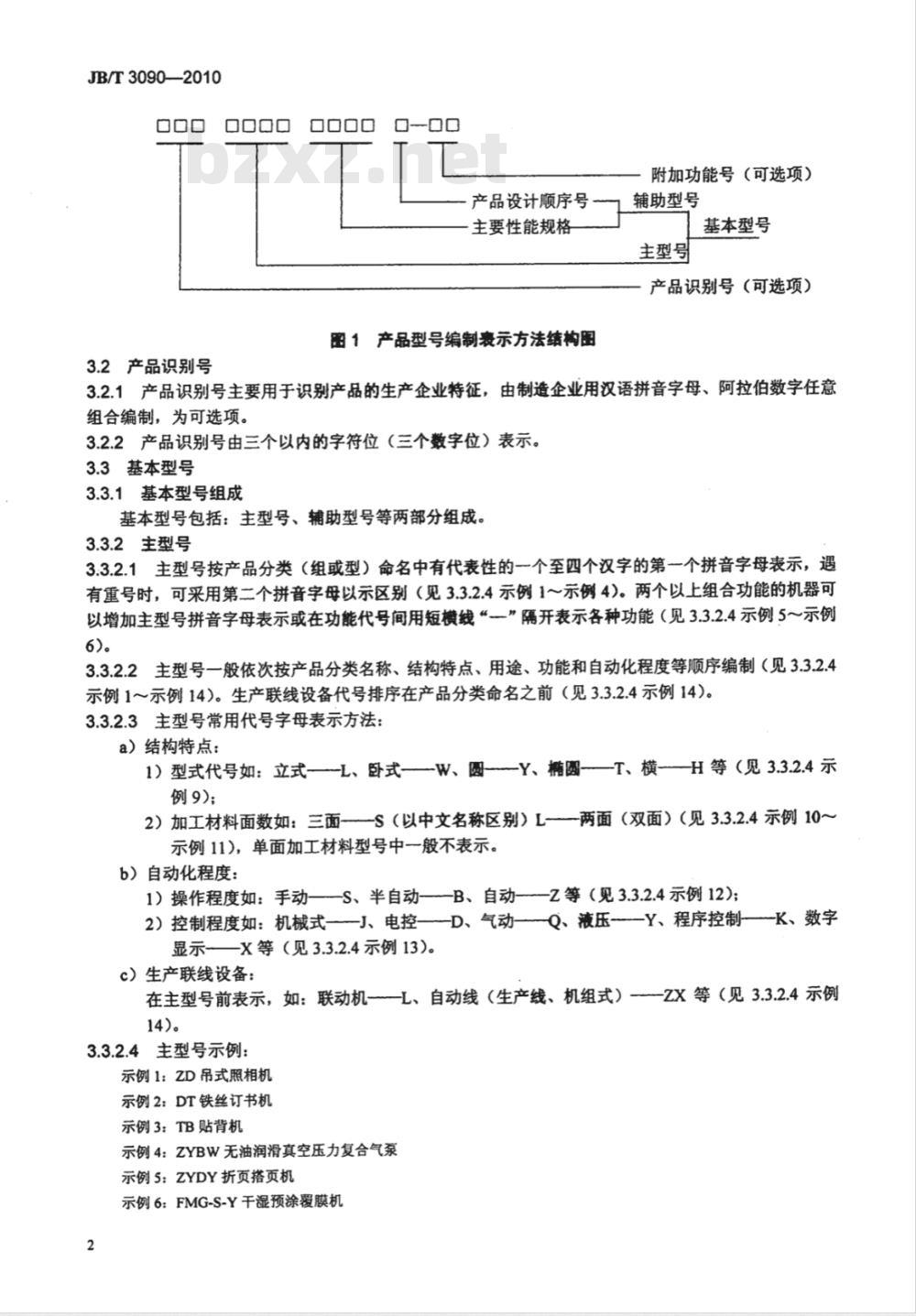

产品型号由产品识别号、基本型号、附加功能号等三大部分组成。基本型号部分为型号编制中不可缺少的主体要素，产品型号结构的表示方法（见图1）。1
JB/T3090—2010
3.2产品识别号
产品设计顺序号
主要性能规格
图1产品型号编制表示方法结构图附加功能号（可选项）
1辅助型号
基本型号
主型号
产品识别号（可选项）
3.2.1产品识别号主要用于识别产品的生产企业特征，由制造企业用汉语拼音字母、阿拉伯数字任意组合编制，为可选项。
3.2.2产品识别号由三个以内的字符位（三个数字位）表示。3.3基本型号
3.3.1基本型号组成
基本型号包括：主型号、辅助型号等两部分组成。3.3.2主型号
3.3.2.1主型号按产品分类（组或型）命名中有代表性的一个至四个汉字的第一个拼音字母表示，遇有重号时，可采用第二个拼音字母以示区别（见3.3.2.4示例1～示例4）。两个以上组合功能的机器可以增加主型号拼音字母表示或在功能代号间用短横线“”隔开表示各种功能（见3.3.2.4示例5～示例6)。
3.3.2.2主型号一般依次按产品分类名称、结构特点、用途、功能和自动化程度等顺序编制（见3.3.2.4示例1～示例14)。生产联线设备代号排序在产品分类命名之前（见3.3.2.4示例14）。3.3.2.3主型号常用代号字母表示方法：a）结构特点：
1）型式代号如：立式L、卧式—W、圆Y、糖圆—T、横H等（见3.3.2.4示例9);
2）加工材料面数如：三面—S（以中文名称区别）L两面（双面）（见3.3.2.4示例10~示例11)，单面加工材料型号中一般不表示。b）自动化程度：
1）操作程度如：手动—S、半自动——B、自动——Z等（见3.3.2.4示例12)；2）控制程度如：机械式—J、电控—-D、气动—Q、液压-—Y、程序控制—K、数字显示—X等（见3.3.2.4示例13）。c）生产联线设备：
在主型号前表示，如：联动机—L、自动线（生产线、机组式）-ZX等（见3.3.2.4示例14)。
3.3.2.4主型号示例：
示例1：ZD吊式照相机
示例2：DT铁丝订书机
示例3：TB贴背机
示例4：ZYBW无油润滑真空压力复合气泵示例5：ZYDY折页搭页机
示例6：FMG-S-Y干湿预涂覆膜机2
示例7：PYP扑克牌配页机
示例8：TBS书籍烫背机
示例9：ZW卧式照相机
示例10：FML双面覆膜机
示例11：QS三面切书机
示例12：DTB半自动铁丝订书机
示例13：QZK程序控制切纸机
示例14：LQD骑马装订联动机
3.3.3辅助型号
3.3.3.1辅助型号包括：主要性能规格和产品设计顺序号。3.3.3.2主要性能规格用阿拉伯数字标准计量单位表示，如：JB/T3090—2010
幅面宽度用：2500、1575、1230、1090、1050、1000、900、700、640、（单位为mm）表示。排气量用：25、40、60、100、130、：（单位为m/h）表示。功率用：1、3、8、（单位为kW）表示。装订书籍规格用：开本长度尺寸或厚度尺寸数字（单位为mm）表示。辅助型号无性能规格数值时，在主型号与设计题序号之间用短横线“_”隔开。3.3.3.3产品设计顺序号表示印刷机械产品开发或改进设计顺序，依次用汉语拼音字母A、B、C、表示，首次开发的产品，型号中不表示。3.3.4基本型号示例
印刷机械产品基本型号示例（参见附录A)。3.3.5产品分类
印刷机械产品分类（见附录B）。3.4附加功能号
3.4.1附加功能主要用于表示在产品上添加了特殊使用功能。可以根据附加功能特点，在辅助型号之后用短横线“_”隔开，用汉语拼音字母大写简略编制，为可选项（见3.4.4示例1、示例2），3.4.2在产品型号中表明的附加功能（包括产品特殊功能等）一般不在产品名称中重复（见3.4.4示例1、示例2)。
3.4.3对于产品技术特征需要特别说明的特征，以及专门用途的机型，在产品名称中增加该部分内容（见3.4.4示例3）。
3.4.4附加功能示例：
示例1：MW1050-C卧式平压模切机（字母“C”表示带有清废装置）示例2：MW1050A-R卧式平压模切机（字母“R”表示带有热压装置）示例3：TMW1050A-Q全息卧式平压烫印模切机（字母“Q”表示全惠装置）3.5
5代号排列
型号中某一位代号不用表示时，后位代号往前排齐，不得留空位。3
JB/T3090——2010
示例1：
示例2：
示例3：
示例4：
示例5：
示例6：
示例7：
示例8：
示例9：
示例10：
ZDZ1000
SB1380A
BWQ1650
DYPB880
ZYD1230A
PYG440
SXB440
附录A
（资料性附录）
印刷机械基本型号示例
自动对焦吊式照相机
产品设计顺序号（下同，本例表示第一次改进设计）感光片最大宽度尺寸（1000mm）彩色反射式密度计
测量密度范围（最大值4）
晒版机
晒版幅面最大宽度尺寸（1380mm）气动细网机
绷网幅面最大宽度尺寸（1650mm）半自动平版胶印打样机
纸张幅面宽度尺寸（进纸宽度880mm）刀式折页机
纸张幅面宽度尺寸（进纸宽度1230mm）辊式配页机
书贴长度尺寸（440mm）
半自动锁线机
书贴长度尺寸（440mm）
半自动铁丝订书机
订书厚度尺寸（20mm）
铁丝钉头数（双头）
圆盘包本机
包本厚度尺寸（25mm）
示例11：
示例12：
示例13：
示例14：
示例15：
示例16：
示例17：
示例18：
LPJR273
QZ1300
QS100A
TW1050A
MLB750
ZYBW60
FM1250
平装热溶胶订联动机
装订书本长度尺寸（273mm）
骑马装订联动机
装订书本厚度尺寸（8mm）
切纸机
切纸最大宽度尺寸
（1300mm）
三面切书机
最大切书高度尺寸（100mm）
卧式平压烫印机
被烫印物最大宽度尺寸（1050mm）半自动立式模切机
模切纸板最大宽度尺寸（750mm）无油润滑真空压力复合气泵
排气量（60m2/h）
覆面机
覆面最大宽度尺寸（1250mm）
JB/T3090—2010
JB/T3090--2010
B.1制版设备
平版制版
照相机械
电子制版机械
照相制版检测控制机械
平版制版辅机
平版成型机械
附录B
（规范性附录）
印刷机械产品分类
表B.1制版设备产品分类
ZD×××××
ZDA×××XX
zw×××××
ZWA××××X
ZL×××××www.bzxz.net
ZDZ×××××
zWz×××××
ZWAZ×××××
ZLz×××××
ZDK×××××
zWK××××
ZLK××××
ZBJR×××××
ZBJG×××××
ZPGX×××X
MCF××
MCT××
MHF××
MHTX×
HR××××
QR××××
SB××××X
SBF×××××
SBLL××××X
SBY×××××
SBAXXXXX
CPGRX××××
CPDRXXX××
CBY×××××
吊式照相机
吊式凹版照相机
盈式照相机
卧式凹版照相机
立式照相机
立式对焦吊式照相机
自动对焦卧式照相机
自动对焦卧式凹版照相机
自动对焦立式照相机
程序控制吊式照相机
程序控制卧式照相机
程序控制立式照相机
热敏式计算机直接制版机
光敏式计算机直接制版机
激光照排机
彩色反射式密度计
彩色透射式密度计
彩色密度计
熏白密度计
黑白反射式密度计
黑白透射式密度计
光量积分计
软片烘干箱
软片裁切机
晒版机
翻转晒版机
两面立式晒版机
预制感光版晒版机
凹版晒版机
辊式软片冲片机
带式软片冲片机
预制感光版冲版机
平版制版
凸版制版设备
凹版制版设备
网版制版设备
打样机械
平版成型机械
文字排版机械
树脂版制版机械
凹版制版机械
绷网机械
网版制版辅机
网版成型机械
制版设备产品分类（续）
KB×××××
KY×××××
ZXYB×××××
PMX××
TBSY××××
CSY××××
CBSY××××
HBSX×××
ZBSY××××
ZBSGX××X
CSG××××
GBAX×XXX
CMA×××××
DTAXX×XX
DGA×××××
FCA×X×××X
TGA×××××
DAX×××X
BWS×××××
BWJXXXXX
BWQ×××××
HWL××××
HWW××××
MB××××
MBS××××
SBWW×××××
SBWL×××××
SJWX××××
CBW×××××
DYP×××××
DYPB×××××
DYAXXXXX
DYSR×××××
DYPMX××××
拷贝机
JB/T3090--2010
预制感光版烤版机
预制感光版生产线
盲文排版机
液体感光树脂版涂布曝光机
液体感光树脂版冲洗机
液体感光树脂版冲洗后曝光机
感光树脂版后曝光机
液体感光树脂版制版机
固体感光树脂版制版机
固体感光树脂版冲洗机
凹版碳素纸过版机
凹版滚筒车磨机床
凹版滚筒镀铜机
凹版滚筒镀铬机
凹版滚筒腐蚀槽
凹版滚筒退铬机
凹版雕刻机
手动式绷网机
机械式绷网机
气动式绷网机
立式网版烘干箱
卧式网版烘干箱
磨版机
刷子磨版机
卧式网版晒版机
立式网版晒版机
网版上浆机
网版冲版机
平版胶印打样机
半自动平版胶印打样机
凹版打样机
软片色粉打样机
喷墨打样机
JB/T3090-2010
装订设备
折页机械
配页机械
锁线机械
精装机械
订书机械
包本机械
2.装订设备产品分类
ZYD××××
ZYZ××××
ZYZB××××
ZYH××××
ZYHB××××
ZYHD××××
PYQ×××
PYG×××
PYP×××
PYL×××
DY×××
ZYDY×××
ZY×××
CY×××
TF×××
Sx×××
SXB×××
SXS×××
GX×××
JHX××
YJX××
BQ×××
TB×××
ZSD×××
SK×××
YC×××
HSK××X
DQB×××
DT×××
DTB×××
DTDXXX
BB×××
BBTX×××
BBJX××
BBY×××
BBJT×××
TBS××××
TBSYX××X
刀式折页机
栅栏式折页机
半自动栅栏式折页机
混合式折页机
半自动混合式折页机
电控刀混合式折页机
钳式配页机
辊式配页机
扑克牌配页机
联单配页机
搭页机
折页搭页机
粘单页机
插页机
套封面机
锁线机
半自动锁线机
手动锁线机
供书芯机
刷胶烘干机
书芯压紧机
扒圆起脊机
贴背机
粘丝带机
上书壳机
压槽成型机
糊书壳机
半自动骑马订书机
铁丝订书机
半自动铁丝订书机
台式铁丝订书机
包本机
包本烫背机
胶订包本机
圆盘包本机
椭圆胶订包本机
书籍烫背机
液压书籍烫背机
