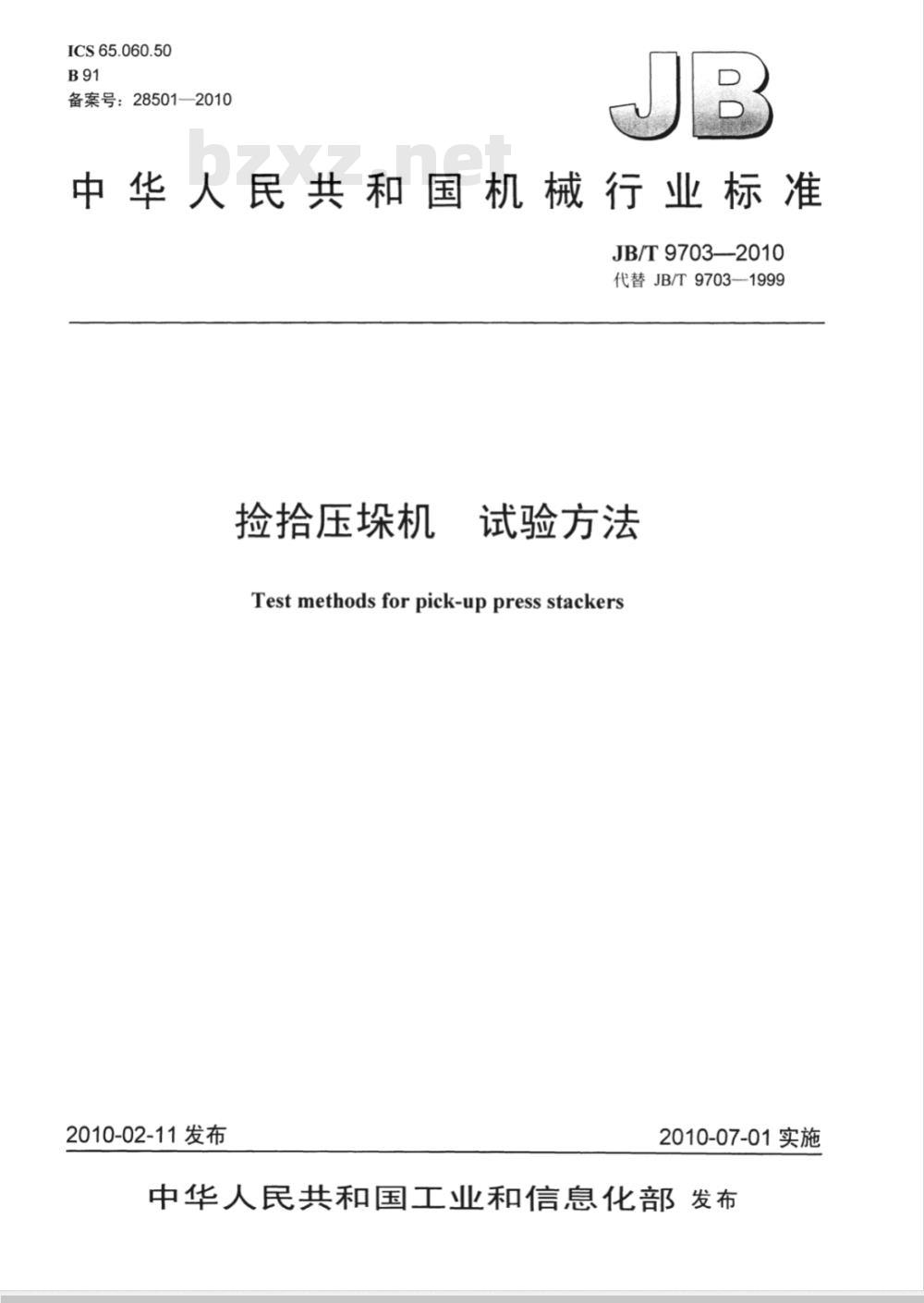

【机械行业标准(JB)】 捡拾压垛机 试验方法

ICS 65.060.50
备案号：28501—2010
中华人民共和国机械行业标准
JB/T9703—2010
代替JB/T9703—1999
捡拾压垛机
试验方法
Test methods for pick-up press stackers2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

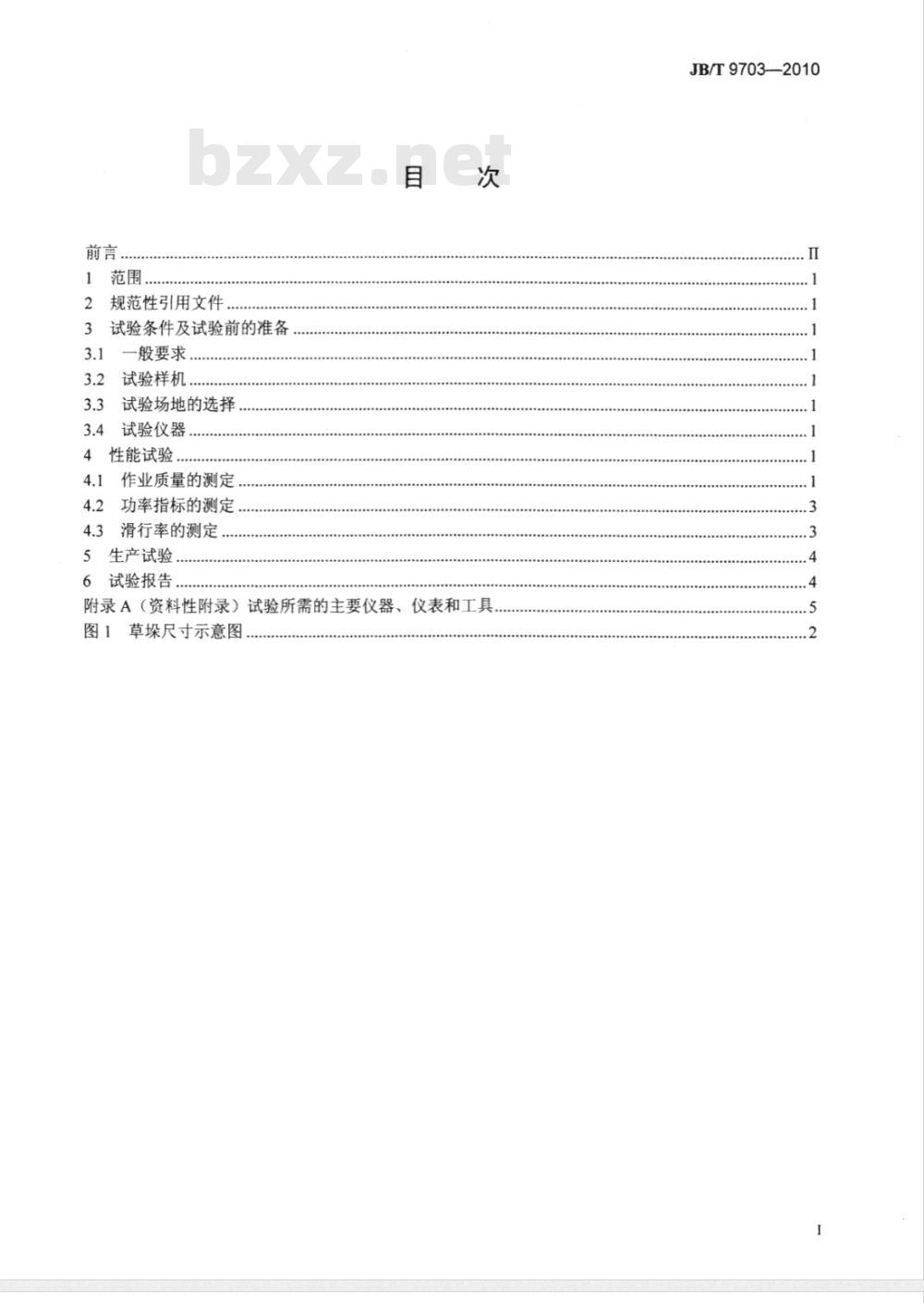

2规范性引用文件
3试验条件及试验前的准备
3.1一般要求
3.2试验样机，
试验场地的选择
3.4试验仪器
4性能试验..
4.1作业质量的测定
4.2功率指标的测定，
4.3滑行率的测定
5生产试验
6试验报告
仪表和工具
附录A（资料性附录）试验所需的主要仪器、图1草垛尺寸示意图
JB/T9703—2010
JB/T9703—2010

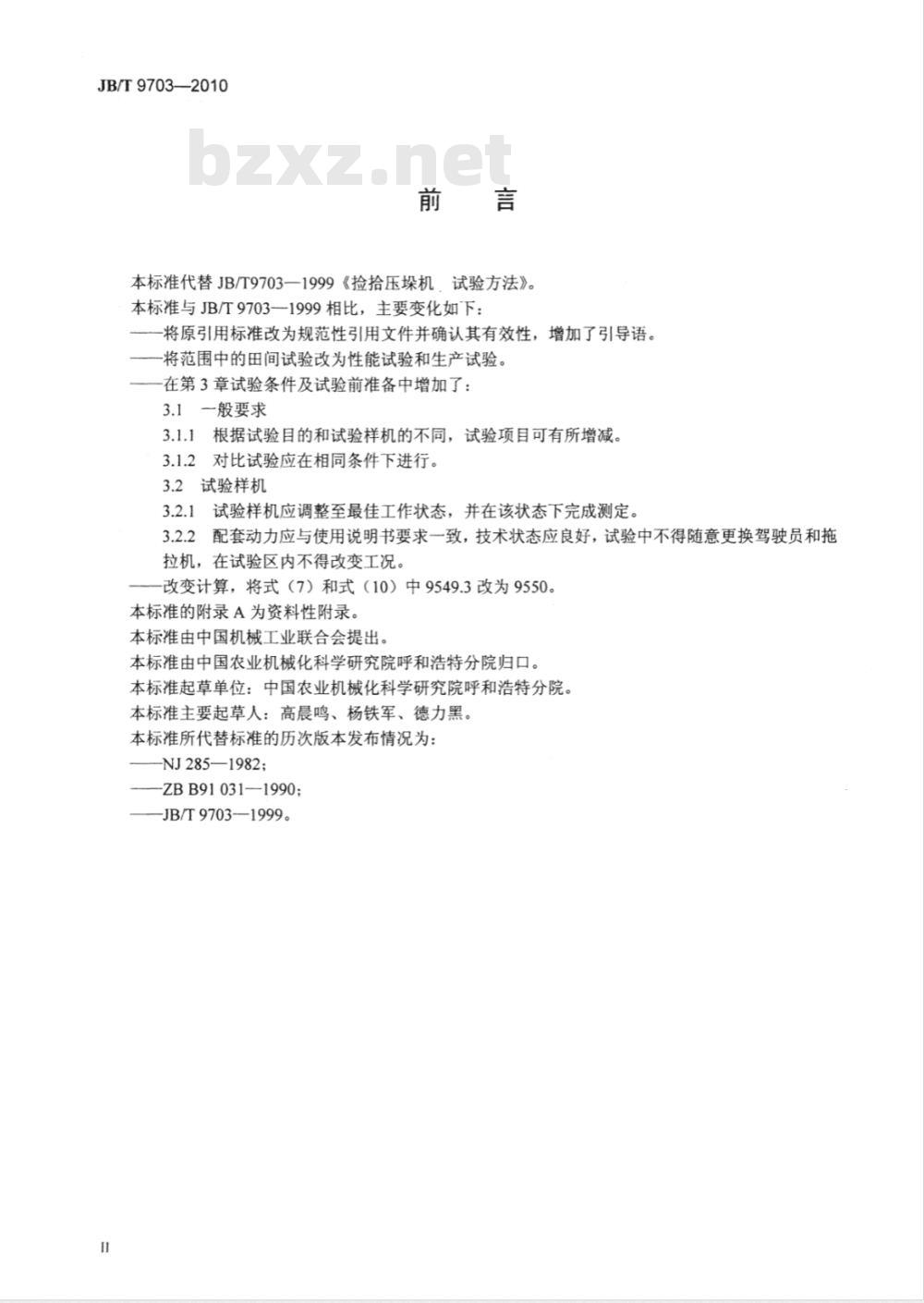

本标准代替JB/T9703一1999《捡拾压垛机，试验方法》。本标准与JB/T9703一1999相比，主要变化如下：一将原引用标准改为规范性引用文件并确认其有效性，增加了引导语。一将范围中的田间试验改为性能试验和生产试验。一在第3章试验条件及试验前准备中增加了：3.1一般要求
3.1.1根据试验目的和试验样机的不同，试验项目可有所增减。2对比试验应在相同条件下进行。3.1.2
3.2试验样机
3.2.1试验样机应调整至最佳工作状态，并在该状态下完成测定。3.2.2
配套动力应与使用说明书要求一致，技术状态应良好，试验中不得随意更换驾驶员和拖拉机，在试验区内不得改变工况。改变计算，将式（7）和式（10）中9549.3改为9550本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由中国农业机械化科学研究院呼和浩特分院归口。本标准起草单位：中国农业机械化科学研究院呼和浩特分院。本标准主要起草人：高晨鸣、杨铁军、德力黑。本标准所代替标准的历次版本发布情况为：-NJ285—1982；
-ZBB91031-1990;
—JB/T9703—1999。

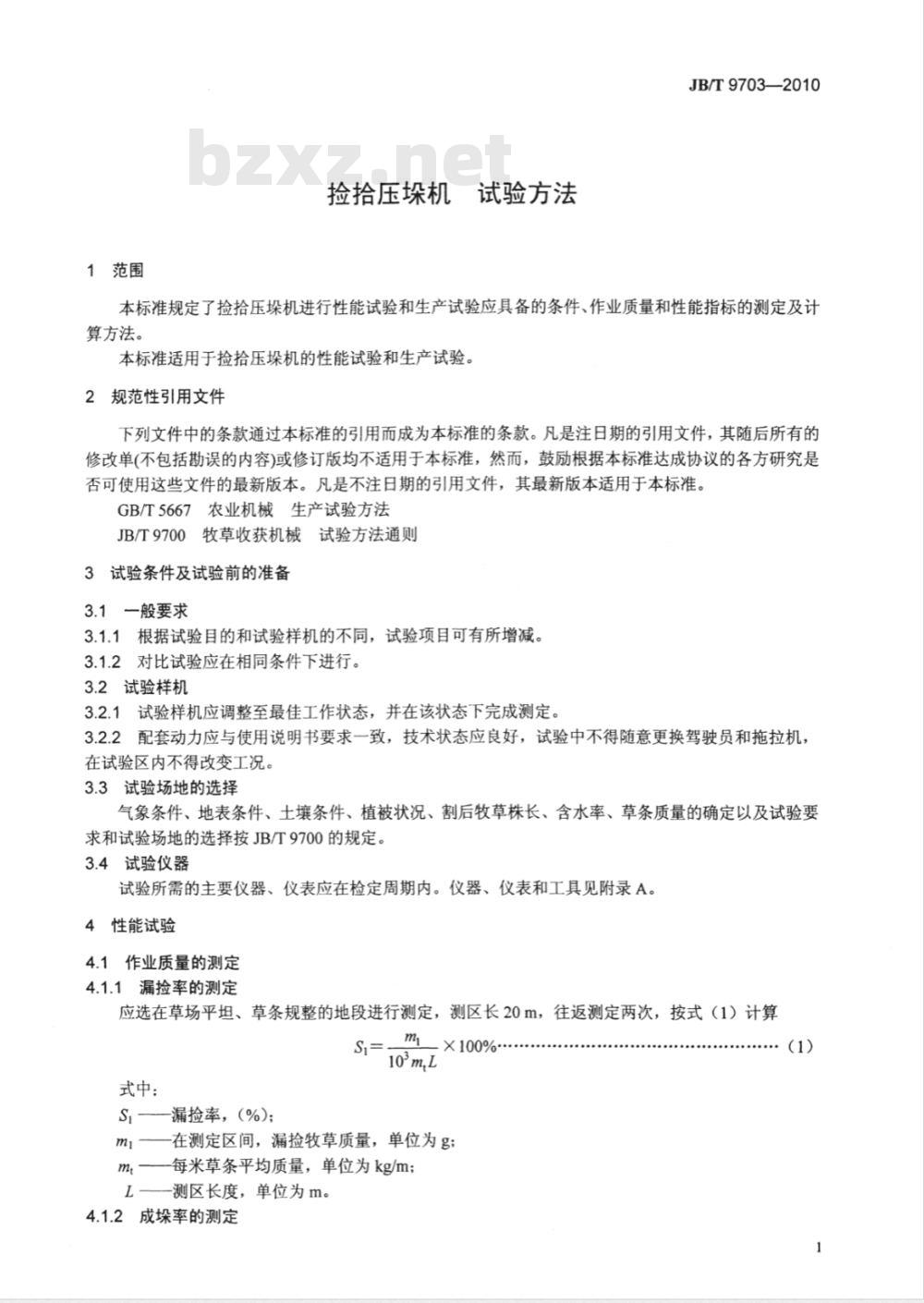

1范围
捡拾压垛机试验方法
JB/T9703—2010
本标准规定了捡拾压垛机进行性能试验和生产试验应具备的条件、作业质量和性能指标的测定及计算方法。
本标准适用于捡拾压垛机的性能试验和生产试验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5667农业机械生产试验方法JB/T9700牧草收获机械试验方法通则3试验条件及试验前的准备
3.1一般要求
3.1.1根据试验目的和试验样机的不同，试验项目可有所增减。3.1.2对比试验应在相同条件下进行。3.2试验样机
3.2.1试验样机应调整至最佳工作状态，并在该状态下完成测定。3.2.2配套动力应与使用说明书要求一致，技术状态应良好，试验中不得随意更换驾驶员和拖拉机，在试验区内不得改变工况。
3.3试验场地的选择
气象条件、地表条件、土壤条件、植被状况、割后牧草株长、含水率、草条质量的确定以及试验要求和试验场地的选择按JB/T9700的规定。3.4试验仪器
试验所需的主要仪器、仪表应在检定周期内。仪器、仪表和工具见附录A。4性能试验
4.1作业质量的测定
4.1.1漏捡率的测定
应选在草场平坦、草条规整的地段进行测定，测区长20m，往返测定两次，按式（1）计算m×100%…
式中：
S—漏捡率，（%)；
在测定区间，漏捡牧草质量，单位为g;每米草条平均质量，单位为kg/m；-测区长度，单位为m。
4.1.2成垛率的测定Www.bzxZ.net
：（1）
JB/T9703—2010

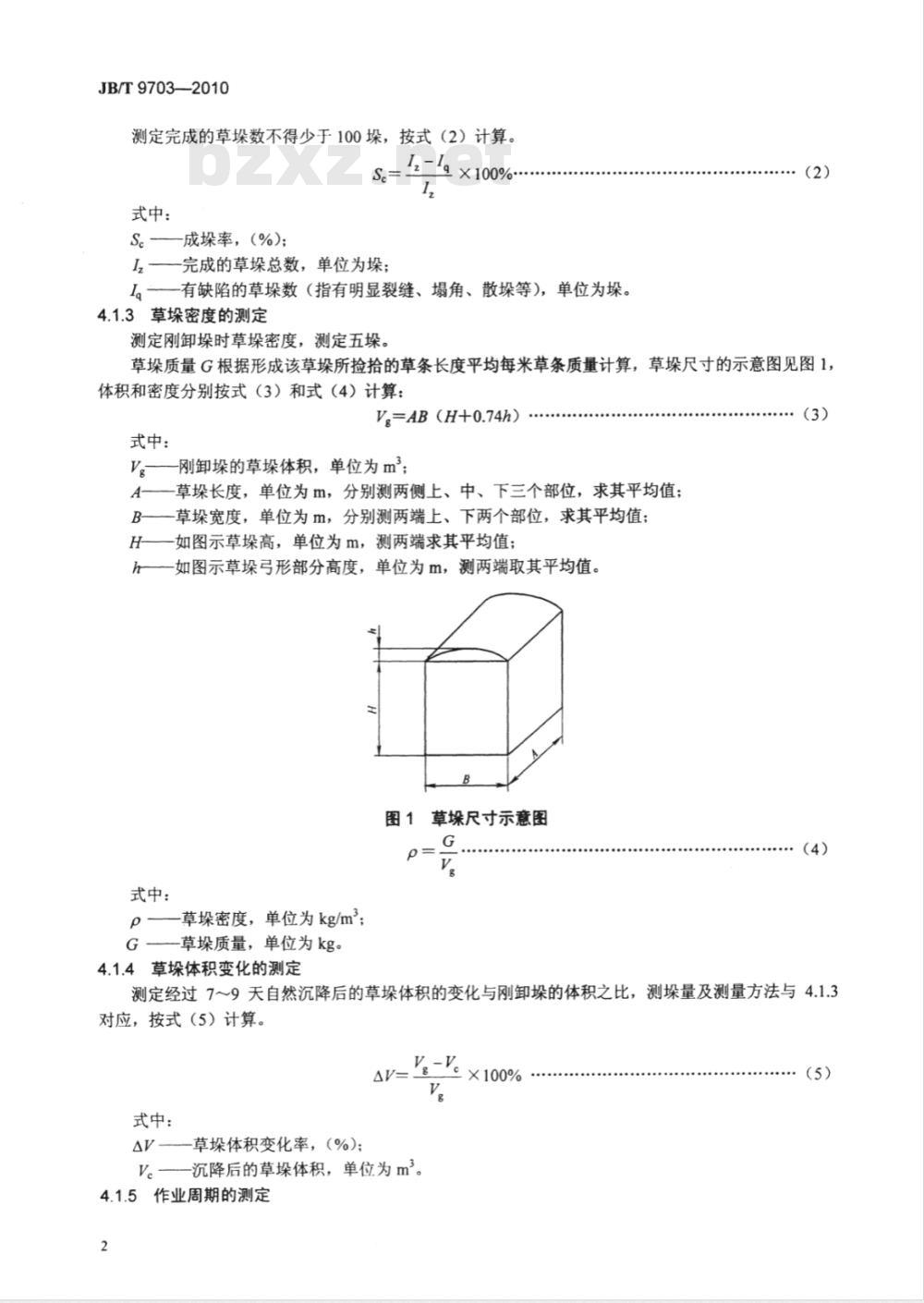

测定完成的草垛数不得少于100垛，按式（2）计算。1,-l×100%
式中：
S成垛率，（%);
I一完成的草垛总数，单位为垛；1,
l。有缺陷的草垛数（指有明显裂缝、塌角、散垛等)，单位为垛。4.1.3草垛密度的测定
测定刚卸垛时草垛密度，测定五垛。(2)
草垛质量G根据形成该草垛所捡拾的草条长度平均每米草条质量计算，草垛尺寸的示意图见图1，体积和密度分别按式（3）和式（4）计算：V.=AB(H+0.74h)
式中：
V.—刚卸垛的草垛体积，单位为m\：A-
一草垛长度，单位为m，分别测两侧上、中、下三个部位，求其平均值；B一一草垛宽度，单位为m，分别测两端上、下两个部位，求其平均值；H—如图示草垛高，单位为m，测两端求其平均值；一如图示草垛弓形部分高度，单位为m，测两端取其平均值。h
式中：
p——草垛密度，单位为kg/m；
草垛质量，单位为kg。
4.1.4草垛体积变化的测定
草垛尺寸示意图
测定经过7～9天自然沉降后的草垛体积的变化与刚卸垛的体积之比，测垛量及测量方法与4.1.3对应，按式（5）计算。
式中：
草垛体积变化率，（%）：
-沉降后的草垛体积，单位为m2。4.1.5作业周期的测定
×100%
JB/T9703—2010
压垛机从开始捡拾牧草，经过n次压缩，形成一个完整草垛，到草垛卸出完了准备捡拾下一垛牧草的时间为作业周期。测定作业周期应分别测定压缩一次的周期，形成一个草垛周期和卸垛周期，各测五垛，结果记入自行设计的表格中。4.2功率指标的测定
功率指标的测定和4.1.1的测定同时进行，记录测定值与计算结果。4.2.1牵引功率的测定
式中：
P。—牵引功率，单位为kW；
牵引力，单位为N；
机组作业速度，单位为m/s。
4.2.2捡拾功率的测定
式中：
Pg——捡拾功率，单位为kW;
Mg动力传动轴转矩，单位为N·m;n-
一动力传动轴转速，单位为I/min。4.2.3捡拾作业的总功率测定
式中：
总功率，单位为kW；
4.2.4压缩罩压实草垛所需油压功率的测定Py=
式中：
-油压功率，单位为kW；
压力，单位为Pa；
-流量，单位为L/min。
4.2.5卸垛功率的测定
式中：
-卸垛功率，单位为kW；
卸垛时传动轴转矩，单位为N·m；-卸垛时传动轴转速，单位为/min。4.3滑行率的测定
(10）
用定圈数测距离的方法或其他方法测定。驱动轮转动圈不得少于15圈，按式（11）计算，并记录结果。
式中：
滑行率，（%)：
8=± 4_2元R1 ×100%.
2元Rng
（11)
JB/T9703—2010
L—轮子实际行走的距离，单位为m；R一一轮子半径（刚性或钢制轮由轴心至外缘；胶胎轮为动力半径，即轮轴中心至地面），单位为m；n测定距离内轮子转动的圈数，单位为r；+——“+”号为滑行率；
“”号为滑转率。
生产试验
生产试验按GB/T5667执行。
生产试验的作业量：新设计的压垛机总数不少于800垛，改进设计的产品不少于600垛。试验报告
6.1试验结束后，应将试验测定和观察的结果整理汇总，综合分析后写出试验报告。6.2试验报告内容应包括：
a）试验目的；
b）试验样机的结构简介和技术特征；c）当地的牧业技术要求和试验条件；d）试验结果和分析；
e）用户意见；
f）存在问题和改进意见；
g）结论。
附录A
（资料性附录）
试验所需的主要仪器、仪表和工具仪表和工具见表A.1。
试验所需的主要仪器、
电参数测试仪
风向风速仪
压力表
转速表
流量计
弹簧秤
金属直尺
钢卷尺
记录标签、表格
布袋或塑料袋
精度及规格
风向±10°，风速0.4m/s
±0.5 s/d
感量0.01g
JB/T9703—2010
