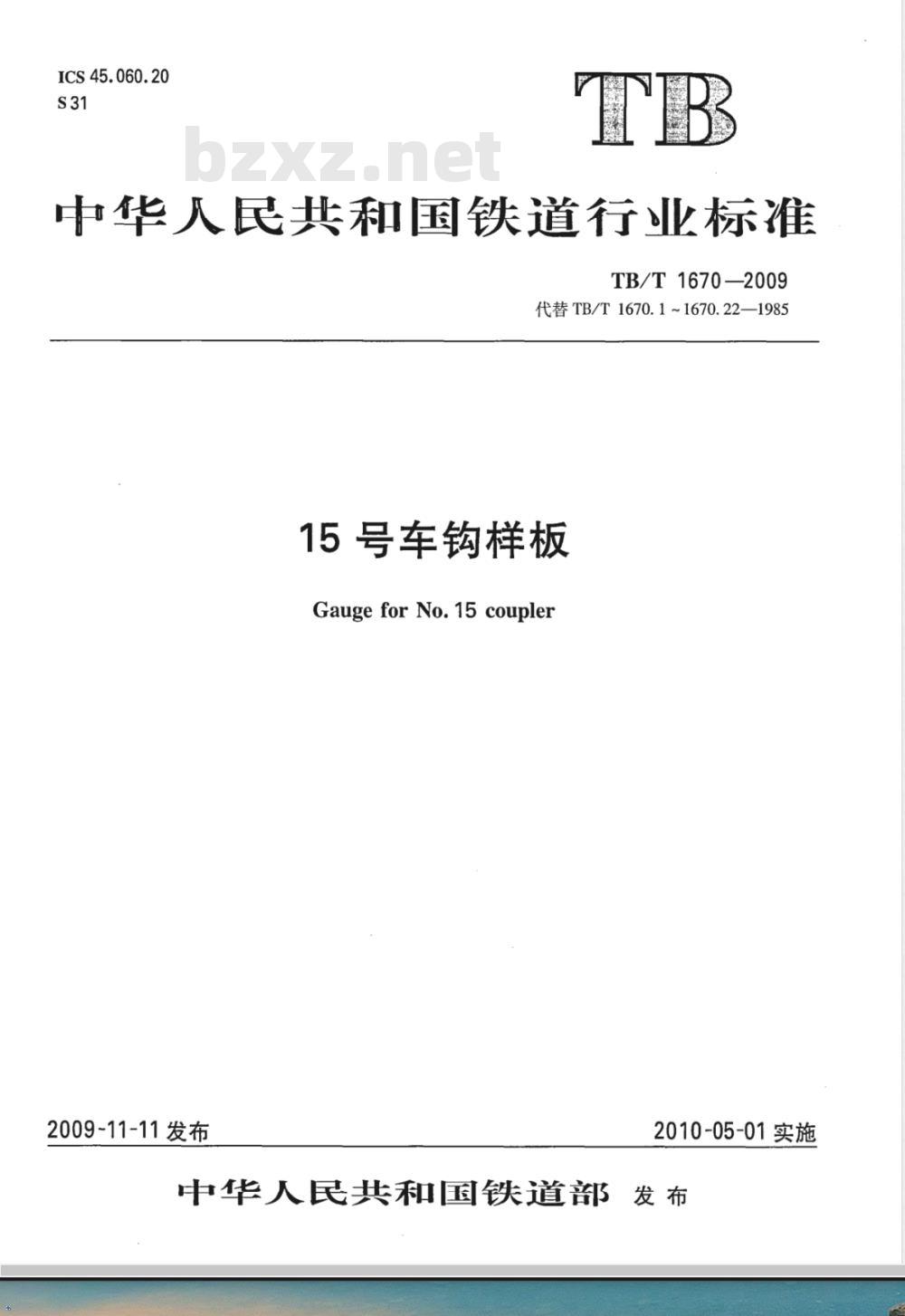

【铁路运输行业标准(TB)】 15号车钩样板

ICS45.060.20
中华人民共和国铁道行业标准
TB/T1670-2009
代替TB/T1670.1~1670.22—198515号车钩样板
GaugeforNo.15coupler
2009-11-11发布
2010-05-01实施
中华人民共和国铁道部发布

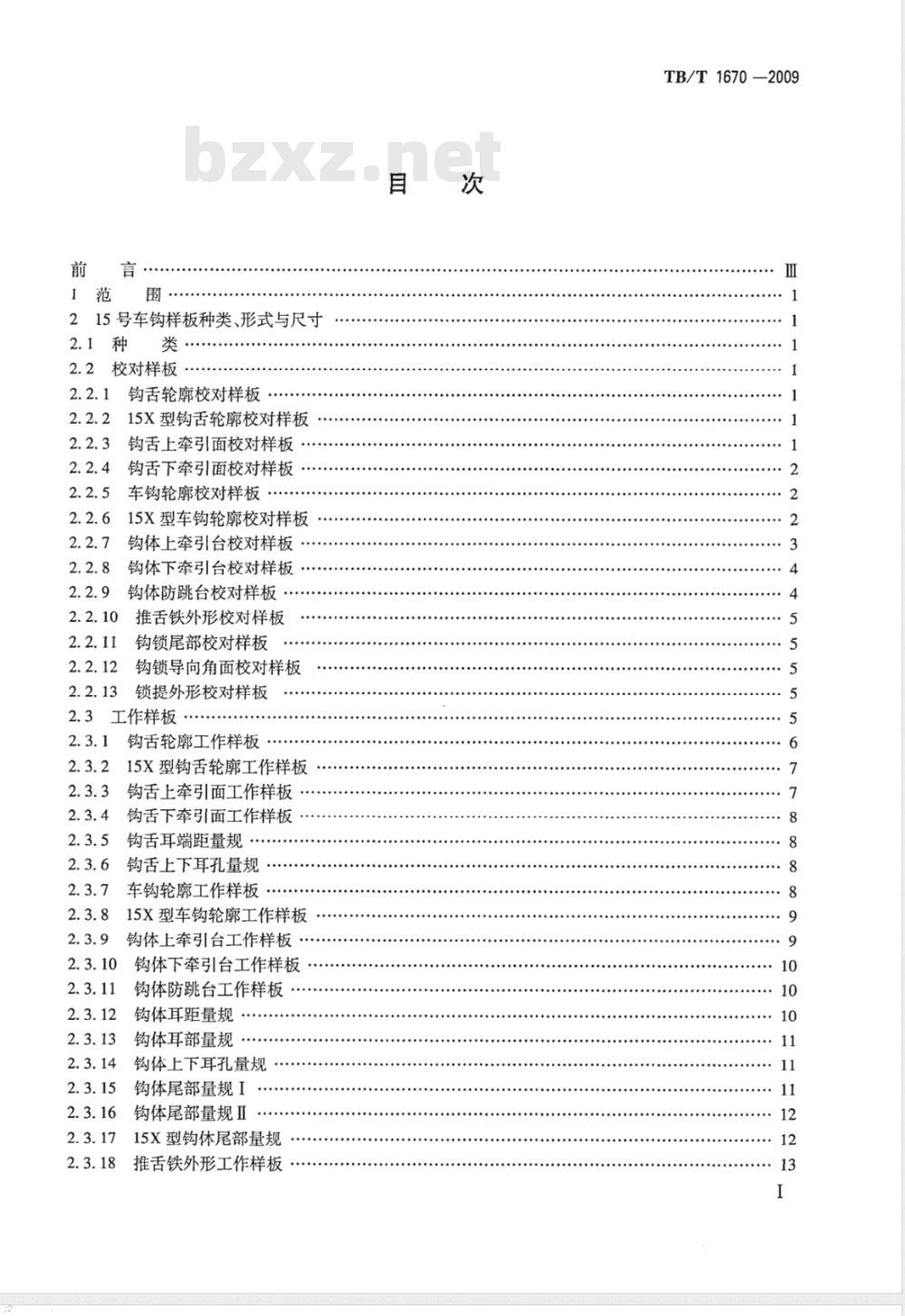

15号车钩样板种类、形式与尺寸2
校对样板
钩舌轮廓校对样板
15X型钩舌轮廓校对样板
钩舌上牵引面校对样板
钩舌下牵引面校对样板
车钩轮廓校对样板
15X型车钩轮廓校对样板
钩体上牵引台校对样板
钩体下牵引台校对样板
钩体防跳台校对样板·
推舌铁外形校对样板
钩锁尾部校对样板
钩锁导向角面校对样板
锁提外形校对样板
工作样板
钩舌轮廓工作样板
15X型钩舌轮廓工作样板
钩舌上牵引面工作样板
钩舌下牵引面工作样板
钩舌耳端距量规……
钩舌上下耳孔量规
车钩轮廓工作样板
15X型车钩轮廓工作样板
钩体上牵引台工作样板
钩体下牵引台工作样板
钩体防跳台工作样板
钩体耳距量规…
钩体耳部量规
钩体上下耳孔量规
钩体尾部量规I
钩体尾部量规Ⅱ
15X型钩体尾部量规
推舌铁外形工作样板
TB/T 1670-2009
TB/T1670-2009

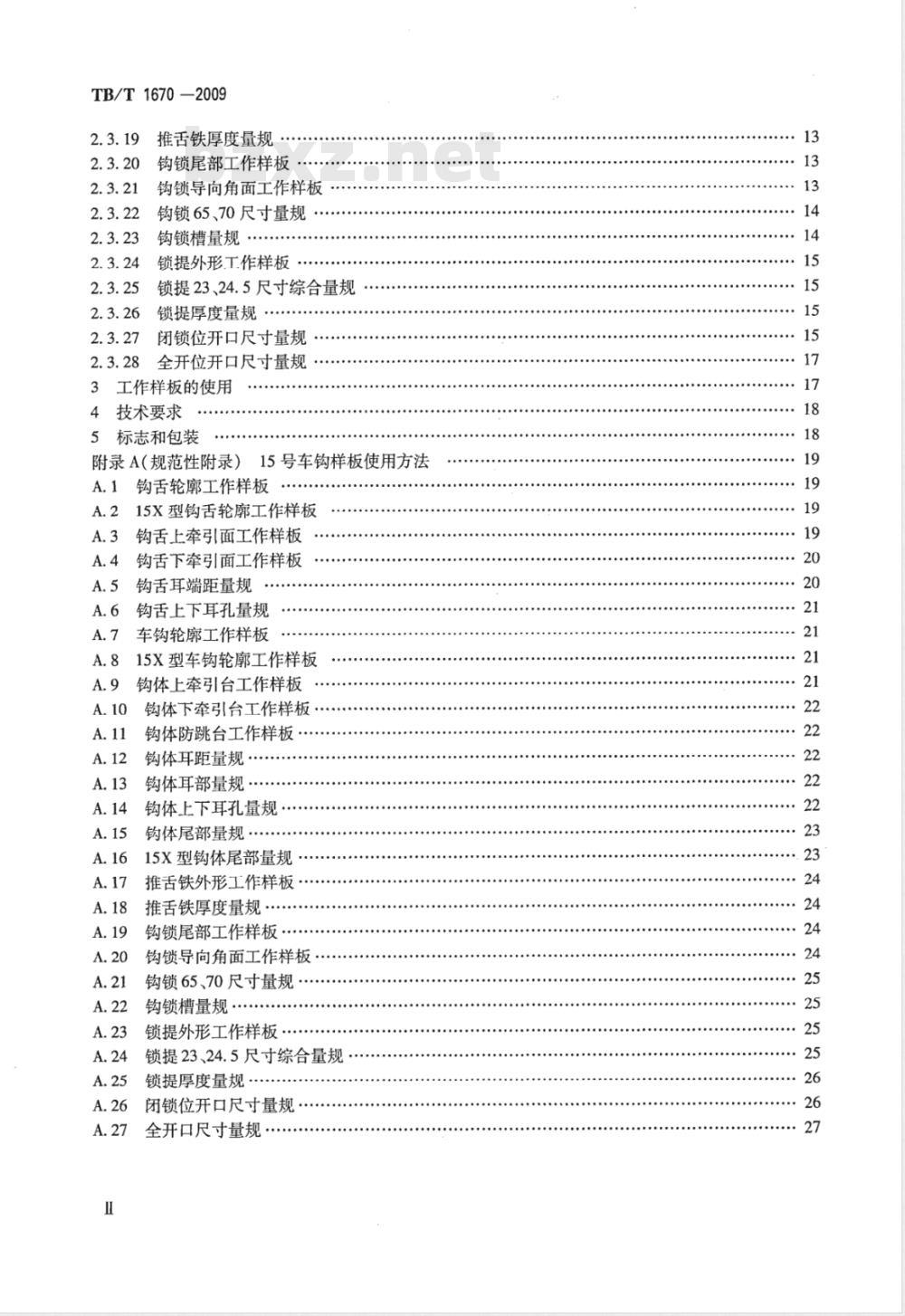

推舌铁厚度量规
钩锁尾部工作样板
钩锁导向角面工作样板
钩锁65、70尺寸量规
钩锁槽量规
锁提外形工作样板
锁提23、24.5尺寸综合量规
锁提厚度量规·…·
闭锁位开口尺寸量规
全开位开口尺寸量规
工作样板的使用
技术要求
标志和包装
附录A（规范性附录）15号车钩样板使用方法A.1钩舌轮廓工作样板
A.215X型钩舌轮廓工作样板
钩舌上牵引面工作样板
钩舌下牵引面工作样板
钩舌耳端距量规
钩舌上下耳孔量规
车钩轮廓工作样板
15X型车钩轮廓工作样板
钩体上牵引台工作样板
钩体下牵引台工作样板
钩体防跳台工作样板
钩体耳距量规
钩体耳部量规·
钩体上下耳孔量规
钩体尾部量规
15X型钩体尾部量规
推舌铁外形工作样板·
推舌铁厚度量规，
钩锁尾部工作样板
钩锁导向角面工作样板·
钩锁65、70尺寸量规……
钩锁槽量规，
锁提外形工作样板…·
锁提23、24.5尺寸综合量规
锁提厚度量规·
闭锁位开口尺寸量规
全开口尺寸量规，
TB/T1670-2009

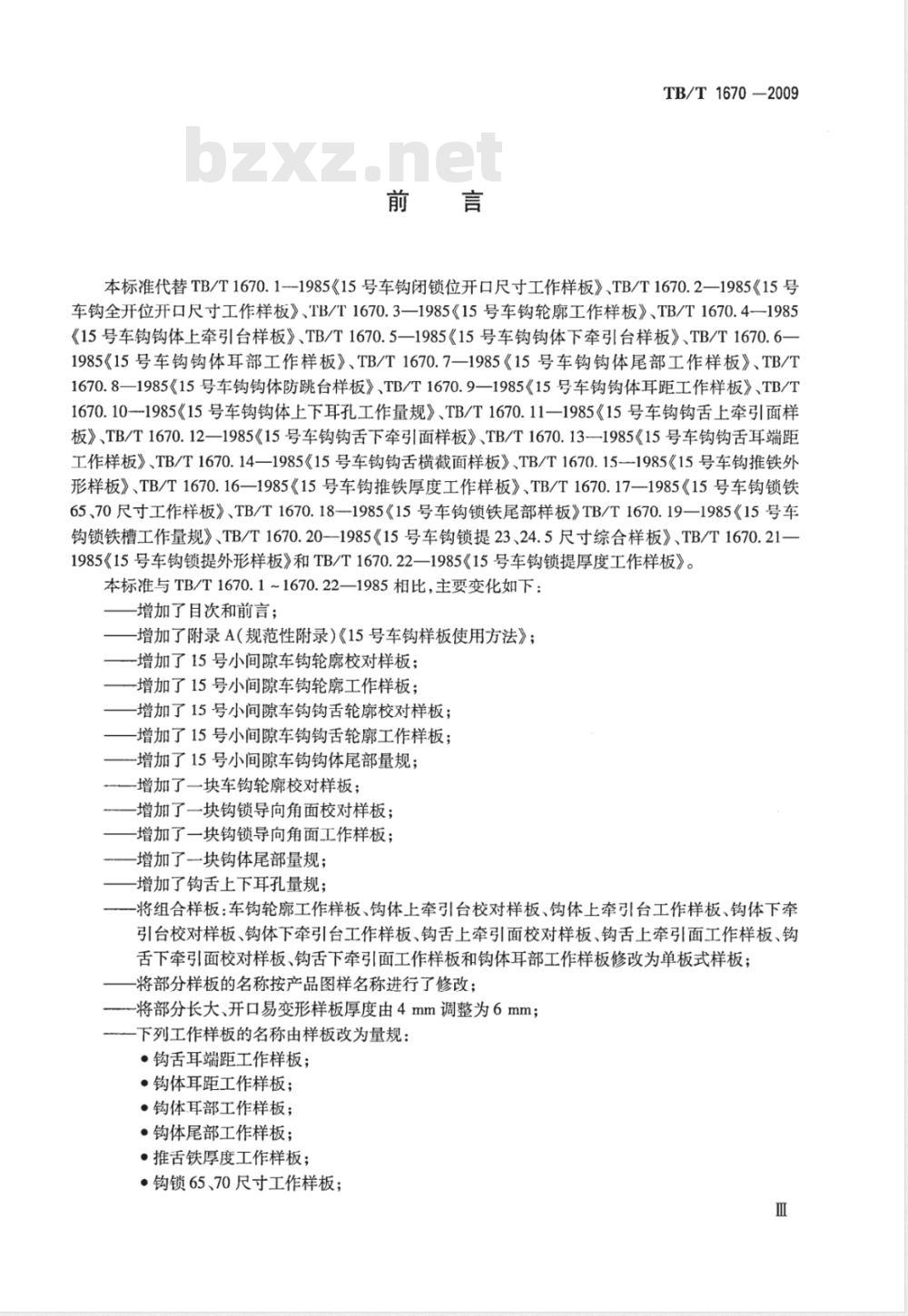

本标准代替TB/T1670.1--1985《15号车钩闭锁位开口尺寸工作样板》、TB/T1670.2—1985《15号车钩全开位开口尺寸工作样板》、TB/T1670.31985《15号车钩轮廓工作样板》、TB/T1670.4—1985《15号车钩钩体上牵引台样板》、TB/T1670.5一1985《15号车钩钩体下牵引台样板》、TB/T1670.6-1985《15号车钩钩体耳部工作样板》、TB/T1670.7一1985《15号车钩钩体尾部工作样板》、TB/T1670.8—1985《15号车钩钩体防跳台样板》、TB/T1670.9—1985《15号车钩钩体耳距工作样板》、TB/T1670.10--1985《15号车钩钩体上下耳孔工作量规》、TB/T1670.11—1985《15号车钩钩舌上牵引面样板》、TB/T1670.12—1985《15号车钩钩舌下牵引面样板》、TB/T1670.13-1985《15号车钩钩舌耳端距工作样板》、TB/T1670.14—1985《15号车钩钩舌横截面样板》、TB/T1670.15—1985《15号车钩推铁外形样板》、TB/T1670.16—1985《15号车钩推铁厚度工作样板》、TB/T1670.17—1985《15号车钩锁铁65、70尺寸工作样板》、TB/T1670.18—1985《15号车钩锁铁尾部样板》TB/T1670.19—1985《15号车钩锁铁槽工作量规》、TB/T1670.201985《15号车钩锁提23、24.5尺寸综合样板》、TB/T1670.21—1985《15号车钩锁提外形样板》和TB/T1670.22—1985《15号车钩锁提厚度工作样板》。本标准与TB/T1670.1~1670.22—1985相比，主要变化如下：增加了目次和前言；
增加了附录A（规范性附录）《15号车钩样板使用方法》；一增加了15号小间隙车钩轮廓校对样板；一增加了15号小间隙车钩轮廓工作样板；增加了15号小间隙车钩钩舌轮廓校对样板；-增加了15号小间隙车钩钩舌轮廓工作样板；-增加了15号小间隙车钩钩体尾部量规；-增加了一块车钩轮廓校对样板；增加了一块钩锁导向角面校对样板；增加了一块钩锁导向角面工作样板；增加了一块钩体尾部量规；
增加了钩舌上下耳孔量规；
一将组合样板：车钩轮廊工作样板、钩体上牵引台校对样板、钩体上牵引台工作样板、钩体下牵引台校对样板、钩体下牵引台工作样板、钩舌上牵引面校对样板、钩舌上牵引面工作样板、钩舌下牵引面校对样板、钩舌下牵引面工作样板和钩体耳部工作样板修改为单板式样板；将部分样板的名称按产品图样名称进行了修改；将部分长大、开口易变形样板厚度由4mm调整为6mm；一下列工作样板的名称由样板改为量规：·钩舌耳端距工作样板；
·钩体耳距工作样板；
·钩体耳部工作样板；
·钩体尾部工作样板；
·推舌铁厚度工作样板；
·钩锁65、70尺寸工作样板；
TB/T1670—2009
·锁提厚度工作样板；
·闭锁位开口尺寸工作样板；
·全开位开口尺寸工作样板；

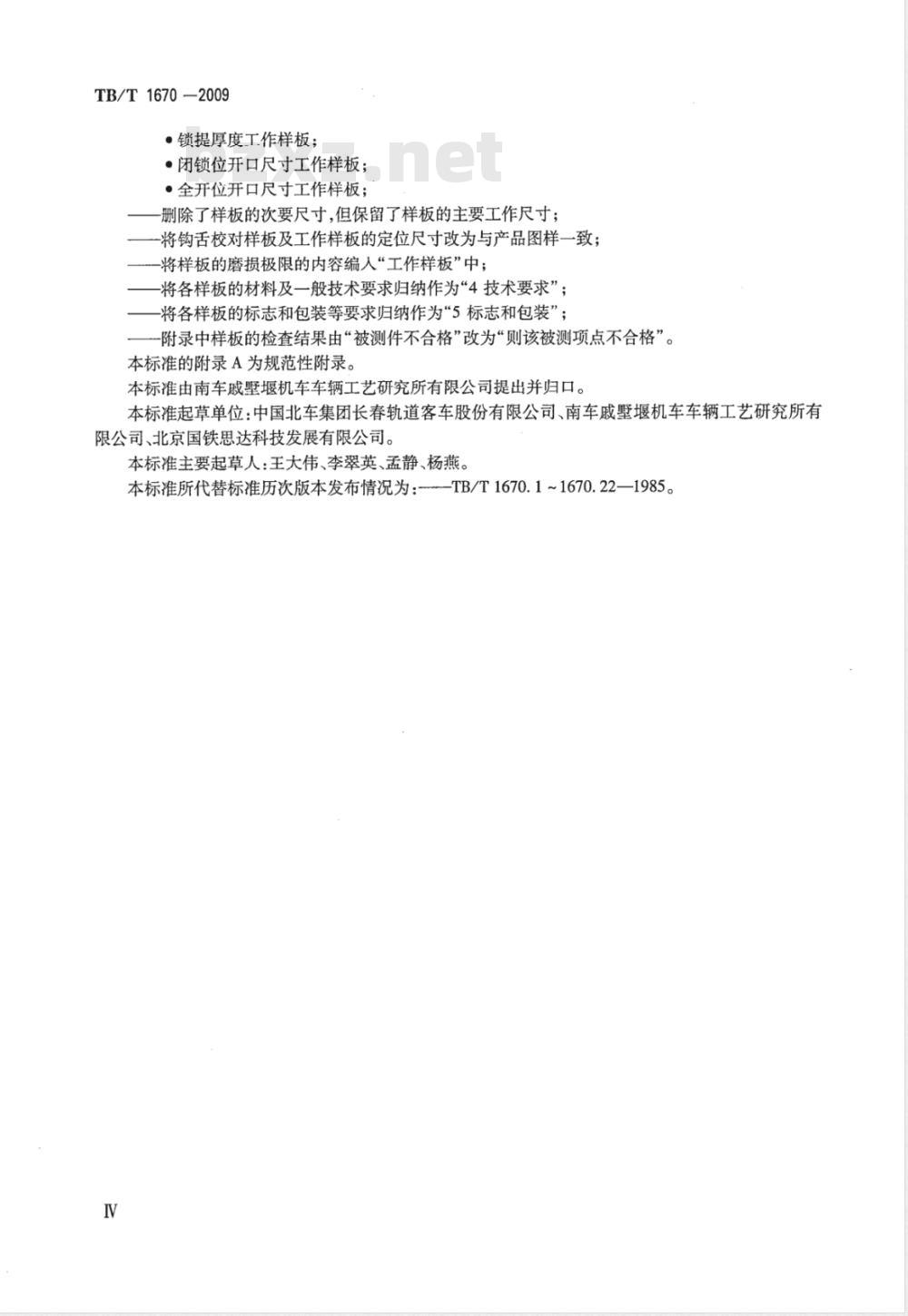

删除了样板的次要尺寸，但保留了样板的主要工作尺寸；-将钩舌校对样板及工作样板的定位尺寸改为与产品图样一致；将样板的磨损极限的内容编人“工作样板”中；将各样板的材料及一般技术要求归纳作为“4技术要求”；-将各样板的标志和包装等要求归纳作为“5标志和包装”；-附录中样板的检查结果由“被测件不合格”改为“则该被测项点不合格”。本标准的附录A为规范性附录。
本标准由南车威墅堰机车车辆工艺研究所有限公司提出并归口。本标准起草单位：中国北车集团长春轨道客车股份有限公司、南车戚墅堰机车车辆工艺研究所有限公司、北京国铁思达科技发展有限公司。本标准主要起草人：王大伟、李翠英、孟静、杨燕。本标准所代替标准历次版本发布情况为：-TB/T1670.1~1670.22—1985。IV
1范围
15号车钩样板
TB/T1670—2009
本标准规定了新造15号车钩（含15X型车钩）的样板种类、形式、主要尺寸及使用方法。本标准适用于新造15号车钩（含15X型车钩）的样板设计和使用。215号车钩样板种类、形式与尺寸类
15号车钩样板分为校对样板和工作样板。2.2校对样板
2.2.1钩舌轮廓校对样板
2.2.1.1本样板的形式与主要尺寸见图1。125
图1钩舌轮廓校对样板
2.2.1.2本样板用于钩舌轮廊工作样板的校对。2.2.215X型钩舌轮廓校对样板
2.2.2.1本样板的形式与主要尺寸见图2。2.2.2.2本样板用于15X型钩舌轮廓工作样板的校对。2.2.3钩舌上牵引面校对样板
2.2.3.1本样板的形式与主要尺寸见图3。2.2.3.2本样板用于钩舌上牵引面工作样板的校对。33.85
单位为毫米
TB/T1670—2009
15X型钩舌轮廓校对样板
图3钩舌上牵引面校对样板
2.2.4钩舌下牵引面校对样板
2.2.4.1本样板的形式与主要尺寸见图4。2.2.4.2本样板用于钩舌下牵引面工作样板的校对。2.2.5车钩轮廓校对样板
2.2.5.1本样板的形式与主要尺寸见图5。2.2.5.2本样板用于车钩轮廊工作样板的校对。2.2.615X型车钩轮廓校对样板
2.2.6.1本样板的形式与主要尺寸见图6。2.2.6.2本样板用于15X型车钩轮廓工作样板的校对。2wwW.bzxz.Net
单位为毫米
单位为毫米
2.2.7钩体上牵引台校对样板
钩舌下牵引面校对样板
图5车钩轮廓校对样板
15X型车钩轮廓校对样板
2.2.7.1本样板的形式与主要尺寸见图7。单位为毫米
TB/T1670-2009
单位为毫米
a-b-c-d
单位为毫米
TB/T1670-2009
2.2.7.2本样板用于钩体上牵引台工作样板的校对。0.02A
2.2.8钩体下牵引台校对样板
175.05-8.1
钩体上牵引台校对样板
2.2.8.1本样板的形式与主要尺寸见图8。2.2.8.2本样板用于钩体下牵引台工作样板的校对。64.15
2.2.9钩体防跳台校对样板
图8钩体下牵引台校对样板
2.2.9.1本样板的形式与主要尺寸见图9。2.2.9.2本样板用于钩体防跳台工作样板的校对。2±0.05，
图9钩体防跳台校对样板
单位为毫米
12.95±0.05
单位为毫米
单位为亲米
2.2.10推舌铁外形校对样板
2.2.10.1本样板的形式与主要尺寸见图10。212.3
图10推舌铁外形校对样板
2.2.10.2本样板用于推舌铁外形工作样板的校对。2.2.11钩锁尾部校对样板
2.2.11.1本样板的形式与主要尺寸见图11。72
单位为毫米
图11钩锁尾部校对样板
2.2.11.2本样板用于钩锁尾部工作样板的校对。2.2.12钩锁导向角面校对样板
2.2.12.1本样板的形式与主要尺寸见图12。2.2.12.2本样板用于钩锁导向角面工作样板的校对。2.2.13锁提外形校对样板
2.2.13.1本样板的形式与主要尺寸见图13。2.2.13.2本样板用于锁提外形工作样板的校对。2.3工作样板
TB/T1670-2009
单位为毫米
TB/T1670-2009
2.3.1钩舌轮廓工作样板
单位为毫米
钩锁导向角面校对样板
图13锁提外形校对样板
2.3.1.1本样板用于钩舌轮廓的检查。2.3.1.2本样板的形式与主要尺寸见图14125
钩舌轮廓工作样板
单位为毫米
Eoaif irz
单位为毫米
