【国家标准(GB)】 《手持式电动工具的安全 第二部分：石材切割机的专用要求》国家标准第1号修改单

ICS25.140.20

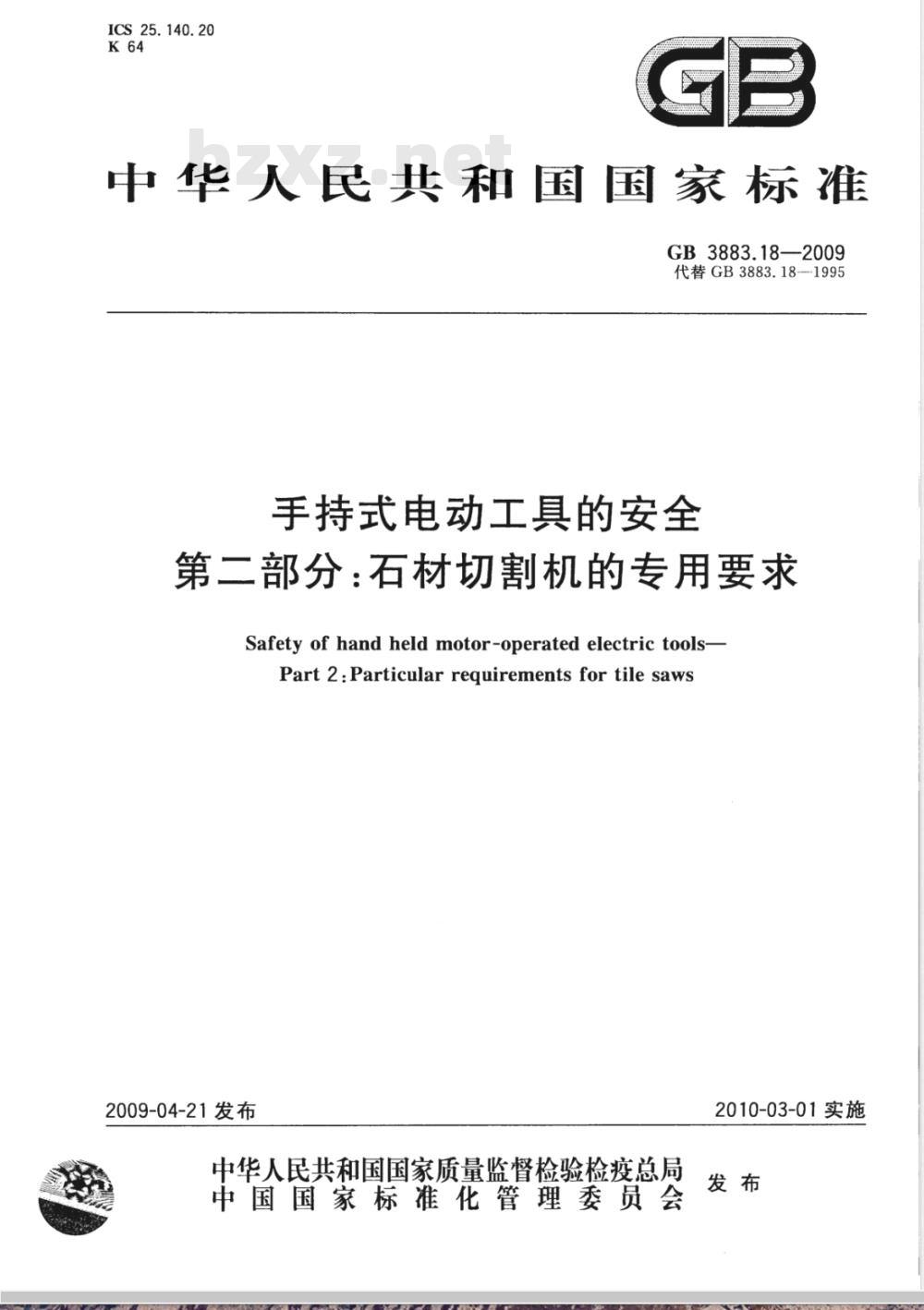

中华人民共和国国家标准
GB3883.18—2009
代替GB3883.18---1995
手持式电动工具的安全
第二部分：石材切割机的专用要求Safety of hand held motor-operated electric tools-Part 2:Particular requirements for tile saws2009-04-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施

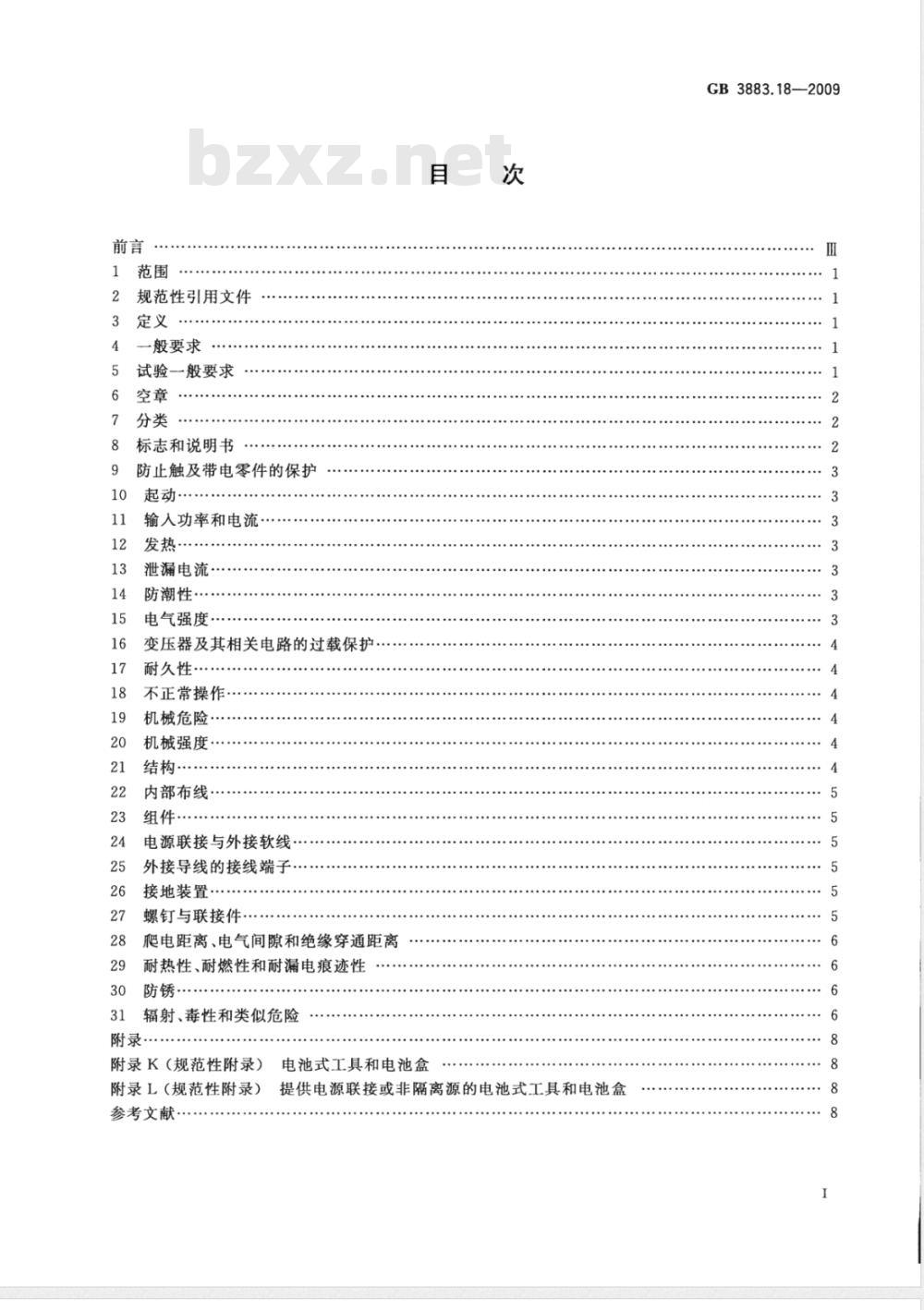

规范性引用文件
一般要求
试验一般要求
标志和说明书
防止触及带电零件的保护
起动·
输人功率和电流·
泄漏电流·
防潮性·
电气强度
变压器及其相关电路的过载保护耐久性
不正常操作·
机械危险
机械强度·
结构·
内部布线：
组件·
电源联接与外接软线·
外接导线的接线端子。
接地装置
螺钉与联接件：
肥电距离、电气间隙和绝缘穿通距离耐热性、耐燃性和耐漏电痕迹性防锈·
辐射、毒性和类似危险
附录K（规范性附录）
附录L（规范性附录）
参考文献
电池式工具和电池盒
提供电源联接或非隔离源的电池式工具和电池盒GB3883.18—2009

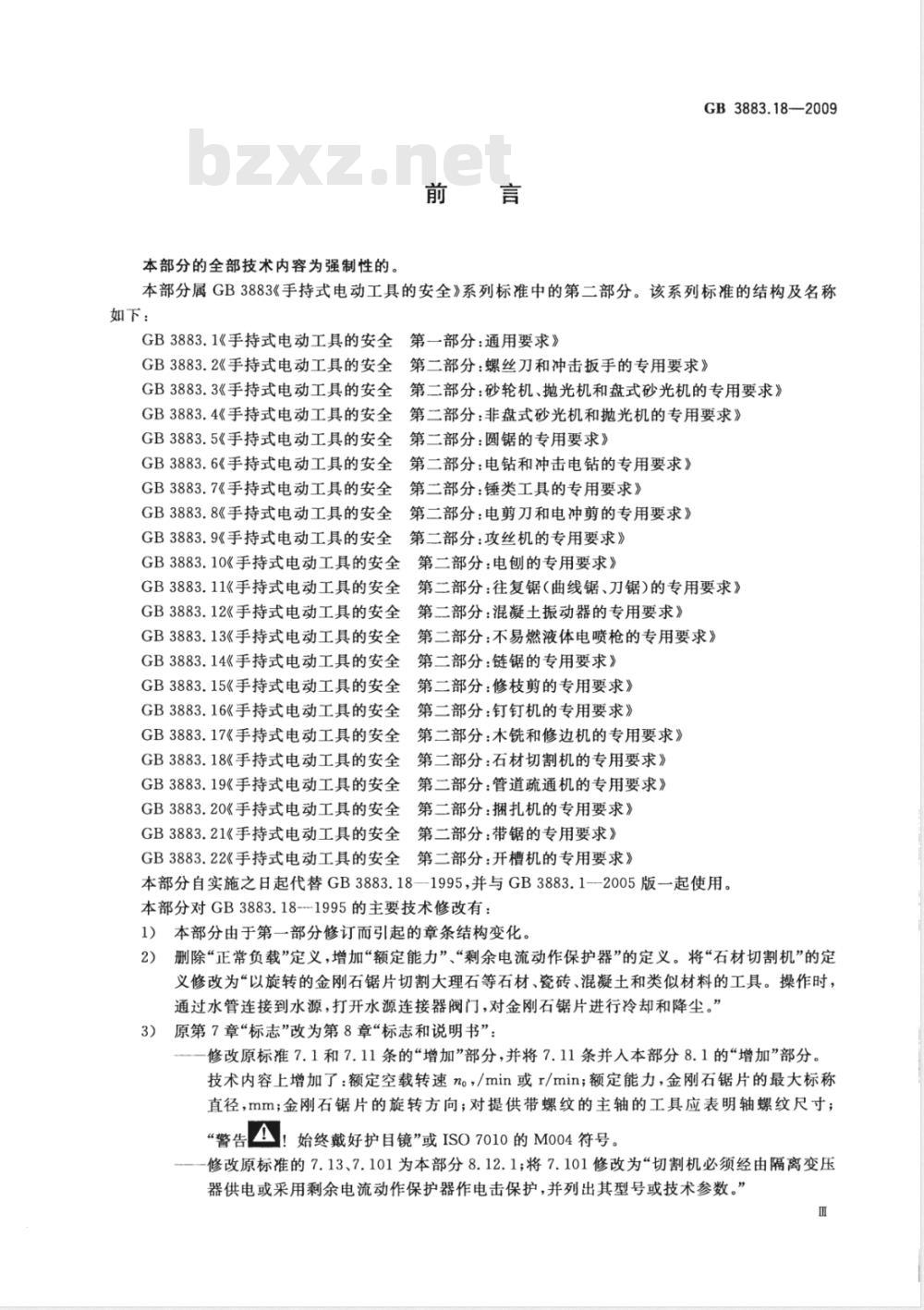

本部分的全部技术内容为强制性的。前言
GB3883.18—2009
本部分属GB3883《手持式电动工具的安全》系列标准中的第二部分。该系列标准的结构及名称如下：
GB3883.1《手持式电动工具的安全第一部分：通用要求》GB3883.2《手持式电动工具的安全第二部分：螺丝刀和冲击扳手的专用要求》GB3883.3《手持式电动工具的安全第二部分：砂轮机、抛光机和盘式砂光机的专用要求》第二部分：非盘式砂光机和抛光机的专用要求》GB3883.4《手持式电动工具的安全GB3883.5《手持式电动工具的安全GB3883.6《手持式电动工具的安全GB3883.7《手持式电动工具的安全第二部分：圆锯的专用要求》
第二部分：电钻和冲击电钻的专用要求》第二部分：锤类工具的专用要求》GB3883.8《手持式电动工具的安全第二部分：电剪刀和电冲剪的专用要求》GB3883.9《手持式电动工具的安全第二部分：攻丝机的专用要求》GB3883.10《手持式电动工具的安全第二部分：电刨的专用要求》
GB3883.11《手持式电动工具的安全3第二部分：往复锯（曲线锯、刀锯）的专用要求》GB3883.12《手持式电动工具的安全第二部分：混凝土振动器的专用要求》GB3883.13《手持式电动工具的安全第二部分：不易燃液体电喷枪的专用要求》GB3883.14《手持式电动工具的安全第二部分：链锯的专用要求》
第二部分：修枝剪的专用要求》GB3883.15《手持式电动工具的安全GB3883.16《手持式电动工具的安全GB3883.17《手持式电动工具的安全GB3883.18《手持式电动工具的安全GB3883.19《手持式电动工具的安全第二部分：钉钉机的专用要求》第二部分：木铣和修边机的专用要求》第二部分：石材切割机的专用要求》第二部分：管道疏通机的专用要求》GB3883.20《手持式电动工具的安全负第二部分：捆扎机的专用要求》GB3883.21《手持式电动工具的安全第二部分：带锯的专用要求》GB3883.22《手持式电动工具的安全第二部分：开槽机的专用要求》本部分自实施之日起代替GB3883.18—1995，并与GB3883.1--2005版一起使用。本部分对GB3883.18---1995的主要技术修改有：1）本部分由于第一部分修订而引起的章条结构变化。2）删除“正常负载”定义，增加“额定能力”、“剩余电流动作保护器”的定义。将“石材切割机”的定义修改为“以旋转的金刚石锯片切割大理石等石材、瓷砖、混凝土和类似材料的工具。操作时，通过水管连接到水源，打开水源连接器阀门，对金刚石锯片进行冷却和降尘。”3）原第7章“标志”改为第8章“标志和说明书”：修改原标准7.1和7.11条的“增加”部分，并将7.11条并入本部分8.1的“增加”部分。技术内容上增加了：额定空载转速no，/min或r/min；额定能力，金刚石锯片的最大标称直径，mm;金刚石锯片的旋转方向；对提供带螺纹的主轴的工具应表明轴螺纹尺寸；“警告A：始终戴好护目镜”或 ISO 7010 的 M004 符号。修改原标准的7.13、7.101为本部分8.12.1；将7.101修改为“切割机必须经由隔离变压器供电或采用剩余电流动作保护器作电击保护，并列出其型号或技术参数。”Ⅲ
GB3883.18—2009

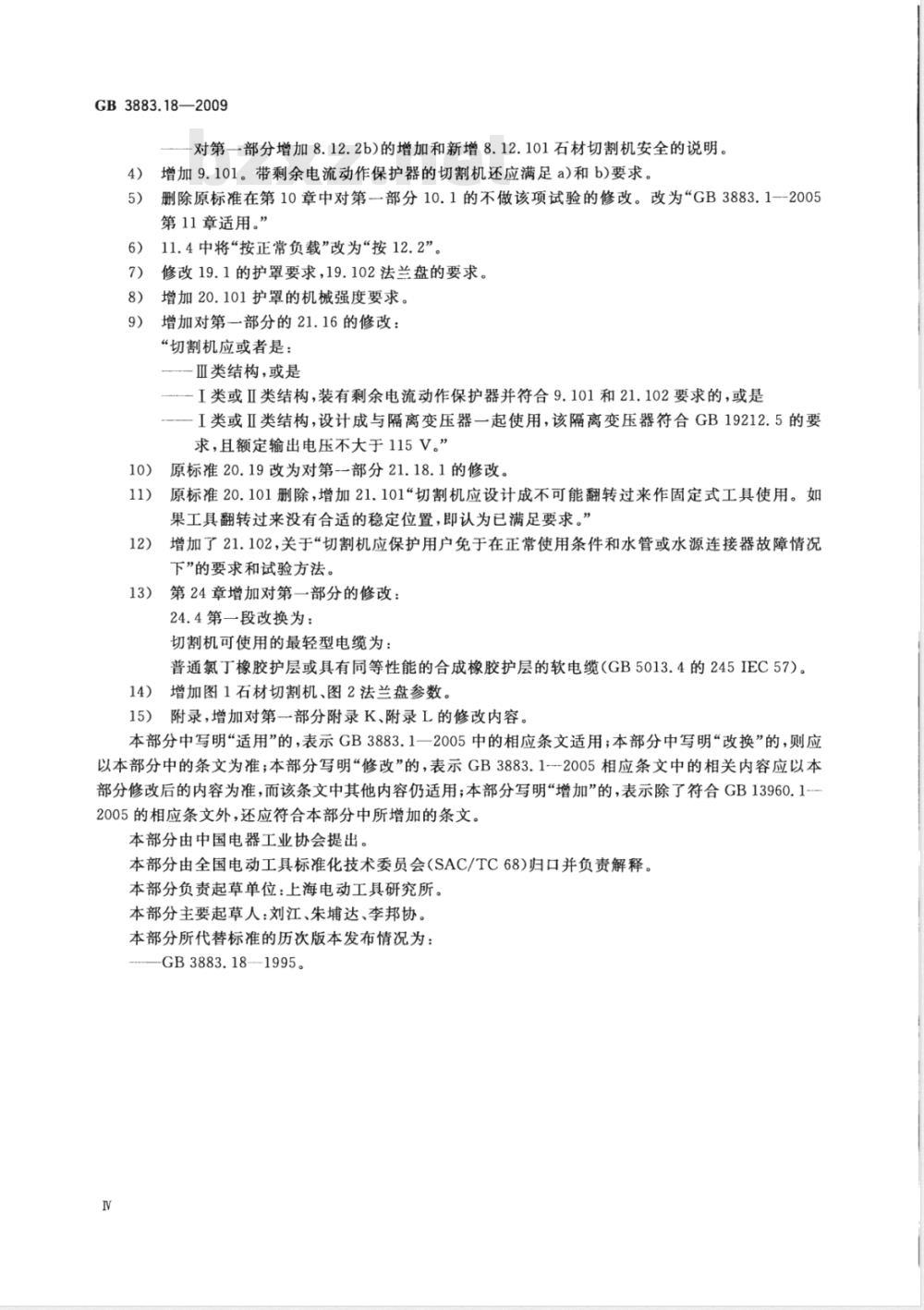

对第一部分增加8.12.2b)的增加和新增8.12.101石材切割机安全的说明。4）增加9.101。带剩余电流动作保护器的切割机还应满足a)和b)要求。删除原标准在第10章中对第-部分10.1的不做该项试验的修改。改为“GB3883.1--20055）
第11章适用。”
6）11.4中将“按正常负载”改为“按12.2”。修改19.1的护罩要求，19.102法兰盘的要求。7
8）增加20.101护罩的机械强度要求。9）增加对第一部分的21.16的修改：“切割机应或者是：
Ⅱ类结构，或是
—I类或Ⅱ类结构，装有剩余电流动作保护器并符合9.101和21.102要求的，或是—I类或Ⅱ类结构，设计成与隔离变压器一起使用，该隔离变压器符合GB19212.5的要求，且额定输出电压不大于115V。”10）
原标准20.19改为对第--部分21.18.1的修改。11)
原标准20.101删除，增加21.101“切割机应设计成不可能翻转过来作固定式工具使用。如果工具翻转过来没有合适的稳定位置，即认为已满足要求。”增加了21.102，关于“切割机应保护用户免于在正常使用条件和水管或水源连接器故障情况下”的要求和试验方法。
第24章增加对第一部分的修改：13）免费标准bzxz.net
24.4第一段改换为：
切割机可使用的最轻型电缆为：普通氯丁橡胶护层或具有同等性能的合成橡胶护层的软电缆（GB5013.4的245IEC57）。增加图1石材切割机、图2法兰盘参数。14）
15）附录，增加对第一部分附录K、附录L的修改内容。本部分中写明适用”的，表示GB3883.1一2005中的相应条文适用；本部分中写明“改换”的，则应以本部分中的条文为准；本部分写明“修改”的，表示GB3883.1--2005相应条文中的相关内容应以本部分修改后的内容为准，而该条文中其他内容仍适用；本部分写明“增加”的，表示除了符合GB13960.1-2005的相应条文外，还应符合本部分中所增加的条文。本部分由中国电器工业协会提出。本部分由全国电动工具标准化技术委员会（SAC/TC68)归口并负责解释。本部分负责起草单位：上海电动工具研究所。本部分主要起草人：刘江、朱埔达、李邦协。本部分所代替标准的历次版本发布情况为：GB3883.18—1995。

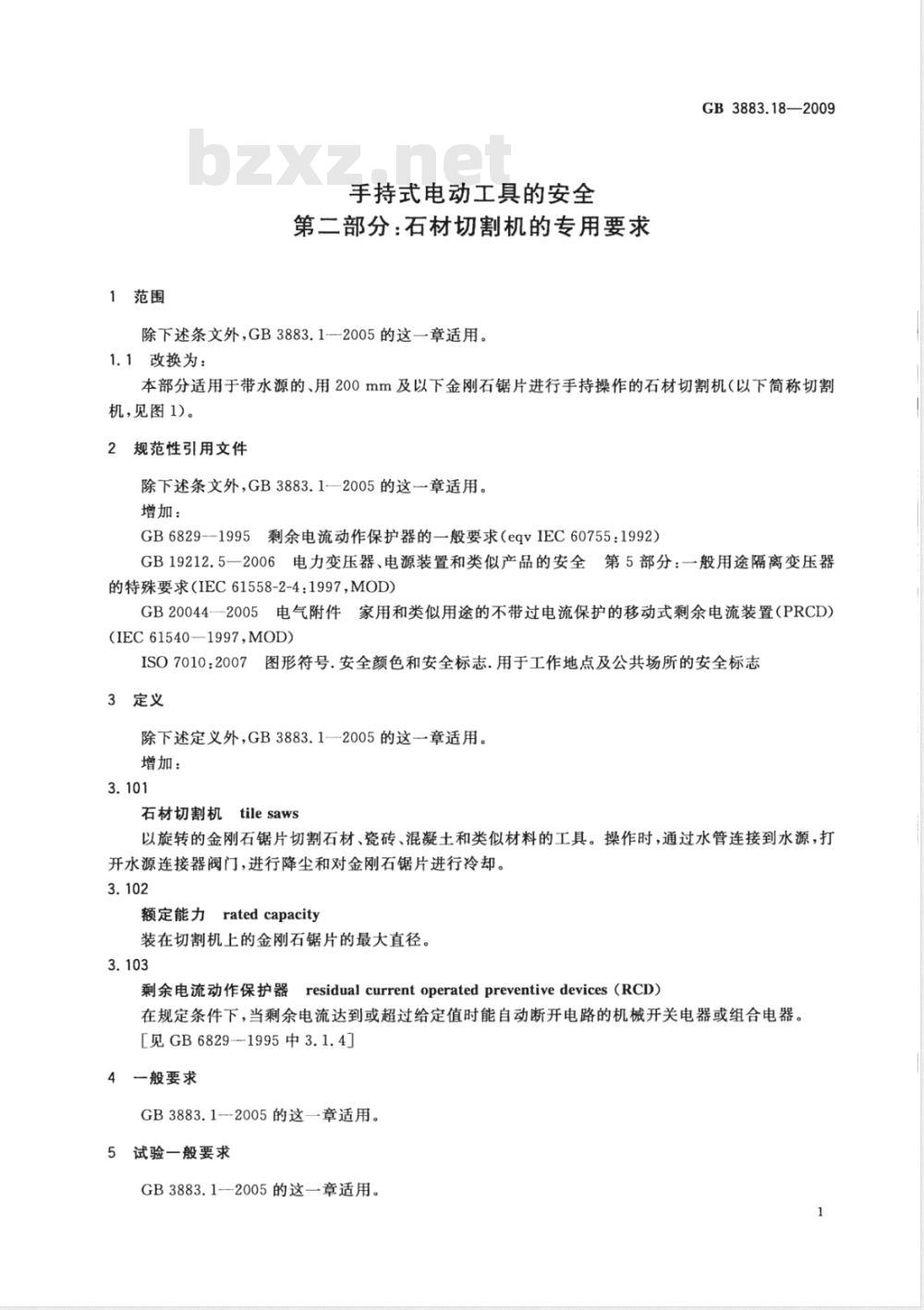

1范围
手持式电动工具的安全
第二部分：石材切割机的专用要求除下述条文外，GB3883.1一2005的这一章适用。1.1改换为：
GB3883.18—2009
本部分适用于带水源的、用200mm及以下金刚石锯片进行手持操作的石材切割机（以下简称切割机，见图1)。
2规范性引用文件
除下述条文外，GB3883.1-2005的这一章适用。增加：
GB6829--1995剩余电流动作保护器的一般要求（eqvIEC60755：1992）GB19212.5一2006电力变压器、电源装置和类似产品的安全第5部分：一般用途隔离变压器的特殊要求（IEC61558-2-4：1997,MOD）GB20044一2005电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置（PRCD)(IEC61540--1997,MOD)
ISO7010:2007
图形符号.安全颜色和安全标志.用于工作地点及公共场所的安全标志3定义
除下述定义外，GB3883.1一2005的这一章适用。增加：
石材切割机tilesaws
以旋转的金刚石锯片切割石材、瓷砖、混凝土和类似材料的工具。操作时，通过水管连接到水源，打开水源连接器阀门，进行降尘和对金刚石锯片进行冷却。3.102
额定能力ratedcapacity
装在切割机上的金刚石锯片的最大直径。3.103
residual current operated preventive devices (RCD)剩余电流动作保护器
在规定条件下，当剩余电流达到或超过给定值时能自动断开电路的机械开关电器或组合电器。［见GB6829---1995中3.1.4]
4一般要求
GB3883.1--2005的这一章适用。5试验一般要求
GB3883.1-—2005的这一章适用。GB3883.18—2009
6空章
7分类
GB3883.1一2005的这一章适用。8标志和说明书
除下述条文外，GB3883.1一2005的这一章适用。8.1增加；
-额定空载转速no，/min或r/min；额定能力，金刚石锯片的最大标称直径，mm：——一金刚石锯片的旋转方向应用凸起或凹陷的箭头，或者以其他清晰而耐久的方法标记在工具上；对提供带螺纹主轴的切割机应标明轴螺纹尺寸；A：始终戴好护目镜”或ISO7010:2007的M004符号。“警告
8.12.1增加：
说明书应至少含有下列含义的警句：不得使用砂轮；
不得使用不符合制造商规定的金刚石锯片；不得使用破损、变形或有裂痕的切割片；-不得在拆除固定护覃的状态下运行；不得在切割片与工件接触的情况下起动切割机；一切割机断电后，在切割片完全停转之前，不要放下切割机，且不得用任何外力迫使金刚石锯片停转；
一更换切割片、调节切割深度或水管、或维修切割机前，应将插头从电源上拔脱，金刚石锯片处于静止状态；
对带剩余电流动作保护器的切割机，操作前应检查剩余电流动作保护器的动作可靠性；当在金刚石锯片有可能切割到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动工具。金刚石锯片碰到带电导线可能会使电动工具的外露金属零件带电并使操作者受到电击危险：
当进行“盲切割”进入墙体或其他盲区时要格外小心。金刚石锯片可能会割到煤气管或水管，电线或由此引起反弹的物体。
通过观察来检验。
8.12.2b）增加：
101）金刚石锯片更换程序的说明。增加条款：
8.12.101石材切割机的安全说明必须给出以下附加安全说明，应按规定顺序逐字写出，如用其他语言书写，应与中文的含义相同。危险：
让手始终远离锯割区域和金刚石锯片。你的另一只手始终握住辅助手柄。如果双手都握住切a）
割机，就不会被锯片伤害。
注：对直径小于等于130mm的切割机，“你的另一只手始终握住辅助手柄”可以省略。b）不得接触工件的下面。护罩无法防护工件下方的锯片。2
GB3883.18—2009
始终使用尺寸和轴心形状(菱形或圆形)配合得当的金刚石锯片。如果金刚石锯片与切割机夹装部件不符将引起偏心运转而导致失控。d）不得使用损坏的和尺寸不符的垫圈和螺栓。使用损坏的或尺寸不符的垫圈和螺栓会导致操作失控。
通过观察来检验。
防止触及带电零件的保护
除下述条文外，GB3883.1-2005的这章适用。增加：
9.101带剩余电流动作保护器的切割机剩余电流动作保护器或者是：
装在工具内的，应符合GB6829一1995的要求，或者--符合GB20044--2005中4.1.3.2或4.1.4.2分类的，应符合GB20044--2005的要求。剩余电流动作保护器装置在电源线上，供电源线和互联导线连接用时，该工具的构造应采用Y型联接或Z型联接。
带剩余电流动作保护器的切割机还应满足a)和b)要求：a）当泄漏电流超过10mA，且RCD最大反应时间为300ms时，RCD应能切断除接地导线（如有)外的两根电源导体线。
通过观察和GB20044一2005的9.9.2试验来检验。另外，试验期间，接地导体不应变为断开。RCD应安装得不易在使用和正常的例行维护中被拆除b）
如剩余电流动作保护器被固定在工具上或装置在Y型联接或Z型联接的工具电源线上，即认为满足要求。
通过观察来检验。
0起动
GB3883.1—2005的这一章适用。11输入功率和电流
GB3883.1—2005的这-章适用。
12发热
除下述条文外，GB3883.1一2005的这一章适用。12.4改换为：
温升在切割机按12.2条件，连续运行30min后测量。13
泄漏电流
GB3883.1—2005的这一章适用。14防潮性
GB3883.1—2005的这-章适用。
5电气强度
GB3883.1一2005的这一章适用。3
GB3883.18—2009
16变压器及其相关电路的过载保护GB3883.1--2005的这一章适用。17耐久性
GB3883.1一2005的这一章适用。18不正常操作
GB3883.1一2005的这章适用。
19机械危险
除下述条文外，GB3883.1--2005的这一章适用。19.1增加；
切割机底板上方应有不用工具就不能拆卸的固定护罩，以保护操作者在正常使用时，把从切割机后方(操作者一侧)意外触及切割片周边的危险降到最低程度。护罩还应设计成运行时切屑的排放不会对操作者构成危险。通过观察来检验。
19.4增加：
对于大于额定能力大于130mm的切割机，切割机应提供有辅助手柄。增加条文：
19.101法兰盘
接触面的外径应不小于0.15倍的锯片直径，且至少其中一个法兰盘应被锁紧在输出轴上或用键固定在输出轴上，两个法兰盘夹紧面的单面重叠部分应至少为1.5mm宽，如图2规定。通过测量和观察来检验。
20机械强度
除以下内容，GB3883.1--2005的这一章适用。20.101护罩应有足够的机械强度，应满足表101规定。表101金刚石锯片的护罩厚度
护罩材料
轻型合金
轻型合金
通过观察和测量来检验。
21结构
抗拉强度/N/mm2
除下述条文外，GB3883.1一2005的这一章适用。21.16改换为：
切割机应或者是：
Ⅲ类结构，或是
最小厚度
-I类或Ⅱ类结构，装有剩余电流动作保护器并符合9.101和21.102要求的，或是4
GB3883.18-2009
I类或Ⅱ类结构，设计成与隔离变压器一起使用，该隔离变压器符合GB19212.5一2006的要求，且额定输出电压不大于115V。通过观察来检验。
21.18.1改换为：
切割机应装有这样的电源开关，其操动件-一经松开，开关就应立即自动断开电源，在“接通”位置无锁定装置。但是，如果能通过对开关操动件的单一撤压动作而解除锁定，自动使开关回复到“断开”位置，则允许有此锁定装置。
通过观察和手试来检验。
21.32增加
切割机易于切割到暗线，因此，其手柄和握持面应当用绝缘材料构成，如果是金属，应用绝缘材料充分地覆盖，或者它们的易触及零件用绝缘隔层与因输出轴带电而可能会带电的易触及金属零件隔开。增加条文：
21.101切割机应设计成不可能翻转过来作固定式工具使用。如果工具翻转过来没有合适的稳定位置，即认为已满足要求。
通过观察和手试来检验。
21.102切割机应保护用户免于在正常使用条件和水管或水源连接器故障情况下，因水而增加的电击危险。
通过以下试验来检验：
工具的水管接到外接水源上，出水量如果可以调节，应调节到最大值。然后在额定电压下空载运行10min，试验期间并监控泄漏电流。剩余电流动作保护器，如有的话，使其在试验期间不能动作。试验后，工具内不得有水迹，泄漏的电流应满足下述规定：对Ⅱ类工具不超过2mA；
对I类工具不超过5mA。
22内部布线
GB3883.1一2005的这-章适用。
23组件
GB3883.1--2005的这一章适用。4电源联接与外接软线
除下述条文外，GB3883.1一2005的这一章适用。24.4第一段改换为：
切割机可使用的最轻型电缆为：普通氯丁橡胶护层或具有同等性能的合成橡胶护层的软电缆（GB5013.4的245IEC57）。25
外接导线的接线端子
GB3883.1—2005的这一章适用。26
5接地装置
GB3883.1—2005的这一章适用。27螺钉与联接件
GB3883.1一2005的这一章适用。5
GB3883.18—2009
爬电距离、电气间隙和绝缘穿通距离GB3883.1-2005的这--章适用。
耐热性、耐燃性和耐漏电痕迹性GB3883.1--2005的这一章适用。30防锈
GB3883.1--2005的这一章适用。31
辐射、毒性和类似危险
GB3883.1一2005的这一章适用。开关
图1石材切割机
水源连接器
金刚石锯片
电动机侧
a≥1.5mm
中d'≥0.15中D
金刚石锯片；
夹紧面；
输出轴；
D-夹紧面；
内法兰盘；
F---外法兰盘；
接触面；
重叠面；
接触面。
法兰盘参数
GB3883.18—2009
