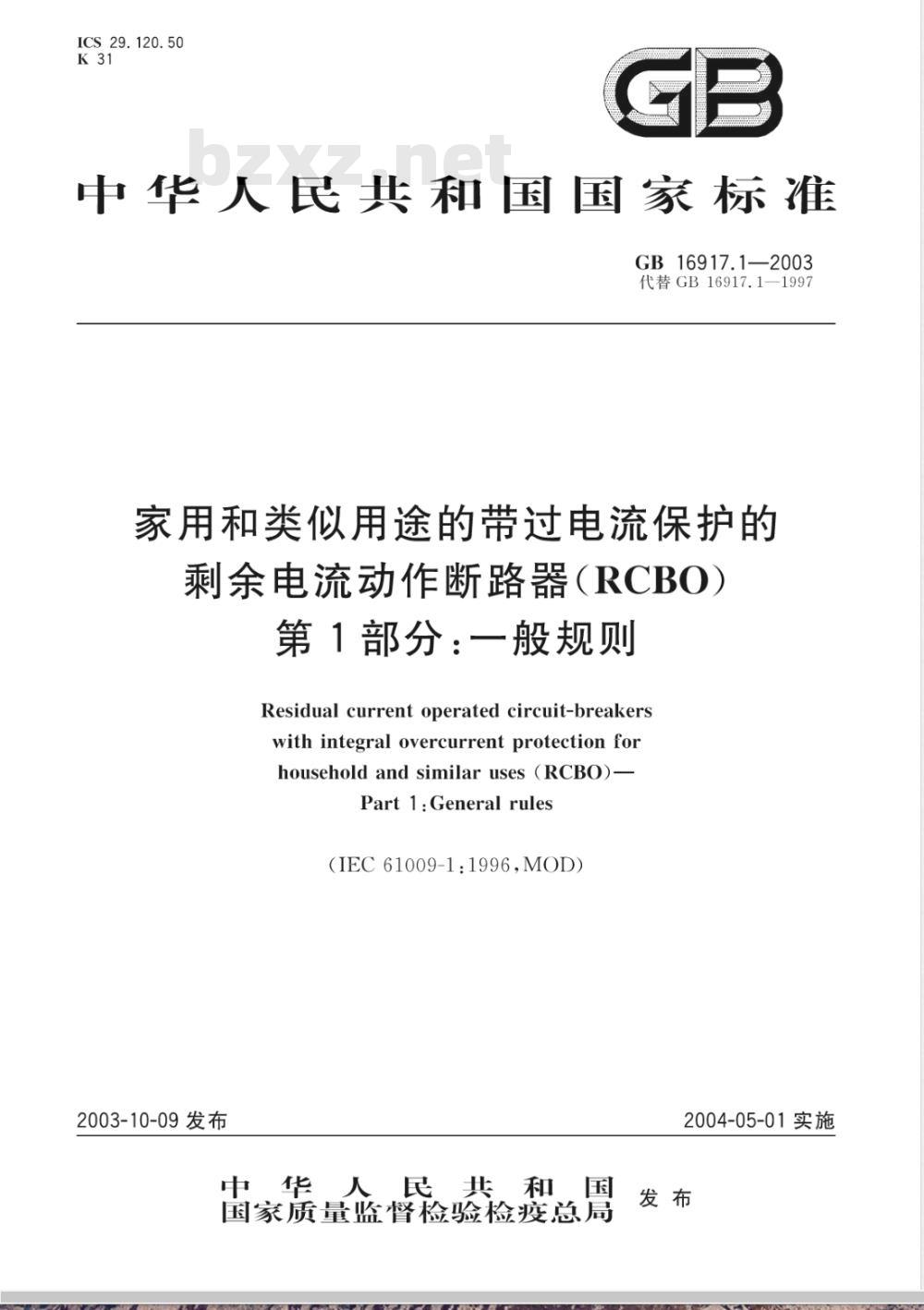

ICS 29.120.50
中华人民共和国国家标准
GB16917.1—2003
代替GB16917.1—1997
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO)
第1部分：一般规则　
Residual current operated circuit-breakerswith integral overcurrent protection forhousehold and similar uses (RCBO)-Part 1:General rules
(IEC61009-1:1996,MOD)
2003-10-09发布
中华人民共和国
国家质量监督检验检疫总局
2004-05-01实施

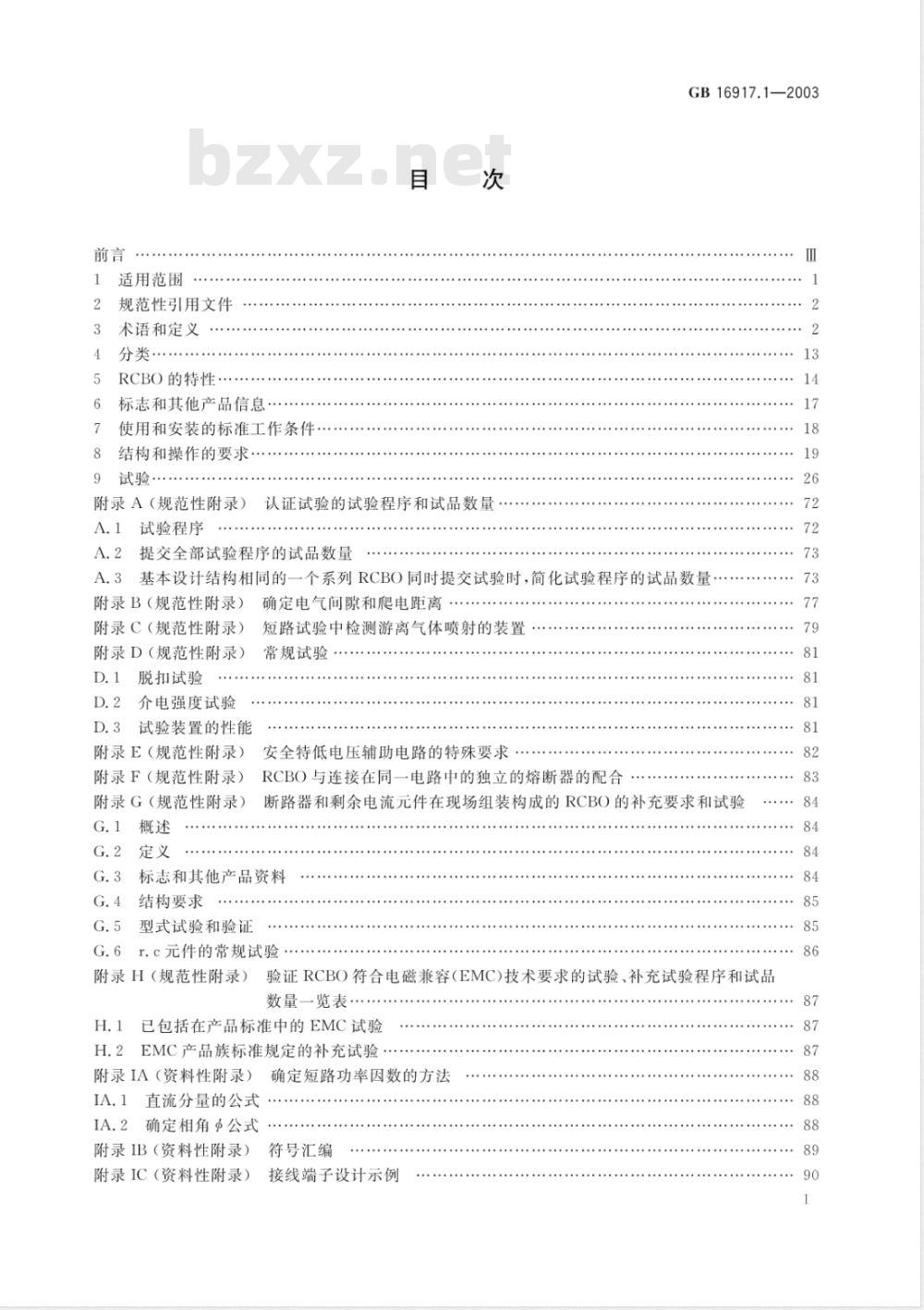

适用范围
规范性引用文件
术语和定义
分类·
RCBO的特性
标志和其他产品信息
使用和安装的标准工作条件
结构和操作的要求.
附录A（规范性附录）
认证试验的试验程序和试品数量A.1试验程序
A.2提交全部试验程序的试品数量GB16917.1—2003
基本设计结构相同的一个系列RCBO同时提交试验时，简化试验程序的试品数A.3
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
脱扣试验
介电强度试验
试验装置的性能
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
确定电气间隙和爬电距离
短路试验中检测游离气体喷射的装置常规试验
安全特低电压辅助电路的特殊要求RCBO与连接在同一电路中的独立的熔断器的配合13
断路器和剩余电流元件在现场组装构成的RCBO的补充要求和试验....84
标志和其他产品资料
结构要求
型式试验和验证
r.c元件的常规试验
附录H（规范性附录）
验证RCBO符合电磁兼容（EMC)技术要求的试验、补充试验程序和试品数量一览表·
已包括在产品标准中的EMC试验
H.2EMC产品族标准规定的补充试验附录IA（资料性附录）确定短路功率因数的方法IA.1直流分量的公式
IA.2确定相角公式
附录IB（资料性附录）
附录IC（资料性附录）
符号汇编
接线端子设计示例
GB16917.1—2003

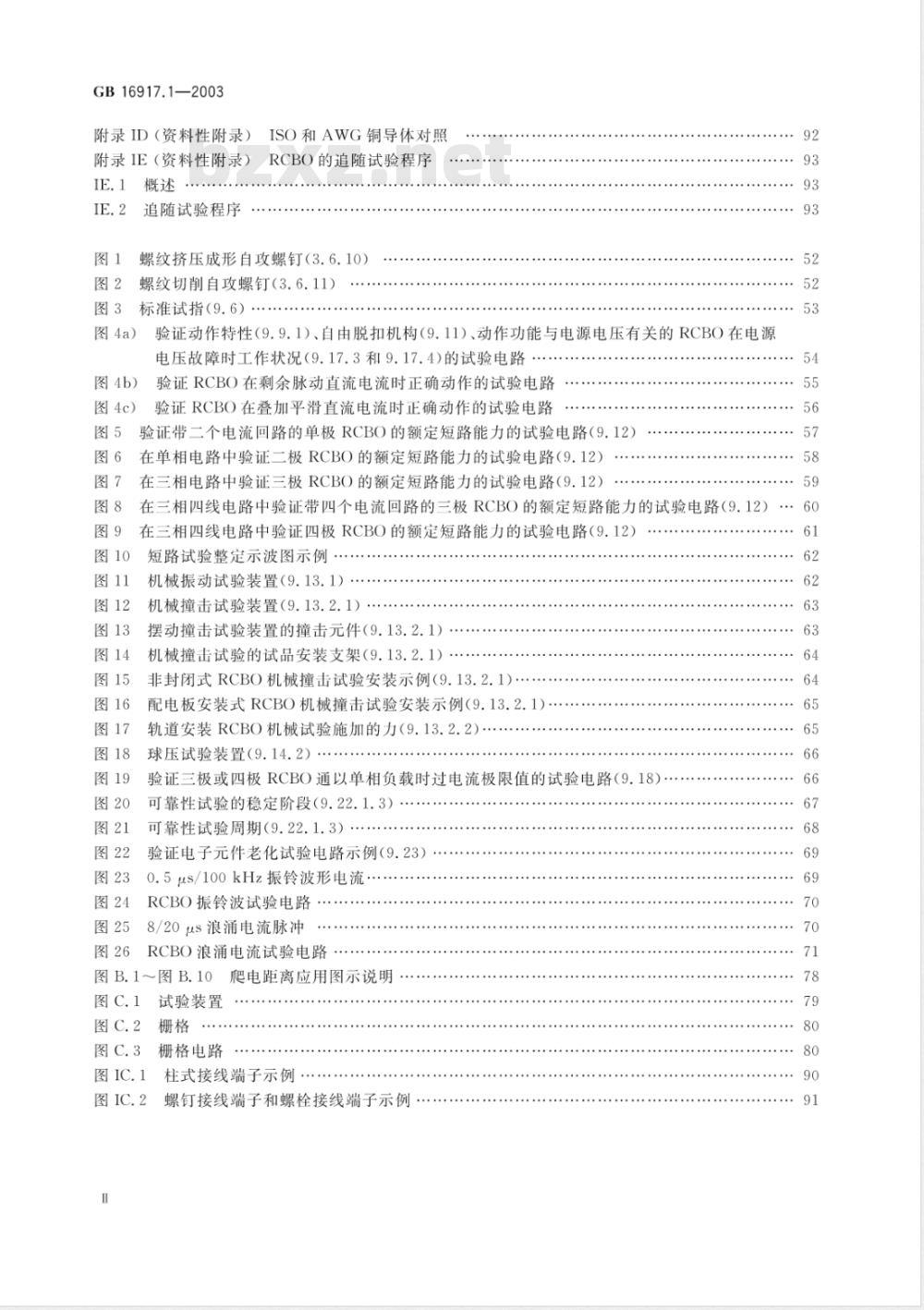

附录ID（资料性附录）ISO和AWG铜导体对照附录IE（资料性附录）RCBO的追随试验程序IE.1
追随试验程序
螺纹挤压成形自攻螺钉（3.6.10）螺纹切削自攻螺钉（3.6.11）
标准试指（9.6）
图4a）
图4b）
图4c）
验证动作特性（9.9.1）、自由脱扣机构（9.11）、动作功能与电源电压有关的RCBO在电源电压故障时工作状况（9.17.3和9.17.4)的试验电路验证RCBO在剩余脉动直流电流时正确动作的试验电路验证RCBO在叠加平滑直流电流时正确动作的试验电路验证带
回路的单极RCBO的额定短路能力的试验电路（9.12）二极RCBO的额定短路能力的试验电路（9.12）在单相电路中验证
在三相电路中验证三极RCBO的额定短路能力的试验电路（9.12）92
在三相四线电路中验证带四个电流回路的三极RCBO的额定短路能力的试验电路（9.12）·60三相四线电路中验证四极RCBO的额定短路能力的试验电路（9.12）在
短路试验整定示波图示例
机械振动试验装置（9.13.1）
机械撞击试验装置（9.13.2.1）摆动撞击试验装置的撞击元件（9.13.2.1）机械撞击试验的试品安装支架（9.13.2.1）非封闭式RCBO机械撞击试验安装示例（9.13.2.1）配电板安装式RCBO机械撞击试验安装示例(9.13.2.1)·轨道安装RCBO机械试验施加的力（9.13.2.2）球压试验装置（9.14.2）
验证三极或四极RCBO通以单相负载时过电流极限值的试验电路（9.18）可靠性试验的稳定阶段（9.22.1.3）可靠性试验周期（9.22.1.3）
验证电子元件老化试验电路示例（9.23）0.5us/100kHz振铃波形电流.
RCBO振铃波试验电路
8/20us浪涌电流脉冲
RCBO浪涌电流试验电路
试验装置
栅格电路
爬电距离应用图示说明
柱式接线端子示例
螺钉接线端子和螺栓接线端子示例61
GB16917.1—2003

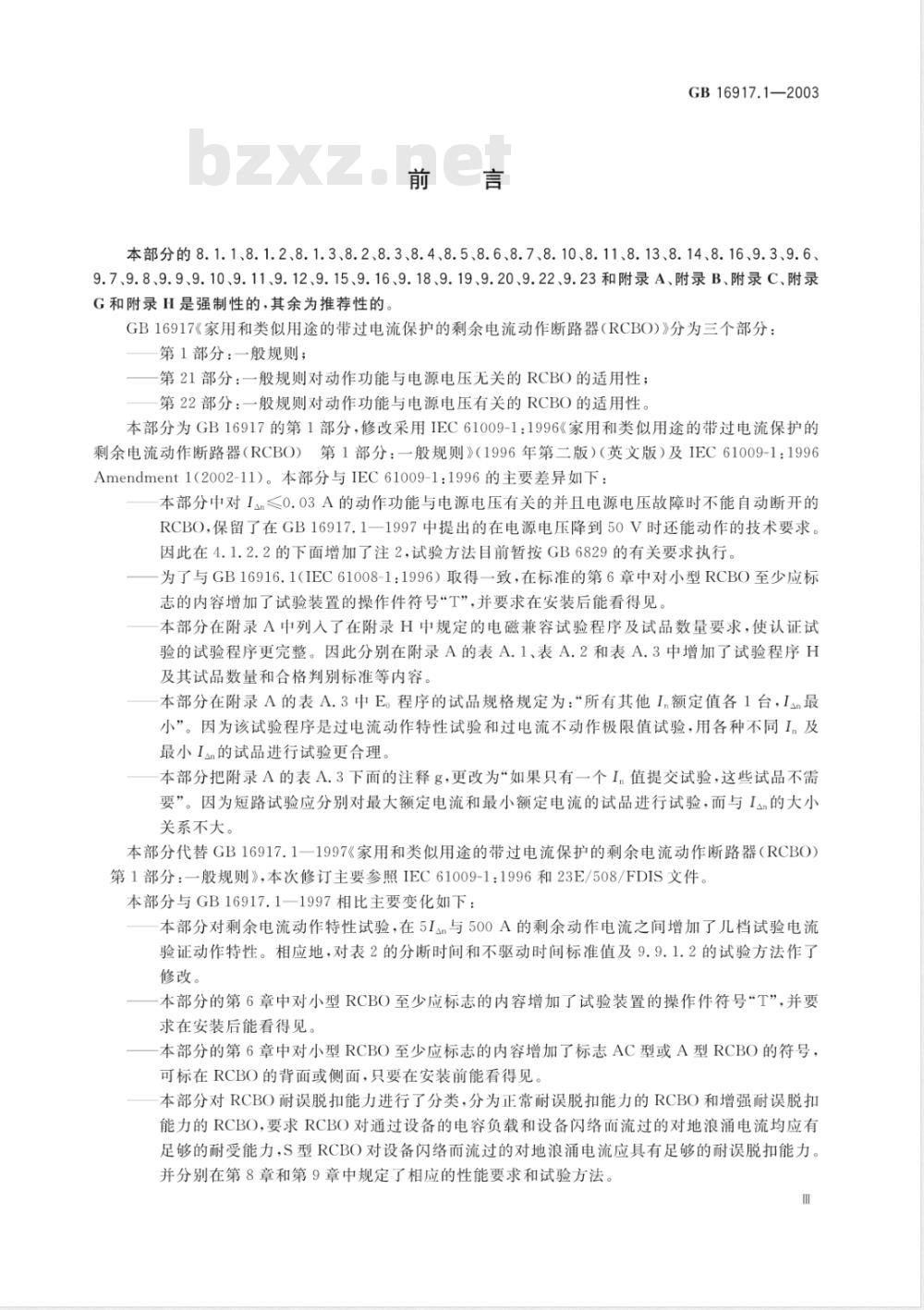

本部分的8.1.1、8.1.2、8.1.3、8.2、8.3、8.4、8.5、8.6、8.7、8.10、8.11、8.13、8.14、8.16、9.3、9.69.7、9.8、9.9、9.10、9.11、9.12、9.15、9.16、9.18、9.19、9.20、9.22、9.23和附录A、附录B、附录C、附录G和附录H是强制性的,其余为推荐性的GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）》分为三个部分：第1部分：一般规则；
一第21部分：一般规则对动作功能与电源电压无关的RCBO的适用性；第22部分：一般规则对动作功能与电源电压有关的RCBO的适用性本部分为GB16917的第1部分，修改采用IEC61009-1：1996《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则》（1996年第二版）（英文版）及IEC61009-1：1996Amendment1（2002-11）。本部分与IEC61009-1：1996的主要差异如下：本部分中对I≤0.03A的动作功能与电源电压有关的并且电源电压故障时不能自动断开的RCBO，保留了在GB16917.1一1997中提出的在电源电压降到50V时还能动作的技术要求。因此在4.1.2.2的下面增加了注2，试验方法目前暂按GB6829的有关要求执行，一为了与GB16916.1（IEC61008-1：1996）取得一致，在标准的第6章中对小型RCBO至少应标志的内容增加了试验装置的操作件符号“T”，并要求在安装后能看得见。本部分在附录A中列入了在附录H中规定的电磁兼容试验程序及试品数量要求，使认证试验的试验程序更完整。因此分别在附录A的表A.1、表A.2和表A.3中增加了试验程序H及其试品数量和合格判别标准等内容。本部分在附录A的表A.3中E。程序的试品规格规定为：“所有其他I额定值各1台，In最小”。因为该试验程序是过电流动作特性试验和过电流不动作极限值试验，用各种不同I。及最小I品的试品进行试验更合理、本部分把附录A的表A.3下面的注释g，更改为“如果只有一个I值提交试验，这些试品不需要”。因为短路试验应分别对最大额定电流和最小额定电流的试品进行试验，而与I的大小关系不大。
本部分代替GB16917.1一1997《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则》，本次修订主要参照IEC61009-1：1996和23E/508/FDIS文件。本部分与GB16917.1一1997相比主要变化如下：本部分对剩余电流动作特性试验，在5In与500A的剩余动作电流之间增加了几档试验电流验证动作特性。相应地，对表2的分断时间和不驱动时间标准值及9.9.1.2的试验方法作了修改。
本部分的第6章中对小型RCBO至少应标志的内容增加了试验装置的操作件符号“T”，并要求在安装后能看得见。
一本部分的第6章中对小型RCBO至少应标志的内容增加了标志AC型或A型RCBO的符号：可标在RCBO的背面或侧面，只要在安装前能看得见。本部分对RCBO耐误脱扣能力进行了分类，分为正常耐误脱扣能力的RCBO和增强耐误脱扣能力的RCBO,要求RCBO对通过设备的电容负载和设备闪络而流过的对地浪涌电流均应有足够的耐受能力，S型RCBO对设备闪络而流过的对地浪涌电流应具有足够的耐误脱扣能力。并分别在第8章和第9章中规定了相应的性能要求和试验方法。m
GB16917.1—2003
一本部分规定了Ian≤10mA的一般型RCBO应能承受峰值为25A的振铃波电流试验而不发生误动作。GB16917.1—1997没有规定。一本部分增加了附录IE《RCBO的追随试验程序》，建议制造厂为保证产品稳定的质量水平，必须制定对制造过程的追随检查程序。在附录IE中提出了制造RCBO时使用的追随程序示例，本附录可作为制造厂为保持产品质量水平而制定特定程序及组织的导则。本部分规定了各种型式的RCBO的术语和定义、技术要求及试验。当用于特定型式的RCBO时，本部分应与GB16917.21一1997《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第21部分：一般规则对动作功能与电源电压无关的RCBO的适用性》和GB16917.22一1997《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第22部分：一般规则对动作功能与电源电压有关的RCBO的适用性》一起使用本部分的附录A、附录B、附录C、附录D、附录E、附录F和附录G为规范性附录。本部分的附录IA、附录IB、附录IC、附录ID和附录IE为资料性附录。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会归口。本部分由上海电器科学研究所负责起草本部分参加起草单位：施耐德电气（中国）投资有限公司、北京ABB低压电器有限公司、SIEMENS（中国）有限公司、正泰集团公司、德力西电器股份有限公司、浙江嘉控电气股份有限公司、上海第三开关厂、厦门顺方裕电器工业有限公司。本部分主要起草人：周积刚、龚骏昌。本部分参与起草人：何才夫、高深、包章尧、侯海锋、王先锋、王昭万、张正、贾建萍、杨显忠、蒋小波。N
1适用范围
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）
第1部分：一般规则
GB16917.1—2003
本部分适用于交流50Hz或60Hz，额定电压不超过440V，额定电流不超过125A，额定短路能力不超过25000A，动作功能与电源电压无关或与电源电压有关的家用或类似用途的带过电流保护的剩余电流动作断路器（以下称为RCBO）。RCBO用来对人进行间接接触保护，这时设备的外露导电部件应接到一个合适的接地极上。RCBO还可用来对建筑物及类似用途的线路设备进行过电流保护，也可对由于过电流保护装置不动作而持续存在的接地故障电流引起的火灾危险提供保护。额定剩余动作电流不超过30mA的RCBO也可作为其他电击保护措施失效时的补充保护措施。本部分适用于能同时执行检测剩余电流，将剩余电流值与剩余动作电流值相比较以及当剩余电流超过该值时断开被保护电路的装置。该装置也能在规定条件下接通，承载和分断过电流。注1：本部分有关在剩余电流条件下动作的内容以GB16916为基础。本部分有关过电流保护的内容以GB10963为基础。注2：RCBO主要给非专业人员使用，不需要进行维修。注3：RCBO的安装和使用规程在IEC60364中规定。一般型RCBO耐误脱扣，是指浪涌电压（由操作暂态过电压或雷电感应产生的）在设备中产生负载电流而没有发生闪络
S型RCBO即使在浪涌电压引起闪络并产生续流时也具有足够的耐误脱能力注4：安装在一般型RCBO后面并以共模方式连接的浪涌吸收器可能引起误脱扣。注5：本部分适用范围的RCBO可认为适合于隔离用（见8.1.3）。当电源侧容易发生过度的过电压时（例如电源通过架空线引人），可采取特殊的保护措施（例如：采用避雷器）（见GB16895.12）。注6：对防护等级高于IP20的RCBO，可能需要特殊的结构本部分也适用于由合适的剩余电流装置与断路器组装而成的RCBO，其机械装配可由制造厂在工厂完成或在现场进行，这时附录G的要求适用。具有一个以上额定电流的RCBO，只要在正常使用时把额定电流从一个值变换到另一个值的装置是不可接近的并且不使用工具不能变换额定值，本部分也适用于具有几个额定电流的RCBO。对插入式的RCBO需要补充技术要求。对装人家用及类似的一般用途的插头、插座或器具连接器的RCBO或专门与它们组合使用的RCBO必须附加特殊的技术要求。
注：目前，对装人插头、插座的RCBO或专用于插头、插座的RCBO，本部分的技术要求可以与GB2099.1一起使用（适用时）。
本部分不适用：
用于电动机保护的RCBO；
整定电流值可由用户在使用时自行调节的RCBO本部分的技术要求适用于正常环境条件（见7.1）。对在严酷条件地区使用的RCBO，可补充必要的技术要求。
GB16917.1—2003
采用电池的RCBO不包括在本部分的范围内。附录F给出了RCBO与熔断器配合的指南。2规范性引用文件
下列文件中的条款通过GB16917的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB156—1993标准电压（neqIEC60038：1983）GB2099.1—1996家用和类似用途插头插座第一部分：通用要求（eqvIEC60884-1：1994）GB/T2423.4一1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqVIEC60068-2-30:1980)
GB/T2424.2—1993电工电子产品基本环境试验规程湿热试验导则（eqvIEC60068-2-28：1990）
GB/T2900.18—1992电工术语低压电器（eqvIEC60050-441：1984）GB4208—1993外壳防护等级（IP代码）（eqvIEC60529：1989）GB/T5169.10一1997电工电子产品着火危险试验试验方法灼热丝试验方法总则（idIEC60695-2-1/0:1994)
GB/T5465.2一1996电气设备用的图形符号（idtIEC60417：1994）GB6829一1995剩余电流动作保护器的一般要求（eqVIEC60755：1983）GB/T7676（所有部分）一1998直接作用模拟指示电测量仪表及其附件（idtIEC60051：1984）GB10963一1999家用及类似场所用过电流保护断路器（idtIEC60898：1995）GB16916.1一2003家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分：一般规则（idtIEC61008-1：1990）GB16895.4一1997建筑物电气装置第5部分：电气设备的选择和安装第53章：开关设备和控制设备（idtIEC60364-5-53：1994）GB16895.12一2001建筑物电气装置第4部分：安全保护第44章：过电压保护第443节：大气过电压或操作过电压保护（idtIEC60364-4-443：1995）GB/T16927.2—1997高电压试验技术第2部分：测量系统（eqvIEC60060-2：1994）GB18499一2001家用和类似用途的剩余电流动作保护器（RCD）电磁兼容性（idtIEC61543：1995)
IEC60038—1983标准电压
第151章电气和磁性器件
IEC60050-151：1978国际电工词汇（IEV）IEC60364建筑物电气装置
3术语和定义
就本部分的用途而言，下列定义适用。除非另有规定，本部分中所用术语“电压”和“电流”均为有效值。注1：符号汇编见附录IB。
注2：当IEV定义中的术语“装置”或“机械开关装置”用术语“RCBO\取代时，也可参考IEV定义。3.1关于从带电部件流入大地电流的定义3.1.1
接地故障电流
earthfaultcurrent
由于绝缘故障而流人大地的电流。3.1.2
对地泄漏电流
earthleakagecurrent
无绝缘故障，从设备的带电部件流人大地的电流。3.1.3
脉动直流电流
pulsatingdirectcurrent
GB16917.1—2003
在每一个额定工频周期内，用角度表示至少为150°的一段时间间隔内电流值为0或不超过直流0.006A的脉动波形电流。
电流滞后角αcurrentdelayangleα通过相位控制，使电流导通的起始时刻滞后的用角度表示的时间。3.2关于剩余电流断路器激励的定义3.2.1
激励量
energizingquantity
单独或与其他这样的量一起施加到一个RCBO上，使它能在规定条件下完成其功能的电气激励量。
激励输入量
energizinginput-quantity
在规定条件下施加时，使RCBO动作的激励量。例如，这些条件可以包括某些辅助元件的激励。3.2.3
residual current(I）
剩余电流（I）
流过RCBO主回路电流瞬时值的矢量和（用有效值表示）。3.2.4
剩余动作电流
residualoperatingcurrent
使RCBO在规定条件下动作的剩余电流值，3.2.5
剩余不动作电流residualnon-operatingcurrent在该电流或低于该电流时，RCBO在规定条件下不动作的剩余电流值。3.2.6
RCBO的剩余电流（I）residualcurrent（I）ofanRCBOB、C或D型瞬时过电流脱扣范围下限的剩余电流值（见表2的注）。3.3关于剩余电流断路器动作和功能的定义3.3.1
switchingdevice
开关电器
用于接通或分断一个或几个电气回路中电流的装置。3.3.2
mechanical switchingdevice
机械开关电器
用可分离的触头来闭合或断开一个或几个电气回路的开关电器。3.3.3
熔断器
当电流超过一个规定值足够长的时间后，通过熔断一个或儿个特殊设计和配料的元件，分断电流断开其接入的电路的开关电器。熔断器包括了组成完整装置的所有部件。3
GB16917.1—2003
断路器circuit-breaker
能接通、承载和分断正常电路条件下电流以及也能在规定的非正常条件下（例如短路）接通、承载一定的时间和（自动地）分断电流的机械开关电器3.3.5
residual current operated circuit-breaker剩余电流动作断路器
在正常运行条件下能接通、承载和分断电流，以及在规定条件下当剩余电流达到规定值时能使触头断开的机械开关电器。
不带过电流保护的剩余电流动作断路器（RCCB）residualcurrentoperatedcircuit-breakerwithoutintegral overcurrentprotection（RCCB）不能用来执行过载和/或短路保护功能的剩余电流动作断路器。3.3.7
带过电流保护的剩余电流动作断路器（RCBO）residualcurrentoperatedcircuit-breakerwithinte-gralovercurrentprotection（RCBO）能用来执行过载和/或短路保护功能的剩余电流动作断路器。3.3.8
动作功能与电源电压无关的RCBORCBOfunctionallyindependentof linevoltage其检测、判别和分断功能与电源电压无关的RCBO。注：这类装置在GB6829一1995的3.1.8中定义为不用辅助电源的剩余电流保护器。3.3.9
动作功能与电源电压有关的RCBORCBOfunctionallydependentonlinevoltage其检测、判别和分断功能与电源电压有关的RCBO注1：该定义部分地包括了GB6829—1995的3.1.9用辅助电源的剩余电流保护器的定义。注2：显然，为了检测、判别和分断，RCBO上要施加电源电压。3.3.10
RCBO的分断时间breaktimeofaRCBO从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经过的时间。3.3.11
Jlimitingnon-actuatingtime
极限不驱动时间
对RCBO施加一个大于剩余不动作电流的剩余电流值而不使RCBO动作的最大延时时间。3.3.12
延时型RCBOtime-delayRCBO此内容来自标准下载网
专门设计的对应于一个给定的剩余电流值，能达到一个预定的极限不驱动时间的RCBO。3.3.13
闭合位置closedposition
保证RCBO主电路预定的连续性的位置。3.3.14
断开位置
openposition
保证RCBO主电路的断开触头之间有预定的电气间隙的位置3.3.15
极pole
仅与主电路的一个独立的导电路径相连的RCBO的部件，具有用来连接和断开主电路本身的触4
头。它不包括那些用来将各极固定在一起并使各极一起动作的部件。3.3.15.1
过电流保护极
overcurrentprotectedpole
具有过电流脱扣器的极，下面称为保护极。3.3.15.2
无过电流保护极
overcurrentunprotectedpole
GB16917.1—2003
没有过电流脱扣器的极，但是在其他方面通常与同一台RCBO的保护极具有相同的性能。下面称为无保护极。
注1：为确保本技术要求，无保护极可以与保护极结构相同或采用特殊结构。注2：如果无保护极的短路能力与保护极不一样，应由制造厂标明。3.3.15.3
开闭中性极
switchedneutralpole
只用来开闭中性线而不需有短路能力的极3.3.16
uninterrupted neutral
不断开中性线
不断开也没有过电流保护，用来连接设备的中性导体的电流路径。3.3.17
main circuit (of a RCBO)
(RCBO的）主电路
包括在电流路径里的RCBO的所有导电部分。3.3.18
(RCBO的）控制电路
control circuit (of a RCBO)
用于RCBO的闭合操作或断开操作或用于两者的电路（主电路的电流路径除外）。注：本定义包括用于试验装置的电路。3.3.19
fauxiliary circuit
(RCBO的）辅助电路
除了RCBO的主电路和控制电路以外的电路里所包括的RCBO的所有导电部件。3.3.20
AC型RCBORCBOTypeAC
对突然施加或缓慢上升的剩余正弦交流电流能确保脱扣的RCBO。3.3.21
RCBOTypeA
A型RCBO
对突然施加的或缓慢上升的剩余正弦交流电流和剩余脉动直流电流能确保脱扣的RCBO。3.3.22
试验装置
testdevice
装在RCBO里的模拟RCBO在规定条件下动作的剩余电流条件的装置。3.4与激励量值和范围有关的定义3.4.1
额定值
ratedvalue
制造厂对RCBO的特定工作条件规定的量值。3.4.2
过电流
overcurrent
超过额定电流的任何电流。
